D-Link DGS-1016D/I2A Manual de usuario

DGS-1016D

16-Port Gigabit Unmanaged Switch

Неуправляемый коммутатор с 16 портами 10/100/1000Base-T

Краткое руководство по установке

Quick Installation Guide

ENGLISH

About This Guide

The D-Link DGS-1016D 16-Port Gigabit

Desktop Switch is a stand-alone plug-and-play

device. This Quick Installation Guide gives step-by-

step instructions for setting up the device. The model

you have purchased may appear slightly different

from the images shown in this guide. For more

detailed information about the switch, installation

process, making network connections, and technical

specications, please refer to the User Manual or visit

http://www.dlink.com

Package Contents

These are the items included with your purchase:

• DGS-1016D 16-Port 10/100/1000Base-T

Gigabit Ethernet Switch

• AC power cord

• Four rubber feet

• Screws and two mounting brackets

• Quick Install Guide

• Power cord retainer

• Tie wrap

If any of the above items are missing, please contact

your D-Link reseller for replacement.

Before Connecting to the

Network

As with any electronic device, you should place

the equipment where it will not be subjected to

extreme temperatures, humidity, or electromagnetic

interference. Specically, the site you select should

meet the following requirements:

A. Instal l the DGS-1016D in a fai rly

cool and dry place. See Technical Specications

page in the manual for the acceptable operation

temperature and humidity ranges.

B. Install the switch in a site free from vibration, dust,

and direct sunlight.

C. Leave at least 10cm of space on the left and right

hand side of the switch for ventilation.

D. Visually inspect the power cable and ensure that

it is rmly inserted into a suitable power outlet.

Switch Installation

The DGS-1016D can easily be mounted in an

EIA standard size 19-inch rack which can be placed

in a wiring closet with other equipment or placed on a

desktop or shelf.

Desktop or Shelf Installation

When installing the switch on a desktop or shelf, use

the rubber feet provided. Position and apply the rubber

feet to the bottom corners of the DGS-1016D

switch.

Rack Installation

To install in a rack, attach the mounting brackets to

the switch’s side panels (one on each side) and

secure them with the screws provided. Then, use the

hardware provided with the equipment rack to mount

the switch in the rack.

ENGLISH

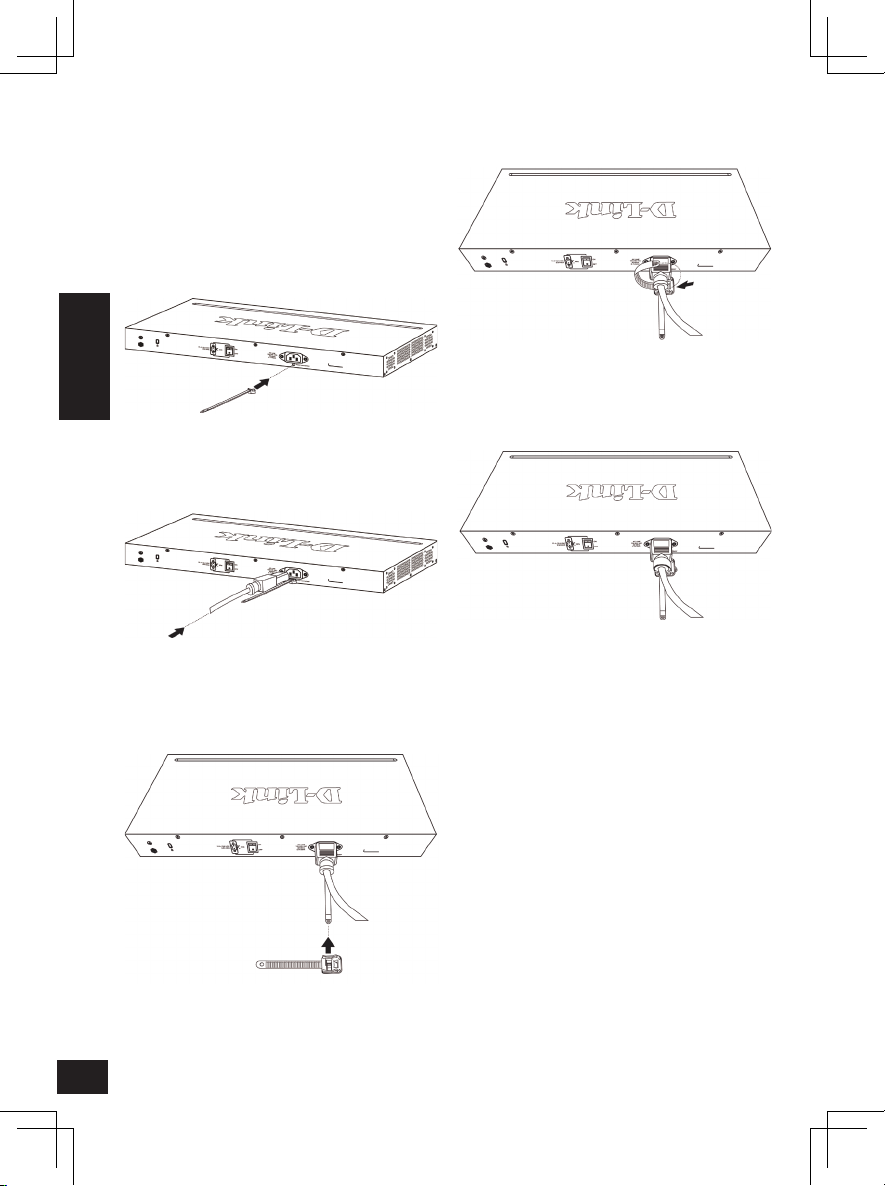

Installing a Power Cord

Retainer

Installation of a power cord retainer is recommended

to prevent accidental removal of the AC power cord.

A. Insert a tie wrap with the rough side facing down

into the hole below the power socket.

Insert tie wrap

B. Connect the AC power cord into the AC power

inlet of the switch.

Connect the power cord to the switch

C. Attach the retainer to the tie wrap and slide it up to

the end of the cord.

Attach the retainer to the tie wrap

D. Wrap the retainer around the power cord and

place the free end into the fastener.

Wrap the retainer around the power cord

E. Fasten the retainer by pulling on it until secure.

Secure the power cord

F. Connect the AC power cord to an electrical outlet.

Connecting the DGS-1016D

to your network

A. Power

The switch can be used with AC power sources 100

- 240 VAC, 50 - 60 Hz. The switch’s power supply

will adjust to the local power source automatically

and may be turned on without having any or all LAN

segment cables connected.

B. Ethernet

These ports support network speeds of 10 Mbps,

100 Mbps, or 1000 Mbps, and can operate in

half-duplex and full-duplex transfer modes. These

ports also support automatic MDI/MDIX crossover

detection, which gives the switch true “plug and

play” capabilities. Just connect any network cable

between the switch and the device, and the switch

will automatically detect the settings of the device and

adjust itself accordingly.

ENGLISH

LED Indicators

The LED indicators allow you to monitor, diagnose,

and troubleshoot potential problems with the switch,

connection, or attached devices.

LED Color State Indication

Power Green Light on Power on

Light off Power off

Link/Act/

Speed

Green

On Connection (or link) at

1000 Mbps

Blinking

Reception or

Transmission at 1000

Mbps

Amber

On Connection (or link) at

10/100 Mbps

Blinking

Reception or

Transmission at 10/100

Mbps

Cable Diagnostics (During Boot Only)

Port Link/Act/

Speed LED Color Status

Green No Faults Detected /Good Cable

Connection

Amber Open or Short Circuit

DIP Switches

The DIP switches on the front panel allow easy

conguration of the advanced features of the DGS-

1016D.

DIP

Switch Function Controlled Default

EEE Enables/Disable IEEE 802.az

Energy-Efcient Ethernet Feature On

Flow

Control

Enables/Disable Flow Control

Feature On

Port

Isolation

and

Storm

Control

Port Isolation: See Below

Storm Control: When enabled, a

broadcast storm control threshold

value of 128 kbps will be applied

to incoming broadcast packets on

all ports.

Off

Port Isolation:

When enabled, ports 1 to 15 will be isol ated

from each other, but wi l l still be abl e to

communicate wi th port 16. Port 16 wi l l be abl e to

communicate with all the ports available on this switch.

Note: The switch must be power cycled

after changing DIP Switch settings for new

settings to take e󰀨ect.

Additional Information

Additional help and product information is available

online at http://www.dlink.com.

Warranty Information

Please visit http://warranty.dlink.com/ for warranty

information for your region.

Trademarks or registered trademarks are the property

of their respective holders. Software and specications

subject to change without notice.

DDGS-1016D

ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

РУССКИЙ

устройства. Убедитесь, что устройство и кабели не имеют механических повреждений.

Устройство должно быть использовано только по назначению, в соответствии с

с кратким руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном

и хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от 0 °С до +40 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно также быть заземлено, если это предусмотрено конструкцией

корпуса или вилки на кабеле питания.

Срок службы устройства - 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет

один год.

Вне зависимости от даты продажи гарантийный срок не может

превышать 2 года с даты производства изделия, которая определяется

по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на наклейке

с техническими данными.

Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016,

H - 2017, I - 2018, J - 2019, 0 - 2020.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь,

С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный

центр или группу технической поддержки D-Link.

Внимательно прочитайте данный раздел перед установкой и подключением

РУССКИЙ

О данном руководстве

Комплект поставки

Перед подключением к

сети

Разместите коммутатор в месте, защищенном от

воздействия сильных электромагнитных полей,

влажности и высоких температур. Соблюдайте

следующие меры предосторожности:

A. Установите DGS-1016D в сухом

и прохладном месте с допустимым значением

температур и влажности.

Б. Установите коммутатор в месте, защищенном

от воздействия вибрации, пыли и прямых

солнечных лучей.

В. Оставьте как минимум 10 см свободного

пространства вокруг коммутатора для

обеспечения нормальной вентиляции.

Г. Осмотрите кабель питания переменного

тока и убедитесь в безопасности его

Установка коммутатора

Коммутатор DGS-1016D может быть

установлен в 19-дюймовую стойку EIA или

размещен на столе или полке.

Установка на стол или

полку

При установке коммутатора на стол или полку

необходимо прикрепить входящие в комплект

поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам.

Установка в стойку

Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте кронштейны с

помощью входящих в комплект поставки винтов.

Затем установите коммутатор в стойку и закрепите

его с помощью винтов, входящих в комплект

поставки стойки.

Неуправляемый коммутатор D-Li nk DGS-1016D

с 16 портами 10/100/1000Base-T является

автономным устройством с поддержкой

Plug-and-play. Данное руководство содержит

пошаговые инструкции по установке устройства.

Помните, что приобретенная Вами модель

может незначительно отличаться от

изображенной на иллюстрациях.

В комплект поставки входит следующее:

• Коммутатор D-Link DGS-1016D

• Кабель питания

• 4 резиновые ножки

•

2 крепежных кронштейна для установки

в 19-дюймовую стойку

• Краткое руководство по установке

• Комплект для монтажа

Если что-либо из вышеперечисленного

отсутствует, обратитесь к Вашему поставщику.

• Фиксатор для кабеля питания

подключения к соответствующему разъему

на задней панели коммутатора.

Крепление резиновых ножек (Rubber Feet).

РУССКИЙ

Установка фиксатора

кабеля питания

Для предотвращения случайного отключения

кабеля питания рекомендуется установить

фиксатор.

A. Установите стяжку замком вниз в отверстие,

расположенное под разъемом питания.

Установка стяжки

Б. Подключите кабель питания к коммутатору.

Подключение кабеля питания к коммутатору

В. Наденьте зажим на стяжку и сместите его

в сторону разъема питания.

Установка зажима на стяжку

Г. Оберните ленту зажима вокруг кабеля

питания и вставьте ее в фиксирующий замок.

Крепление зажима вокруг кабеля

питания

Д. Затяните ленту зажима для надежной

фиксации кабеля питания.

Крепление кабеля питания

Подключение DGS-1016D

к сети

A. Питание

Подключите кабель питания переменного тока

к соответствующему разъему на задней панели

коммутатора и к электрической розетке.

Б. Ethernet

Порты коммутатора поддерживают скорость передачи

данных 10, 100 и 1000 Мбит/с и могут работать

в полу- и полнодуплексном режимах. Также порты

поддерживают автоматическое определение

полярности MDI/MDIX и технологию Plug-and-play.

Подключите любой Ethernet-кабель к коммутатору

и к сетевому устройству. Коммутатор автоматически

определит параметры устройства и выполнит

соответствующие настройки.

РУССКИЙ

Индикаторы

С помощью панели индикаторов можно

осуществлять диагностику соединений на

коммутаторе.

Индикатор Цвет Состояние Описание

Power Зеленый

Горит Питание включено

Не горит Питание выключено

Link/Act/

Speed

Зеленый

Горит

К порту подключено

устройство на

скорости 1000 Мбит/с

Мигает Выполняется прием

или передача данных

Желтый

Горит

К порту подключено

устройство на

скорости 10/100 Мбит/с

Мигает Выполняется прием

или передача данных

Диагностика кабеля (только во время загрузки)

Цвет индикатора Link/

Act/Speed Состояние

Зеленый Ошибки не обнаружены/Хорошее

кабельное соединение

Желтый Обрыв в цепи или короткое замыкание

DIP-переключатели

DIP-переключатели, расположенные на передней

панели DGS-1016D, позволяют легко настроить

дополнительные функции коммутатора.

DDGS-1016D

DIP-

переключатель Описание По

умолчанию

EEE

Включение/выключение

функции IEEE 802.az Ener gy-

Efcient Ethernet

Включено

Управление

потоком

Включение/выключение

функции управления потоком Включено

Изоляция

портов и

защита от

шторма

Изоляция портов: см. ниже

Защита от шторма: при

включении данной функции

на всех портах для входящих

пакетов широковещательной

рассылки применяется

пороговое значение в 128

кбит/с.

Выключено

Изоляция портов:

При включении данной функции трафик между

портами 1-15 передаваться не может, но каждый

из них может обмениваться трафиком с портом

16.

Примечание: Для того чтобы измененные

настройки DIP-переключателя вступили в

силу, необходимо перезагрузить коммутатор.

Дополнительная

информация

Для получения дополнительной информации о

продукте посетите Web-сайт http://www.dlink.ru/.

1010

РУССКИЙ

Технические характеристики

Основные

Стандарты

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.1p QoS (8 очередей)

Управление потоком IEEE 802.3x в режиме полного дуплекса

Протокол CSMA/CD

Скорость передачи данных:

Ethernet: 10 Мбит/с (полудуплекс)

20 Мбит/с (полный дуплекс)

Fast Ethernet: 100 Мбит/с (полудуплекс)

200 Мбит/с (полный дуплекс)

Gigabit Ethernet: 2000 Мбит/с (полный дуплекс)

Топология Звезда

Сетевые кабели

Ethernet: 2-парная неэкранированная витая пара UTP Категории 3/4/5/5e

Fast Ethernet: 2-парная неэкранированная витая пара UTP Категории 5/5e

Gigabit Ethernet: 4-парная неэкранированная витая пара UTP Категории 5/5e

Интерфейсы 16 портов 10/ 100/1000Base-T

Физические параметры

Питание 100-240 В переменного тока, 50/ 60 Гц, макс. 0,2 А

Потребляемая мощность Максимальная: 10,3 Вт

В режиме ожидания: 4,85 Вт

Система вентиляции Пассивная

Рабочая температура От 0 до 40 ºC

Температура хранения От -10 до 70 ºC

Влажность От 0% до 95% (без конденсата)

Размеры (Д х Ш х В) 280 x 126 x 44 мм

Вес 0,94 кг

EMI FCC Class A, CE Class A, VCCI Class A,

I CES-003 Cl ass A, RCM Cl ass A, BSMI Cl ass A, CCC

Безопасность cUL/UL, CB, CCC, BSMI , CE (LVD)

Производительность

Метод коммутации Store-and-forward

Буфер пакетов 512 КБ

Размер таблицы

MAC-адресов 8K записей

Макс. скорость перенаправления

64-байтных пакетов 23,8 Mpps

Изучение MAC-адресов Автоматическое изучение

Jumbo-фрейм 10 000 байт

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de D-Link

D-Link

D-Link Nuclias DNH-100 Manual de usuario

D-Link

D-Link xStack DGS-3120-24TC Manual de usuario

D-Link

D-Link DSH-8 - 10/100Mbps Dual Speed SOHO Hub Manual de usuario

D-Link

D-Link KVM-222 Manual de usuario

D-Link

D-Link xStack DES-3200-28P Manual de usuario

D-Link

D-Link DES-3326S - Switch - Stackable Manual de usuario

D-Link

D-Link DGS-1016A Manual de usuario

D-Link

D-Link EasySmart DGS-1100-08 Manual de usuario

D-Link

D-Link GO-SW-5E Manual de instalación y operación

D-Link

D-Link DGS-1008G Manual de usuario

D-Link

D-Link DES-3224 - Switch Manual de instrucciones

D-Link

D-Link Nuclias DNH-100 Manual de usuario

D-Link

D-Link DES-3252P - Web Smart Switch Manual de usuario

D-Link

D-Link DGS-1052X Manual de usuario

D-Link

D-Link DES-1008E Manual de usuario

D-Link

D-Link DAP-1650 Manual de usuario

D-Link

D-Link DGS-1016T Manual de usuario

D-Link

D-Link DUB-H410 Manual de usuario

D-Link

D-Link DES-1228 - Web Smart Switch Manual de usuario

D-Link

D-Link DES-3226L Manual de usuario

D-Link

D-Link GO-SW-5G Manual de usuario

D-Link

D-Link DES-3250TG Manual de usuario

D-Link

D-Link DES-3350SR Manual de usuario

D-Link

D-Link DES-1250G Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manual de usuario
