D-Link NPP-C61BLK242 Manual de usuario

This document will guide you through the basic installation

process for your new D-Link Unshielded Patch Panel.

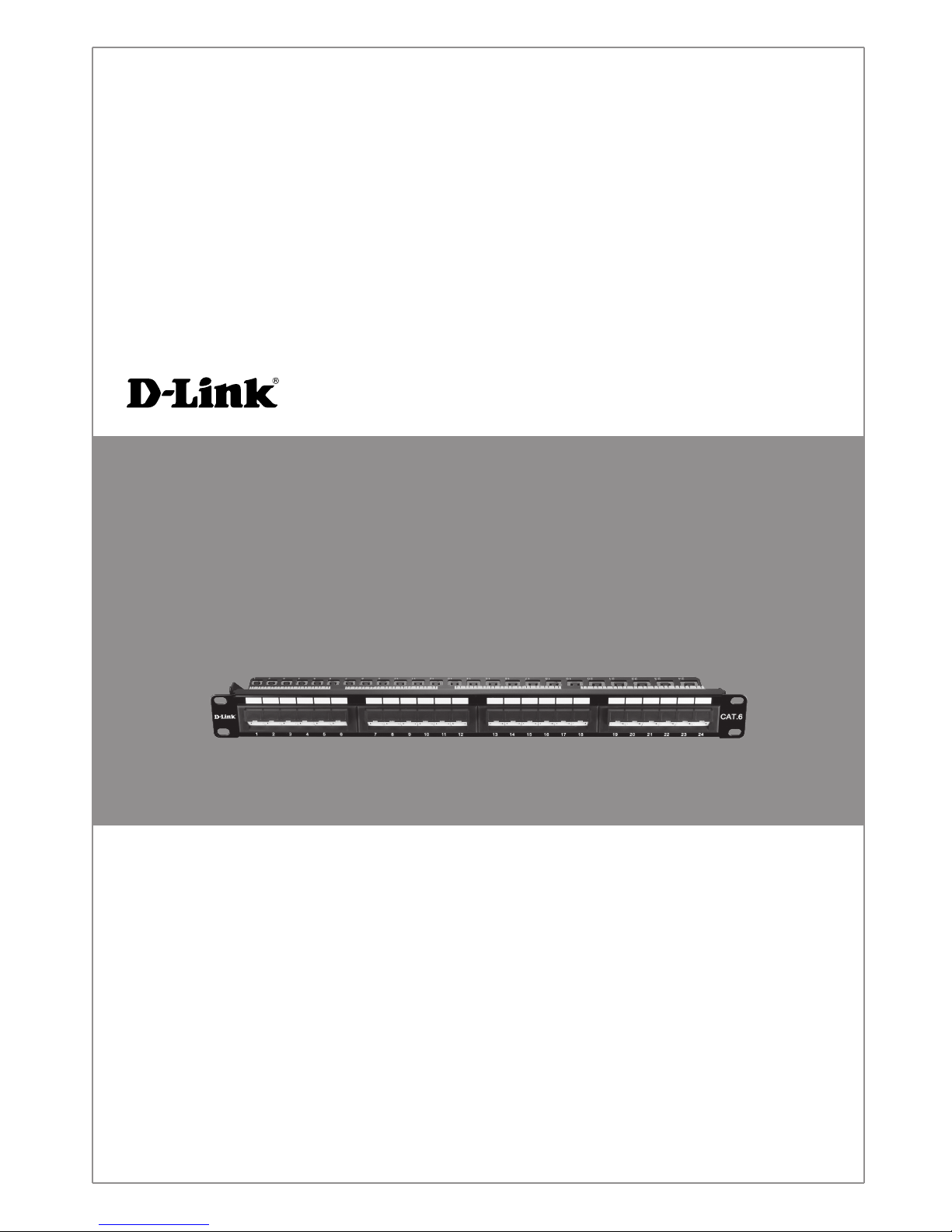

Hardware Quick Installation Guide

Unshielded Patch Panel

Quick Installation Guide

Building Networks for People

D-Link Unshielded Patch Panel Quick Installation Guide

2

ENGLISH

About This Guide

This guide contains step-by-step instructions for

setting up your D-Link Unshielded Patch Panel.

Please note that the model you have purchased

may appear slightly different from those shown in

the illustrations.

Product Overview

Front Panel

Figure 1. Unshielded Patch Panel Front

Color Coding Information

T568A T568B

Pin 1 White/Green Pin 1 White/Orange

Pin 2 Green Pin 2 Orange

Pin 3 White/Orange Pin 3 White/Green

Pin 4 Blue Pin 4 Blue

Pin 5 White/Blue Pin 5 White/Blue

Pin 6 Orange Pin 6 Green

Pin 7 White/Brown Pin 7 White/Brown

Pin 8 Brown Pin 8 Brown

Table 1. Wire Color Code

A. To connect a cable to the Unshielded Patch

Panel, rst take the end of the cable wiring and

strip approximately 30 mm off the cable jacket.

(Figure 2)

B. Separate the wires into 4 pairs.

Installation

Figure 2.

C. Take off the support bar before punching

wires. (Figure 3)

D. Follow the IDC color code for T568A or

T568B wiring. (Table 1)

Use the impact tool to punch in and

connect the wires to the IDC. (Figure 4)

E. Lock the support bar onto the rear of the

panel. (Figure 5)

F. Use a twist tie to secure the cable tightly

onto the support bar. Repeat this process

for each cable you wish to connect.

(Figure 6)

Figure 3.

Figure 4.

Figure 5.

Figure 6.

Support bar

Cable tie

Cut outside

Ver. 1.00(WW) 2013/03/12 GAAHA1Y1100003
