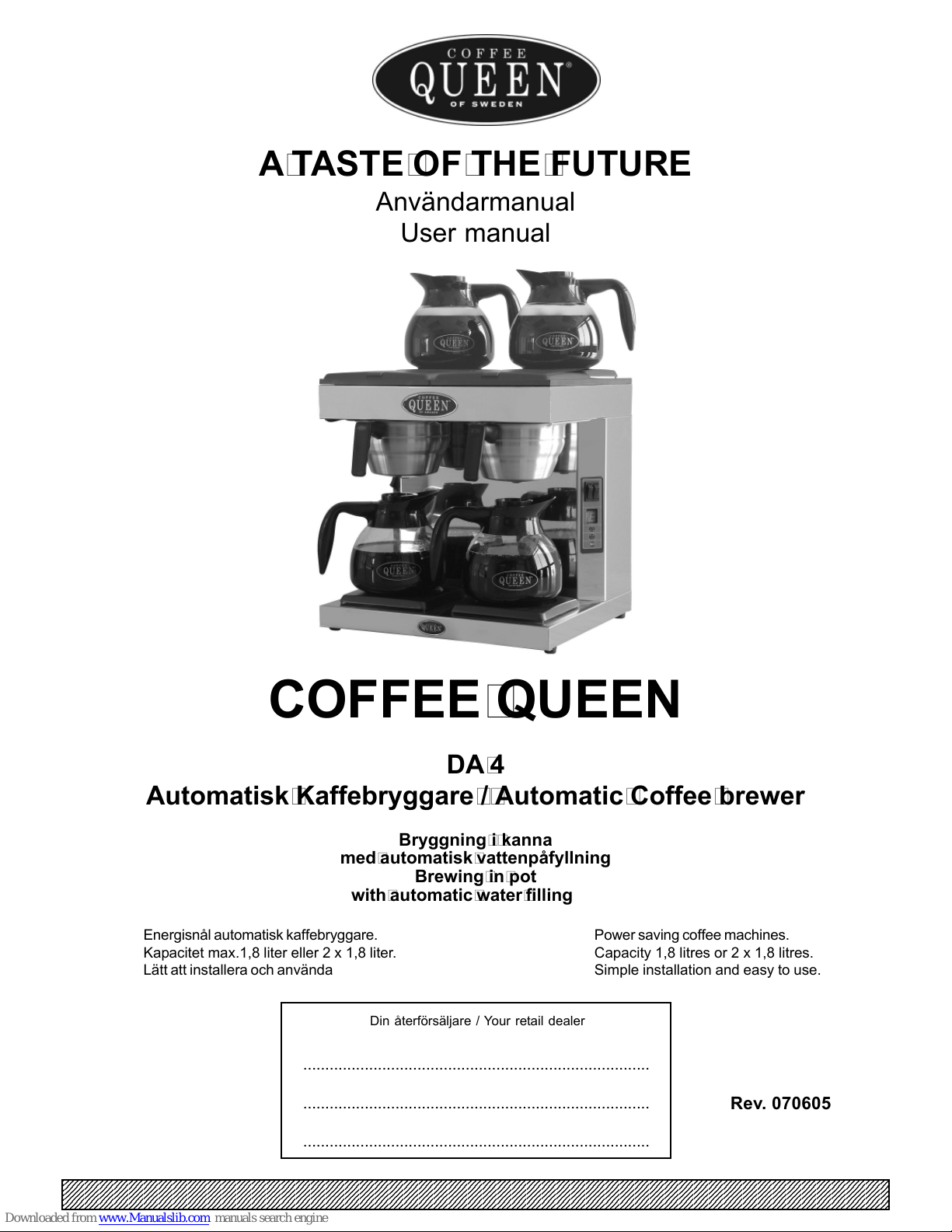

Coffee Queen DA 4 Manual de usuario

1234567890123456789012345678901212345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345678901234567890123456789012123456789

23456789012345678901234567890121234567890123456789012345678901212345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345678

1234567890123456789012345678901212345678901234567890123456789012123456789012345678901234567890121234567890123456789012345678901212345678901234567890123456789012123456789

Rev. 070605

COFFEE QUEEN

Din återförsäljare / Your retail dealer

...............................................................................

DA 4

Automatisk Kaffebryggare / Automatic Coffee brewer

Bryggning i kanna

med automatisk vattenpåfyllning

Brewing in pot

with automatic water filling

Energisnål automatisk kaffebryggare.

Kapacitet max.1,8 liter eller 2 x 1,8 liter.

Lätt att installera och använda

Power saving coffee machines.

Capacity 1,8 litres or 2 x 1,8 litres.

Simple installation and easy to use.

A TASTE OF THE FUTURE

Användarmanual

User manual

1. Innehåll.

1. Innehåll 2

2. Allmänt 3

3. Funktionsbeskrivning 4

4. Installation och igångsättning 5 - 6

5. Skölja och fylla upp vattensystemet 6

6. Bryggning av kaffe 7- 9

7. Inställning av vattenmängd och bryggtid 10

8. Skötselråd 11- 12

9. Viktigt 13

10. Kontroll / Åtgärd 14

Garanti och Service

Kaffebryggaren är utrustad med en knappfunktion för automatisk vattenpåfyllning.

Du kan välja mellan att brygga en hel kanna (12 koppar) eller en halv kanna (6 koppar)

med kaffe.

Du kan också välja alternativet min. 4 koppar stegvis upp till 12 koppar kaffe.

Du kan med knappsatsen justera vattenmängden och bryggtid.

Funktionsbeskrivning

Kaffebryggare för automatisk vattenpåfyllning.

I tanken finns en flottör som aktiverar en mikrobrytare när vatten fylls på.

Mikrobrytaren aktiverar i sin tur bryggelementet och bryggningen startar.

Då bryggningen pågår, blinkar displayen.

Då vattnet är slut i tanken så bryts strömmen till bryggelementet.

Den nedre värmeplattan är alltid påkopplad då bryggaren är påslagen.

Den övre värmeplattan aktiveras med en separat strömbrytare.

Maskinen är försedd med överhettningsskydd som återställes manuellt efter det att

strömmenharbrutits.

Tack för att ni valt en Coffee Queen kaffebryggare DA4 med automatisk vattenpåfyllning

och som vi hoppas att ni får mycket gläjde av!

- Maskinen skall anslutas korrekt för Din egen säkerhets skull.

Läs igenom bruksanvisningen innan du använder maskinen.

- Manualen innehåller viktiga instruktioner för en riktig och säker användning av

kaffebryggaren.

- Bevara alltid manualen inom räckhåll.

Tips för bästa kvalité på kaffet.

Ändra inte på den rekommenderade doseringen.

Rör alltid om i kannan innan servering.

Varmhåll aldrig kaffet mer än 30 minuter.

Blanda aldrig nytt kaffe med gammalt.

Häll aldrig i bryggt kaffe i maskinen.

2. Allmänt.

3. Funktionsbeskrivning. DA 4 med två bryggenheter

Nedre värmeplatta

Startar bryggningen

Display

Blinkar vid bryggning.

Lyser med fast sken

när bryggning är klar.

Övre värmeplatta

ON - OFF knapp

För bryggning och

nedre värmeplatta

Full kanna 12 koppar

Halv kanna 6 koppar

Alternativt 4 - 12 koppar.

ON - OFF

Övre värme-

platta

4.1.

Placera maskinen på ett plant vattentätt underlag.

4.2.

Anslut till Kallvattenledning med medföljande

slang.

Anslut lämpligen till en avstängningskran.

Trycket ska vara 14,5 - 72,5 PSI (1 - 5bar)

för en bra funktion

Vattenanslutning

Elektrisk koppling

Elanslutning;

Bryggaren är ej omkopplingsbar och får endast installeras till elnätet med den spänning

som är markerad på bryggaren och skall utföras av behörig elektriker. Fast installation.

En huvudbrytare skall monteras före maskinen, med mer än 3 mm kontaktgap.

OBS!

Anslut kaffebryggaren till ett 3-fas uttag

Maskinen skall installeras av en behörig elektriker!

4. Installation och igångsättning.

4.3.

Slå på manöverbrytarna för nedre värmeplattor och

övre värmeplattor.

Kontrollera att lamporna i knapparna tänds och

att plattorna blir varma.

Slå sedan av manöverbrytarna.

5.1.

Gör första bryggningarna med endast vatten. Detta för att rensa och fylla upp systemet

Sätt filterhållaren på plats utan filter och kaffe. Detta gäller de båda bryggenheterna.

OBS!

Gör inte justeringar av vattenmängden i kannan

efter första bryggningen med endast vatten.

För att fylla upp systemet kommer maskinen vid den första bryggningen

att förbruka cà 4 dl vatten.

Nedre värmeplattor

Övre värmeplattor

Nedre värmeplattor

4. Installation och igångsättning.

5. Skölja och fylla upp vattensystemet.

5.2.

Ställ kannan på plattan under filterhållaren.

Slå sedan på manöverbrytare för bryggning.

Tryck på knappen (Hel brygg 12 koppar) och

vattnet skall börja rinna ner i kannan.

När bryggningen är klar (lyser displayen med ett fast

sken,) slå ut vattnet i kannan.

Bryggningen tar cirka 6 minuter.

OBS! Bryggning av kaffe gäller för båda bryggenheterna.

6. Bryggning av kaffe.

6.1.

Placera ett 90mm filter i filterhållaren.

6.2.

Häll i en portion kaffe 95 - 125 gram

för full bryggning . Denna dosering gäller för

12 koppar eller liknande.

(malning mellan kok och brygg)

s.k.restaurangmalning.

Bred ut kaffet jämnt i filtret.

6.3.

Sätt filterhållaren på plats.

6.4.

STARTA BRYGGNINGEN Slå på manöverbrytaren.

Lampan på brytaren skall nu lysa.

Tryck på knappen för bryggning.

6. Bryggning av kaffe.

6.5. Bryggning klar.

Under tiden som maskinen brygger kaffe blinkar displayen.

När bryggningen är klar lyser displayen med ett fast sken

och du hör en signal.

Kaffe klart!

6.6. Välja hel eller halv bryggning i kanna. Bryggning av full kanna, bryggning av halv

kanna eller välja antalet koppar.

Kaffebryggaren är programmerad att vid uppstart brygga en full

1,8 liters kanna med kaffe.

Displayen visar då 12 koppar.

Med kaffebryggarens elektroniska knappsystem väljer du också enkelt

att brygga en halv kanna med kaffe.

Öka antal koppar.

Vid bryggning av full kanna. Displayen visar 12.

Vid bryggning av halv kanna. Displayen visar 6.

Minska antal koppar

Öka antal koppar.

6. Bryggning av kaffe.

6.7. Bryggning genom eget val av antal koppar.

Du kan brygga valfritt antal koppar kaffe genom att

välja antal koppar min. 4 upp till max. 12 koppar.

Detta gör du genom att stega upp eller ned

på knapparna tills du får önskat antal koppar.

Minska antal koppar.

Starta bryggningen. / stoppa bryggning.

OBS!

Om Ni vill varmhålla en eller två kannor och samtidigt

brygga en ny.

Placera kannorna som skall varmhållas på den

övre varmhållningsplattan.

Slå på manöverbrytaren.

Övre värmeplatta

Dosering av kaffemängden gör du nu enligt eget behov och smak.

10.

7.1. Om vattenmängden är fel: Justera med hjälp av den elektroniska knappsatsen.

7. Inställning av vattenmängd och bryggtid.

7.1.1 Tryck ned knapparna och samtidigt i

mer än 5 sekunder tills du hör 2 ljudsignaler.

displayen visar 0.

7.1.2 Öka eller minska vattenmängd/inloppstid

1 steg 5%.

7.1.3 Bekräfta inställningen med .

7.1.4 Displayen visar 12 och maskinen är klar att tas i bruk.

7.2. Om bryggtiden behöver justeras: Justera med hjälp av den elektroniska

knappsatsen.

7.2.1 Tryck ned knapparna och samtidigt i

mer än 5 sekunder tills du hör 4 ljudsignaler.

displayen visar 0.

7.2.2 Öka eller minska bryggtiden 1 steg 5%.

7.2.3 Bekräfta inställningen med .

7.2.4 Displayen visar 12 och maskinen är klar att tas i bruk.

Injustering

- 5 = - 25%

- 4 = - 20%

- 3 = - 15%

- 2 = -10%

- 1 = - 5%

1 = 5%

2= 10%

3= 15%

4= 20%

5= 25%
