UNIVERSAL MIKROSKOP

UNIVERSAL MICROSCOPE

20X/200X

Art.No. 91-31000

Bedienungsanleitung

Operating instructions

Mode d’emploi

Handleiding

Istruzioni per l’uso

Instrucciones de uso

Руководство по эксплуатации

O O

2x AA

Allgemeine Warnhinweise

• Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil

und/oder Batterien) betrieben werden. Die Nutzung darf nur, wie in der

Anleitung beschrieben, erfolgen, andernfalls besteht GEFAHR eines

STROMSCHLAGS!

• Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur die

empfohlenen Batterien. Gerät und Batterien nicht kurzschließen oder ins Feuer

werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können

Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

• Strom- und Verbindungskabel sowie Verlängerungen und Anschlussstücke

niemals knicken, quetschen, zerren oder überfahren. Schützen sie Kabel

vor scharfen Kanten und Hitze. Überprüfen Sie das Gerät, die Kabel und

Anschlüsse vor Inbetriebnahme auf Beschädigungen. Beschädigtes Gerät

oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb

nehmen! Beschädigte Teile müssen umgehend von einem autorisierten

Service-Betrieb ausgetauscht werden.

• Kinder dürfen das Gerät nur unter Aufsicht benutzen. Verpackungsmaterialien

(Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht

ERSTICKUNGSGEFAHR!

• Trennen Sie das Gerät vor der Reinigung von der Stromquelle (Batterien

entfernen)!

• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines

Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf

und kann das Gerät ggf. zwecks Reparatur einschicken.

EG-Konformitätserklärung

Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren

Richtlinien und entsprechenden Normen ist von der Bresser GmbH

erstellt worden. Diese kann auf Anfrage jederzeit eingesehen werden.

Alle Teile

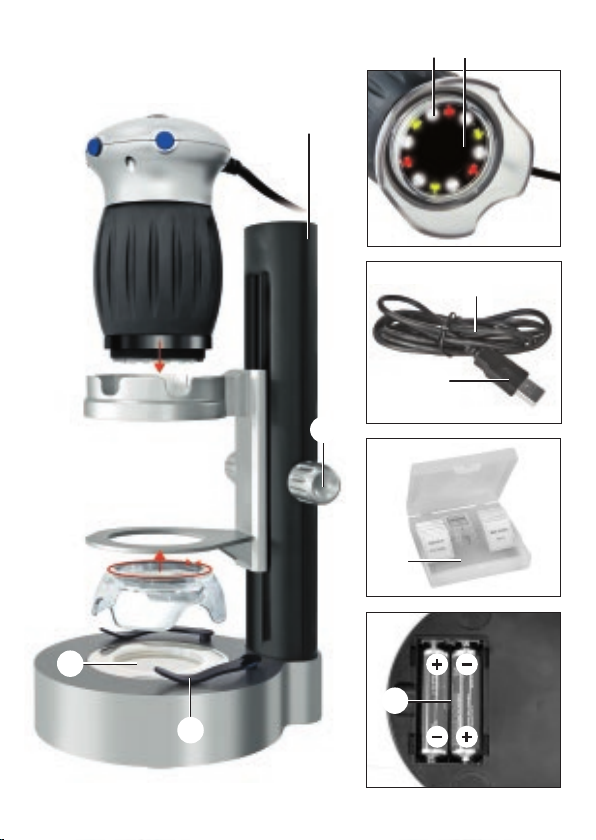

1. Kameraauslöser

2. Helligkeit verringern (-)

3. Helligkeit erhöhen (+)

4. Lichtmodus einstellen / Licht aus

5. Fokussierring

6. Aufsetzstück

7. Beleuchtung (12 LED Auﬂicht)

8. Objektiv

9. USB-Kabel

10. USB-Stecker

11. Stand

12. Fokussierrad

13. Beleuchteter Tisch

14. Präparat Halterung

15. Box mit Dauerpräparaten,

Deckgläsern und Objektträgern

16. Batteriefach (Stand)

Allgemeines

Dies ist ein digitales Auﬂicht-Mikroskop. Du hältst es in der Hand und kannst es

mit der Unterseite (Aufsetzstück) auf die verschiedensten Dinge setzen. Beobach-

te z.B. Blätter, Kleinstlebewesen, deine Haut oder die Haare, u.v.m. Am besten

ist es, wenn das, was du untersuchen möchtest (man nennt das auch „Objekt“),

ﬂach ist. In Verbindung mit einem Computer kannst du die vergrößerten Bilder auf

dem PC-Bildschirm ansehen und diese auch aufnehmen und speichern.

Treiberinstallation

Lege die Produkt CD in das DVD\CD-Laufwerk deines PCs ein. Die Installation

des Treibers startet automatisch. Stecke den USB-Stecker (10) des Handmikro-

skops in den USB-Anschluss deines PCs. Die Beleuchtung (7) leuchtet auf und

dein PC erkennt die neue Hardware, die nun installiert wird. Nach kurzer Zeit

erscheint das Icon „AMCAP“ auf dem Desktop. Jetzt kann das Handmikroskop

verwendet werden.

Live-Beobachtung

Betätigst du den Kameraauslöser (1) deines Handmikroskops öffnet sich das

Fenster „AMCAP“. Ein (im Allgemeinen noch unscharfes) Live-Bild wird auf dem

Bildschirm angezeigt.

Halte das Handmikroskop und setze es mit dem Aufsetzstück (6) auf ein Objekt,

z.B. ein beschriebenes Blatt. Stelle das Live-Bild durch Drehen des Fokussier-

rings (5) scharf (Fokussieren).

Lichtfarbe einstellen

Über die „MODE“ Taste lassen sich 4 verschiedene Farbkombinationen des Lich-

tes einstellen:

• weißes Licht

• weiß kombiniert mit rotem Licht

• weiß kombiniert mit gelbem Licht

• weiß kombiniert rotem und gelbem Licht

Dadurch erhältst du je nach Objekt das optimale Beleuchtungslicht. Das Licht

lässt sich außerdem über die „MODE“ Taste komplett ausschalten. Die Helligkeit

wird über die Tasten „+“ und „-“ am Gerät reguliert. Die Tasten gedrückt halten!

Anfertigung von Bildern

Mit dem Kameraauslöser (1) hast du die Möglichkeit ein Bild aufzunehmen und

als BMP Bild abzuspeichern.

1. Betätige den Kameraauslöser (1).

2. Es erscheint das Fenster „Snap-ShotView“ mit einem Bild auf dem Bild-

schirm.

3. Unter dem Menüpunkt „File“ kannst du mit „Save“ dein Bild abspeichern.

Anfertigung von Filmen

Das Programm „AMCAP“ ermöglicht dir mit dem Handmikroskop Filme aufzuneh-

men und als AVI Datei abzuspeichern.

1. Unter dem Menüpunkt „File“ kannst du mit „Set Capture File …“ den Namen der

AVI Datei mit der Dateiendung „.avi“ angeben. Zum Beispiel „experiment1.avi“.

2. Es erscheint das Fenster „Set File Size“ auf dem Bildschirm. Gebe hier die

maximale Größe der Datei an.

3. Unter dem Menü „Capture“ kannst du mit „Start Capture“ die Aufnahme vor-

bereiten.

4. Starte deine Aufnahme mit „OK“ in dem Fenster „Ready to Capture“.

5. Unter dem Menü „Capture“ kannst du mit „Stop Capture“ deine Aufnahme

beenden.

6. Wenn du einen neuen Film aufnehmen möchtest, gebe wie unter 1. beschrie-

ben eine neue AVI Datei mit einem anderen Namen an. Anderenfalls wird die

Datei mit deinem Film überschrieben.

7. Mit einem Wiedergabe-Programm für Multimedia-Dateien kannst du nun deine

Filme auf dem PC-Bildschirm anschauen.

Vergrößerungen

Das Mikroskop erzeugt ein Bild mit einem bestimmten Abbildungsmaßstab auf

dem Bildschirm deines PCs. Bei der niedrigen Vergrößerung wird von dem be-

obachteten Objekt ein Bild mit den Kantenlängen von 10,5 mm x 14 mm auf dem

Bildschirm dargestellt. Die Kantenlängen des Bildes bei der hohen Vergrößerung

betragen ungefähr 1 mm x 1,4 mm. Die hohe Vergrößerung ist also ungefähr zehn-

mal höher als die niedrige. Wenn du z.B. nun ein Bild auf Papier ausdruckst mit der

Breite von 28 cm, entspricht das entweder einer Vergrößerung von ca. 20x (nied-

rige Vergrößerung), oder einer Vergrößerung von ca. 200x (hohe Vergrößerung).

Außer Betrieb nehmen und lagern

Schließe das Fenster „AMCAP“ auf dem Bildschirm deines PCs. Ziehe nun den

USB-Stecker (10) aus dem USB-Port deines PCs. Du kannst das Handmikroskop

in der Produktverpackung vor Staub geschützt aufbewahren.

Technische Daten (Hand-Mikroskop)

• Digitales Hand-Mikroskop mit Computer-Anschluss (USB)

• Vergrößerung: 20-fach & 200-fach

• Helle Beleuchtung über 12 LEDs

• Stromversorgung über USB

• Maße: 54x54x104 mm

• Gewicht: 144g

Systemvoraussetzungen

Windows XP mit Service Pack 3 (auf CD-ROM), Windows Vista, Windows 7 -

jeweils mit DirectX 9.x (auf CD-ROM), min. 1 GB RAM, freier USB 2.0 Port.

Photomizer SE Software

Wir bieten die Photomizer SE Software als kostenlosen Download an:

http://www.bresser.de/downloads/support/software/photomizer.zip

Entsorgung

Entsorgen Sie die Verpackungsmaterialien sortenrein. Beachten Sie bitte bei

der Entsorgung des Geräts die aktuellen gesetzlichen Bestimmungen. Infor-

mationen zur fachgerechten Entsorgung erhalten Sie bei den kommunalen Entsor-

gungsdienstleistern oder dem Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen

verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wie-

derverwertung zugeführt werden. Entladene Altbatterien und Akkus müssen vom

Verbraucher in Batteriesammelgefäßen entsorgt werden. Informationen zur Ent-

sorgung alter Geräte oder Batterien, die nach dem 01.06.2006 produziert wur-

den, erfahren Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie

sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.

Sie können die Batterien nach Gebrauch entweder in unserer Verkaufsstelle oder

in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unent-

geltlich zurückgeben. Batterien und Akkus sind mit einer durchgekreuzten Müll-

tonne sowie dem chemischen Symbol des Schadstoffes bezeichnet.

Cd¹ Hg² Pb³

1 Batterie enthält Cadmium

2 Batterie enthält Quecksilber

3 Batterie enthält Blei

Garantie und Garantiezeitverlängerung

Die Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Bitte bewahren

Sie die Rechnung auf. Sie können die Garantiezeit auf 5 Jahre verlängern, wenn

Sie sich auf www.bresser.de/garantie registrieren und den kurzen Fragebogen

ausfüllen. Zur Inanspruchnahme der 5-Jahre-Garantie müssen Sie die Registrie-

rung innerhalb von 3 Monaten nach dem Kauf (es gilt das Datum des Kaufbelegs)

durchführen. Danach erlischt der Anspruch auf die verlängerte Garantie. Sollten

Sie Probleme mit Ihrem Gerät haben, wenden Sie sich bitte an unseren Service.

Bitte senden Sie uns keine Artikel ohne vorherige telefonische Rücksprache. Vie-

le Probleme lassen sich bereits am Telefon erledigen; falls nicht, kümmern wir uns

um den Transport. Sollte das Problem nach Ablauf der Garantie auftreten, oder

nicht von der Garantie gedeckt sein, so erhalten Sie von uns kostenfrei einen

Kostenvoranschlag über die Reparaturkosten.

Service Hotline: +49 (0) 2872 - 80 74-210

Wichtig bei Rücksendungen:

Um Transportschäden zu vermeiden achten Sie bitte darauf, dass das Gerät sorg-

fältig verpackt in der Original-Verpackung zurückgegeben wird. Bitte den Kassen-

bon (oder eine Kopie) sowie die Fehlerbeschreibung beifügen. Ihre gesetzlichen

Rechte werden durch diese Garantie nicht eingeschränkt.

Ihr Fachhändler: ......................................................................................

Art. Nr.: ..................................................................................................

Fehlerbeschreibung: ................................................................................

Name: ...................................................................................................

Straße: ...................................................................................................

PLZ/Ort: ................................................................................................

Telefon: ..................................................................................................

Kaufdatum: .............................................................................................

Unterschrift: ...........................................................................................

General Warning

• This device contains electronic components that operate via a power source

(power supply and/or batteries). Only use the device as described in the

manual; otherwise, you run the risk of an electric shock.

• Do not expose the device to high temperatures. Use only the recommended

batteries. Do not short-circuit the device or batteries, or throw them into a ﬁre.

Excessive heat or improper handling could trigger a short circuit, a ﬁre or an

explosion.

• Never bend, pinch, pull or run over the power and connecting cables,

extensions and adapters. Protect the cables from sharp edges and heat.

Before operating, check the device, cables and connections for damage.

Never use a damaged unit or a unit with damaged power cables. Damaged

parts must be exchanged immediately by an authorised service centre.

• Children should only use the device under adult supervision. Keep packaging

material, like plastic bags and rubber bands, out of the reach of children, as

they pose a choking hazard.

• Before cleaning the device, disconnect it from the power supply by removing

the batteries.

• Do not disassemble the device. In the event of a defect, please contact your

dealer. The dealer will contact the Service Centre and can send the device in

to be repaired, if necessary.

Declaration of Conformity

Bresser GmbH has issued a ‘Declaration of Conformity’ in accordance

with applicable guidelines and corresponding standards. This can be

viewed any time upon request.

Tabla de contenidos

Idiomas:

Otros manuales de Microscopio de Bresser

Bresser

Bresser MicroSet 40x-1024x Manual de usuario

Bresser

Bresser Researcher ICD Manual de usuario

Bresser

Bresser National Geographic Kids 300X/1200X MICROSCOPE... Manual de usuario

Bresser

Bresser LCD MICROSCOPE TOUCH Manual de usuario

Bresser

Bresser National Geographic 9119100 Manual de usuario

Bresser

Bresser Science ETD-201 Manual de usuario

Bresser

Bresser National Geographic 91-19500 Manual de usuario

Bresser

Bresser Digitalmicro Bowl Manual de usuario

Bresser

Bresser junior Manual de usuario

Bresser

Bresser 88-54500 Manual de usuario

Bresser

Bresser Science MTL-201 Manual de usuario

Bresser

Bresser 91-19600 Manual de usuario

Bresser

Bresser biolux nv Manual de usuario

Bresser

Bresser junior 40x-2000x Manual de usuario

Bresser

Bresser 88-54200 Manual de usuario

Bresser

Bresser Science ADL-601P Manual de usuario

Bresser

Bresser BioScience Manual de usuario

Bresser

Bresser Erudit DLX Manual de usuario

Bresser

Bresser 51-01000 Manual de usuario

Bresser

Bresser 5803800 Manual de usuario

Bresser

Bresser University of Oxford 9203820 GYE 000 Manual de usuario

Bresser

Bresser ETD-101 Manual de usuario

Bresser

Bresser Erudit Basic Mono Manual de usuario

Bresser

Bresser National Geographic 9039100 Manual de usuario

Manuales populares de Microscopio de otras marcas

Thermo Scientific

Thermo Scientific Nicolet iN10 Guía

National

National DC3-163 Manual de usuario

KERN Optics

KERN Optics OPE-1 Manual de usuario

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Manual de usuario

Prior

Prior Lux POL Manual de usuario

Opitec

Opitec Smartscoop 115615 Manual de usuario

KERN

KERN OPO-1 Manual de usuario

Topcon

Topcon SP-1P Manual de usuario

Motic

Motic PA43 Manual de usuario

Leica

Leica DVM5000 Guía del usuario

MshOt

MshOt MZ62 Manual de usuario

KERN Optics

KERN Optics OZR-5 Manual de usuario

VWR

VWR VisiScope 384 Series Manual de usuario

Nikon

Nikon ECLIPSE E200 POL Manual de usuario

Leica

Leica DI C800 Manual

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manual de usuario

Olympus

Olympus SZ61 Manual de usuario
