THE SERVSWITCH ™ FAMILY

Welcome to the ServSwitch™Family!

Thank you for purchasing a BLACK BOX®ServSwitch™ Brand Mini CAT5

KVM Extender model! We appreciate your business, and we think you’ll

appreciate the many ways that your enhanced keyboard / video / mouse

extender will save you money, time, and effort.

That’s because our ServSwitch family is all about breaking away from the

traditional, expensive model of computer management. You know, the one-

size fits-all-even-if-it-doesn’t model that says, “One computer gets one user

station, no more, no less.” Why not a single user station (monitor, keyboard,

and mouse) for multiple computers—even computers of different platforms?

Why not a pair of user stations, each of which can control multiple

computers? Why not multiple user stations for the same computer?

With our ServSwitch products, there’s no reason why not. We carry a broad

line of robust solutions for all these applications. Do you have just two PCs,

and need an economical alternative to keeping two monitors, keyboards, and

mice on your desk? Or do you need to share dozens of computers, including

a mix of IBM® PC, RS/6000®, Apple® Macintosh®, Sun Microsystems®,

and SGI™ compatibles among multiple users with different access levels?

Does your switch have to sit solidly on a worktable and use regular everyday

cables? Or does it have to be mounted in an equipment rack and use

convenient many-to-one cables? No matter how large or small your setup is,

no matter how simple or how complex, we’re confident we have a ServSwitch

system that’s just right for you.

The ServSwitch™ family from Black Box—the one-stop answer for all your

KVM-switching needs!

This manual will tell you all about your new ServSwitch™ Brand Mini CAT5

KVM Extender, including how to install, operate, and troubleshoot it. The

Extender product codes with automatic equalization covered in this manual

are:

ACU7017A

ACU7025A

ACU7033A

ACU7037A

ACU7041A

ACU7045A

ACU7049A

ACU7053A

SERVSWITCH™ BRAND MINI KVM EXTENDER

TRADEMARKS USED IN THIS MANUAL

BLACK BOX and the logo are registered trademarks, and ServSwitch,

Matrix ServSwitch, ServSwitch Affinity, ServSwitch Duo, ServSwitch Multi,

ServSwitch Ultra, ServSwitch Wizard, ServSwitch Wizard Pro,

ServManager, ServSelect, and ServShare are trademarks, of Black Box

Corporation.

Apple and Macintosh are registered trademarks of Apple Computer, Inc.

AT&T is a registered trademark of AT&T.

Pentium is a registered trademark of Intel Corporation.

IBM, PC/AT, PS/2, and RS/6000 are registered trademarks, and PC/XT is a

trademark, of International Business Machines Corporation.

Microsoft, IntelliMouse, Windows, Windows Me, Windows NT, and Windows

XP are registered trademarks or trademarks of Microsoft Corporation in

the United States and/or other countries.

Sun Microsystems is a registered trademark of Sun Microsystems, Inc. in the

United States and other countries.

Any other trademarks mentioned in this manual are acknowledged to be the property

of the trademark owners.

STATEMENT

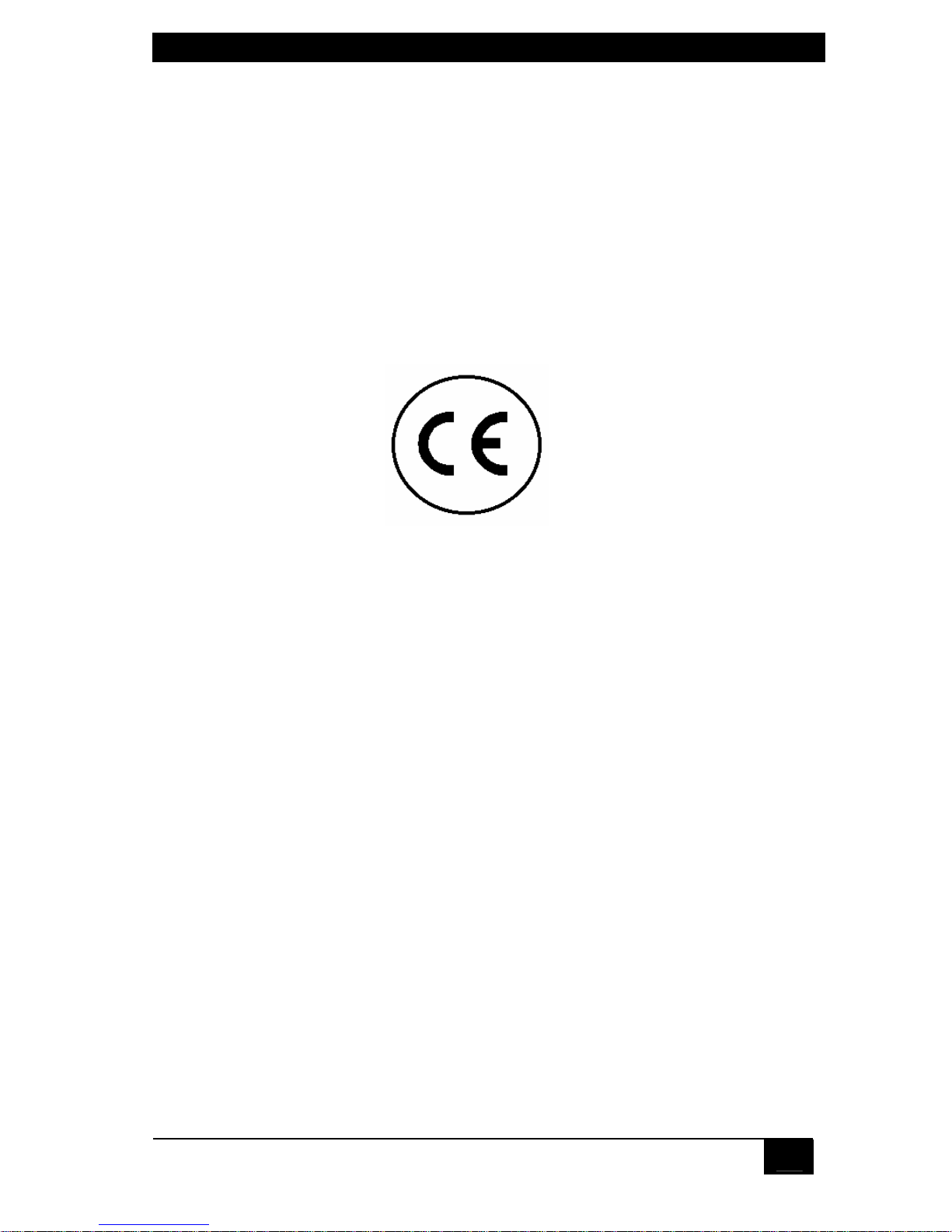

EUROPEAN UNION DECLARATION OF CONFORMITY

This equipment complies with the requirements of the European EMC Directive

89/336/EEC.

SERVSWITCH™ BRAND MINI KVM EXTENDER

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de

que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que

sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los orificios de

ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11.El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el aparato.

NOM Statement

12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización

del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen del

aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas

de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea

usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

SERVSWITCH™ BRAND MINI KVM EXTENDER

Contents

Chapter Page

1. Specifications................................................................................................8

2. Quick Start....................................................................................................9

2.1 Installation.............................................................................................9

3. Introduction................................................................................................11

3.1 The Complete Package........................................................................12

3.2 Features................................................................................................12

4. Models ........................................................................................................13

4.1 Cable Requirements.............................................................................13

5. Installation..................................................................................................14

5.1 Powering Up the System......................................................................14

6. Operation ...................................................................................................15

6.1 Keyboard Commands..........................................................................15

7. Flash upgrade procedure..........................................................................17

8. Troubleshooting.........................................................................................20

9. Service.........................................................................................................21

9.1 Calling Black Box ................................................................................21

9.2 Shipping and Packaging......................................................................21

10. Part Numbers ...........................................................................................22

TABLE of CONTENTS

Figure Page

Figure 1. Connectivity Diagram .....................................................................10

Figure 2. Models.............................................................................................13

Figure 3. Change scan ports...........................................................................18

Figure 4. Found scanned device.....................................................................18

Figure 5. Flash scan ........................................................................................19

Figure 6. Firmware update screen..................................................................19

SERVSWITCH™ BRAND MINI KVM EXTENDER

1. Specifications

Compatibility — Keyboard: PC/AT®, PS/2; USB

Monitor: VGA, SVGA, XGA;

Mouse: PS/2 two-button, Microsoft® , USB

IntelliMouse®, Logitech™ three-button

Distance (Maximum) — 300 ft. (91.4 m)

Operating Environment — Temperature: 32 to 113° F (0 to 45° C);

Humidity: 0 to 80% non-condensing

Resolution (Maximum) — Up to 200 ft. (60.9 m): 1600 x 1280;

Up to 300 ft. (91.4 m): 1280 x 1024;

Connectors — PS/2 Models ACU7017A, ACU7037A

Local unit

Keyboard/Mouse (2) MiniDIN6M

Video: (1) HD15M

Interlink: (1) RJ45F

Remote Unit

Keyboard/Mouse (1) MiniDIN6F

Video: (1) HD15F

Interlink: (1) RJ45F

Connectors — USB Models ACU7025A, ACU7041A

Local unit

Keyboard/Mouse (1) USB Type A M

Video: (1) HD15M

Interlink: (1) RJ45F

Remote Unit

Keyboard/Mouse (2) USB Type A F

Video: (1) HD15F

Interlink: (1) RJ45F

Connectors — PS/2 - USB Models ACU7033A, ACU7045A

Local unit

Keyboard (1) MiniDIN6M

Mouse (1) USB Type A M

Video: (1) HD15M

Interlink: (1) RJ45F

Remote Unit

Keyboard (1) MiniDIN6F

Mouse (1) USB Type A F

Video: (1) HD15F

Interlink: (1) RJ45F

Connectors — DB25 Models ACU7049A, ACU7053A

Local unit

Keyboard/Mouse/Video (1) DB25M

Interlink: (1) RJ45F

Remote Unit

Keyboard/Mouse (1) MiniDIN6F

Video: (1) HD15F

Interlink: (1) RJ45F

Power — Local units: From the connected PC;

Remote units: C7 jack, 100–240 VAC, 50–60 Hz, external,

auto-sensing, with IEC 320 connector

Size — Local units: 0.6"H x 1.4"W x 2.4"D (1.5 x 3.6 x 6.1 cm);

Remote units: 0.8"H x 2.2"W x 2.5"D (2 x 5.6 x 6.4 cm)

CHAPTER 2: Quick Start

2. Quick Start

2.1 Installation

Installing your ServSwitch Brand Mini CATx extender is a very easy and

simple process.

First connect the remote unit to your KVM stations keyboard, monitor,

and mouse cables. Also connect the power adapter to the remote unit.

NOTE: DO NOT APPLY POWER TO THE REMOTE UNIT AT THIS

TIME

Next connect the local unit to your computer’s keyboard, monitor, and

mouse ports. Depending on the type of equipment, this may be PS/2 or

USB keyboard and mouse ports.

Next, connect the remote unit to the local unit with up to 300 feet of

CATx cable.

Last, initially apply power to the system in the following sequence:

1st – Turn on the remote KVM monitor

2nd – Apply power to the remote ServSwitch Brand Mini KVM extender

3rd – Boot the PC

Applying power to the remote unit with power ON the remote KVM

monitor assures that the DDC information from the connected monitor is

read properly.

The ServSwitch Brand will automatically set-up the configuration for

optimum video, automatically compensate for cable lengths and transmit

keyboard and mouse signals to the local unit.

The LED indicators on each unit show the link status and data flow.

If the LED blinks every ½ second no link is detected, check the CATx

connections.

If the LED is briefly blinking every 3 seconds a Link has been detected

and operation is normal.

Figure 1 shows an example of typical installation using the USB model.

Otros manuales para ACU7017A

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Black Box

Black Box

Black Box INTEL EXPRESS 410T Hoja de especificaciones

Black Box

Black Box KV9502A Manual de usuario

Black Box

Black Box Remote Management Switch SW555A Manual de usuario

Black Box

Black Box KV162A Manual de usuario

Black Box

Black Box ServSwitch ACU1006RA Manual de usuario

Black Box

Black Box LGB304A Manual de usuario

Black Box

Black Box LGB1048A Manual de usuario

Black Box

Black Box LB9002A-SC-R3 Manual de usuario

Black Box

Black Box LGS103AE Manual de usuario

Black Box

Black Box KV1702A Manual de usuario

Black Box

Black Box EMERALD EMD200DP-T Manual de usuario

Black Box

Black Box ServSwitch Manual de usuario

Black Box

Black Box KVS4-1002D Manual de usuario

Black Box

Black Box SW1020A Manual de usuario

Black Box

Black Box SS2P-SH-HDMI-U Manual de usuario

Black Box

Black Box ServSwitch SW721A-R5 Manual de usuario

Black Box

Black Box ServSelect KV124A-PS2 Manual de usuario

Black Box

Black Box KV9508A Manual de usuario

Black Box

Black Box LT7002A Manual de usuario

Black Box

Black Box AVSW-VGA8X8-B Manual de usuario

Black Box

Black Box Peripheral Sharer 2 to 1 Manual de usuario

Black Box

Black Box KV0216A Manual de usuario

Black Box

Black Box KV9204A Manual de usuario

Black Box

Black Box Maverick SW161A Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
