Black Box LW001A Manual de usuario

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

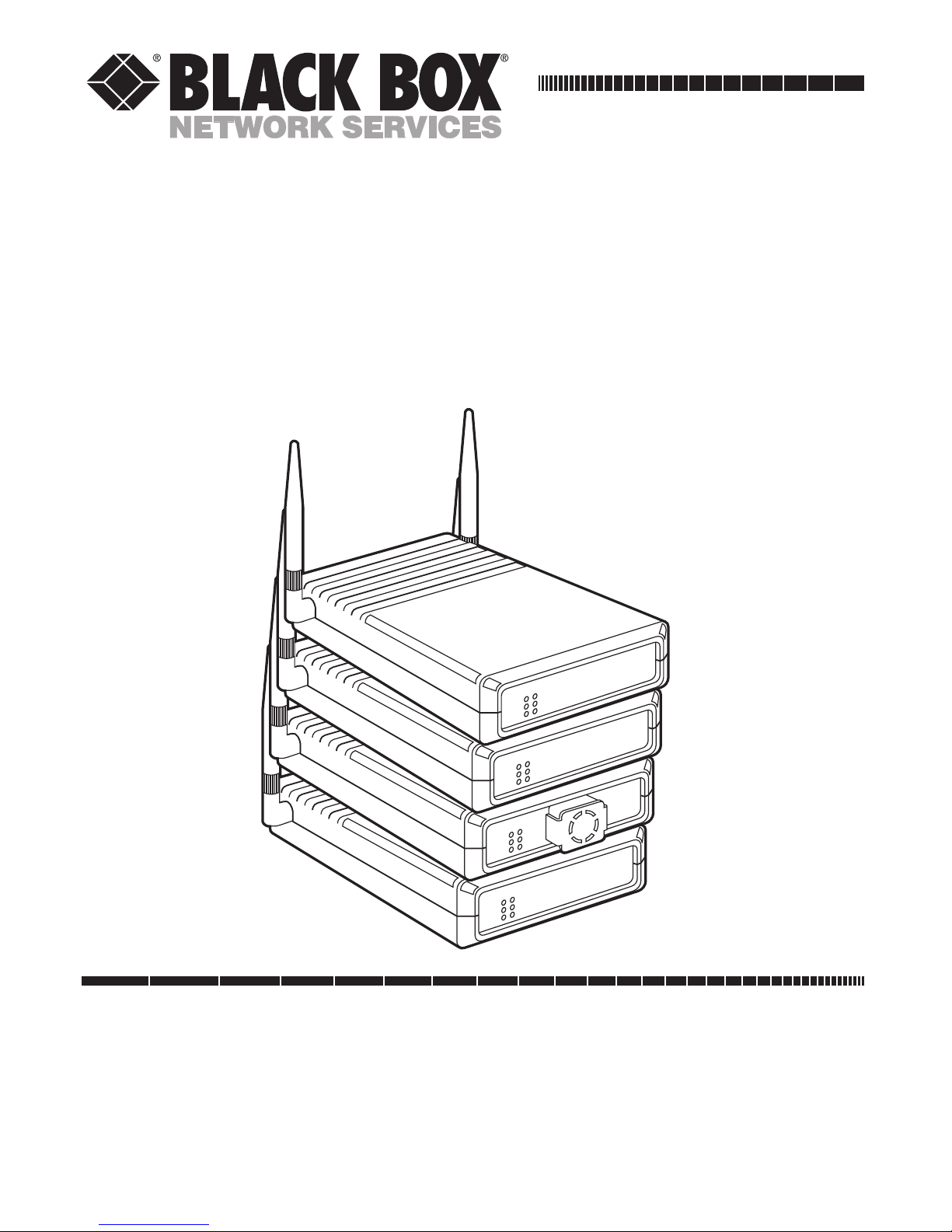

PWR

WLNK

ETHR

QLT

Wireless

Bridge

PWR

WLNK

ETHR

QLT

PWR

WLNK

ETHR

QLT

Workstation

Adapter

PWR

INFR

ETHR

LOAD

Wireless

Ethernet Hub

3-Mbps Wireless Ethernet

Hubs, Adapters, and Bridges

FEBRUARY 1998

LW001A LW004A LW008A LW011A

LW002A LW005A LW009A LW011AE

LW003A LW007A LW010A LW012A

LW012AE

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart J of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

The LW001A, LW005A, and LW007A are certified.

The LW001A, LW005A, and LW007A are UL 19.50 approved.

The LW002A, LW003A, LW004A, LW008A, LW009A, and LW0010A are UL,

UL/C, and TUV/GS approved.

All models are ETS 300-328 and VDE Class B approved.

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama,

sofá, alfombra o superficie similar puede bloquea la ventilación, no se

debe colocar en libreros o gabinetes que impidan el flujo de aire por los

orificios de ventilación.

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el

aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las

lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no

sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en

su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

TRADEMARKS

Apple®is a registered trademark of Apple Computer,

Inc.

Digital™ is a trademark of Digital Equipment

Corporation.

HP®is a registered trademark of Hewlett-Packard.

IBM®is a registered trademark of International

Business Machines Corporation.

Windows®is a registered trademark of Microsoft

Corporation.

ProComm®is a registered trademark of

DATASTORM TECHNOLOGIES, INC.™

All applied-for and registered trademarks are the

property of their respective owners.

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

Contents

1. Specifications..............................................97

2. Quick-Start Setup and Operation

for the Hub.................................................14

3. Introduction ...............................................16

3.1 The 3-Mbps Wireless Ethernet

Product Line.......................................16

3.2 Features of Wireless LANs .................27

4. Setting Up the LAN ...................................29

4.1 Installing the Hub

(LW001A or LW007A).......................29

4.2 Installing the Workstation Adapter

(LW002A or LW008A).......................38

4.3 Installing the 4-Port Workstation

Adapter (LW003A or LW009A) ........45

4.4 Installing the Wireless Bridge

(LW004A or LW010A).......................55

4.5 Setting Up a Basic Wireless

Ethernet Cell ......................................63

4.6 Setting Up Overlapping Cells............69

4.7 Associating with a Hub .......................71

4.8 Associating with Other Hubs..............73

4.9 Antennas..............................................74

5. Advanced Setup..........................................80

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

5.1 Accessing Advanced Setup

Functions ............................................80

5.1.1 Hub Main Menu.......................87

5.1.2 System Configuration

Menus........................................89

5.1.3 Current Station Parameters.....90

5.1.4 IP Related Items .......................91

5.1.5 WLAN Parameters....................95

5.1.6 Station Control Menu ..............105

5.2 Access Control Menu .........................108

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

1. Specifications

NOTE

All specifications apply to Hub models LW001A,

LW005A, and LW007A, Adapter models LW002A,

LW003A, LW008A, and LW009A, and Bridge models

LW004A and LW010A, unless otherwise noted.

Radio/Modem

Frequency—2.4 to 2.4835 GHz

Radio type—Spread spectrum, Frequency

Hopping

Transmission Power—10 or 100 mW

Modulation—GFSK

Data rate—1, 2, 3 Mbps

Cell size (LW001A, LW002A, LW003A, LW005A,

LW007A, LW008A, LW009A): open air—1000m

(3000 feet)

Cell size (LW001A, LW002A, LW003A, LW005A,

LW007A, LW008A, LW009A): indoor—200 m

(600 feet)

3-MBPS WIRELESS ETHERNET HUBS, ADAPTERS, AND BRIDGES

Range, open air (LW004A, LW010A)—Up to

7 miles (10 km)

Antenna diversity—LW001A, LW002A, LW003A,

LW005A: 2 attached antennas, 2 dBi omni;

LW007A, LW008A, LW009A: 2 detached

antennas, 2 dBi omni;

LW004A: 1 or 2 attached antennas, 2 dBi omni;

LW010A: 1 or 2 detached antennas, 2 dBi omni

Optional antennas, ordered separately (for use with

LW007A, LW008A, LW009A, and LW010A)—6 dBi

Omnidirectional Antenna (part

number LW011A); 8.5 dBi Unidirectional

Antenna (part number LW012A)

Maximum number of stations supported—256

Wireless LAN Interface

Standard—IEEE 802.11 D2

Media Access Protocol—CSMA/CA

Network Interface

LAN interface—10BASE-T
