Belkin OmniView Secure KVM Switch Manual de usuario

OmniView® Secure

KVM Switch

Control Control your computer or KVM switch

through a web browser—from anywhere

Start Here

Quick Installation Guide F1DN102Uea

F1DN104Uea

F1DN108Uea

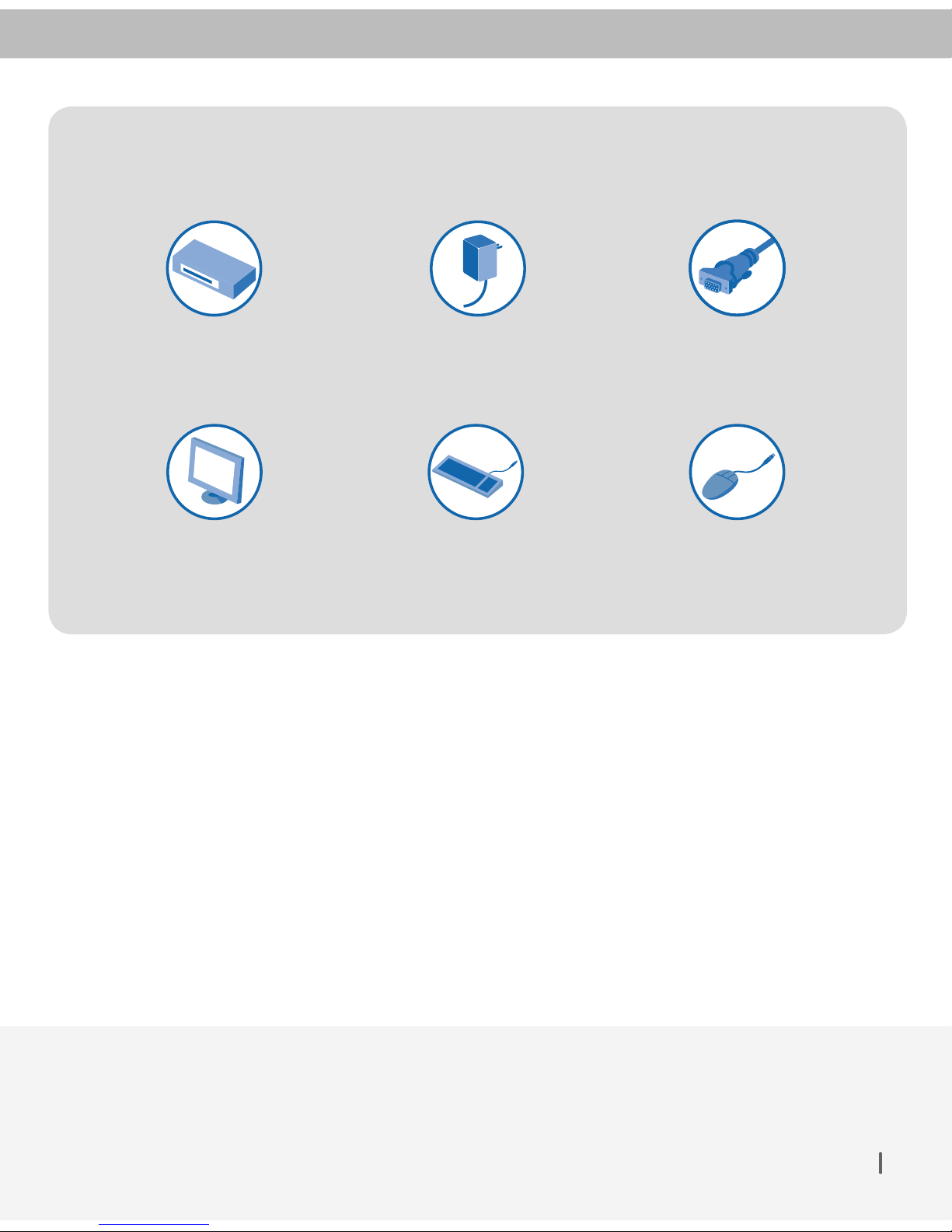

To install the Switch, you will need the following:

Introduction 1

Introduction

This Quick Installation Guide will guide you through the steps needed to install

the OmniView Secure KVM Switch (the Switch). If you have any problems during

this installation, please refer to the User Manual.

Belkin All-In-One USB KVM

Cable Kits (F3X1962bXX)

– 1 per computer

5V DC, 2.6A

Power Adapter

(included)

OmniView Secure

KVM Switch

(included)

USB KeyboardVGA Monitor

(“XX” = length in feet)

USB Mouse

Connect the Console to the Switch 2

NOTE:

Before you begin, make sure that all computer equipment and devices

are powered off, and that your USB keyboard and mouse work properly with all

your computers.

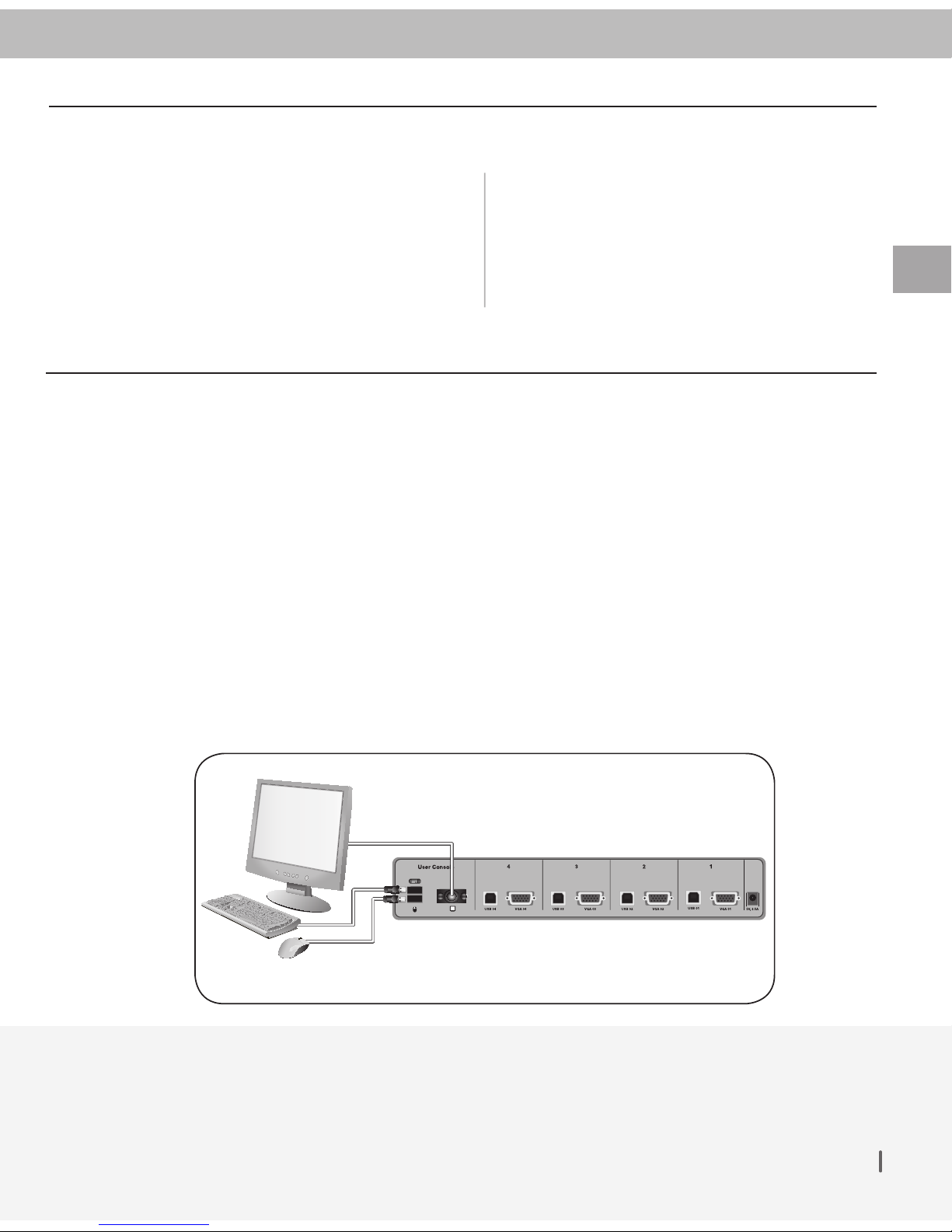

1.1 Connect your monitor to the VGA port on the back of the Switch

in the “User Console” section.

1.2 Connect your keyboard and mouse to the USB ports on the back

of the Switch in the “User Console” section.

Step 1 Connect the Console

to the Switch

Connect Computers to the Switch 3

Step 2 Connect Computers

to the Switch

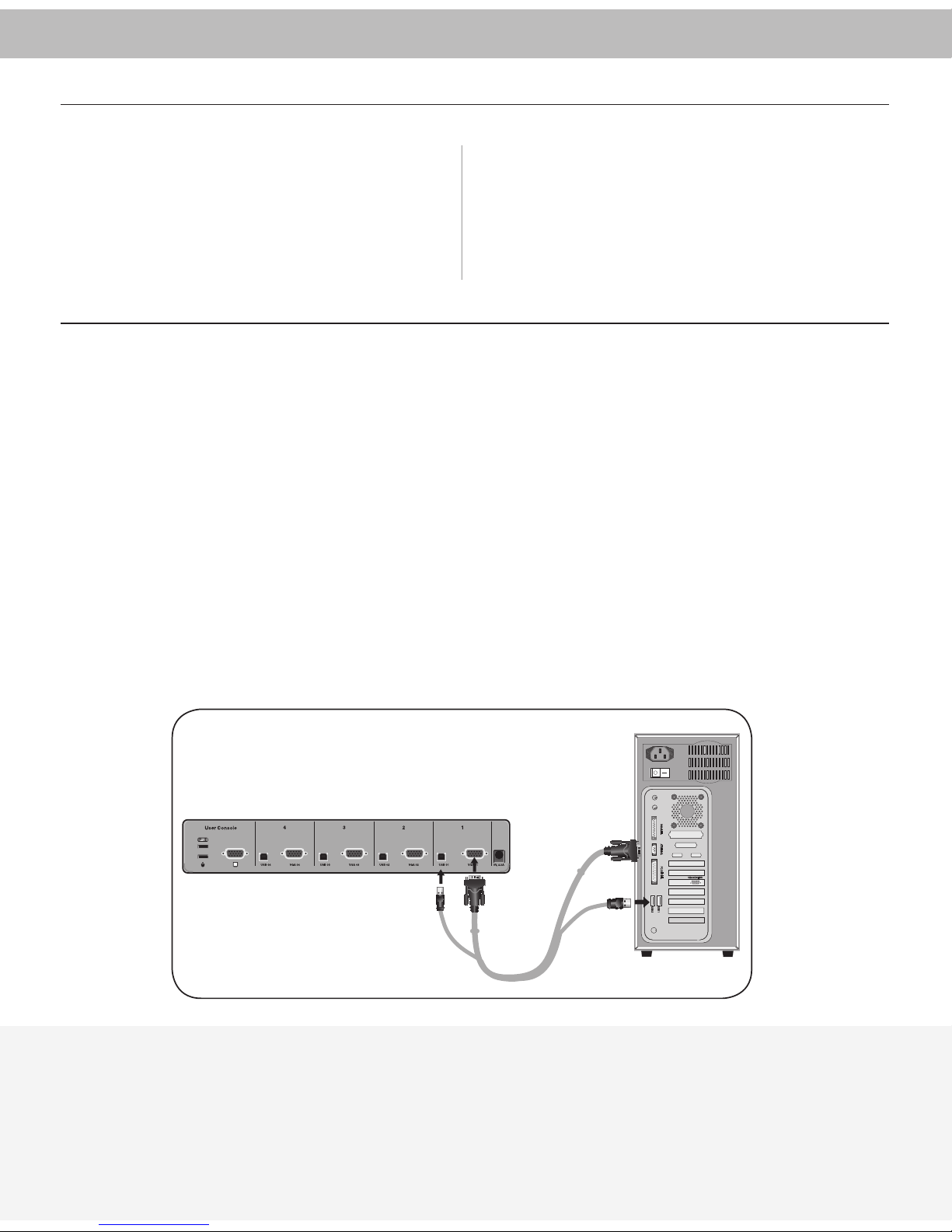

2.1 Using the Belkin All-In-One USB KVM Cable Kit, connect one end

of the VGA and USB cables to your computer.

2.2 Connect the other end of the cables to the ports on the Switch labeled

“VGA 01” and “USB 01”.

2.3 Repeat steps 1 and 2 for each additional computer you wish to connect.

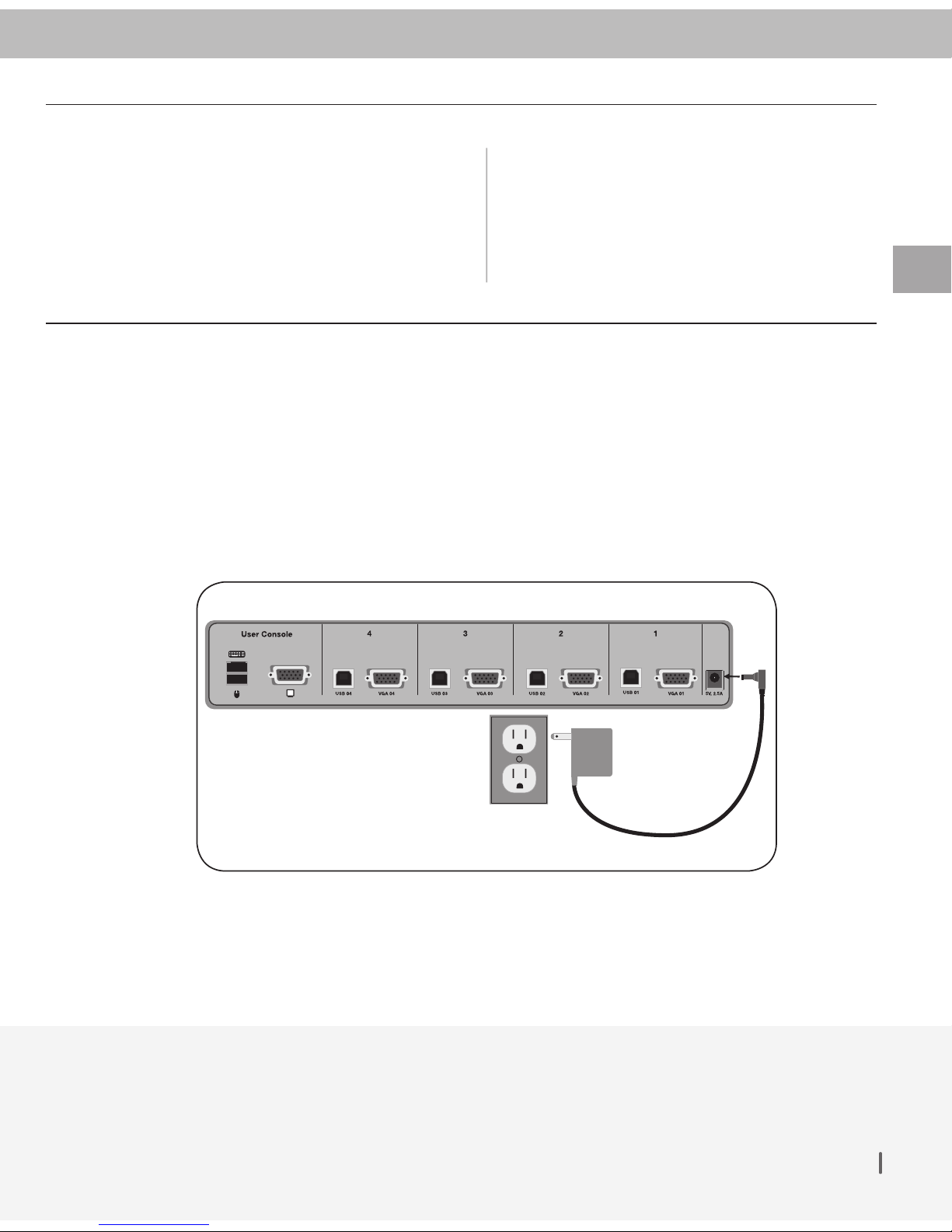

3.1 Attach the power adapter to the back of the Switch. Only use the power

adapter supplied with the Switch.

3.2 Power on your computers. All computers can be powered on simultaneously.

You are now ready to use the Switch. Please refer to your User

Manual for additional information.

Power Up the Systems 4

Step 3 Power Up the Systems

Belkin Ltd.

Express Business Park

Shipton Way, Rushden NN10 6GL

United Kingdom

+44 (0) 1933 35 2000

+44 (0) 1933 31 2000 fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk

Netherlands

+31 (0) 20 654 7300

+31 (0) 20 654 7349 fax

Belkin Iberia

Avda. Cerro del Aguila 3

28700 San Sebastián de los Reyes

Spain

+34 9 16 25 80 00

+34 9 02 02 00 34 fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt

France

+33 (0) 1 41 03 14 40

+33 (0) 1 41 31 01 72 fax

Belkin GmbH

Hanebergstrasse 2

80637 Munich

Germany

+49 (0) 89 143405 0

+49 (0) 89 143405 100 fax

Belkin Nordic

Knarrarnäsgatan 7

164 40 Kista

Sweden

+46 (0) 8 5229 1870

+46 (0) 8 5229 1874 fax

P75210ea

OmniView® Secure

KVM Switch

of respective manufacturers listed.

Commencez ici

Contrôlez Commandez votre ordinateur ou votre switch

KVM au moyen d’un navigateur Web – où que

vous soyez

Guide d’installation rapide F1DN102Uea

F1DN104Uea

F1DN108Uea

Switch KVM

Sécurisé OmniView

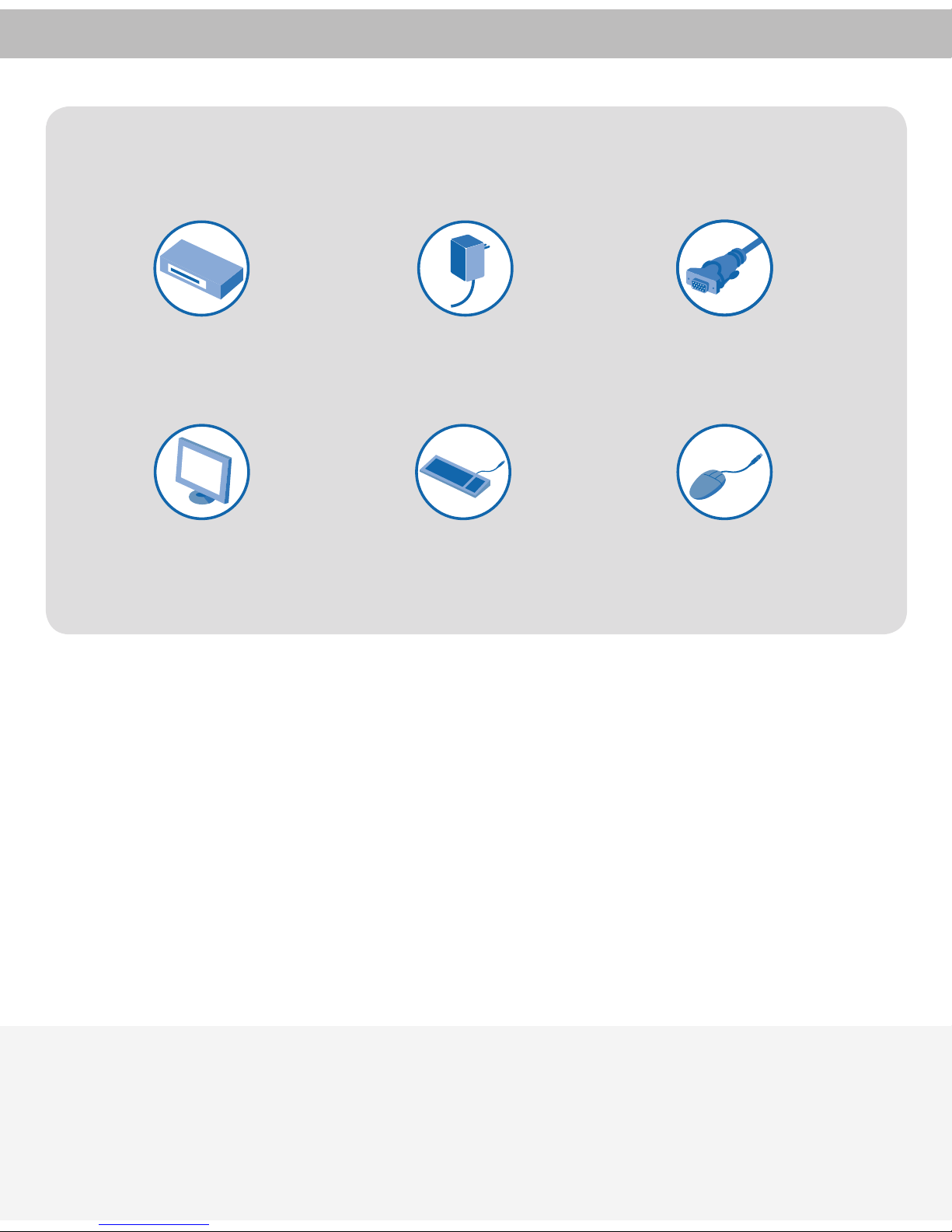

Pour installer le switch, vous avez besoin des éléments suivants :

Introduction | 1

Introduction

Ce guide d’installation rapide vous guidera à travers les étapes nécessaires à

l’installation du Switch KVM Sécurisé OmniView (le switch). Si vous rencontrez

des problèmes lors de l’installation, reportez-vous au manuel de l’utilisateur.

Kits de câbles KVM

USB tout-en-un Belkin

(F3X1962bXX) –

1 par ordinateur

Adaptateur de courant

5V CC, 2,6 A

(fourni)

Switch KVM

Sécurisé OmniView

(fourni)

Clavier USBMoniteur VGA

(« XX » indique la longueur en pieds)

Souris USB

Branchement de la console au switch | 2

REMARQUE :

Avant de commencer, assurez-vous que tout le matériel informatique

et tous les appareils sont hors tension, et que le clavier et la souris USB fonctionnent

correctement sur tous les ordinateurs.

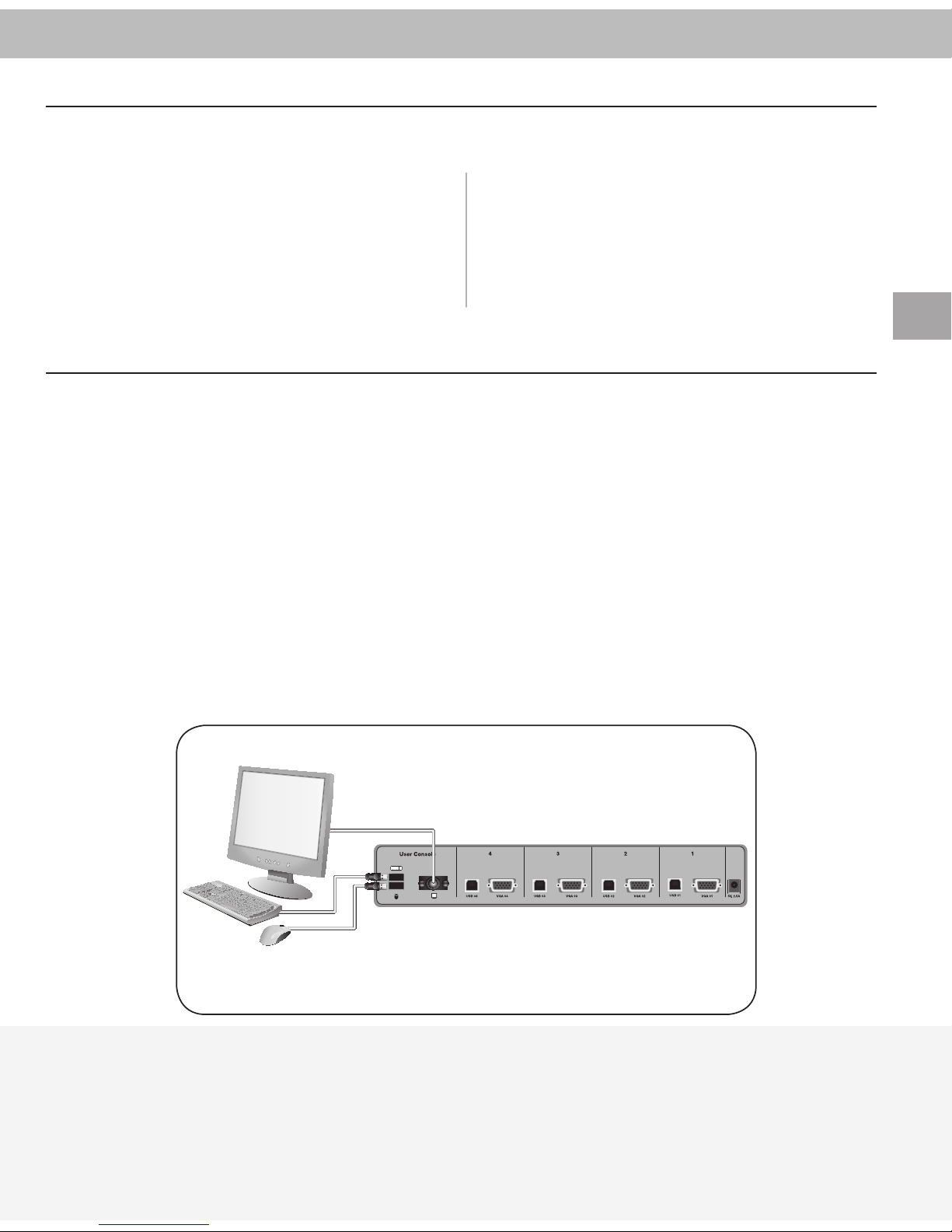

1.1 Branchez votre moniteur au port VGA à l’arrière du switch, dans

la partie « User Console » (console utilisateur).

1.2 Branchez votre moniteur au port VGA à l’arrière du switch, dans

la section « User Console » (console utilisateur).

Étape 1 Branchement de

la console au switch

Branchement de la console au switch | 3

Étape 2 Branchement des

ordinateurs au switch

2.1 À l’aide d’un Kit de câbles KVM USB tout-en-un Belkin, branchez une extrémité

du câble VGA et des câbles USB à votre ordinateur.

2.2 Branchez l’autre extrémité des câbles aux ports du switch « VGA 01 »

et « USB 01 ».

2.3 Répétez les étapes 1 à 2 pour chaque ordinateur supplémentaire devant

être raccordé.
