BasIP AA-07B Manual de usuario

USER MANUAL

OUTDOOR PANEL

AA-07B

123

456

7 8 9

*#T

AA-07B

AA-07B SILVER multi apartment panel is an excellent solution for oﬃce

buildings, apartment complexes and cottage communities.

A distinctive feature of this panel is a color TFT screen with backlight, as well

as a high-resolution IP camera with large viewing angles.

Full User Manual

Appearance

Device description

wiki.bas-ip.com

EAN: 5060514912393 (SILVER)

Proximity sensors.

Keypad.

Reader.

Backlight.

Loudspeaker.

Camera.

4.3’’ Display.

OUTDOOR PANEL

Main features

Panel type: Multi-apartment.

Display: 4.3’’ TFT, color with backlight.

Keypad: Backlight mechanical buttons.

Camera: 1/4”.

Angle: 80° horizontal x 54° vertical.

Resolution: 1.3 Мp.

Output video: HD (1280 × 720), H.264 Main Proﬁle.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 LuX.

Protection class: IP65.

Working temperature: -40 — +65 °С.

Power consumption: 6,5 W, in standby — 3,6 W.

Power supply: +12 V DC.

Body: Aluminium alloy.

Colors: Silver.

Dimensions for installation: 140 × 350 × 60 mm.

Size of the panel: 155 × 375 × 55 mm.

Installation: Flush, surface with BR-AA bracket.

Eng

Completeness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Flush mount bracket

Set of wires with connectors for connection of power supply,

lock, and additional modules

A set of plugs for connections

Set of set screws with a wrench

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a network

switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps.

Wires must be brought for the connection of alarm loops and home

automation (optional).

Connection scheme of electromagnetic lock using

uninterruptible power supply UPS-DP/S

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

Electromagnetic Lock

SH-45

Door Sensor

SH-42

(optional)

Exit Button

GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

4EAN: 5060514912393 (SILVER)

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

Connection scheme of electromagnetic lock using

third-party power supply for the lock

Connection scheme of electromechanical lock using

uninterruptible power supply UPS-DP/S

Connection scheme of electromechanical lock using

third party power supply for the lock

+12V

Electromagnetic Lock -+

Electromechanical lock

+12V

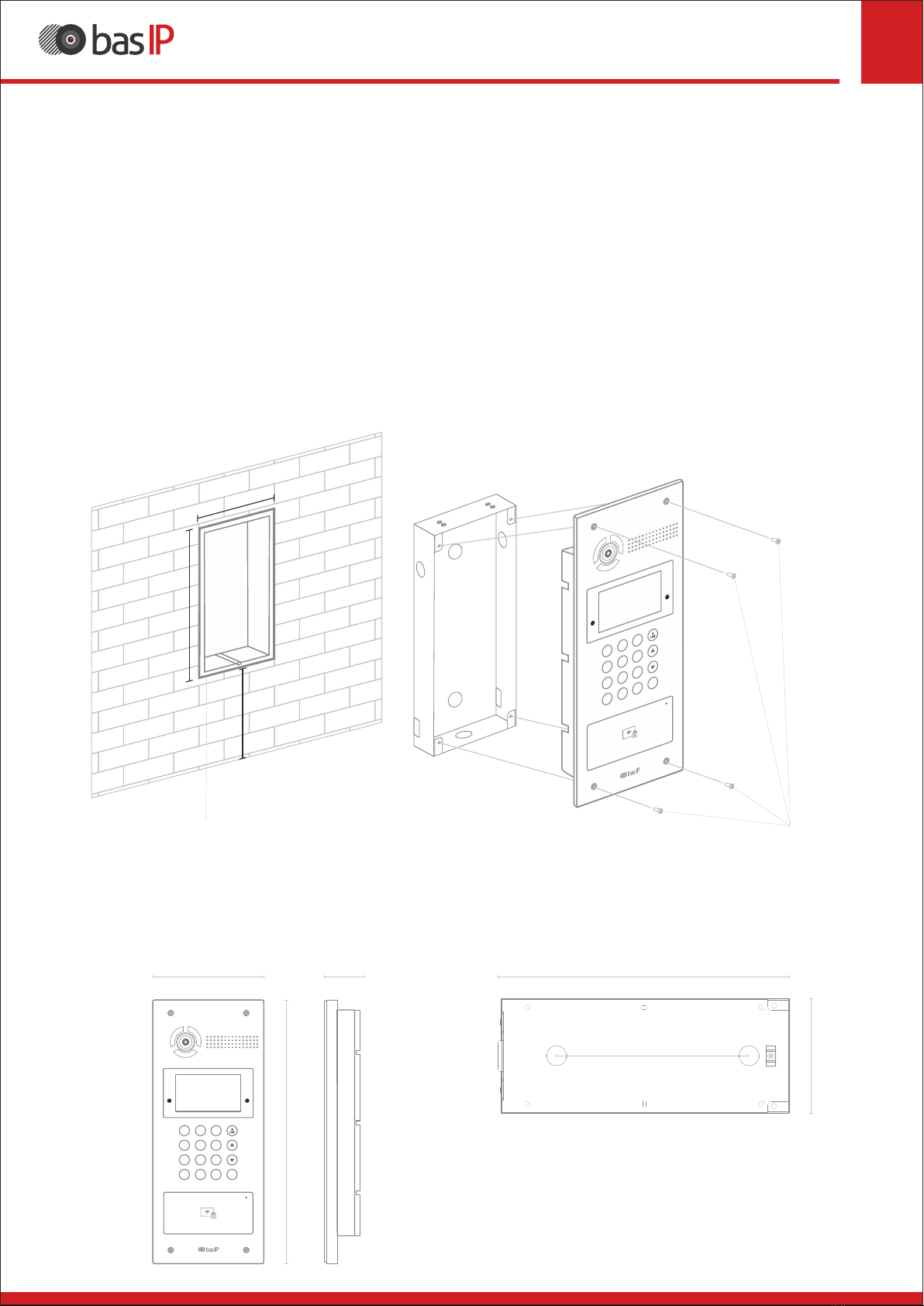

Mechanical mounting

Attention: the hole at the bottom is designed to drain the water. Do not

intentionally close it. Also it is necessary to make a drain for water at the

bottom of the niche which will serve to divert water out.

Before installation of the outdoor panel it is necessary to provide a hole or a

recess into a wall with dimensions 141×351x61 mm (for ﬂush mount)

dimensions of the bracket (mounting box) = 140×350×60 mm.

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Outdoor Panel Flush Bracket

350 mm

140 mm

Niche ScrewsOutdoorPanel

141 mm

351 mm

150-160 cm

Eng

155 mm

375 mm

55 mm

123

456

7 8 9

*#T

239 mm

123

456

789

*#T

Flush Bracket

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

6EAN: 5060514912393 (SILVER)
