USER MANUAL
OUTDOOR PANEL
AV-01BD
AV-01BD
This individual call panel is very different for the better in design and
characteristics from ordinary panels installed in houses and apartments.
Thanks to IP65 protection, the panel can be easily installed on the street
without fear of heavy rain and other “joys” of nature.
Full User Manual
2
Appearance
Device description
wiki.bas-ip.com
EAN: 5060514912492
OUTDOOR PANEL
Main feature
Panel type: Individual.
Display: No.
Keypad: No.
Camera: 1/4”, adjustable camera angle by 15°.
Angle: 90° horizontal x 56° vertical.
Resolution: 1 Мp.
Output video: HD (1280 × 720), H.264 Main Profile.
Night backlight: 6 LEDs.
Light sensitivity: 0,01 LuX.
Protection class: IP65.
Working temperature: -40 — +65 °С.
Power consumption: 5,5 W, in standby — 2,5 W.
Power supply: +12 V DC, PoE.
Body: Metallic.
Colors: Titanium gray.
Dimensions for installation: 104 × 180 × 60 mm.
Size of the panel: 115 × 190 × 45 mm.
Installation: Flush, surface with BR-AV bracket.
Card reader.
Call button.
Place for name label.
Loudspeaker.
Light sensor.
Microphone.
Camera.
Backlight.
1
2
3
4
5
6
7
8
-
-
-
-
-
-
-
-
1
3
2
4
5
7
6
8
3
Eng
Completness check of the product
Before installation of the outdoor panel, it is necessary to check that
it is complete and all components are available.
Outdoor panel kit includes:
Outdoor panel
Manual
Flush mount bracket
Set of wires with connectors for connection of power supply,
lock, and additional modules
A set of plugs for connections
Wrench set screws
1 pc
1 pc
1 pc
1 pc
1 pc
1 pc
After verifying the device's completeness, you can switch to the outdoor panel
connection.
For connection you will need::
Electrical connection
An Ethernet UTP CAT5 or higher cable connected to a network
switch / router.
Cable length recommendations
The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,
according to the IEEE 802.3 standard.
Power supply at +12 V, 2 amps, if there is no PoE.
Wires must be brought for the connection of alarm loops and home
automation (optional).

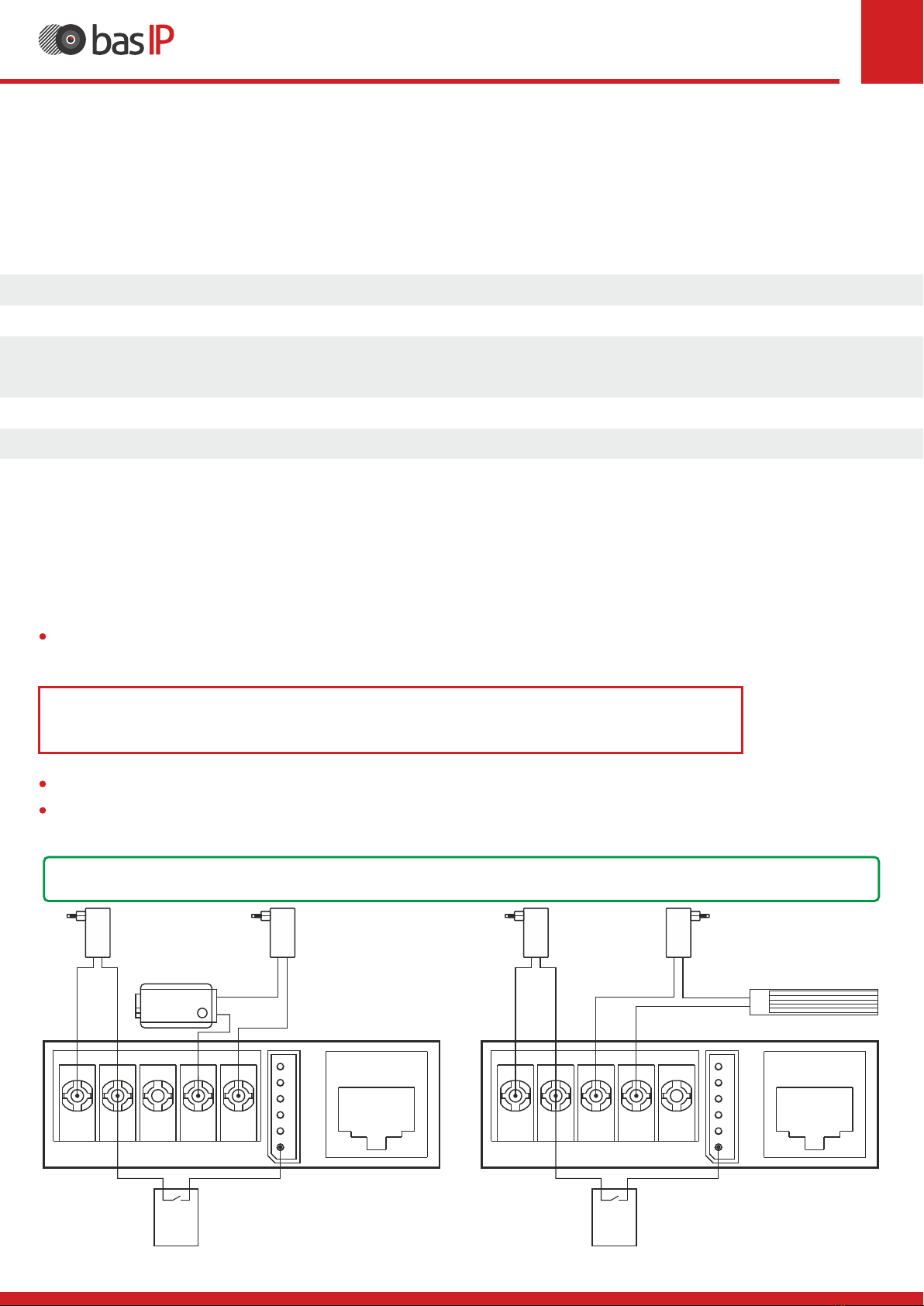

Connection scheme of electromechanical lock
using external power supply for panel and the lock.
You can connect any type of electromechanical or electromagnetic lock for which the switched current
does not exceed 5 Amps.
Connection scheme of electromagnetic lock
using external power supply for panel and the lock.
+12V GND NC COM NO
485-
485+
DS
DIN
GND
EXIT
+12V
DC
+-
SH-45
Exit Button
GND
+12V
LAN (PoE)
Electromechanical
lock
Power supply
for the panel Power supply
for the lock
+12V
DC
+-
SH-45
Exit Button
GND
+12V
Power supply
for the panel Power supply
for the lock
Electromagnetic Lock
+12V GND NC COM NO
485-
485+
DS
DIN
GND
EXIT
LAN (PoE)
+12V
DC
+-
+12V
DC
+-
4
Mechanical mounting
Attention: the hole at the bottom is designed to drain the water. Do not
intentionally close it. Also it is necessary to make a drain for water at the
bottom of the niche which will serve to divert water out.
Before mounting the door panel, a hole or recess in the wall with dimensions
of 104 × 180 × 60 mm (for flush mounting) must be provided.
It is also necessary to provide supply of a power cable, additional modules and
the local network.
EAN: 5060514912492
Outdoor Panel Flush Bracket
180 mm
104 mm
115 mm 45 mm
190 mm
108 mm
Niche
104 mm
180 mm
150-160 cm
Flush Bracket Outdoor Panel
A hole for water flow.
Please do not close during installation.
Gutter: 20 mm
Depth: 60 mm
Screws
5
Eng
Warranty
The warranty card number
Model name
Serial number
Seller name
With following stated terms of warranty is familiar, functional test was
performed in my presence:
Customer signature
Warranty conditions
The warranty period of the product — 36 (thirty-six) months from
the date of sale.
Transportation of product must be in its original packaging or supplied one
by the seller.
The product is accepted in warranty repair only with a properly filled warranty
card and the presence of intact stickers or labels.
The product is accepted for examination in accordance with the cases
provided by law, only in the original packaging, in a full complete set,
appearance corresponding to the new equipment and presence of all relevant
properly filled documents.
This warranty is in addition to the constitutional and other consumer rights
and in no way restrict them.
Terms of warranty
The warranty card must indicate the name of the model, serial number,
purchase date, name of the seller, seller company stamp and
the customer’s signature.
Delivery to the warranty repair is carried out by the buyer himself.
Warranty repairs carried out only during the warranty period specified
in the warranty card.
The service center is committed to do everything possible to carry out
the repair warranty products, up to 24 working days. The period spent
on the restoration of product functionality is added to the warranty period.
6
AA-01BD
Данная индивидуальная вызывная панель сильно отличается в лучшую
сторону по дизайну и характеристикам от обычных панелей,
установленных в домах и квартирах. Благодаря степени защиты IP65,
панель можно без проблем устанавливать на улице, не боясь сильного
дождя и прочих “радостей” природы.
Описание устройства
ВЫЗЫВНАЯ ПАНЕЛЬ
Тип панели: Индивидуальная.
Дисплей: Нет.
Тип клавиатуры: Нет.
Камера: 1/4”, регулировка угла обзора камеры на 15°.
Угол обзора: По горизонтали 90°, по вертикали 56°.
Разрешение камеры: 1 Мp.
Выходное видео: HD (1280 × 720), H.264 Main Profile.
Ночная подсветка: 6 светодиодов.
Минимальная освещенность: 0,01 LuX.
Класс степени защиты: IP65.
Температурный режим: -40 — +65 °С.
Потребление питания: 5,5 Вт,
в режиме ожидания — 2,5 Вт.
Питание: +12 В, PoE.
Корпус: Металлический.
Цветовое решение: Titanium gray.
Размер под установку: 104 × 180 × 60 mm.
Размер самой панели: 115 × 190 × 45 mm.
Тип установки: Врезная, накладная с BR-AV.
Общие характеристики
Полная инструкция
wiki.bas-ip.com
Внешний вид
EAN: 5060514912492
Считыватель карт.
Кнопка вызова.
Табличка с номером.
Динамик.
Датчик освещенности.
Микрофон.
Камера.
Подсветка.
1
2
3
4
5
6
7
8
-
-
-
-
-
-
-
-
1
3
2
4
5
7
6
8
7
Рус
Проверка комплектности продукта
Перед установкой вызывной панели обязательно нужно проверить ее
комплектность и наличие всех компонентов.
В комплект панели входит:
Вызывная панель
Инструкция по установке
Кронштейн для врезной установки
Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей
Комплект заглушек для соединений
Установочные винты с ключом
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
После проверки комплектности устройства можно переходить
к подключению.
Для подключения понадобится:
Электрическое подключение
Кабель Ethernet UTP cat5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера.
Должны быть подведены провода для подключения шлейфов
сигнализации и домашней автоматики (опционально).
К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,
у которых коммутируемый ток не превышает 5 Ампер.
Схема подключения электромеханического замка
при внешнем источнике питания для замка.
Схема подключения электромагнитного замка
с использованием внешнего блока питания для замка.
+12V GND NC COM NO
485-
485+
DS
DIN
GND
EXIT
+12V
DC
+-
SH-45
Кнопка выхода GND
+12V
Блок питания
для панели Блок питания
для замка
+12V
DC
+-
GND
+12V
Блок питания
для панели Блок питания
для замка
Электромагнитный
замок
+12V GND NC COM NO
485-
485+
DS
DIN
GND
EXIT
Локальная сеть
Электро-
механический замок
Локальная сеть
SH-45
Кнопка выхода
+12V
DC
+-
+12V
DC
+-
8
Механический монтаж
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 104×180×44 мм (для врезного монтажа).
EAN: 5060514912492
Вызывная панель Кронштейн
180 мм
104 мм
115 мм 45 мм
190 мм
108 мм
Ниша
104 мм
180 мм
150-160 cм
Кронштейн Вызывная панель
Отверстие для стока попавшей воды.
Не закрывайте пожалуйста при монтаже.
Желоб: 20 мм
Глубина:60 мм
Винты
9
Рус
Гарантия
Условия гарантии
Гарантийный талон №
Наименование модели
Серийный номер
ФИО продавца
С нижеприведенными условиями гарантии ознакомлен, проверка
работоспособности произведена в моем присутствии:
Подпись покупателя
Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев
со дня продажи.
Транспортировка изделия должна производиться в оригинальной или
поставляемой продавцом упаковке.
Изделие принимается в гарантийный ремонт только с правильно
заполненным гарантийным талоном, и наличием неповрежденных
пломб или наклеек.
Изделие принимается на экспертизу, в соответствии с предусмотренными
законом случаями, только в оригинальной упаковке, полной комплектации,
отвечающем новому оборудованию товарном виде, и наличию всех
соответствующих правильно заполненных документов.
Настоящая гарантия является дополнением к конституционным и иным
правам потребителей и ни в коей мере не ограничивает их.
Условия гарантии
В гарантийном талоне должно быть указано наименование модели,
серийный номер, дата продажи, ФИО продавца, печать торговой
организации и подпись покупателя.
Доставка в гарантийный ремонт осуществляется самим покупателем.
Гарантийный ремонт производится только в течение гарантийного срока
указанного в данном гарантийном талоне.
Сервисный центр обязуется сделать все возможное, для проведения
ремонта гарантийного изделия, в срок до 90-а рабочих дней. Срок,
затраченный на восстановление работоспособности изделия, добавляется
к установленном гарантийному сроку.
Notes
Tabla de contenidos
Idiomas:
Otros manuales de Sistema de intercomunicación de basIP
basIP
basIP AA-12FB Manual de usuario
basIP
basIP AA-07FB Manual de usuario
basIP
basIP AQ-07LL Manual de usuario
basIP
basIP AQ-07LW Manual de usuario
basIP
basIP BI-02B Manual de usuario
basIP
basIP AA-07BD Manual de usuario
basIP
basIP AV-03D Manual de usuario
basIP
basIP AA-07FB Manual de usuario
basIP
basIP AA-07BD Manual de usuario
basIP
basIP AV-05FD Manual de usuario
basIP
basIP AT-10 Manual de usuario
basIP
basIP AA-07BD Manual de usuario
basIP
basIP AV-04SD Manual de usuario
basIP
basIP SP-03 Manual de usuario
basIP
basIP AV-03BD Manual de usuario
basIP
basIP AT-10 Manual de usuario
basIP
basIP AM-02 Manual de usuario
basIP
basIP AV-04FD Manual de usuario
basIP
basIP SH-47T Manual de usuario
basIP
basIP AV-04SD Manual de usuario
