Atlantic Oniris RAF3H-i2g Manual de usuario

1

Nous vous remercions d’avoir choisi cet appareil et de nous avoir ainsi témoigné votre conance. Le

radiateur que vous venez d’acquérir a été soumis à de nombreux tests et contrôles an d’en assurer

la meilleure qualité et ainsi vous apporter une entière satisfaction

Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d’utilisation pour améliorer

votre bien-être.

Conservez la notice, même après l’installation du radiateur.

Sommaire

Modèles Horizontal (RAF3H-i2g) / Vertical (RAF3V-i2g) / Plinthe (RAF3P-i2g)

Mise en garde p 2

Déclaration de Conformité Directive RED 2014/53/UE p 3

1 - INSTALLATION DE L'APPAREIL p 4

1.1 - Installation de l'appareil p 4

1.2 - Installation des appareils Horizontaux et Plinthe p 5

1.3 - Installation des appareils Verticaux p 7

1.4 - Entretien p 9

2 - PRISE EN MAIN p 10

2.1 - Le boîtier de commande p 10

2.2 - Mettre en marche / Mettre en veille p 10

2.3 - Verrouiller / déverrouiller les commandes p 10

2.4 - L'interrupteur p 10

2.5 - Première mise en marche p 10

3 - CONNECTIVITE p 12

3.1 - Accéder aux connectivités p 12

4 - REGLAGES DE LA TEMPERATURE p 15

4.1 - Température de consigne p 15

5 - MODES DE FONCTIONNEMENT p 15

5.1 - Le mode Auto (non disponible en version Bas) p 16

5.2 - Le mode Basic p 17

5.3 - Le mode Prog p 17

6 - FONCTIONS DETECTION p 20

6.1 - Fenêtre ouverte / Fenêtre fermée p 20

6.2 - Occupation (non disponible en version Bas) p 21

7 - MODE EXPERT p 22

8 - DELESTAGE p 24

9 - ASSISTANCE p 24

Identication de l'appareil p 26

2

MISE EN GARDE

- Attention surface très chaude, caution hot surface.

ATTENTION :

Certaines parties de ce produit peuvent devenir très chaudes et

provoquer des brûlures. Il faut prêter une attention particulière en

présence d’enfants et de personnes vulnérables

Il convient de maintenir à distance de cet appareil les enfants de

moins de 3 ans, à moins qu’ils ne soient sous une surveillance

continue.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre

l’appareil en marche ou à l’arrêt, à condition que ce dernier ait

été placé ou installé dans une position normale prévue et que ces

enfants disposent d’une surveillance ou aient reçu des instructions

quant à l’utilisation de l’appareil en toute sécurité et en comprennent

bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans

ne doivent ni brancher, ni régler ni nettoyer l’appareil, et ni réaliser

l’entretien de l’utilisateur.

Cet appareil peut être utilisé par des enfants âgés d’au moins

8 ans et par des personnes ayant des capacités physiques,

sensorielles ou mentales réduites ou dénuées d’expérience ou

de connaissance, s’ils (si elles) sont correctement surveillé(e)s

ou si des instructions relatives à l’utilisation de l’appareil en toute

sécurité leur ont été données et si les risques encourus ont été

appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le

nettoyage et l’entretien par l’usager ne doivent pas être effectués

par des enfants sans surveillance.

Respectez les distances minimales au sol, aux parois et avec

l’ameublement pour l’emplacement de l’appareil.

L’appareil de chauffage ne doit pas être placé juste en dessous

d’une prise de courant.

L’appareil doit être directement raccordée à une canalisation xe

dans laquelle est incorporé un dispositif de déconnexion omnipolaire

conforme aux règles d’installation.

Si le câble d’alimentation est endommagé, il doit être remplacé

par le fabricant, son service après-vente ou une personne de

qualication similaire an d’éviter un danger.

3

A la première mise en chauffe, une légère odeur peut apparaître

correspondant à l’évacuation des éventuelles traces liées à la

fabrication de l’appareil.

An d’éviter une surchauffe et pour des raisons de sécurité,

ne pas couvrir l’appareil de chauffage.

La notice d’utilisation de cet appareil est disponible sur le site internet

ou en contactant le service après-vente.

4

DECLARATION DE CONFORMITE

DIRECTIVE RED 2014/53/UE (*)

Par la présente, la Société Thermor déclare que l’équipement

référencé ci-dessous est conforme aux exigences essentielles de

la directive RED 2014/53/UE.

La déclaration de conformité UE complète de cet équipement est

disponible à l'adresse internet suivante :

https://www.atlantic.fr/Declaration-conformite-UE-RED

Désignation : Radiateur avec carte radio i2g

Modèles : voir la référence du modèle en entête de notice

Caractéristiques :

Bandes de fréquence radio utilisées par l’Emetteur-Récepteur

868MHz à 868.6MHz

868.7MHz à 869.2MHz

869.7MHz à 870MHz

Puissance de radiofréquence maximale : <25mW

Equipement Hertzien de Classe 2 : peut être mis sur le marché

et mis en service sans restrictions.

Portée radio : de 100 à 300 mètres en champ libre, variable selon les

équipements associés (portée pouvant être altérée en fonction des

conditions d'installation et de l'environnement électromagnétique).

La conformité aux normes radio et Compatibilité

électromagnétiqueaétévériéparl’organismenotié0081:

LCIE France, Fontenay aux Roses.

5

Si vous avez un revêtement mural

posé sur mousse il faut mettre une

cale sous le support de l’appareil

d’épaisseur égale à celle de la

mousse an de conserver un espace

libre derrière pour ne pas perturber

sa régulation.

1 - INSTALLATION DE L’APPAREIL

1.1 - Installation de l’appareil

Votre appareil est livré avec son support mural. Le choix des vis

et des chevilles dépend cependant de la nature de votre mur et il

vous appartient de valider que vous utiliserez les vis et chevilles

adaptées en fonction du poids de l’appareil.

Une fois le couvercle du carton enlevé, vous pouvez retirer le

support mural, qui vous servira de gabarit pour le perçage des

trous.

Pour faciliter le raccordement, cet appareil (version horizontale et

basse) a été conçu an qu’il tienne debout le temps du raccordement.

Dans le cas d’un appareil Vertical, veillez à poser l’appareil dans

sa cale contre le mur jusqu’à la mise en place sur le support mural.

1.1.1 - Règles d’installation

Cet appareil a été conçu pour être installé dans un local résidentiel.

L’installation doit être faite dans les règles de l’art et conforme aux

normes en vigueur dans le pays d’installation (NFC 15100 pour la

France). Sa plage de fonctionnement est de -10°C à 55°C.

Installer l'appareil à une distance de 12cm du sol et respecter les

distances minimales avec l’ameublement pour l’emplacement de

l’appareil (cf. schéma).

Ne pas installer d'étagère au dessus des appareils verticaux.

Modèle Horizontal et Plinthe Modèle Vertical

15 15

12 50

cotes en cm

60 cm

3 m

Volume

60 cm

2,25 m

Volume

Cotes en cm

6

Ne pas installer l'appareil dans un courant d’air susceptible

de perturber sa régulation (sous une Ventilation Mécanique

Centralisée, etc).

L’appareil ne doit pas être placé juste en dessous d’une prise

de courant.

Ne pas installer l’appareil dans le volume 1 des salles de bains.

Les appareils utilisés dans les salles de bains doivent être

installés de façon telle que les interrupteurs et autres dispositifs

de commande de l’appareil ne puissent être touchés par une

personne dans la baignoire ou la douche.

L'installation d'un appareil en altitude provoque une

élévation de la tempérautre de sortie d'air (de l'ordre de

10°C par 1000 m de dénivelé).

Il est fortement déconseillé de monter les appareils au dessus

d'une altitude de 1000 m (risque de mauvais fonctionnement). Il

est interdit de monter un appareil vertical horizontalement et vice-

versa. Il est interdit d'utiliser l'appareil en conguration mobile, sur

pieds ou roulettes.

1.2 -Installation des appareils Horizontaux et plinthe

1.2.1 - Fixer le support mural au mur

Etape 1

Modèle Horizontal Modèle Plinthe

Points de

perçage A

Posez le support mural au sol. Repérez les points de perçage A.

Ceux-ci donnent la position des xations inférieures.

Nota : Ne pas installer de tablette à moins de 50 cm au dessus

des appareils Horizontaux.

Ne pas installer d'étagère au dessus des appareils verticaux.

7

Etape 2

Modèle Horizontal Modèle Plinthe

Points de

perçage A

Points de

perçage B

Remontez le support mural en faisant coïncider les points de perçage

A avec les trous inférieurs du support mural.

Pointez les 2 points de perçage B à l’aide d’un stylo

Etape 3

Percez les 4 trous et mettez les chevilles adaptées à votre mur

(ex. plaque de plâtre, béton). Positionnez le support mural et

vissez.

1.2.2 - Raccorder le radiateur

L’appareil doit être alimenté en 230V 50 Hz.

L'appareil doit être directement raccordé à une canalisation

xe dans laquelle est incorporée un dispositif de deconnexion

omnipolaire conforme aux règles d'installation.

Le raccordement au secteur se fera à l’aide du câble 3 ls (Marron

= Phase, Bleu = Neutre, Noir = Fil pilote) par l’intermédiaire d’un

boîtier de raccordement.

Dans des locaux humides comme les cuisines, les salles de bains,

il faut installer le boîtier de raccordement à au moins 25 cm du sol.

L’installation doit être équipée d’un dispositif de protection de type

disjoncteur, différentiel 30mA.

Leraccordementàlaterreestinterdit.Nepasbrancherlel

pilote (noir) à la terre.

Si le câble d’alimentation est endommagé, il doit être remplacé

par le fabricant, son service après-vente ou une personne de

qualication similaire an d’éviter un danger.

8

Si l’appareil pilote ou piloté est protégé par un différentiel 30mA

(ex : salle de bain) il est nécessaire de protéger l’alimentation du l

pilote sur ce différentiel.

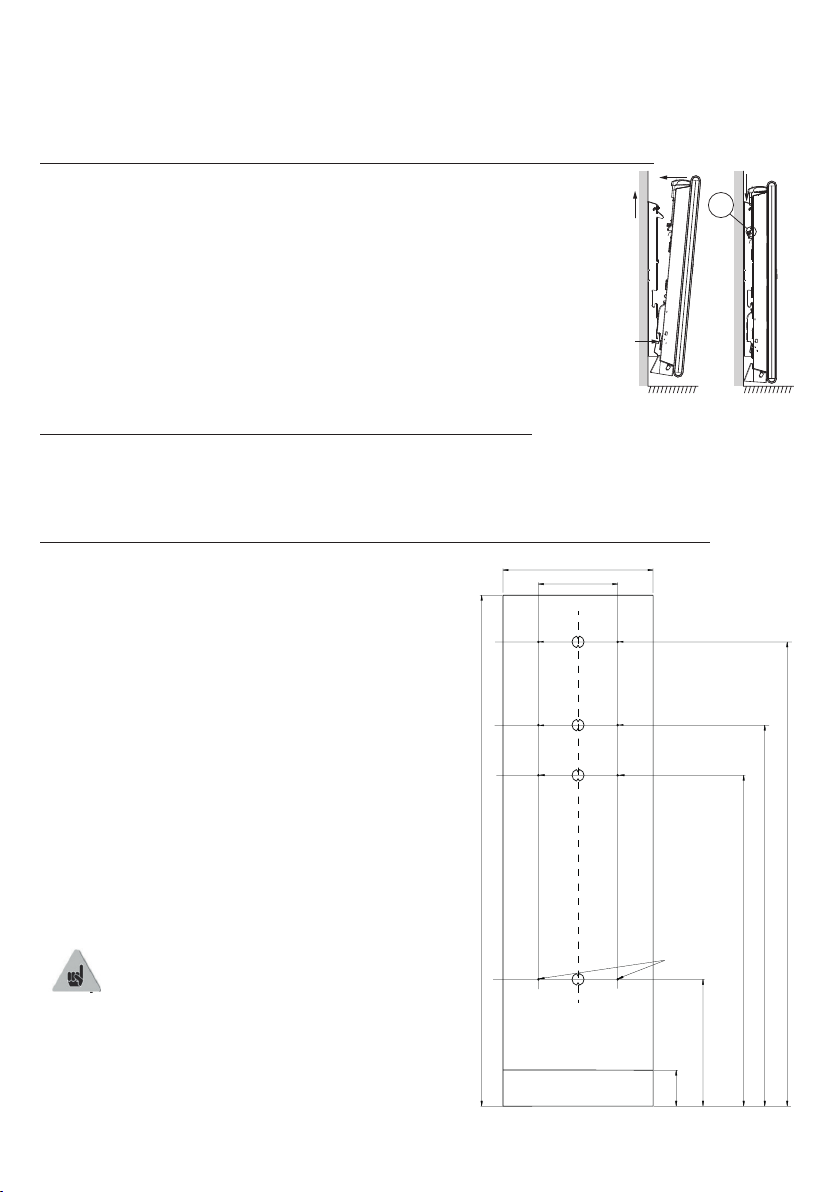

1.2.3 - Verrouiller l’appareil sur son support mural

1.3 - Installation des appareils verticaux

Une fois le couvercle du carton enlevé, vous trouverez un gabarit

en carton pour le perçage des trous.

1.3.1- Préparation à l'installation des supports muraux

- Utilisez le gabarit de pose.

• Repérez le milieu de l'appareil

à l'aide de la ligne en pointillé.

• Repérez les 4 points de

perçage pour la xation du

radiateur et pointez les avec un

crayon.

- Percez les 4 trous de xation du

radiateur et insérez les chevilles.

- Insérez les vis dans les chevilles

(laissez les vis dépasser de 6mm

maxi).

- Dévissez les pattes d'accrochage

de l'appareil à l'aide d'un tournevis

Prévoyez des chevilles et des

vis adaptées à votre type de

mur en fonction du poids de l'appareil

(les vis et chevilles ne sont pas

fournies).

- Poser l’appareil sur le support S selon

schéma.

- Ramener l’appareil vers le support puis le relever

(èches 1 et 2).

- Introduire les pattes du support dans les trous de

l’appareil, rabaisser (èche 3).

- Verrouiller en tournant les 2 verrous V d’un demi

tour, votre appareil est xé

Points de perçage inférieurs

1000W, 1500W, 2000W

Points de perçage 1000W

Points de perçage 1500W

Points de perçage 2000W

500

264

Bas du Produit

Sol

1545

1101

1268

1700

422

120

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de Atlantic

Atlantic

Atlantic SFEG Manual de usuario

Atlantic

Atlantic KEA Manual de usuario

Atlantic

Atlantic R4GHbis-i2g Manual de usuario

Atlantic

Atlantic F125 DESIGN Manual de usuario

Atlantic

Atlantic GALAPAGOS RFM5H Manual de usuario

Atlantic

Atlantic Odyssee F117 Manual de usuario

Atlantic

Atlantic SOKIO Manual de usuario

Atlantic

Atlantic F17 Guía de inicio rápido

Atlantic

Atlantic DORIS Digital Mixte Manual de usuario

Atlantic

Atlantic Oniris AH503910 Manual de usuario

Atlantic

Atlantic 2012 Manual de usuario

Atlantic

Atlantic Nirvana RMGD-MK21 Manual de usuario

Atlantic

Atlantic Olympe Classique Manual de funcionamiento

Atlantic

Atlantic THEOLA Manual de usuario

Atlantic

Atlantic SOLIUS Guía de inicio rápido

Atlantic

Atlantic F17 Guía de inicio rápido

Atlantic

Atlantic F18 Manual de usuario

Atlantic

Atlantic Maradja Digital Manual de usuario

Atlantic

Atlantic Nefertiti Manual de usuario

Atlantic

Atlantic LST 500W Manual de uso y mantenimiento

Atlantic

Atlantic DORIS Manual de usuario

Atlantic

Atlantic F617 Manual de usuario

Atlantic

Atlantic SOLIUS Manual de usuario

Atlantic

Atlantic Timelis Manual de usuario

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
