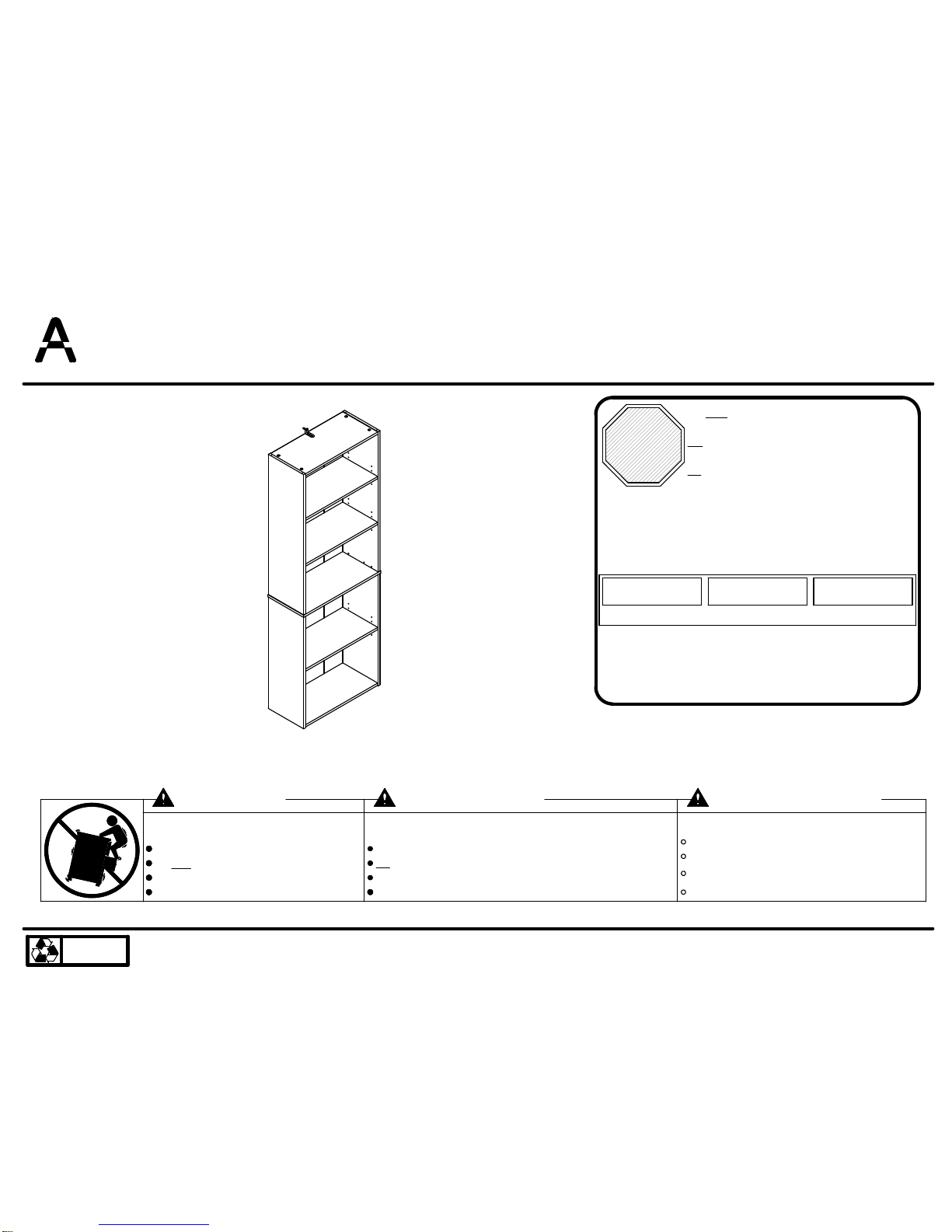

Ameriwood 9652301EBLP Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B349652301EBLP1

9652301EBLP

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B349652301EBLP1

3 /19

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

UPPER PANEL

396523010102

LEFT LOWER PANEL

396523010201B

RIGHT LOWER PANEL

396523010301

FIXED SHELF396523010402

CENTER SHELF

396523010501E

UPPER ADJUSTABLE SHELF

396523010602F

LOWER ADJUSTABLE SHELF396523010701G

UPPER BACK PANEL

K9652301101H

LOWER BACK PANEL

K9652301201I

Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.

Nota: algunas partes están marcados con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.

Veuillez noter que certaines parties sont étiquetés avec un autocollant et certaines régions ont une lettre estampillée sur le bord brut.

This piece is paperboard

construction. It is not

made from wood but is

required for the

assembly of your unit.

Esto pedazo son la

construcción del cartón.

Ello no son hecho de

madera, pero se

requlere para la

asamblea de su unidad.

Cette pièce est de

construction en carton.

Elle n'est pas fabriquée

de bois, mais nécessaire

pour l'assemblage de

votre meuble.

Spanish & French parts list on last page.

Español Francés & piezas de lista en la última página.

Espagnol & Français des pièces liste sur la dernière page.

B349652301EBLP1

4 /19

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

cam bolt

#A22510

perno de leva

boulon de came

212

tête plate 1-3/4"

cabeza plano 1-3/4"

1-3/4" flat head

#A13410

support

#A80250

soporte

support

612

552

#A21110

nail

clavo

clou

#A21660

wood dowel

clavija de madera

goujon de bois

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie sécurite

7c 7d

#A22570

cam lock

cerradura de leva

serrure de came

112 2

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B349652301EBLP1

5 /19

?? www.ameriwood.com ??

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is

tight. Failure to do so may result in stripping the screw.

Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se

detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.

Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et

arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Position the two upper panels (A) as shown.

Coloque los dos paneles superiores (A) como se muestra.

Positionner les deux panneaux supérieurs (A).

B349652301EBLP1

6 /19

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349652301EBLP1

7 /19

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349652301EBLP1

8 /19

?? www.ameriwood.com ??

You will attach the safety bracket (7a) to one of the two fixed shelves (D) as shown.

Se adjuntará el soporte de seguridad (7a) a uno de los dos estantes fijos (D) como se muestra.

Vous attachera la patte de fixation (7 a) à l'un des deux étagères fixes (D) comme illustré.

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349652301EBLP1

9 /19

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

raw surface

superficie cruda

surface non-fini

Be sure to use the holes shown.

Asegúrese de utilizar los orificios mostrados.

N'oubliez pas d'utiliser les trous indiqués.

B349652301EBLP1

10 /19

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

finished surface

lado terminado

surface finie

This is the fixed shelf (D) with the safety bracket (7a) attached. Safety will be on the top surface.

Este es el estante fijo (D) con el soporte de seguridad (7a) conectado. Seguridad estará en la superficie superior.

C'est la tablette fixe (D) avec la bride de sécurité (7 a) fixée. Sécurité sera sur l'extrados.

Press the two upper panels (A) against the fixed shelf (D) as shown. Turn the cam locks (1) located in the top surface of the fixed shelf

clockwise to lock in place.

Presione los dos paneles superiores (A) contra el estante fijo (D) como se muestra. Gire las trabas de leva (1) situadas en la superficie

superior de la repisa fija hacia la derecha para bloquearlo en su lugar.

Appuyez sur les deux panneaux supérieurs (A) contre l'étagère fixe (D) comme illustré. Tournez les verrous à came (1) situés à la

surface supérieure du plateau fixe vers la droite pour verrouiller en place.

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER
