Ameriwood 7224328PCOM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B347224328PCOM2

7224328PCOM

A Dorel Company

MERIWOOD

INDUSTRIES

Please Recycle

Recicle Por Favor

Réutilisez SVP

B347224328PCOM2

3 /16

PARTS - PIEZAS - PIECES

ABCD

JJKK

???www.ameriwood.com???

lower left panel

panel inferior

izquierdo

panneau gauche

inférieur

37224328011

lower right panel

panel inferior derecho

panneau droit inférieur

37224328021

upper left panel

panel superior

izquierdo

panneau gauche

supérieur

37224328031

upper right panel

panel superior

derecho

panneau droit

supérieur

37224328041

top

cima

dessus

37224328051

fixed shelf

estante fijo

étagère fixe

37224328060

bottom

fondo

fond

37224328071

adjustable shelf (2)

estante ajustable (2)

tablette regables (2)

37224328080

kick

puntapié

plaque de poussée

37224328090 upper back panel

superior panel trasero

panneau arriere supérieur

K72240010

upper door (2)

puerta superior (2)

porte supérieur (2)

37224328100

lower door (2)

puerta inferior (2)

porte inférieur (2)

37224328110

These pieces are paperboard construction.

They are not made from wood, but are

required for the assembly of your unit.

Estos pedazos son la construcción del

cartón. Ellos no son hecho de madera, pero

se requlere para la asamblea de su unidad.

Ces pièces sont de construction en carton.

Elles ne sont pas fabriquées de bois, mais

nécessaires pour l'assemblage de votre

meuble.

lower back panel

inferior panel trasero

panneau arriere inférieur

K72240020

B347224328PCOM2

4 /16

PARTS - PIEZAS - PIECES

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

7/8" pan head

7/8"cabeza redondo

7/8" vis

#A12700

cam bolt

#A22510

perno de leva

x32

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

x740

#A21110

nail

clavo

clou

#A12210

1/2" screw

1/2" tornillo

" vis

12 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

12b

12a

10b

10a

10 4

#A30030

catch kit

juego del reten

set de loquet

12c 12d

x68

#A80250

shelf support

soporte de tablero

support de la tablette

15 1

#A25400

washer

arandela

rondelle

14 8

#A21660

wood dowel

pasador de madera

cheville

13 4

#A50690

handle

tirador

poignée

#A43200

tack glide

deslizamiento

dela tachuela punaise

#A60000

hinge

bisagra

charnière

#A22570

cam lock

cerradura de leva

serrure de came

112

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B347224328PCOM2

5 /16

x 4 x 8

???www.ameriwood.com???

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B347224328PCOM2

6 /16

x 4

x 3

x 4

???www.ameriwood.com???

raw surface

superficie cruda

surface crue

finished edge

borde acabado

bord fini

1Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B347224328PCOM2

7 /16

10a

10b

2x 8

x 4

10a

x 4 12b

12a x 1 x 1

10a

14 x 4

???www.ameriwood.com???

x 1

12a

12b

11 11

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B347224328PCOM2

8 /16

1st

2nd

x 4 8

???www.ameriwood.com???

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B347224328PCOM2

9 /16

???www.ameriwood.com???

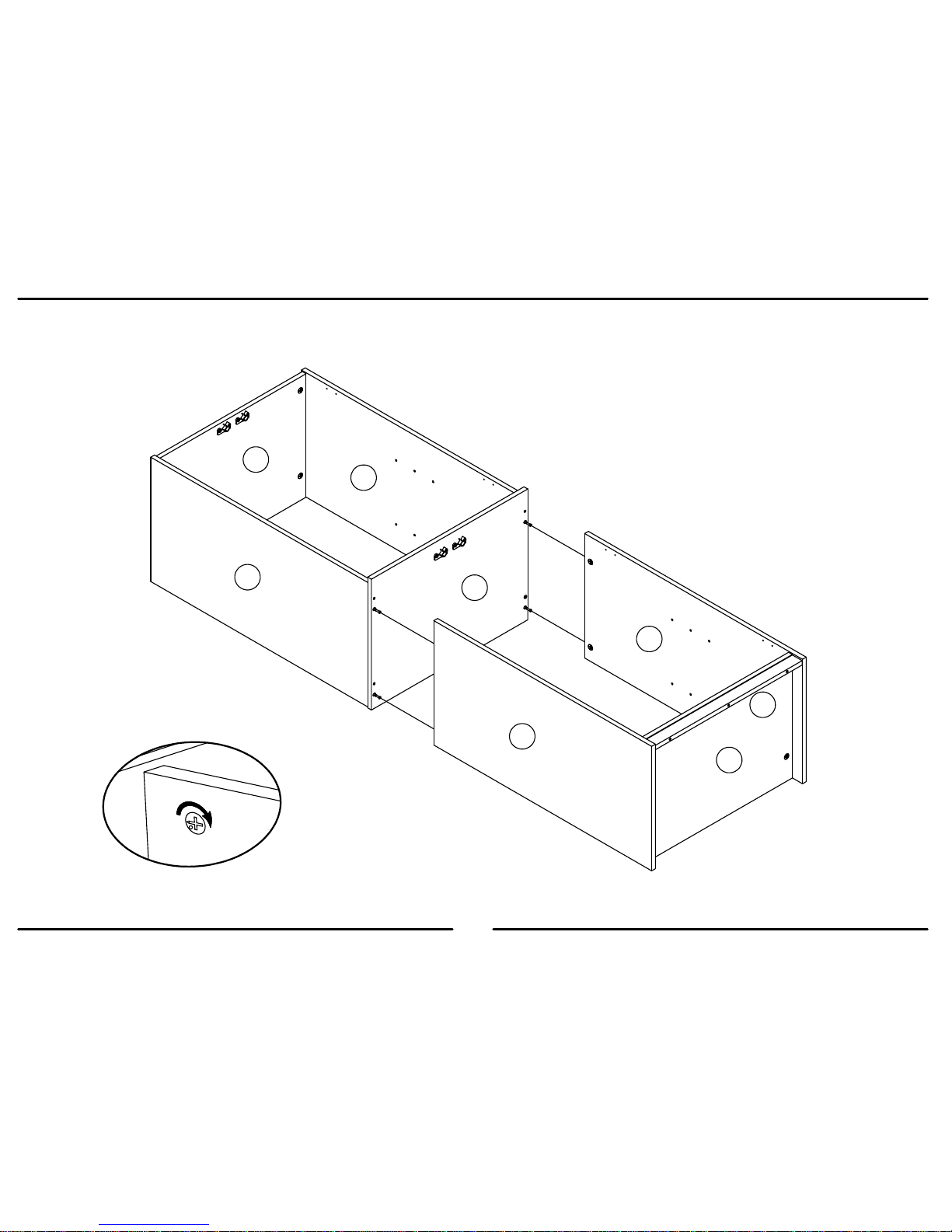

Finished edges are facing upwards.

Los bordes acabados están enfrentando hacia la cima.

Bords finis sont vers le haut.

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B347224328PCOM2

10 /16

x 20

???www.ameriwood.com???

IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED

PROPERLY.

IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER

INSTALADO CORRECTAMENTE.

IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE

INSTALLÉ CORRECTEMENT.

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

2 people are required for this step.

2 personas se requieren para este paso.

2 personnes sont nécessaires pour cette

étape.

Carefully turn the unit over onto its

front side as shown.

Cuidadosamente vire la unidad

sobre la parte delantera como se

muestra.

Tournez soigneusement l'unité sur

le devant comme montré. DF

Attach the back panel so that the bottom edge is even

with the fixed shelf (F) and align side to side. Use the

nails (7) along the perimeter.

Una el panel trasero de forma que el borde inferior

esté alineado con el estante fijo (F) y alinear un lado a

otro. Usar las uñas (7) a lo largo del perímetro.

Fixez le panneau arrière de sorte que le bord inférieur

est même avec le plateau fixe (F) et aligner côte à

côte. Utilisez les clous (7) le long du périmètre.

Assure that the unit is square.

Distance from corner to corner must be equal as shown.

Asegura que el unidad is cuadrada.

Distancia de esquina a esquina debe ser igual como se

muestra por favor.

Assurez-vous que le meuble està égalité.

La distance de coin en coin doit être égale comme montré.
