Ameriwood Altra 1789308S Manual de usuario
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B341789308S00
1789308S
Please Recycle
Recicle Por Favor
Réutilisez SVP
B341789308S00
3 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT PANEL317893080101A
RIGHT PANEL
317893080201B
PARTITION
317893080302
C
UPPER TOP
317893080401D
LOWER TOP
317893080501E
BOTTOM
317893080601
F
ADJUSTABLE SHELF
317893080702
G
CENTER ADJUSTABLE SHELF
317893080802H
TV RAIL
317893080901
I
UPPER RAIL317893081001J
DOOR
317893081102K
BACK PANELK1789308001
L
Parts shown are the base cabinet of your model. Please note, some parts are labeled with a sticker and some parts have a letter stamped
on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Tenga en cuenta las mismas partes se etiquetan con una etiqueta engomada y
algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Veuillez noter que les mêmes pièces sont pourvus d'une étiquette et certaines régions
ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la
asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour
l'assemblage de votre meuble.
Spanish & French parts list on next page.
Lista de piezas españolas y francesas en la página siguiente.
Liste des pièces espagnoles et françaises à la page suivante.
A
B
C
C
D
E
F
G
G
H
H
I
J
K
K
L
B341789308S00
4 /20
?? www.ameriwood.com ??
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneau gauche317893080101
A
panel derecho / panneau droit
317893080201B
partición / cloison
317893080302
C
cima superior / dessus supérieure317893080401
D
cima inerior / dessus inférieure
317893080501E
fondo / fond
317893080601F
estante ajustable / étagère réglable317893080702G
centro de estante ajustable / étagère réglable centrale
317893080802H
carril de TV / rail de télévision
317893080901I
carril superior / rail supérieur
317893081001J
puerta / porte
317893081102K
panel trasero / panneau arrière
K1789308001L
B341789308S00
5 /20
?? www.ameriwood.com ??

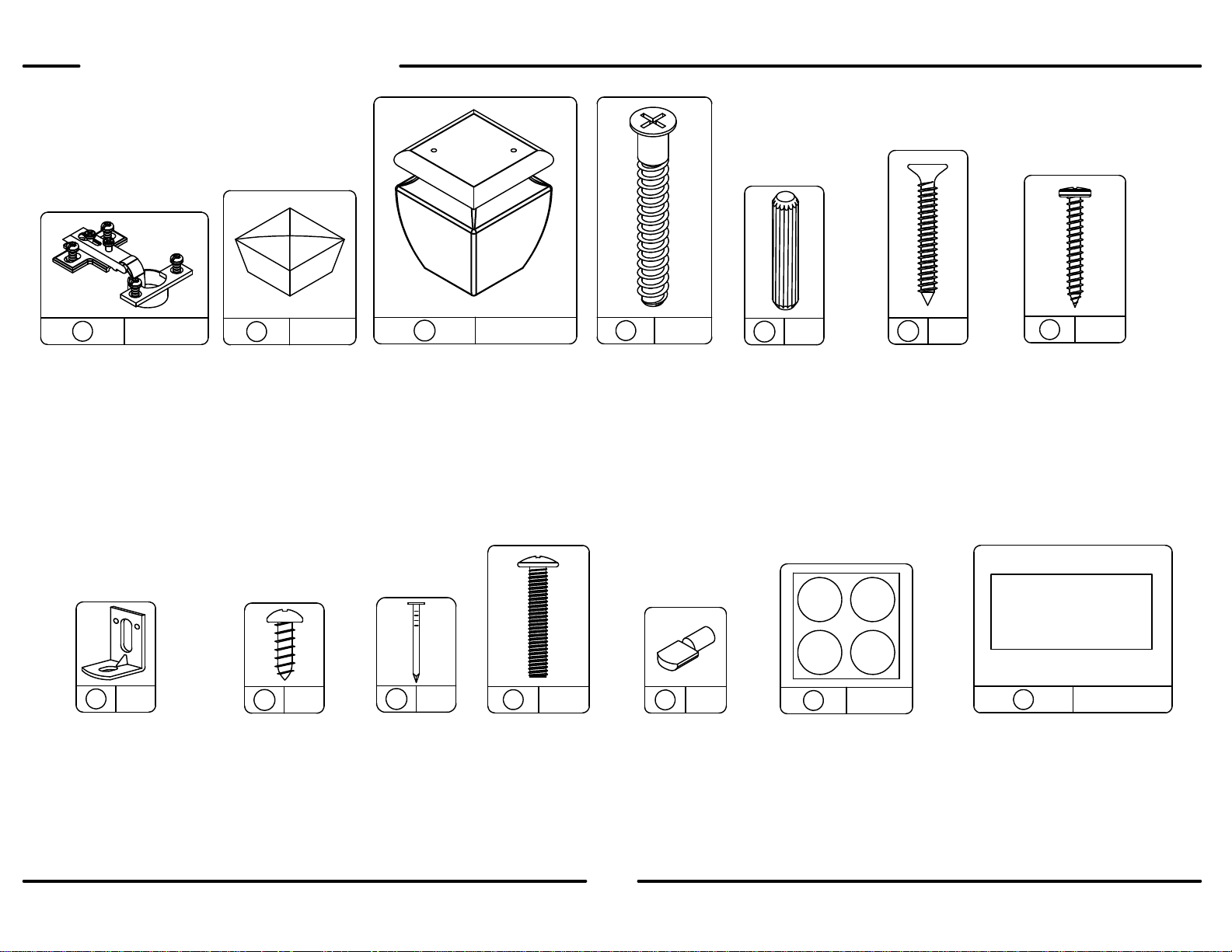

PARTS - PIEZAS - PIECES
x
14
#A65615
hinge
bisagra
charniere
x
22
#A50365
knob
perilla
bouton
x
#A44185
wood foot
pie de madera
pied bois
36x
416
#A23030
confirmat
confirmado
confirmé
x
#A21660
wood dowel
clavija de madera
goujon de bois
516
x
#A13050
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
612 x
712
#A12810
1" pan head
1" cabeza redondo
1" vis
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
84
x
98
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde 1/2"
x10 44
#A21110
nail
clavo
clou
x
11 2
#A17500
1" bolt
tornillo 1"
vis 1"
x
#A80250
shelf support
soporte de tablero
support de la tablette
12 16
WARNING
ADVERTENCIA
AVERTISSEMENT
x
14 1
B64393
warning label
etiqueta de advertencia
etiqueta de advertencia
x
13 4
#A89210
bumper
tope o defensa
butoir
1
B341789308S00
6 /20
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
12
x
54
Loosen to seperate.
Afloje para separar.
Desserrer à séparer.
A
1
5
5
Note: Wood dowels (5) insert into large end holes.
Nota: Las clavijas de madera (5) se insertan en orificios extremos grandes.
Remarque: chevilles de bois (5) insérer dans les gros trous finaux.
2
B341789308S00
7 /20
?? www.ameriwood.com ??
x
12
x
54
Loosen to seperate.
Afloje para separar.
Desserrer à séparer.
Finished Edge
Borde Acabado
Bord Fini
Note: Wood dowels (5) insert into large end holes.
Nota: Las clavijas de madera (5) se insertan en orificios extremos grandes.
Remarque: chevilles de bois (5) insérer dans les gros trous finaux.
1
5
5
B
3
B341789308S00
8 /20
?? www.ameriwood.com ??
x
58
Finished Edge
Borde Acabado
Bord Fini
5
5
C
x2
Note: You will have 2 partitions.
Nota: Usted tendrá 2 particiones.
Note: Vous aurez 2 partitions.
Note: Wood dowels (5) insert into large end holes.
Nota: Las clavijas de madera (5) se insertan en orificios extremos grandes.
Remarque: chevilles de bois (5) insérer dans les gros trous finaux.
4
B341789308S00
9 /20
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
x
36
x
612
F
3
3
3
3
3
3
6
6
Notice: Be sure to mount the feet (3) to the bottom surface of the bottom
(F). The top surface of the bottom (F) has more holes in it than the bottom
surface.
Aviso: Asegúrese de montar los pies (3) a la superficie inferior de la parte
inferior (F). La superficie superior de la parte inferior (F) tiene más agujeros
en él que la superficie inferior.
Notez: Assurez-vous de monter les pieds (3) à la surface inférieure du fond
(F). La surface supérieure de la partie inférieure (F) présente plusieurs
trous dans ce que la surface de fond.
You will use the large holes to attach the feet (3).
Utilizará los grandes agujeros para colocar los pies (3).
Vous pourrez utiliser les grands trous pour attacher les pieds (3).
Do not over tighten screws (6).
No apriete los tornillos (6).
Ne pas trop serrer les vis (6).
5
B341789308S00
10 /20
?? www.ameriwood.com ??
x
48
4
A
B
C
C
F
Finished Edge
Borde Acabado
Bord Fini
Press the four panels (A,B & C) against the bottom (F) so the wood dowels (5) insert into the surface holes. Attach bottom (F) to
panels (A,B&C) with eight screws (4) as shown.
Pulse los cuatro paneles (A, B y C) contra el fondo (F) por lo que las clavijas
de madera (5) insertar en los agujeros de la superficie. Adjuntar fondo (F) a
los paneles (A, B y C) con ocho tornillos (4) como se muestra.
Appuyez sur les quatre panneaux (A, B et C) contre le fond (F) de sorte que
les chevilles de bois (5) insérer dans les trous de surface. Fixez fond (F) à des
panneaux (A, B et C) avec huit vis (4) comme indiqué.
5
Finished Edge
Borde Acabado
Bord Fini
Position partitions (C) as shown. Notice amount of holes in
each surface.
Particiones de posición (C) como se muestra. Observe
cantidad de agujeros en cada superficie.
Partitions de position (C) comme indiqué. Remarquez
quantité de trous dans chaque surface.
