Ameriwood 5497012PCOM Manual de usuario
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and ollow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones in eriores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les en ants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
I a part is missing or damaged, please visit our website or call our toll- ree customer
service line. We will gladly ship your replacement parts FREE o charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll ree:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por avor tenga esta manual listo.
Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345497012PCOM
0
5497012PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM
xxxxxxxxxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxx
xxxxxxxx
xxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxxx
xxxxxxxxxx
xxxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxx
9:00am - 5:00pm
B345497012PCOM
0
3 /15
?? www.ameriwood.com ??

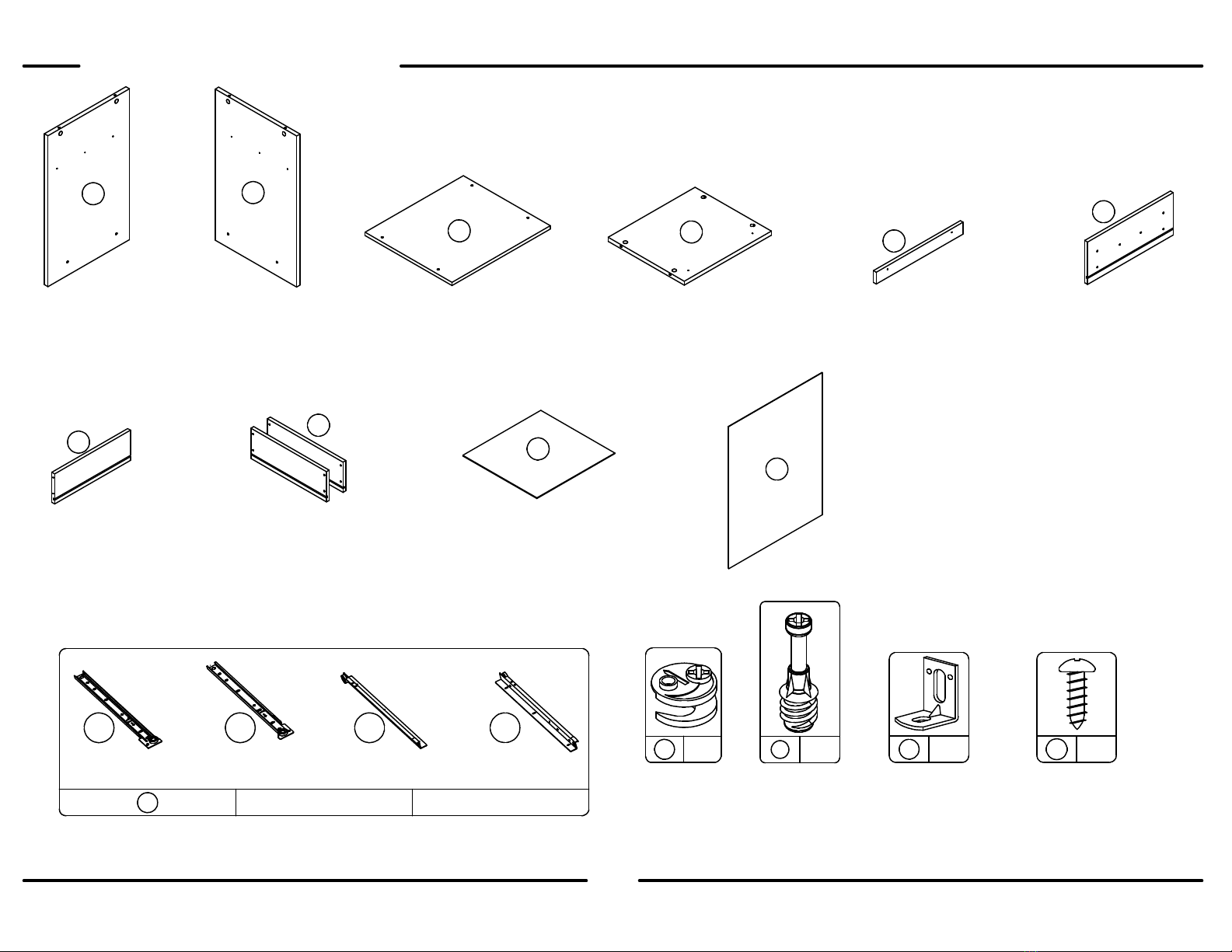

PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
35497012010
right panel
panel derecho
panneau droit
35497012020
kick
retroceso
plaque de poussée
35497012050
back panel
panel trasero
panneau arriere
K549701200
AB
CDE
F
GH
IJ
top
cime
dessus
35497012030
bottom
fondo
fond
35497012040
drawer front
cajon del frente
devant du tiroir
35497012060
drawer back
cajon trasero
dos du tiroir
35497302070
2 drawer sides
2 cajones de los lados
2 côtés du tiroir
35497302080
drawer bottom
cajon inferior
fond de tiroir
35497302090
x4 2
#A53600
angle bracket
support de l'angle
anaquel del ángulo
x
5
4
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
x
28
#A22500
cam lock
cerradura de leva
serrure de came
x
3
8
cam bolt
#A22510
perno de leva
boulon de came
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
111
1 1
x
#A56030
c dba
1
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
B345497012PCOM
0
4 /15
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
11
2
#A12700
7/8" pan head
cabeza redondo 7/8"
tête ronde
x
8 4
#A53760
drawer bracket
soporte del cajón
support de tiroir
x
7 8
#A15600
drawer screw
tornillo euro del cajón
vis de tiroir
x
9 4
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
12 1
#A50690
handle
el tirón
poignée
x10 20
#A21110
nail
clavo
clou
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
x10
#A11080
6
7/16" cabeza plano
7/16" flat head
7/16"
tête plate
x
1
B345497012PCOM
0
5 /15
?? www.ameriwood.com ??
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Finished Edge
Borde Acabado
Bord Fini
x
2 2
x
3
2
x
1a 1
2
x
6 x3
3
6
1a
6
1a
A
"L"
2
B345497012PCOM
0
6 /15
?? www.ameriwood.com ??
x
1b 1
x
2 2
x
3
2
x
6 x3
2
6
Finished Edge
Borde Acabado
Bord Fini
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
3
B
6
1b
1b
"R"
3
B345497012PCOM
0
7 /15
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
3
4
x
24
4 2x
5
4x
2
2
3
4
5
5
C
D
E
4
B345497012PCOM
0
8 /15
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
A
B
B
C
D
E
1st
2nd
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
5
B345497012PCOM
0
9 /15
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
raw surface
superficie cruda
surface crue
Flush the edge of the back panel with the bottom edge of the bottom
shelf. Align squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante
inferior. Alinee en ángulo recto y clave derecho dentro o en los
bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la
tablette inférieure. Alignez à égalité et enfoncez les clous
perpendiculairement dans les bords arrière.
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
10 x 20
10
6
B345497012PCOM
0
10 /15
?? www.ameriwood.com ??
x
7 4
x
8 4
7
7
7
7
8
8
8
8
H
H
