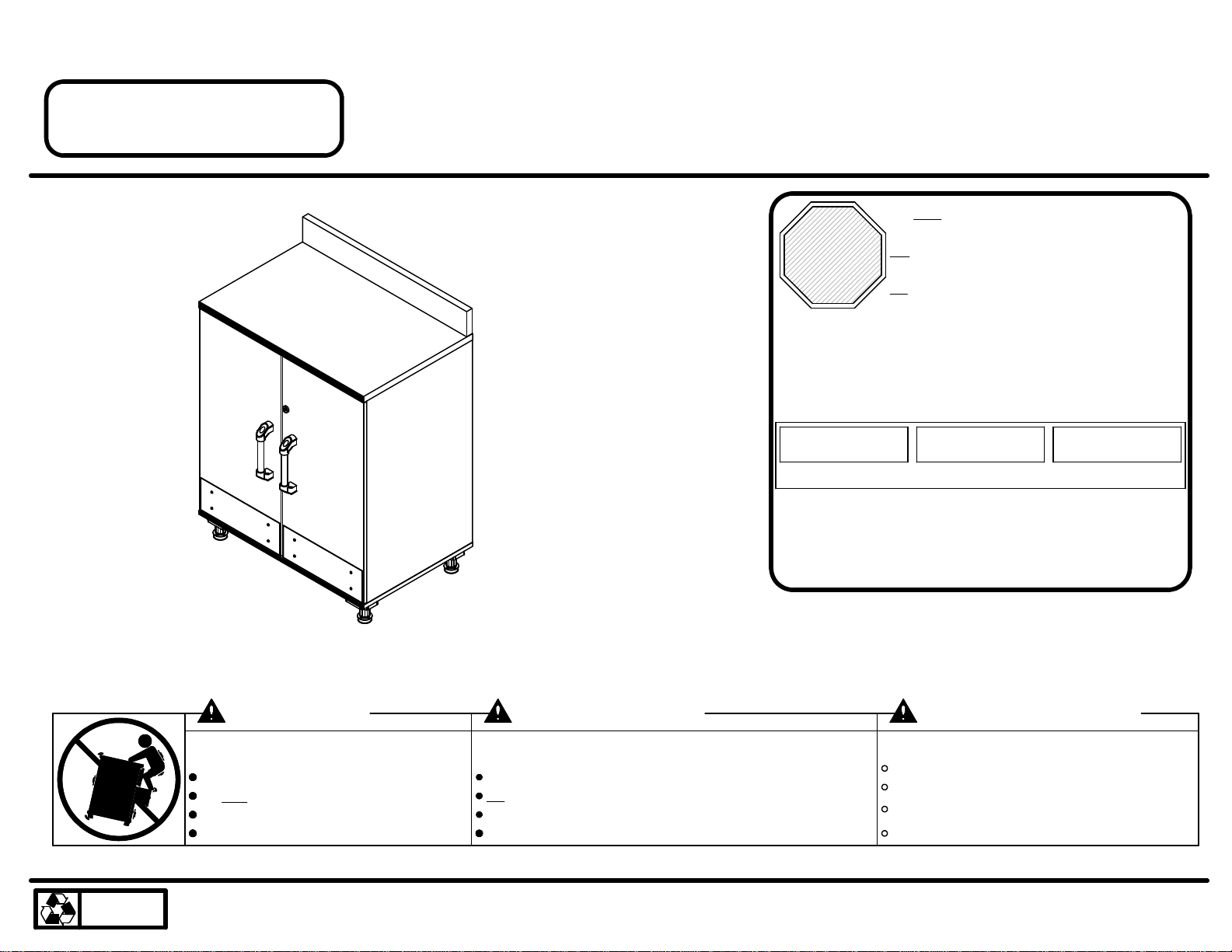

Ameriwood COSCO 7448059P Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B347448059P02

7448059P

Please Recycle

Recicle Por Favor

Réutilisez SVP



COSCO

B347448059P02

3 /16

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

37448315010

right panel

panel derecho

panneau droit

37448315020

top

parte superior

panneau supérieur

37448316031

back panel

panel trasero

panneau arrière

K74475601

ABCDE

bottom

fondo

fond

37448315040

adjustable shelf

estante ajustable

tablette réglable

37448316060

This piece is paperboard construction. It is not made

from wood but is required for the assembly of your unit.

Esto pedazo son la construcción del cartón.

Ello no son hecho de madera, pero se requlere

para la asamblea de su unidad.

Cette pièce est de construction en carton.

Elle n;est pas fabriquée de bois, mais nécessaire

pour l'assemblage de votre meuble.

back rail

riel trasero

traverse arrière

37448316050

left door

puerta iquierda

porte gauche

37448315070

right door

puerta derecha

porte droite

37448315080

B347448059P02

4 /16

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

916

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

x836

#A21110

nail

clavo

clou

tête plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

#A22570

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

16 1

A55410

latch

pestillo

loquet

#A12100

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

x34

#A80250

shelf support

soporte de tablero

support de la tablette

18 4

A65615

hinge

bisagra

charnière

17 2

A52995

handle

el tirón

poignée

A89020

plastic stop

parada de plástico

arrêt en plastique

A13800

2 1/4" flat head

cabeza plano 2 1/4"

tête plate 2 1/4"

#A11195

5/8" pan head

cabeza redondo 5/8"

tête ronde

5/8"

#A11120

1/2" pan head

cabeza redondo 1/2"

tête ronde

1/2"

15 1

A55015

lock

cerradura

serrure

14 1

A93340

name plate

placa de nombre

plaque signalétique

#A11210

3/4" pan head

cabeza redondo 3/4"

tête ronde

3/4"

13 4

#A23700

rubber cap

tapón de goma

capuchon en caoutchouc

B347448059P02

5 /16

?? www.ameriwood.com ??

20 4

A43610

leg mount

montaje de pierna

support de jambe

21 2

A92510

base plate

placa base

plaque de base

19 4

A43600

adjustable leg

pata ajustable

jambe réglable

22 1

#A84050

safety kit

estuche de seguridad

ensemble de sécurité

22a

22b

22c

22d

3½ turn to fully lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over tighten.

Apriétese a totalmente asiento. No haga

encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the cam fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation de came et son fonctionnement.

Lock

Apretar

Serrer

Titus

B347448059P02

6 /16

?? www.ameriwood.com ??

Proper orientation of cam lock

Posición correcta de la cerradura de leva.

Bonne orientation de la serrure de came

18 4

Loosen to seperate

Desajuste para separar

Désserrez pour séparer

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

B347448059P02

7 /16

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Raw Surface

Superficie Cruda

Surface Crue

22 1

22b

22a

22b

B347448059P02

8 /16

?? www.ameriwood.com ??

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

Finished edges are facing upwards.

Bordes acabados estén mirando hacia arriba.

Les bords finis font face vers le haut.

B347448059P02

9 /16

?? www.ameriwood.com ??

916

20 4

19 4

19a

19b

19a

19b

Press leg sleeve (19a) into leg mount (20). Screw adjustable leg (19b)

completely into sleeve (19a).

Pulsa el manga de pierna (19a) en la montura de la pierna (20). Atornille

completamente el pata ajustable (19b) en el manga (19a).

Appuyez le manchon de jambe (19a) dans le support de jambe (20). Visser

la jambe réglable (19b) complètement dans le manchon (19a).

Finished edges are facing upwards.

Bordes acabados estén mirando hacia arriba.

Les bords finis font face vers le haut.

B347448059P02

10 /16

?? www.ameriwood.com ??

8x36

raw surface

superficie cruda

surface crue

Flush the edge of the back panel with the bottom edge of the bottom shelf. Align

squarely and nail straight through into back edges.

Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en

ángulo recto y clave derecho dentro o en los bordes traseros.

Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure.

Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.

Assure that the unit is square.

Distance from corner to corner must be equal as

shown.

Asegura que el unidad es cuadrada.

Distancia de esquina a esquina debe ser igual como

se muestra por favor.

Assurez-vous que le meuble est à égalité.

La distance de coin en coin doit être égale comme

montré.

Carefully place unit on its front side.

Con cuidado, coloque la unidad sobre su parte frontal.

Placez soigneusement le meuble sur son devant.

and/or serious injury.

S'il-vous-plait assurez-vous que le Panneau Arrière soit

attaché solidement. Tous les clous doivent être enfoncés

perpendiculairement et solidement dans les pièces. Sinon le

meuble peut devenir instable, s'effondrer subitement et/ou

causer des blessures graves.

Por favor asegúrese que el Panel Trasero se ate

firmemente. Todos los clavos deben manejarse en las

partes recto. El fracaso para hacer para que podría causar

inestabilidad, derrumbamiento del producto, y/o la lesión

seria.

Failure to do so could cause instability, product collapse,

All nails must be driven into the parts straight.

Please make sure that the Back Panel is attached securely.

AVERTISSEMENT

ADVERTENCIA

WARNING

notch at this end

muesca en este extremo

encoche à ce bout
