AmazonBasics B076B3WFCD Manual de usuario

created by: Impala Services Ltd.Page size: 139.7 x 107.95 mm

B076B3WFCD

Single Monitor Display Mounting Arm

Brazo De Montaje Individual Para Monitores

Bras De Support Pour Un Seul Écran

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 1 12/14/17 3:53 PM

English ..................................... 3

Español.................................. 17

Français ................................. 31

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 2 12/14/17 3:53 PM

3

Welcome Guide •English

Single Monitor Display Mounting Arm

Contents:

Before getting started, ensure the package contains the following components:

Cable cover

(2PCS)

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 3 12/14/17 3:53 PM

4

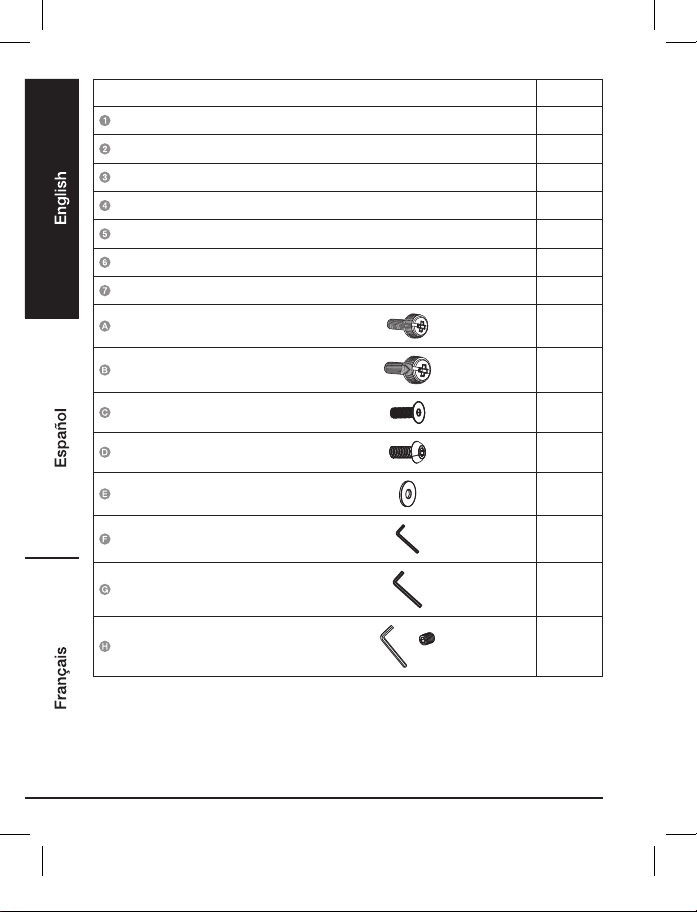

Part Qty

Tube Cover 2

Monitor plate 1

Tube 1

Bottom support 1

Knob 1

Anti-slip rubber 1

Monitor arm 1

M4x12MM 4

M5x12MM 4

M6x16MM 3

M6x10MM 2

Ø 6.5 x Ø 13 x 2 8

4x4MM 1

5x5MM 1

M6x6MM & 3x3MM 1

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 4 12/14/17 3:53 PM

5

Assembly

Step 1:

Attach Bottom Support to Tube

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 5 12/14/17 3:53 PM

6

Assembly

Step 2:

Attach Adjusting Knob to Bottom Support

Please select the appropriate mounting

holes according to the thickness of desk

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 6 12/14/17 3:53 PM

7

Assembly

Step 3:

Fit the Bottom Support to the Desk

DESK

Tighten

For desk thickness

20 - 100 mm

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 7 12/14/17 3:53 PM

8

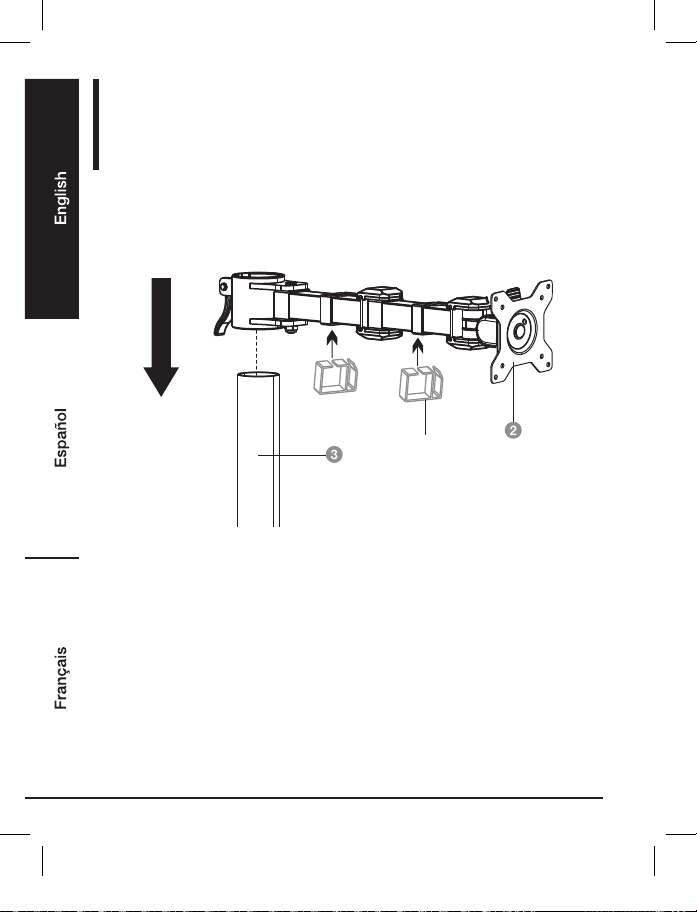

Assembly

Step 4:

Install Monitor Arm Plate

Cable cover

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 8 12/14/17 3:53 PM

9

Assembly

Step 5:

Secure Monitor Arm

• Warning: Make sure the handle is tightly locked before attaching the screen and use the 3*3

allen key to tighten the M6 set screw on the slider.

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 9 12/14/17 3:53 PM

10

Assembly

Step 6:

Release Monitor Plate

Pull back slightly

Plate

B076B3WFCD-AmazonBasics-Single Monitor Display Mounting Arm-IM-V07 (US).indb 10 12/14/17 3:53 PM
