AKG C 214 Manual de usuario
BEDIENUNGSANLEITUNG . . . . . . . . . .S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS . . . . . . . . . . . . . . .p. 16
Please read the manual before using the equipment!
MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . .p. 30
Veuillez lire cette notice avant d’utiliser le système!
ISTRUZIONI PER L’USO . . . . . . . . . . . . .p. 44
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO . . . . . . . . . . . . . . . . . . .p. 58
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO . . . . . . . . . . . . . . .S. 72
Favor leia este manual antes de usar o equipamento!
C214
C 214_Hex_3 06/11/2008 09:20 Seite 1 (Schwarz/Black Auszug)
Inhaltsverzeichnis
Seite
Sicherheitshinweis ..................................................................................................3
1 Beschreibung ....................................................................................................3
1.0 Einleitung .....................................................................................................3
1.1 Lieferumfang ................................................................................................3
1.2 Optionales Zubehör .......................................................................................3
1.3 Kurzbeschreibung .........................................................................................3
1.4 Bedienelemente............................................................................................4
2 Stromversorgung...............................................................................................5
3 Anwendungshinweise .......................................................................................6
3.1 Einleitung .....................................................................................................6
3.2 Tiefenabsenkung...........................................................................................6
3.3 Vorabschwächung.........................................................................................6
3.4 Montage am Stativ ........................................................................................6
3.5 Aufstellungstipps ..........................................................................................6
3.5.1 Solostimme..........................................................................................7
3.5.2 Chor/Begleitchor ..................................................................................8
3.5.3 Violine,Viola.........................................................................................8
3.5.4 Kontrabass,Violoncello .........................................................................9
3.5.5 Akustische Gitarre ................................................................................9
3.5.6 Querflöte ...........................................................................................10
3.5.7 Klarinette...........................................................................................10
3.5.8 Tenor-/Sopransaxophon ......................................................................10
3.5.9 Trompete/Posaune .............................................................................11
3.5.10 Flügel/Pianino ..................................................................................11
3.5.11 E-Gitarre/E-Bass ..............................................................................12
3.5.12 Schlagzeug......................................................................................12
4 Reinigung ........................................................................................................13
4.1 Mikrofon.....................................................................................................13
4.2 Windschutz.................................................................................................13
5 Technische Daten ............................................................................................14
2C 214
C 214_Hex_3 06/11/2008 09:20 Seite 2 (Schwarz/Black Auszug)
Sicherheitshinweis
1.0 Einleitung
1.1 Lieferumfang
1.2 Optionales
Zubehör
1.3 Kurzbeschreibung
• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen
möchten, den gültigen Sicherheitsbestimmungen entspricht und mit ei-
ner Sicherheitserdung versehen ist.
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden ha-
ben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie
das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf,
damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Er-
folg!
• Mikrofon C 214
• Elastische Mikrofonaufhängung H 85
• Schaumstoff-Windschutz W 214
•Hochwertiger Transportkoffer für Mikrofon und mitgeliefertes Zubehör
• Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält.
Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf
www.akg.com. Ihr Händler berät Sie gerne.
Die Konstruktion dieses Großmembran-Kondensatormikrofons stützt sich auf die
Erfahrungen, die mit den Modellen C 12, C 12A, C 414 EB, C 414 B-ULS, C 414 B-
TL II sowie C 414 XL II im langjährigen Studiobetrieb weltweit gemacht wurden.
Basierend auf handselektierten modernen und zuverlässigen Bauteilen und fort-
schrittlichen Produktionsprozessen wird das Mikrofon höchsten professionellen
Anforderungen gerecht und wird auch einem langzeitigen anspruchsvollen Stu-
dioeinsatz standhalten.
Die Elektronik des Mikrofons wurde neu überarbeitet, wobei größter Wert auf ma-
ximale Dynamik und Linearität gelegt wurde. Das geringe Eigenrauschen und der
hohe Aussteuerungsbereich garantieren einen Dynamikbereich von 143 dB (A-
bewertet).
Die Wandlerkapsel ist in moderner Backplate-Technologie aufgebaut und besitzt
eine einseitig goldbedampfte Membrane. Diese Bauweise verhindert auch bei
höchsten Schalldrücken örtliche Kurzschlüsse zur Gegenelektrode.
Das Ganzmetallgehäuse wirkt sehr gut gegen mögliche HF-Einstreuungen, wenn
Sie das Mikrofon in Sendernähe oder gemeinsam mit drahtlosen Mikrofonen oder
sonstigen Kommunikationsanlagen verwenden.
L
1 Beschreibung
3C 214
L
!
C 214_Hex_3 06/11/2008 09:20 Seite 3 (Schwarz/Black Auszug)
1 Beschreibung
1.4 Bedienelemente Das C 214 bietet je einen Wahlschalter für Vorabschwächung und Tiefenabsen-
kung.

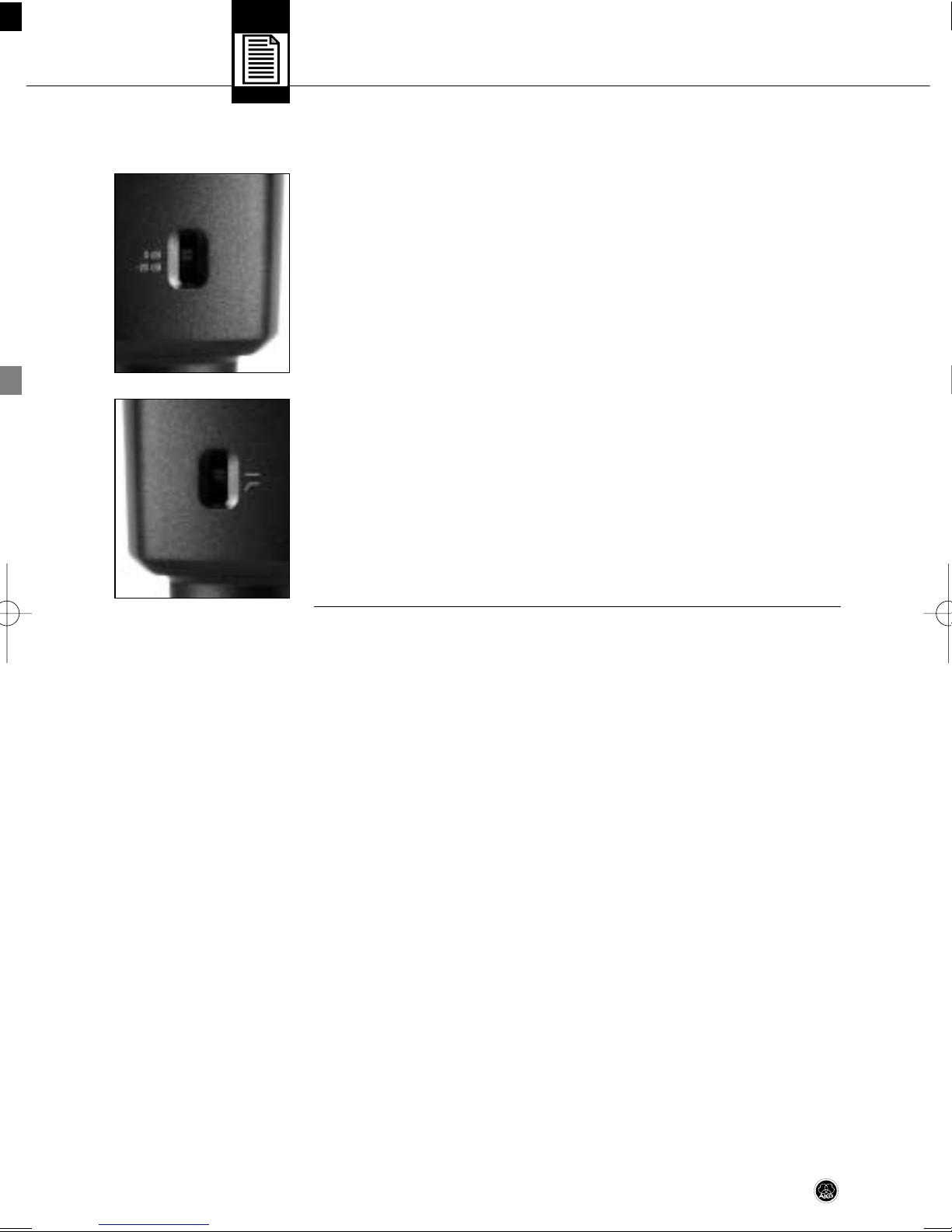

1 Wahlschalter für Vorabschwächung
Der Wahlschalter 1 an der linken Seite des Mikrofons (siehe Abb. 1) erlaubt Ihnen,
die Aussteuerungsgrenze um 20 dB hinaufzusetzen, um verzerrungsfreie Aufnah-
men auch sehr lauter Schallquellen sowie im Nahbereich von Schallquellen ma-
chen zu können.DieseVorabschwächung verhindert,dass der Ausgangspegel des
Mikrofons besonders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von
Kleinsttransformatoren, die z.B. in Mischpulteingängen verwendet werden, über-
schreitet.
Abb. 1:Wahlschalter für Vorabschwächung
2 Wahlschalter für Tiefenabsenkung
Rumpel- oder Windgeräusche usw. können bei tiefsten Frequenzen Verzerrungen
verursachen. Die schaltbare Tiefenabsenkung (siehe Abb. 2) reduziert diese Ver-
zerrungen zusätzlich.Die Steilheit des Filters beträgt 6 dB/Oktave bei einer Eckfre-
quenz von 160 Hz. Die Tiefenabsenkung wirkt auch dem Naheffekt entgegen, der
bei geringen Mikrofonabständen (weniger als 15 cm) zur Schallquelle auftreten
kann.
Abb. 2:Wahlschalter für Tiefenabsenkung
4C 214
C 214_Hex_3 06/11/2008 09:20 Seite 4 (Schwarz/Black Auszug)
Das C 214 zeichnet sich durch niedriges Eigenrauschen (nur 13 dB(A)!) und gleich-
zeitig hohe Übersteuerungsfestigkeit aus. Dieses Mikrofon benötigt eine Phan-
tomspeisung von 12 bis 52 V nach IEC 61938.
• Verbinden Sie das Mikrofon ausschließlich mit Phantomspeisequellen
(Eingang mit Phantomspeisung oder externes Phantomspeisegerät)
nach IEC mit erdfreiem Anschluss und verwenden Sie dazu ausschließ-
lich ein symmetrisches Kabel mit Studiosteckverbindern nach
IEC 268-12. Nur so kann ein sicherer und problemloser Betrieb garan-
tiert werden.
5C 214
Wichtig!
L
!
2 Stromversorgung
C 214_Hex_3 06/11/2008 09:20 Seite 5 (Schwarz/Black Auszug)
3.1 Einleitung
3.2 Tiefenabsenkung
3.3 Vorabschwächung
3.4 Montage am Stativ
3.5 Aufstellungstipps
Tabelle 1: Empfohlene
Anwendungen
6C 214
Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und der tempera-
tur- und feuchtigkeitssicheren Konstruktion bietet das Mikrofon einmalige univer-
selle Anwendbarkeit.
Der ausgeglichene Frequenzverlauf orientiert sich an dem für AKG-Großmem-
bran-Mikrofone typischen Klangcharakter.
Das C 214 können Sie sowohl im Studio als auch auf der Bühne für die meisten
Musikinstrumente einsetzen (siehe auch Kapitel 3.5). Mit seiner nierenförmigen
Richtcharakteristik eignet es sich für viele verschiedene Aufnahmesituationen,
insbesondere Nahfeldmikrofonierung.
Die schaltbare Tiefenabsenkung erlaubt Ihnen, "akustische Störquellen" wie z.B.
Luftströmungen von Klimaanlagen oder tieffrequente Vibrationen infolge von Bo-
denschwingungen, Hantierungsgeräuschen usw. wirksam auszublenden, ohne
den Klangcharakter des/der aufzunehmenden Instruments/Stimme zu verändern.
Mit der schaltbaren 20-dB-Vorabschwächung können Sie die akustischeAussteu-
erbarkeit des Mikrofons von 136 auf 156 dB SPL erhöhen. Achten Sie jedoch da-
rauf, dass der maximale Pegel am Ausgang des Mikrofons von den nachgeschal-
teten Geräten (Mikrofonvorverstärker, Mischpulteingängen, Eingängen von Auf-
nahmegeräten) verzerrungsfrei verarbeitet werden kann.
• Die mitgelieferte elastische Aufhängung H 85 besitzt einen Standard-3/8"-
Gewindeeinsatz. Damit können Sie das Mikrofon auf nahezu allen handelsübli-
chen Stativen und Aufhängungen mit 3/8"-Gewinde montieren.
• Zur Montage auf Stativen mit 5/8"-Gewinde entfernen Sie den Gewindeeinsatz
und schrauben Sie die elastische Halterung direkt auf das Stativ.
• Um die elastische Halterung vom Mikrofon abzunehmen, drehen Sie die bajo-
nettähnliche Sicherung am unteren Ende der Halterung gegen den Uhrzeiger-
sinn, um die Sicherung zu öffnen.
Wir empfehlen das C 214 für folgende Anwendungen:
3 Anwendungshinweise
Aufnahmequelle Studio Bühne
Lead/Solo Vocals • •
Backing Vocals/Chor • • • •
Sprache • •
Akust. Gitarre • • • •
E-Gitarre • • • •
E-Bass • •
Kontrabass • • • •
Violine • • •
Cello • • •
Zither •• •
Flügel (klassische Musik) • • • •
C 214_Hex_3 06/11/2008 09:20 Seite 6 (Schwarz/Black Auszug)
Tabelle 1 (Forts.)
3.5.1 Solostimme
Abb. 3: Solosängerin
• • Besonders empfohlen
•Empfohlen
Als Einstieg in die "Wissenschaft der Aufnahmetechnik" finden Sie im folgenden
einige bewährte Mikrofonaufstellungen.
• Mikrofonabstand: 15 bis
30 cm
• Tiefenabsenkung: ein
• Für optimale Ergebnisse
empfehlen wir, einen Pop-
schutz, z.B. PF 80 von AKG,
aufzustellen. Falls kein
Popschutz zur Hand ist,
können Sie auch den mit-
gelieferten Windschutz
W 214 verwenden.
• Wir empfehlen, während
der Aufnahme dem/der Sän-
ger/in bzw. dem/der Spre-
cher/in zur besseren Kon-
trolle der eigenen Stimme
seine eigene Spur im Kopf-
hörer zuzumischen.
7C 214
Aufnahmequelle Studio Bühne
Klavier (Rock&Jazz) • • • •
Orgel • • •
Trompete • • • •
Posaune • • •
Horn • • • •
Tuba • • •
Saxophon • • • •
Querflöte • • • •
Klarinette • • • •
Bass Drum • • •
Toms • •
Becken • • • •
Bongos, Congas • • • •
3 Anwendungshinweise
C 214_Hex_3 06/11/2008 09:20 Seite 7 (Schwarz/Black Auszug)
3 Anwendungshinweise
3.5.2 Chor/Begleitchor
Siehe Kapitel 3.5.1
Solostimme.
Abb. 4: Begleitchor mit
einem Mikrofon
3.5.3 Violine, Viola
Abb. 5:Violine
Für große Chöre empfehlen wir ein Mikrofonpaar sowie je ein Stützmikrofon für
Sopran,Alt,Tenor und Bass.
In akustisch optimalen Räumen können Sie gerade mit nur zwei hochwertigen Mi-
krofonen hervorragende Ergebnisse erzielen.
Begleitchor/Variante 1: Falls genügend Spuren vorhanden sind, empfehlen wir,
jede Stimme einzeln nacheinander aufzunehmen.
Begleitchor/Variante 2:
Wenn Sie mit einer oder zwei
Spuren auskommen müssen,
verwenden Sie je ein Mikrofon
für zwei oder maximal drei Per-
sonen. Platzieren Sie den Chor
in einem Halbkreis vor dem Mi-
krofon.
Solovioline:
Richten Sie das Mikrofon aus
einer Höhe von 1,8 bis 2,5 m
auf die F-Löcher aus.
Große Streichergruppen:
Verwenden Sie ein Mikrofon-
paar in XY-, ORTF- oder ande-
rer Anordnung, kombiniert mit
Stützmikrofonen im Nahbe-
reich.
Viola:
Richten Sie das Mikrofon aus
einer Höhe von 2,2 bis 3 m auf
die F-Löcher aus.
8C 214
C 214_Hex_3 06/11/2008 09:20 Seite 8 (Schwarz/Black Auszug)
3 Anwendungshinweise
3.5.4 Kontrabass,
Violoncello
Abb. 6: Kontrabass
3.5.5 Akustische Gitarre
Abb. 7:Akustische Gitarre
mit einem C 214
Kontrabass:
Richten Sie das Mikrofon aus
einer Entfernung von ca. 40 cm
auf eines der F-Löcher. Falls
Sie den Kontrabass gleichzeitig
mit einem Ensemble aufneh-
men müssen, verringern Sie
den Abstand, um Überspre-
chen anderer Instrumente in
das Mikrofon zu vermeiden.
Violoncello/Variante 1:
Siehe Kontrabass.
Violoncello/Variante 2:
Nahbereichsmikrofon wie Vari-
ante 1 plus Raummikrofon. Pe-
gel des Nahbereichsmikrofons
ca. 20 dB niedriger als Pegel des Raummikrofons einstellen.
Siehe Abb. 7.
Richten Sie das C 214 im Ab-
stand von 50 cm bis 1 m schräg
auf den Bereich zwischen Schall-
loch und Hals aus.
Zur besonders exakten Gestal-
tung des Sounds empehlen wir,
zwei Mikrofone zu verwenden:
Richten Sie ein C 214 aus einer
Entfernung von 30 bis 60 cm
auf das Schallloch aus. Lassen
Sie ein Kleinmembranmikrofon
(z.B. C 451B) aus ca. 50 cm bis
1 m Entfernung auf den Be-
reich zwischen Schallloch und
Hals zeigen.
9C 214
C 214_Hex_3 06/11/2008 09:20 Seite 9 (Schwarz/Black Auszug)
3 Anwendungshinweise
3.5.6 Querflöte
Abb. 8:Abnahme der
Querflöte mit nur einem
Mikrofon
3.5.7 Klarinette
Abb. 9: Klarinette
3.5.8 Tenor/
Sopransaxophon
Abb. 10:Tenorsaxophon (a),
Sopransaxophon (b)
10 C 214
Wir empfehlen, zwei Mikrofone
zu verwenden.
Richten Sie Mikrofon 1 schräg
von oben auf den Mund des
Spielers (wenig Anblasgeräu-
sche), Mikro 2 seitlich auf das
Instrument.
Abnahme mit nur einem Mikro-
fon: Wie Mikrofon 1, in ca. 2 m
Abstand, 2 bis 2,5 m über dem
Fußboden.
Richten Sie das Mikrofon auf
die letzte untere Klappe. Um
Klappengeräusche zu minimie-
ren, stellen Sie das Mikrofon
etwas seitlich vom Instrument
auf.
Richten Sie das Mikrofon aus
einer Entfernung von ca. 50 cm
bis 1 m auf die Mitte des Instru-
ments aus.
a
b
C 214_Hex_3 06/11/2008 09:20 Seite 10 (Schwarz/Black Auszug)
Otros manuales para C 214
4
Tabla de contenidos
Idiomas:
Otros manuales de Micrófono de AKG
AKG
AKG C 418 III Manual de usuario
AKG
AKG C5 VOCAL Manual de usuario
AKG
AKG EMOTION D 770 Manual de usuario
AKG
AKG GN 15 HT Manual de usuario
AKG
AKG PZM-10 Manual de usuario
AKG
AKG C 4000B Manual de usuario
AKG
AKG D3700M Manual de usuario
AKG
AKG MicroMic C516 ML Manual de usuario
AKG
AKG D 40 Manual del propietario
AKG
AKG C 214 Manual de usuario
AKG
AKG D 3700 Manual de usuario
AKG
AKG P420 Manual de usuario
AKG
AKG D660 S Manual de usuario
AKG
AKG C 451B Manual de usuario
AKG
AKG MicroMic C 520 Manual de usuario
AKG
AKG WMS 80 Manual de usuario
AKG
AKG PERCEPTION 420 Manual de usuario
AKG
AKG CK 91 Manual de usuario
AKG
AKG D 880M S Manual de usuario
AKG
AKG D 112 Manual de usuario
