AKG D 7 Manual de usuario

D7 S

D7 LTD

VOCAL

BEDIENUNGSANLEITUNG . . . . . . . . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . .p. 12

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . .p. 22

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . . . . . . . .p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . . . . . . .p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO . . . . . . . . . . . . . .p. 52

Favor leia este manual antes de usar o equipamento!

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 1 (Sch

Seite

1 Sicherheitshinweis/Beschreibung ..........................................................3

1.1 Sicherheitshinweis ........................................................................3

1.2 Lieferumfang ................................................................................3

1.3 Optionales Zubehör .......................................................................3

1.4 Besondere Merkmale.....................................................................3

1.5 D 7...............................................................................................4

1.6 D 7 S............................................................................................4

1.7 D 7 LTD ........................................................................................4

2 Anschluss................................................................................................5

3 Anwendung.............................................................................................6

3.1 Einleitung .....................................................................................6

3.2 Besprechungsabstand und Naheffekt..............................................6

3.3 Schalleinfallswinkel .......................................................................6

3.4 Rückkopplung...............................................................................7

3.5 Begleitchor ...................................................................................8

4 Reinigung................................................................................................8

4.1 D 7, D 7 S .....................................................................................8

4.2 D 7 LTD ........................................................................................8

4.3 Innenwindschutz reinigen...............................................................8

4.4 Innenwindschutz austauschen........................................................9

5 Fehlerbehebung....................................................................................10

6 Technische Daten..................................................................................11

Inhaltsverzeichnis

2D 7/D 7 S/D 7 LTD

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 2 (Sch

1.1 Sicherheits-

hinweis

1.2 Lieferumfang

1.3 Optionales

Zubehör

1.4 Besondere

Merkmale

• Überprüfen Sie bitte, ob das Gerät, an das Sie das Mi-

krofon anschließen möchten, den gültigen Sicher-

heitsbestimmungen entspricht und mit einer Sicher-

heitserdung versehen ist.

• Kontrollieren Sie bitte, ob die Verpackung alle oben ange-

führten Teile enthält. Falls etwas fehlt,wenden Sie sich bitte

an Ihren AKG-Händler.

• Optionales Zubehör finden Sie im aktuellen AKG-Kata-

log/Folder oder auf www.akg.com. Ihr Händler berät Sie

gerne.

• Frequenzgang speziell für Gesangsübertragung ausgelegt.

• Integriertes Wind- und Popfilter unterdrückt wirkungsvoll

Pop- und Atemgeräusche.

• Gute Rückkopplungsunterdrückung durch frequenzunab-

hängige supernierenförmige Richtwirkung.

• Brillante Übertragungsqualität durch neue Varimotion-

Membrantechnologie.

• Mechano-pneumatische Lagerung des Wandlersystems

reduziert Griff- und Kabelgeräusche.

• Hochpassfilter und Brummkompensationsspule zur Mini-

mierung tieffrequenter Störgeräusche.

• Sicherer Schutz des Mikrofonwandlers durch nahezu unde-

formierbare Gitterkappe aus Federstahl

1 Sicherheitshinweis/Beschreibung

D 7/D 7 S/D 7 LTD 3



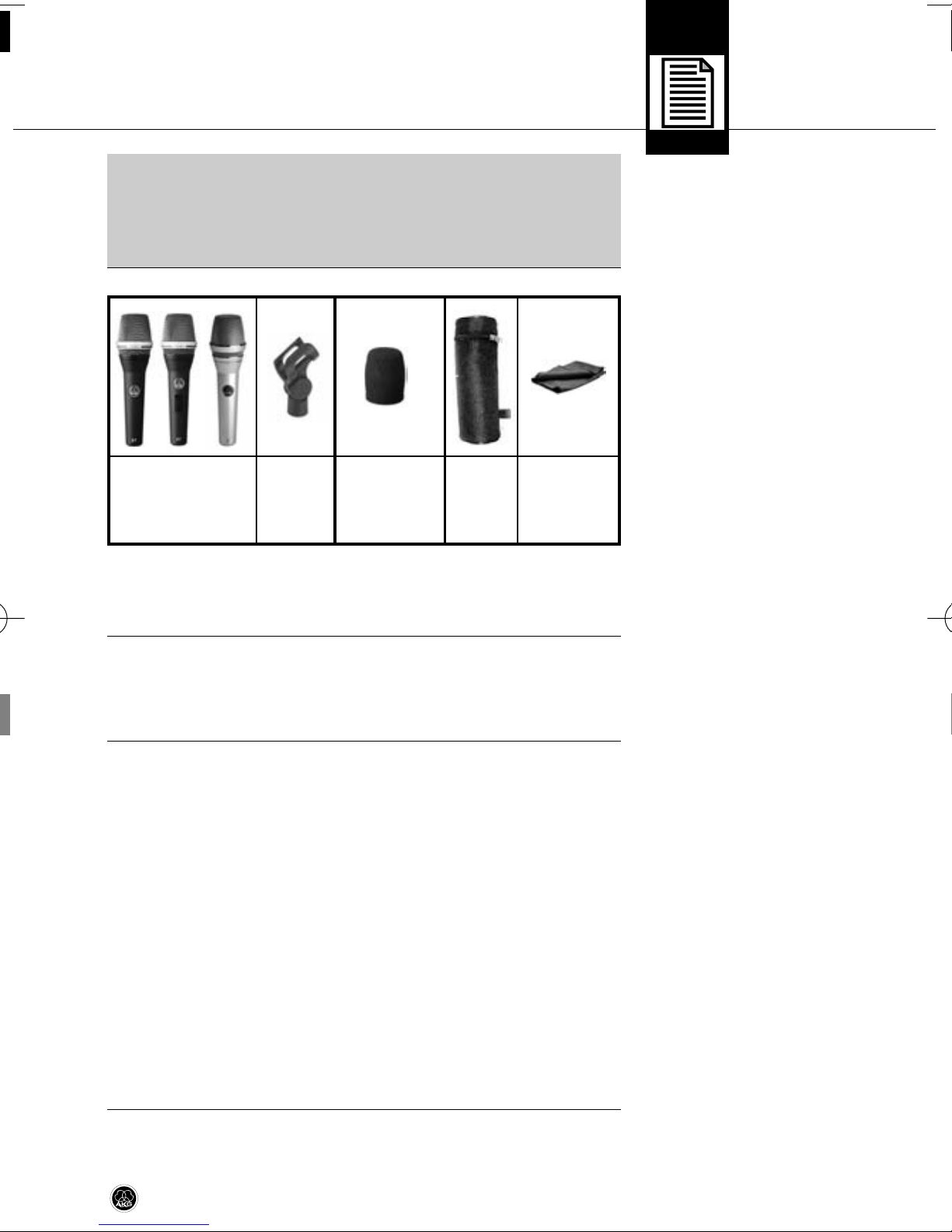

1 D 7 / D 7 S /

D 7 LTD 1 SA 61

1 Ersatz-

Innen-

windschutz

1 Etui

1 Mikro-

fasertuch

(nur D 7 LTD)

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 3 (Sch

1.5 D 7

1.6 D 7 S

1.7 D 7 LTD

Das D7von AKG ist ein dynamisches Richtmikrofon (Druckgra-

dientenempfänger). Es wurde speziell als Gesangsmikrofon für

den harten Bühneneinsatz entwickelt. Der weite Frequenzgang

des D 7 betont leicht die mittleren und hohen Frequenzen und

gewährleistet dadurch auch eine gute Sprachverständlichkeit.

Durch seine supernierenförmige Richtcharakteristik ist das D 7

für Schall, der von vorne einfällt, am empfindlichsten, während

es auf seitlich und von hinter dem Mikrofon einfallenden Schall

kaum anspricht. Diese Richtcharakteristik ist bei allen Frequen-

zen, also von den tiefsten bis zu den höchsten Tönen, annä-

hernd gleich ("frequenzunabhängig").

Hand- und Kabelgeräusche werden durch die mechano-pneu-

matische Lagerung des Wandlers weitgehend unterdrückt. Der

Innenwindschutz reduziert Pop-,Wind- und Atemgeräusche auf

ein Minimum. Sonstige Störgeräusche im Bereich der tiefen

Frequenzen werden durch eine Brummkompensationsspule

und ein eingebautes Hochpassfilter bei 80 Hz zuverlässig aus-

geblendet. Das Filter ist permanent aktiv, das Mikrofon hat da-

her keinen separaten Ein/Ausschalter für das Hochpassfilter.

Eine robuste, nahezu unverformbare Gitterkappe aus Feder-

stahl und das stabile Zink-Alu-Druckgussgehäuse schützen

das Mikrofon und die Kapsel wirksam vor Beschädigungen im

harten Alltag "on the road".

Das D 7 S ist elektrisch, mechanisch und akustisch identisch

mit dem D 7, besitzt jedoch einen knackfreien Ein/Ausschalter.

Das D 7 LTD ist elektrisch, mechanisch und akustisch identisch

mit dem D 7, ist jedoch für besondere ästhetische Ansprüche

mit einem verchromten Gehäuse ausgestattet.

1 Beschreibung

4D 7/D 7 S/D 7 LTD

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 4 (Sch

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-

gem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische als auch

asymmetrische Mikrofoneingänge anschließen.

• Wenn Sie das Mikrofon an einen symmetrischen Mikrofon-

eingang (XLR-Buchse) anschließen wollen, verwenden Sie

ein handelsübliches XLR-Kabel.

• Wenn Sie das Mikrofon an einen asymmetrischen Mikro-

foneingang (6,3 mm-Klinkenbuchse) anschließen wollen,

verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-

Mono-Klinkenstecker.

• Bitte beachten Sie,dass asymmetrische Kabel Einstreuun-

gen aus Magnetfeldern (von Netz- und Lichtkabeln, Elek-

tromotoren usw.) wie eine Antenne aufnehmen können.

Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm-

und ähnlichen Störgeräuschen führen.

2 Anschluss

D 7/D 7 S/D 7 LTD 5

Hinweis:

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 5 (Sch

3.1 Einleitung

3.2 Besprechungs-

abstand und

Naheffekt

3.3 Schall-

einfallswinkel

Siehe Abb. 1.

Abb. 1:Typische

Mikrofonposition

Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den

Klang Ihrer Stimme, wie er durch die Beschallungsanlage wie-

dergegeben wird, zu gestalten.

Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon op-

timal einsetzen zu können.

Grundsätzlich wird Ihre Stimme umso voller und weicher wie-

dergegeben, je kürzer der Abstand zwischen den Lippen und

dem Mikrofon ist, während größere Mikrofondistanzen ein halli-

geres, entfernteres Klangbild bewirken, da die Akustik des Rau-

mes mehr zur Geltung kommt.

Sie können daher Ihre Stimme aggressiv, neutral oder sinnlich

klingen lassen, indem Sie den Mikrofonabstand verändern.

Der Naheffekt tritt im Abstand von weniger als 5 cm von der

Schallquelle auf und bewirkt eine starke Betonung derTiefen.Er

verleiht Ihrer Stimme einen voluminöseren, intimen, bassbeton-

ten Klang.

Wenn Sie direkt von vorne auf

das Mikrofon singen, werden

nicht nur Atemgeräusche mit-

übertragen, sondern auch Ver-

schlusslaute (p, t) und Zisch-

laute (s, sch, tsch) unnatürlich

hervorgehoben.

• Singen Sie daher seitlich auf das Mikrofon oder über den

Mikrofonkopf hinweg. So erhalten Sie einen ausgewoge-

nen, naturgetreuen Klang.

3 Anwendung

6D 7/D 7 S/D 7 LTD

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 6 (Sch

3.4 Rückkopplung

Abb. 2: Mikrofonaufstel-

lung für minimale Rück-

kopplung

Siehe Abb. 2.

Rückkopplung bedeutet, dass ein Teil des von den Lautspre-

chern abgegebenen Schalls vom Mikrofon aufgenommen, ver-

stärkt und wieder den Lautsprechern zugeleitet (“rückgekop-

pelt”) wird. Ab einer bestimmten Lautstärke beginnt die Anlage

zu pfeifen und kann nur durch Zurückfahren der Lautstärke

wieder unter Kontrolle gebracht werden.

Um diese Gefahr zu minimieren, hat das Mikrofon eine super-

nierenförmige Richtcharakteristik: es ist für Schall, der von

vorne einfällt (die Stimme) am empfindlichsten ist, während es

auf seitlich oder von hinten einfallenden Schall (z.B. von Moni-

torlautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem Sie die

PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-

rand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikro-

fon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als

Folge der Raumakustik), besonders im unteren Frequenzbe-

reich, ausgelöst werden, also indirekt durch den Naheffekt. In

diesem Fall brauchen Sie oft nur den Mikrofonabstand zu ver-

größern, um die Rückkopplung zum Abreißen zu bringen.

3 Anwendung

D 7/D 7 S/D 7 LTD 7

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 7 (Sch

3.5 Begleitchor

Abb. 3: Mikrofon-

aufstellung für

Begleitduo

4.1 D 7, D 7 S

4.2 D 7 LTD

4.3 Innenwindschutz

reinigen

1. Lassen Sie nie mehr als

zwei Personen in ein ge-

meinsames Mikrofon sin-

gen.

2. Das Mikrofon ist für seitlich

einfallenden Schall sehr

unempfindlich. Wenn die

beiden VokalistInnen aus

einem größeren Winkel

als 35° auf das Mikrofon

singen, müssten Sie den Pegelregler des Mikrofonkanals

so weit aufziehen, dass die Rückkopplungsgefahr zu groß

würde.

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit ei-

nem mit Wasser befeuchteten Tuch.

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit

dem mitgelieferten Mikrofasertuch.

Der integrierte Innenwindschutz des Mikrofons kann durch Ver-

schmutzung mit der Zeit zu einer “Höhenfalle” werden, so dass

das Mikrofon immer dumpfer klingt. Wir empfehlen daher, den

Innenwindschutz zu reinigen, sobald der Klang des Mikrofons

an Brillanz und Transparenz verliert.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den

Uhrzeigersinn ab.

2. Nehmen Sie den Innenwindschutz aus der Gitterkappe he-

raus.

3 Anwendung

8D 7/D 7 S/D 7 LTD

4 Reinigung

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 8 (Sch

4.4 Innenwindschutz

austauschen

3. Tauchen Sie den Innenwindschutz in Seifenwasser und

drücken Sie ihn einige Male kräftig aus.

4. Lassen Sie den Innenwindschutz über Nacht trocknen.

5. Legen Sie den gereinigten Innenwindschutz in die Gitter-

kappe ein.

6. Schrauben Sie die Gitterkappe im Uhrzeigersinn auf das

Mikrofon auf.

Sollte der Klang trotz Reinigung dumpf bleiben, können Sie den

Innenwindschutz gegen den beiliegenden Ersatz-Innenwind-

schutz austauschen:

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den

Uhrzeigersinn ab.

2. Nehmen Sie den Innenwindschutz aus der Gitterkappe he-

raus.

3. Befeuchten Sie den Ersatz-Innenwindschutz mit einigen

Tropfen Waser und drücken Sie ihn einige Male kräftig aus,

bis er die richtige Form annimmt.

4. Lassen Sie den Ersatz-Innenwindschutz trocknen.

5. Legen Sie den Ersatz-Innenwindschutz in die Gitterkappe

ein.

6. Schrauben Sie die Gitterkappe im Uhrzeigersinn auf das

Mikrofon auf.

4 Reinigung

D 7/D 7 S/D 7 LTD 9

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 9 (Sch

5 Fehlerbehebung

Fehler Mögliche Ursache Abhilfe

Kein Ton. 1. Mischpult und/oder Ver-

stärker ausgeschaltet.

2. Kanal- oder Summen-

Fader am Mischpult

oder Lautstärkeregler

des Verstärkers steht

auf Null.

3. Mikrofon nicht an

Mischpult oder Verstär-

ker angeschlossen.

4. Kabelstecker nicht rich-

tig angesteckt.

5. Kabel defekt.

1. Mischpult und/oder Ver-

stärker einschalten.

2. Kanal-oder Summen-

Fader am Mischpult

oder Lautstärkeregler

des Verstärkers auf ge-

wünschten Pegel ein-

stellen.

3. Mikrofon an Mischpult

oder Verstärker an-

schließen.

4. Kabelstecker nochmals

anstecken.

5. Kabel überprüfen und

falls nötig ersetzen.

Verzerrungen. 1. Gain-Regler am Misch-

pult nicht richtig einge-

stellt

2. Mischpulteingang zu

empfindlich.

1. Gain-Regler so einstel-

len, dass Verzerrungen

verschwinden.

2. 10-dB-Vorabschwä-

chung zwischen Mikro-

fonkabel und Eingang

stecken.

Mikrofon klingt mit der

Zeit immer dumpfer. • Verschmutzter Innen-

windschutz oder Außen-

windschutz dämpft

hohe Frequenzen.

• Innenwindschutz bzw.

Außenwindschutz reini-

gen oder ersetzen.

10 D 7/D 7 S/D 7 LTD

BDA D 7_Hex_D030835:BDA_A6_2006 02/16/2009 15:49 Seite 10 (Sc

Otros manuales para D 7

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Micrófono de AKG

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

Sennheiser

Sennheiser evolution wireless series EM 100 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Sennheiser

Sennheiser evolution D1 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario

JLab

JLab GO TALK Manual de usuario

Renkforce

Renkforce TY-109 Manual de usuario
