SERVICE Whirlpool Europe

Customer Services AKP 619/IX/01

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 24.09.1997 Subject to modiﬁcation

Document-No.: 4812 715 16999

Model AKP 619/IX/01

Version 8577 619 42040 Page

Technical data 2

Spare part list 3

Exploded view 4

Wiring diagram 5 - 6

Service Manual

Built-in oven

AKP 619/IX/01

SERVICE

24.09.1997 / Page 2 AKP619/IX/01 Whirlpool Europe

Doc. No: 4812 715 16999 8577 619 42040 Customer Service

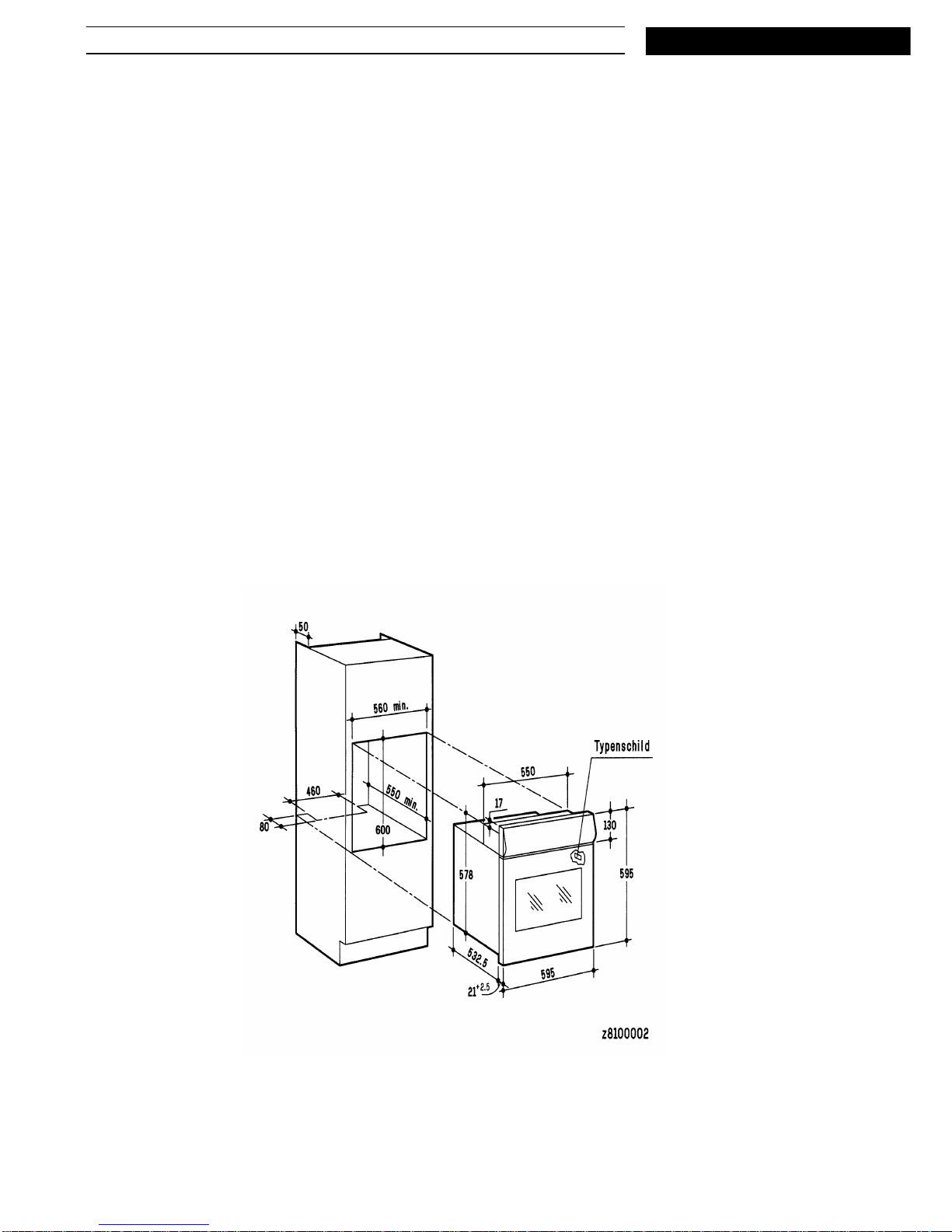

Technical data

Electrical connection

Rated voltage 220-230V ~

Main connection 380-400V 3N~ 50 Hz

380-400V 2N~ 50 Hz

220-230V 1N~ 50 Hz

Power usable contemporaneously 2550 W

Upper heating element 900 W

Lower heating element 1000 W

Forced air 2000 W

Grill heating element 2450 W

Electrical components

Minute minder DAC 88C0018

Hob control -

Accessories

Baking tray enameled 375,0 x 445,5 mm

Fat pan enameled 375,0 x 445,5 mm

Grid chrome 446,5 x 340,0 mm

SERVICE Whirlpool Europe AKP619/IX/01 24.09.1997 / Page 3

Customer Service 8577 619 42040 Doc. No: 4812 715 16999

Spare part list

Model AKP619/IX/01

Service No. 857761942040

Version 857761942040

Pos. No. 12NC Code Description from to

025 1 4819 460 78479 Trim, side right

025 2 4819 460 78481 Trim, side left

041 0 4819 417 19458 Hinge

045 0 4819 466 89197 Hinge run.mech.

110 0 4819 498 78005 Handle,door

110 1 4819 462 48456 Rubber ring

121 0 4819 442 38091 Innerdoor,oven + glass

121 3 4819 460 89431 Trim

141 0 4819 450 69864 Oven glass

143 0 4819 459 28301 Frame

191 0 4819 468 18109 Gasket

201 0 4819 442 38092 Plate

232 0 4819 460 78321 Trim

245 0 4819 458 19991 Oven shelf

247 0 4819 418 38367 Tray,leak

261 0 4819 458 19999 Inset grid left

261 1 4819 458 19998 Inset grid right

301 3 4819 460 89342 Trim, lower

320 0 4819 453 58053 Control panel

332 0 4819 410 28689 Button,push

334 0 4819 411 29198 Knob

341 1 4819 413 79078 Indication disc thermostat

341 2 4819 413 79087 Indication disc oven selector switch

344 9 4819 532 28269 Ring

354 0 4812 134 48021 Pilot lamp

354 1 4819 381 18076 Lens red

440 0 4819 361 78242 Motor

441 0 4819 361 18427 Motor

441 1 4819 468 18099 Gasket

443 0 4819 515 48065 Fan wheel

451 0 4819 259 28822 Heating element circulation

452 0 4819 259 28838 Heating element

456 0 4819 259 28791 Heating element lower

493 0 4819 290 68363 Terminal block

503 0 4819 282 18726 Autotimer

554 0 4819 282 28603 Thermostat

562 0 4819 252 28114 Thermal fuse

620 0 4819 273 28404 Hex.code switch

651 0 4819 134 88153 Lamp,oven

652 0 4819 255 18237 Holder,lamp

652 1 4819 450 69844 Lamp screen

653 0 4819 134 88189 Lamp

914 0 4819 505 18323 Nut

915 0 4819 505 18145 Nut

932 0 4819 492 68714 Spring

993 0 4819 310 39087 Mounting kit

SERVICE

24.09.1997 / Page 4 AKP619/IX/01 Whirlpool Europe

Doc. No: 4812 715 16999 8577 619 42040 Customer Service

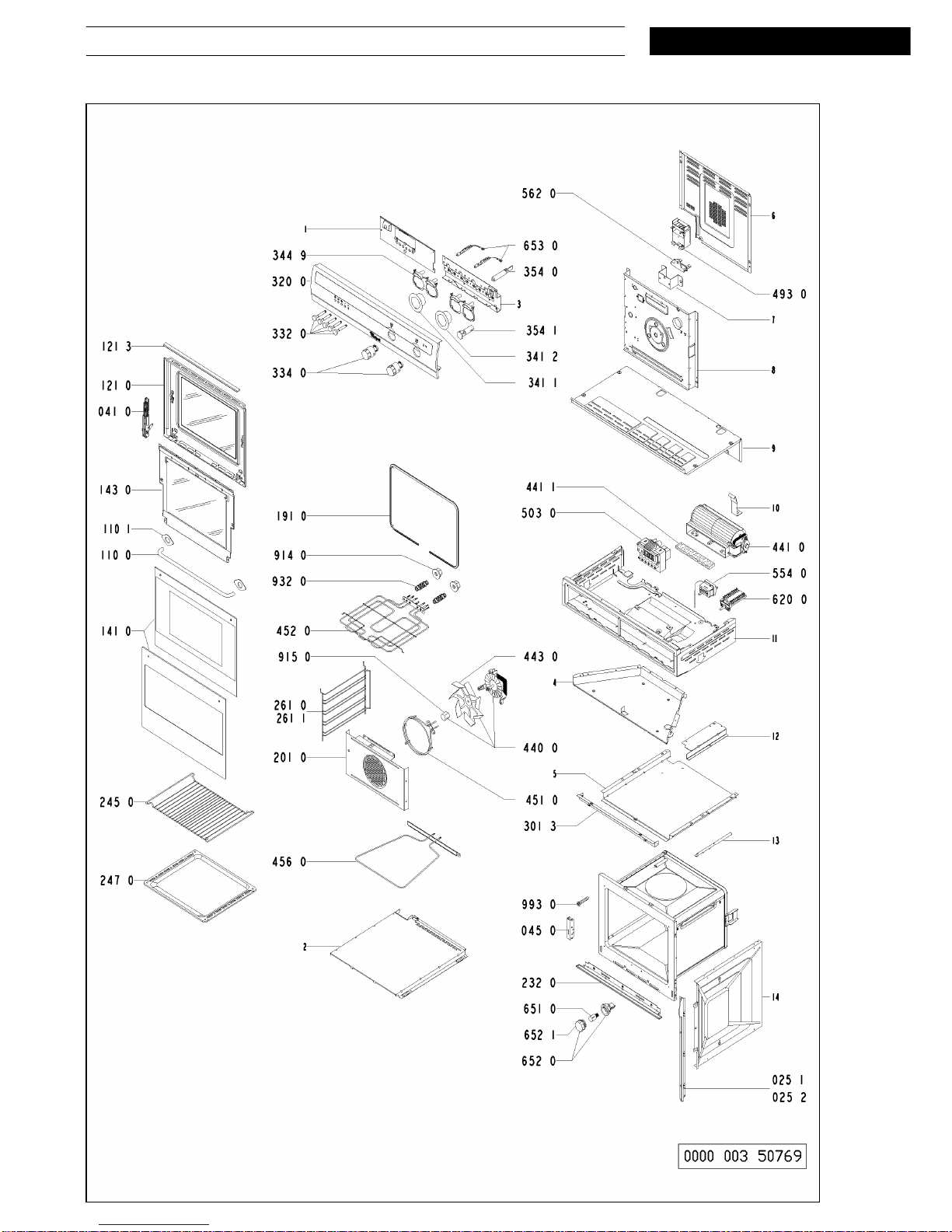

Exploded view

SERVICE Whirlpool Europe AKP619/IX/01 24.09.1997 / Page 5

Customer Service 8577 619 42040 Doc. No: 4812 715 16999

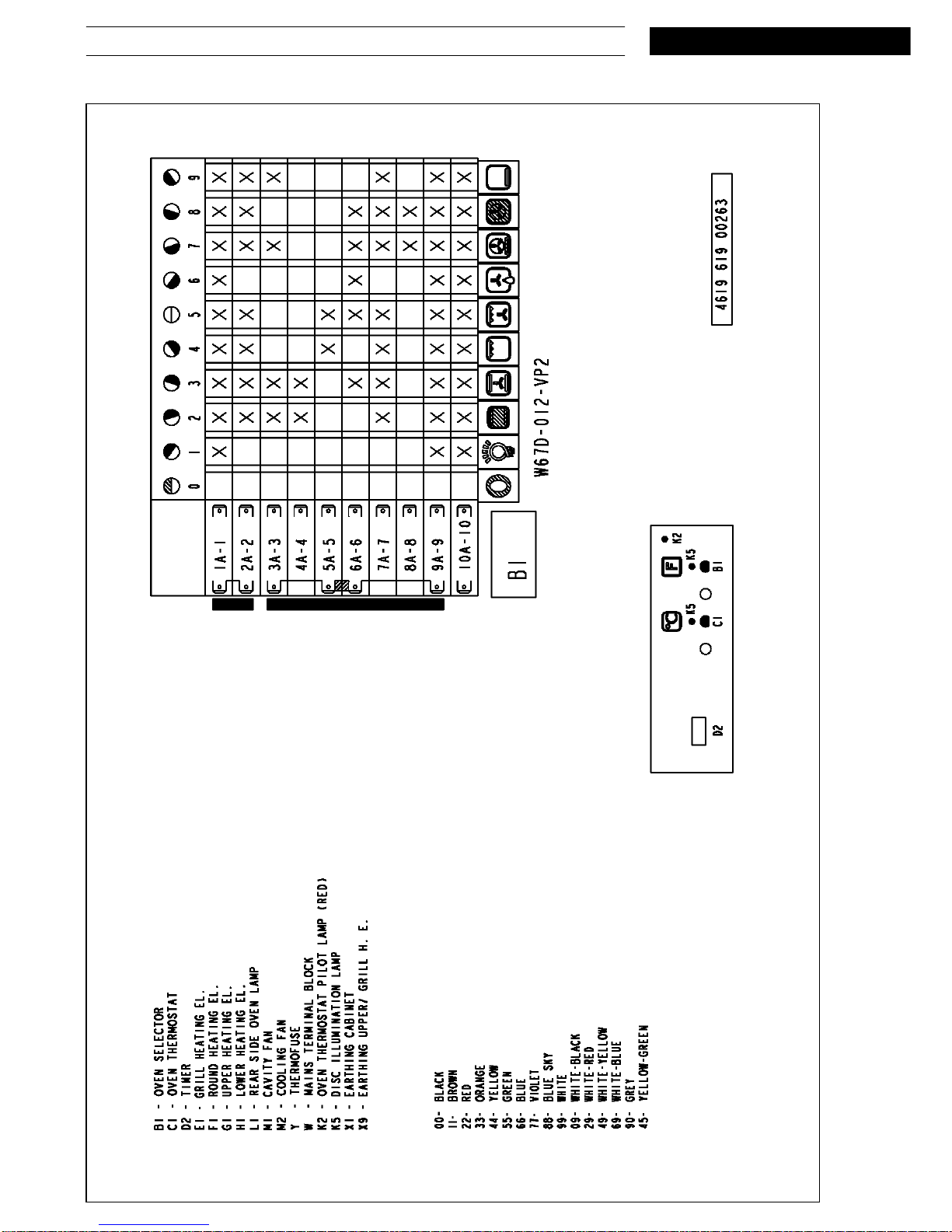

Wiring diagram

SERVICE

24.09.1997 / Page 6 AKP619/IX/01 Whirlpool Europe

Doc. No: 4812 715 16999 8577 619 42040 Customer Service

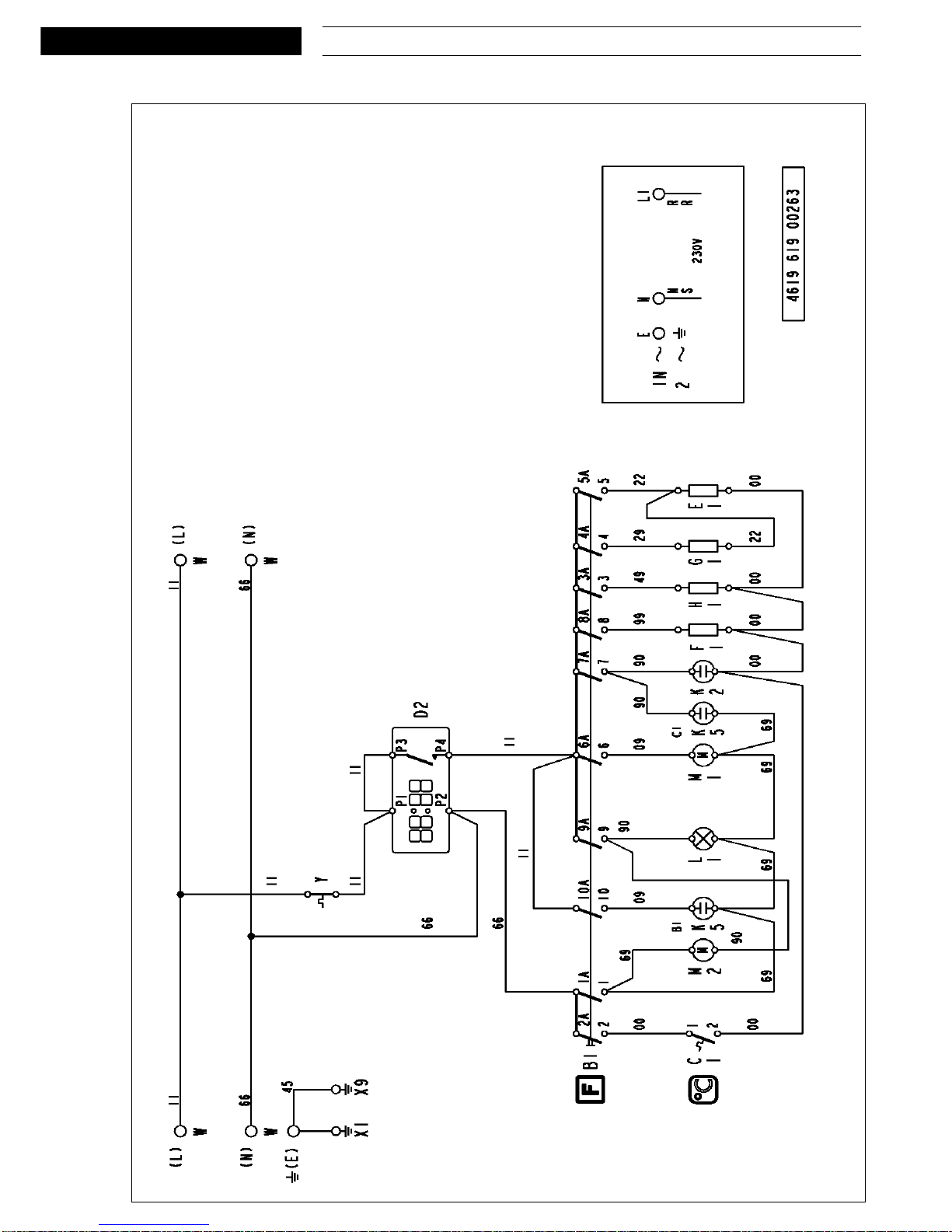

Wiring diagram
