Westfalia 95 03 66 Manual de usuario

Druckluft Klammer- und Nagelpistole 2in1

Pneumatic Stapler and Nail Gun2in1

Art. 95 03 66

DE Originalanleitung

GB Original Instructions

FR Mode d‘emploi originale

NL Originele Handleiding

IT Informazioni sulla Sicurezza

Sehr geehrte Damen und Herren,

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem

neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie

helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte

nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und

bewahren Sie diese für späteres Nachlesen gut auf.

Sollten Sie das Gerät an Dritte weitergeben, legen Sie diese Anleitung bei.

Dear Customers,

Instruction manuals provide valuable hints for using your new device. They

enable you to use all functions, and they help you avoid misunderstandings and

prevent damage. Please take the time to read this manual carefully and keep it

for future reference.

If you pass the device on to third parties, enclose these instructions.

Chers clients,

Les manuels d'instructions fournissent des conseils précieux sur l'utilisation de

votre nouvel appareil. Ils vous permettent d'utiliser toutes les fonctions et vous

aident à éviter les malentendus et à éviter les dommages. Veuillez prendre le

temps de lire attentivement ce manuel et de le conserver pour référence

ultérieure.

Si vous cédez l'appareil à des tiers, joignez ces instructions.

Geachte Klant,

Instructiehandleidingen bieden waardevolle tips voor het gebruik van uw

nieuwe apparaat. Ze stellen u in staat alle functies te gebruiken en helpen u

misverstanden en schade te voorkomen. Neem de tijd om deze handleiding

aandachtig door te lezen en bewaar deze voor toekomstig gebruik.

Als u het apparaat aan derden doorgeeft, voeg dan deze handleiding toe.

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen die

folgenden Hinweise. Bitte beachten Sie auch die beiliegenden

allgemeinen Sicherheitshinweise für Druckluftwerkzeuge.

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch

und benutzen Sie das Gerät ausschließlich gemäß dieser

Anleitung.

Entsorgen Sie nicht benötigtes Verpackungsmaterial oder

bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es

besteht Erstickungsgefahr!

Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden

durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.

Dieses Gerät ist kein Spielzeug. Lassen Sie Kinder nicht mit dem Gerät

spielen.

Halten Sie Ihre Hände vom Werkzeugkopf fern. Bei

unbeabsichtigtem Betätigen des Auslösers besteht

Verletzungsgefahr.

Tragen Sie beim Verwenden des Gerätes Schutzbrille

und Gehörschutz!

Richten Sie das Gerät nicht gegen Menschen oder

Tiere.

Verwenden Sie Metall- und Spannungssuchgeräte, um verdeckt geführte

Strom-, Wasser- und Gasleitungen zu orten. Berühren Sie keine

spannungsführenden Bauteile oder Leiter.

Sorgen Sie für ausreichende Beleuchtung des Arbeitsbereiches

Verwenden Sie nach Möglichkeit Spannvorrichtungen oder einen

Schraubstock zur sicheren Befestigung des Werkstücks.

Trennen Sie das Gerät von der Luftversorgung bevor Sie verklemmte

Klammern entfernen oder Klammerstreifen nachladen.

Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben,

Muttern und anderen Befestigungselemente auf festen Sitz und ziehen

Sie sie bei Bedarf an.

Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr

und lassen Sie es durch einen Fachmann instand setzen oder wenden Sie

sich an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und

unternehmen Sie keine eigenen Reparaturversuche.

SICHERHEITSHINWEISE

Benutzung

Einstellen der Schlagkraft

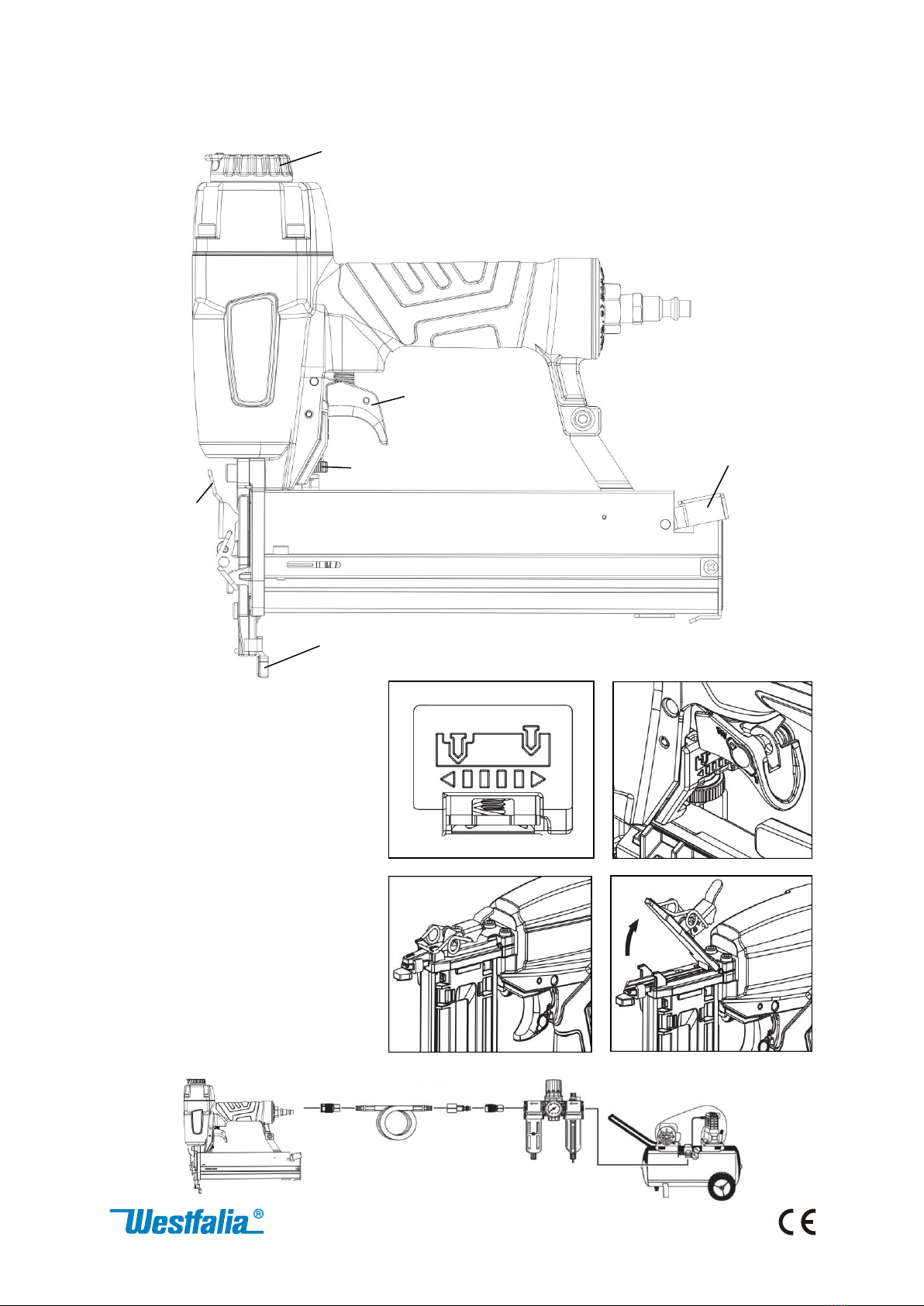

Die Schlagkraft wird mit dem Stellrad (2) eingestellt. Drehen Sie das Rad, von

hinten gesehen, im Uhrzeigersinn, um die Einschlagkraft zu erhöhen, und gegen

den Uhrzeigersinn, um die Einschlagkraft zu verringern. Beachten Sie auch die

Symbole. Siehe dazu auch Abb. A1 und A2.

Laden des Magazins

Betätigen Sie den Entriegelungsschalter (3) und ziehen Sie das Magazingehäuse

nach unten heraus. Legen Sie den Nagel- oder Klammerstreifen auf bzw. über

die Magazinrippe wie im Bild gezeigt. Schieben sie dann das Magazingehäuse

wieder zu. Drücken sie, wenn nötig, den Nagel- oder Klammerstreifen dabei an

die Magazinrippe an.

Setzen von Nägeln und Klammern

Verbinden Sie das Gerät mit einer 4 –7 Bar führenden Druckluftversorgung.

Verwenden Sie dabei nach Möglichkeit eine Wartungseinheit, die der Druckluft

das Wasser entzieht und einen Ölnebel hinzufügt. Siehe Abbildung (C).

Setzen Sie das Gerät an der gewünschten Stelle auf das Werkzeug auf und

drücken sie es gegen die Oberfläche. Der Sicherungsschieben (4) muss voll

eingedrückt sein. Betätigen Sie dann den Auslöser (1), um Nagel oder Klammer

einzutreiben.

Sie können die Abblasrichtung der Abluft durch Drehen des Abbläsers (5) zu

regeln.

Entfernen verklemmter Klammern

Trennen Sie das Gerät von der Luftversorgung. Klappen Sie den

Verriegelungshebel (6) nach oben und öffnen sie den Werkzeugkopf. Entfernen

sie die eingeklemmte Klammer bzw. den eingeklemmten Nagel. Siehe dazu

auch Abb. B1 und B2.

Bedienung

Reinigung und Wartung

Reinigen Sie das Gerät mit einem leicht befeuchteten Tuch. Verwenden Sie

nach Bedarf auch etwas Spülmittel. Tauchen Sie das Gerät nicht in

Flüssigkeiten.

Verwenden Sie keine aggressiven Chemikalien oder Scheuermittel, um die

Oberflächen nicht zu beschädigen.

Ölen Sie die bewegten Teile von Zeit zu Zeit mit etwas geeignetem

Maschinenöl. Verwenden Sie nicht zu viel Öl, damit das Werkstück nicht

durch abspritzendes Öl verschmutzt wird.

Technische Daten

Betriebsdruck: 4 –7 Bar, Max. 8,3 Bar

Luftverbrauch pro Auslösung: ca. 0,09 l

Abmessungen: ca. 25,5 x 24,4 x 5,7 cm

Gewicht: ca. 1,4 kg

Kapazität: 100

Nägel: 15 –50 mm, Stärke 18 / 1,26 x 1,05 mm

Klammern: 16 –40 mm, 5,7 mm Breite, Stärke < 1,26 x 1,05 mm

To avoid malfunctions, damage and health impairments,

please observe the following information. Please also note

the enclosed general safety instructions for compressed air

tools.

Please read this manual carefully and use the device only according

to this manual.

Dispose of used packaging material carefully or store it out of the

reach of children. There is a danger of suffocation!

Persons with limited physical, sensorial or mental abilities are not allowed to

use the device, unless they are supervised and briefed for their safety by a

qualified person.

This device is not a toy. Do not let children play with the device.

Keep your hands away from the tool head. There is a risk of injury

if the trigger is accidentally actuated.

Wear protective goggles and hearing protection when

using the device!

Do not point the device at people or animals.

Use metal and voltage detection devices to locate concealed power, water

and gas lines. Do not touch any live components or conductors.

Make sure there is sufficient lighting in the work area

If possible, use clamping devices or a vice to securely fasten the workpiece.

Disconnect the device from the air supply before removing jammed clips or

reloading clip strips.

Check all screws, nuts and other fastening elements for tightness at regular

intervals and tighten them if necessary.

Should the unit become damaged do not use it any further and have it

repaired by a professional or contact our customer service. Do not

disassemble the unit or try repairing it yourself.

SAFETY NOTES

Operation

Adjusting the impact force

The impact force is set with the adjusting wheel (2). When viewed from the

rear, turn the wheel clockwise to increase the impact force and

counterclockwise to decrease the impact force. Also note the symbols. See also

Fig. A1 and A2.

Loading the Magazine

Press the release switch (3) and pull the magazine housing down and out. Place

the strip of nails or staples on or over the magazine rib as shown in the picture.

Then slide the magazine housing back on. If necessary, press the strip of nails

or staples against the magazine rib.

Setting Nails and Staples

Connect the device to a 4 - 7 bar compressed air supply. If possible, use a

maintenance unit that removes the water from the compressed air and adds an

oil mist. See picture (C).

Place the device on the tool at the desired location and press it against the

surface. The safety slide (4) must be fully pressed in. Then press the trigger (1)

to drive the nail or staple.

You can regulate the direction of the exhaust air by turning the blower (5).

Removing Jammed Clamps

Disconnect the device from the air supply. Fold the locking lever (6) up and

open the tool head. Remove the jammed staple or nail. See also Fig. B1 and B2.

Operation

Cleaning and Maintenance

Clean the device with a slightly dampened cloth. If necessary, use a little

washing-up liquid as well. Do not immerse the device in liquids.

To avoid damaging the surfaces, do not use any harsh chemicals or

abrasives.

Oil the moving parts from time to time with a suitable machine oil. Do not

use too much oil so that the workpiece is not contaminated by sprayed oil.

Technical Data

Operating pressure: 4 - 7 bar, max. 8,3 bar

Air consumption per activation: approx. 0.09 l

Dimensions: approx. 25.5 x 24.4 x 5.7 cm

Weight: approx. 1.4 kg

Capacity: 100

Nails: 15 - 50 mm, thickness 18 / 1,26 x 1,05 mm

Staples: 16 - 40 mm, 5.7 mm wide, thickness 1,26 x 1,05 mm

S'il vous plaît noter afin d'éviter des dysfonctionnements, des

dommages et des atteintes à la santé, veuillez respecter les

informations suivantes. Veuillez également tenir compte des

consignes générales de sécurité ci-jointes pour les outils à air

comprimé.

Veuillez lire attentivement ce manuel et utiliser l'appareil

uniquement conformément à ce manuel.

Éliminez les matériaux d'emballage inutiles ou stockez-les dans un

endroit inaccessible aux enfants. Il y a danger d’étouffement!

Les personnes ayant des capacités physiques, sensorielles ou mentales

limitées ne peuvent utiliser le dispositif que si elles sont supervisées et

instruites par un soignant.

Cet appareil n'est pas un jouet. Ne laissez pas les enfants jouer avec

l'appareil.

Éloignez vos mains de la tête de l'outil. Il existe un risque de

blessure en cas d'actionnement accidentel de la gâchette.

Portez des lunettes de protection et une protection

auditive lors de l'utilisation de l'appareil !

Ne dirigez pas l'appareil vers des personnes ou des

animaux.

Utilisez des dispositifs de détection de métaux et de tension pour localiser

les conduites d'électricité, d'eau et de gaz dissimulées. Ne touchez aucun

composant ou conducteur sous tension.

Assurez-vous que la zone de travail est suffisamment éclairée

Si possible, utilisez des dispositifs de serrage ou un étau pour fixer

solidement la pièce.

Débranchez l'appareil de l'alimentation en air avant de retirer les clips

coincés ou de recharger les bandes de clips.

Vérifiez à intervalles réguliers que toutes les vis, écrous et autres éléments

de fixation sont bien serrés et resserrez-les si nécessaire.

Si l'appareil est endommagé, arrêtez d'utiliser l'appareil et faites-le réparer

par un spécialiste ou contactez notre service clientèle. Ne démontez pas

l'appareil et ne tentez pas votre propre réparation.

CONSIGNES DE SÉCURITÉ

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas de Westfalia

Westfalia

Westfalia 94 61 29 Manual de usuario

Westfalia

Westfalia 85 34 95 Manual de usuario

Westfalia

Westfalia 40 67 93 Manual de usuario

Westfalia

Westfalia 25 96 14 Manual de usuario

Westfalia

Westfalia 96 11 97 Manual de usuario

Westfalia

Westfalia 63 09 05 Manual de usuario

Westfalia

Westfalia RJ-7521 Manual de usuario

Westfalia

Westfalia 60 04 17 Manual de usuario

Westfalia

Westfalia 50 50 81 Manual de usuario

Westfalia

Westfalia 642579 Manual de usuario

Westfalia

Westfalia 927325 Manual de usuario

Westfalia

Westfalia 67 59 34 Manual de usuario

Westfalia

Westfalia 72 93 76 Manual de usuario

Westfalia

Westfalia 93 60 72 Manual de usuario

Westfalia

Westfalia 11 00 80 Manual de usuario

Westfalia

Westfalia 74 30 54 Manual de usuario

Westfalia

Westfalia MNF1700 Manual de usuario

Westfalia

Westfalia 861737 Manual de usuario

Westfalia

Westfalia HST-600-750 Manual de usuario

Westfalia

Westfalia 90 27 91 Manual de usuario

Westfalia

Westfalia 25 16 60 Manual de usuario

Westfalia

Westfalia 60 84 22 Manual de usuario

Westfalia

Westfalia 85 34 94 Manual de usuario

Westfalia

Westfalia RETOX 30 39 74 Manual de usuario

Manuales populares de Herramientas de otras marcas

Martor

Martor SECUNORM 175 Manual de usuario

ERKCO

ERKCO 1000 Manual de usuario

jbc

jbc N4473 Manual de usuario

FEINMETALL

FEINMETALL FZWZ-SET-001 Manual de usuario

Worx Professional

Worx Professional Sonicrafter WU676 Manual de usuario

Gage Bilt

Gage Bilt GB713SH Manual de usuario

Hilti

Hilti DX 9-ENP Manual de usuario

norbar

norbar NORTRONIC 34399 Manual de usuario

BGS technic

BGS technic 8578 Manual de usuario

Makita

Makita DHR241 Manual de usuario

Motor Guard

Motor Guard JMB-1250 Manual de usuario

Power Adhesives

Power Adhesives 805-12 Manual de usuario

Clemco

Clemco 24189 Manual de usuario

VVG

VVG VNG 903 Series Manual de usuario

Hilti

Hilti FX 3-A Manual de usuario

Grizzly

Grizzly H6472 Manual de usuario

axing

axing BWZ 5-02 Manual de usuario

Dh-Robotics

Dh-Robotics RGI-100 Cómo utilizar
