Vivotek Supreme FD8362 Manual de usuario

TC - 13

中文 (繁體)

如果發現網路攝影機出現煙霧或聞到異

味時，請立即關閉電源。

當這種情況發生的時候，請聯絡您的經銷

商。

有關操作時的溫度，請參閱使用者說明

書。

安裝前應注意事項

請勿將網路攝影機擺放在不穩定的物體

上。

閃電時，請勿碰觸網路攝影機。

請勿將任何物件插入網路攝影機，例如細

針。

請勿讓網路攝影機掉落地面。

TC - 14

軟體光碟

FD8362/62E

快速安裝手冊 / 產品保固卡

校準貼紙 / 天花板導孔樣板貼紙

安裝金屬板

檢查包裝內容物

L型六角扳手 / 乾燥劑 / 螺絲 / 六角螺帽 /

DC電源線 / 雙面膠帶

防水接頭及襯套 DC電源轉接器(選用)

TC - 15

中文 (繁體)

光線感應器

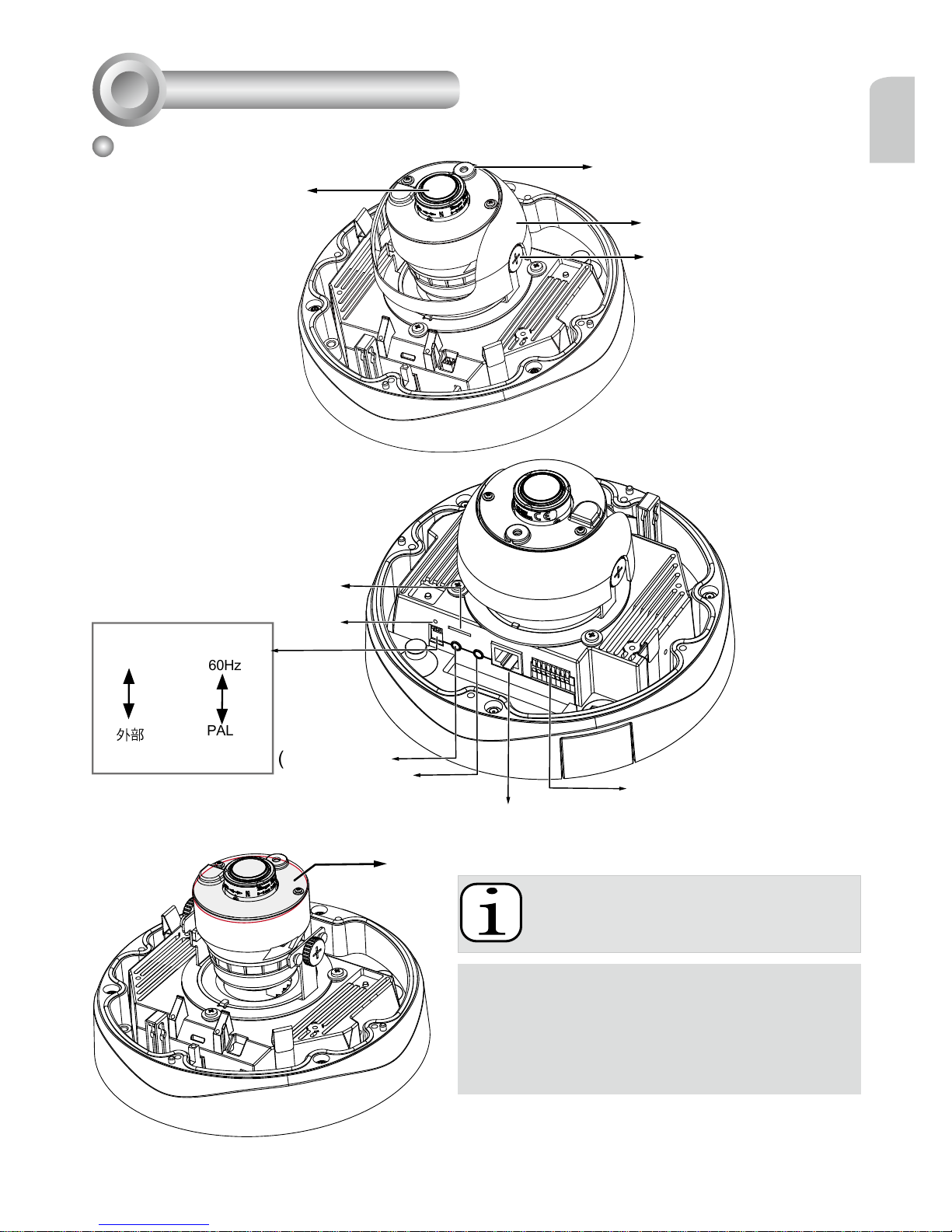

實體外觀說明

內視圖

乙太網路10/100

RJ45插槽座

音訊/視訊輸出

(綠色)

麥克風輸入

(粉紅) 一般I/O端子接線排

操作環境：-40° ~ 55°C

當網路攝影機內的溫度降至0°C以下時，加熱器會自

動運轉。

加熱器

可變焦鏡頭

傾斜調整螺絲

跳線

麥克風視訊輸出

內部

外部

NTSC

60Hz

PAL

50Hz

MicroSD/SDHC卡插槽

重設

按鈕

黑色遮光罩

注意：僅FD8362E配有加熱器。

TC - 16

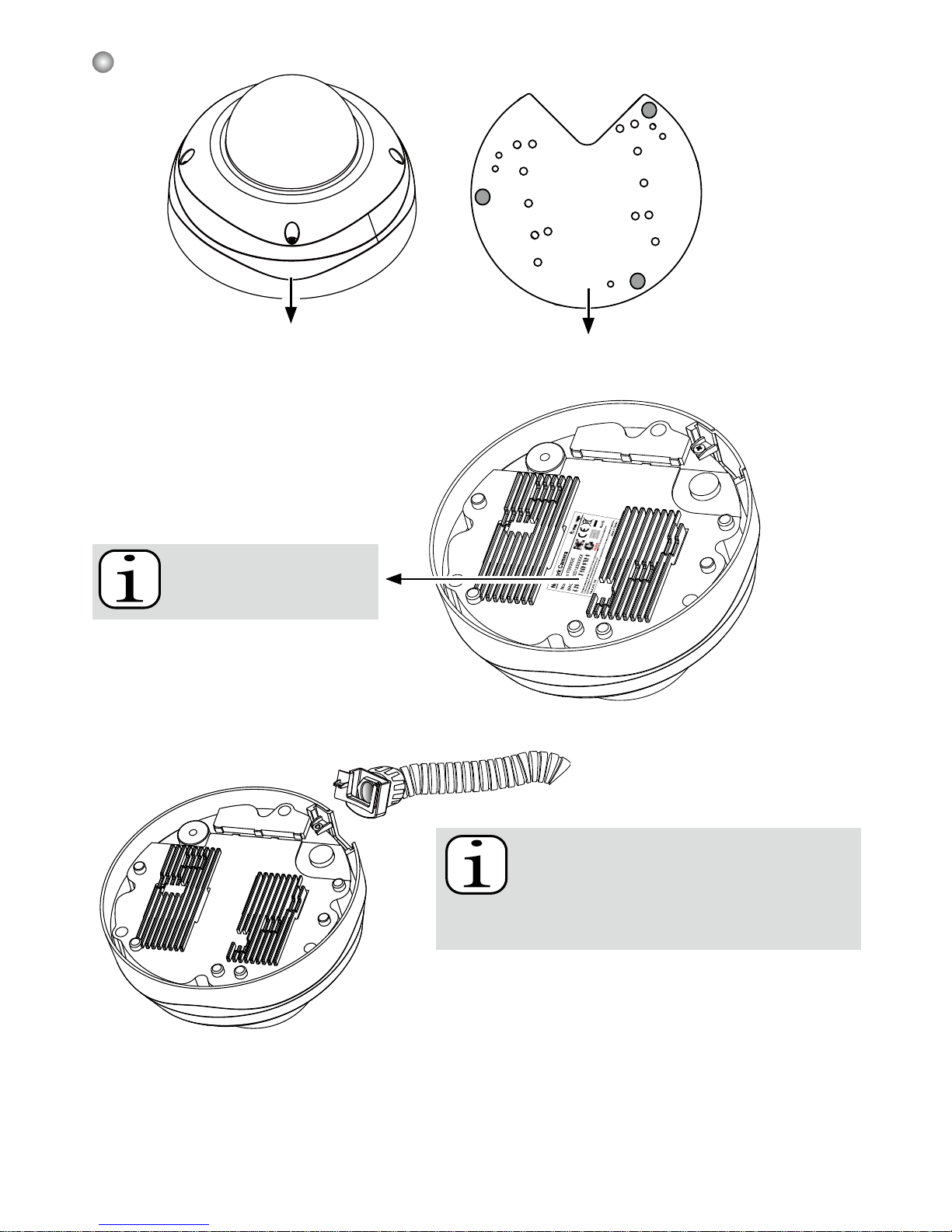

外觀

在架設攝影機之前，請務必

先記下網路攝影機的MAC

位址。

若您想要從攝影機側穿過纜線，請以隨附的側

出線襯套更換側開口蓋。1/2吋保護套管及配

管應另行購買。

IP66級防爆型半球型外殼安裝金屬板

TC - 17

中文 (繁體)

首先使用隨附的T20六角扳手將四顆螺絲旋鬆，並取下攝影機基座上的半球型外殼。請依下列步驟將攝影

機架設在天花板或牆壁上。

硬體架設

頂視圖

半球型外殼

半球型外殼固定器

請連接電源線；若您有感測器及警報器等外接裝置，請從一般I/O端子台連線。

87654321

組裝纜線

接腳定義

1 DC 12V-

2 DC 12V+

3 AC 24V_2

4 AC 24V_1

5 DI- (GND)

6 DI+

7 DO-

8 DO+ (12V)

適用乙太網路線適用電源及IO纜線

頂視圖

將電源及IO纜線穿過防水接頭。乙太網路線應穿過橡膠密封插

栓。使用者需自備所有纜線。

重要事項！半球型外殼應拆下，因為它在安裝過程中可能會掉落，並對工作人員

造成身體傷害。

TC - 18

1. 如上圖所示，將防水接頭的元件拆解成零件(A) ~

(F)。

2. 將螺帽(E)放置在電源及GPIO開口上。

3. 依照圖例，將電源線穿過防水接頭(F --> E --> D

--> B --> A)。然後將電源線接上電源。註：在封

口(D)上共有8個導孔，最寬的導孔側面上有一條

裂縫，這些導孔專供電源線使用。

4. 若您有感測器及警報器等外接裝置，請依前述將

纜線穿過防水接頭(F --> E --> D --> B --> A)。請

組裝步驟

密封螺母(A)

外罩(B)

密封塞條(C)

密封塞(D)

螺母(E)

六角螺帽(F)

防水接頭

(A)

(B)

(D)

(E)

(F)

參考接腳定義，將它們連接至一般I/O端子台。

註：建議使用粗細介於2.0~2.8mm的纜線。

5. 將封口(D)按進外殼(B)中。

6. 將封口(C)插入封口(D)上未使用的導孔中，以

避免受潮。

7. 從攝影機底部牢牢固定密封螺帽(A)及六角螺帽

(F)。

RJ45纜線尺寸 (單位：mm)

2. 剝除乙太網路線的部份護套。

1. 在橡膠密封插栓上鑽孔，並將乙太網

路線穿過開口。

橡膠密封插栓

組裝步驟

建議纜線規格：24AWG (0.51mm)

連接RJ45乙太網路線

TC - 19

中文 (繁體)

o: white/orange stripe

O: orange solid

g: white/green stripe

B: blue solid

b: white/blue stripe

G: green solid

br: white/brown stripe

BR: brown solid

3. 您必須使用RJ-45電纜壓街工具，以將乙

太網路線圈連接至接頭。在完成時，請

將纜線連接至攝影機的乙太網路RJ45插

頭。

4. 將乙太網路線壓入攝影機底部的配線路徑內，以避

免在接上安裝金屬板時造成阻礙。

吸頂安裝

1. 將隨附的校準貼紙貼在天花板上。

2. 利用貼紙上的圓圈標誌，在天花板兩邊分別對稱鑽出至少兩個導孔。然後將隨附的四顆塑膠錨釘敲入

導孔中。

3. 將隨附的螺絲插入安裝金屬板上相對應的三個或四個導孔，並以螺絲起子固定底座。

4. 將纜線穿過三角形挖空處A或側開口B。若您想要使用導孔B，請使用螺絲起子拆下側護蓋。以隨附的三

顆螺絲將攝影機基座固定在安裝金屬板上。

5. 拆下黑色遮光罩。

黑色遮光罩

o：白色/橘色條紋

O：橘色實色

g：白色/綠色條紋

B：藍色實色

b：白色/藍色條紋

G：綠色實色

br：白色/棕色條紋

BR：棕色實色

TC - 20

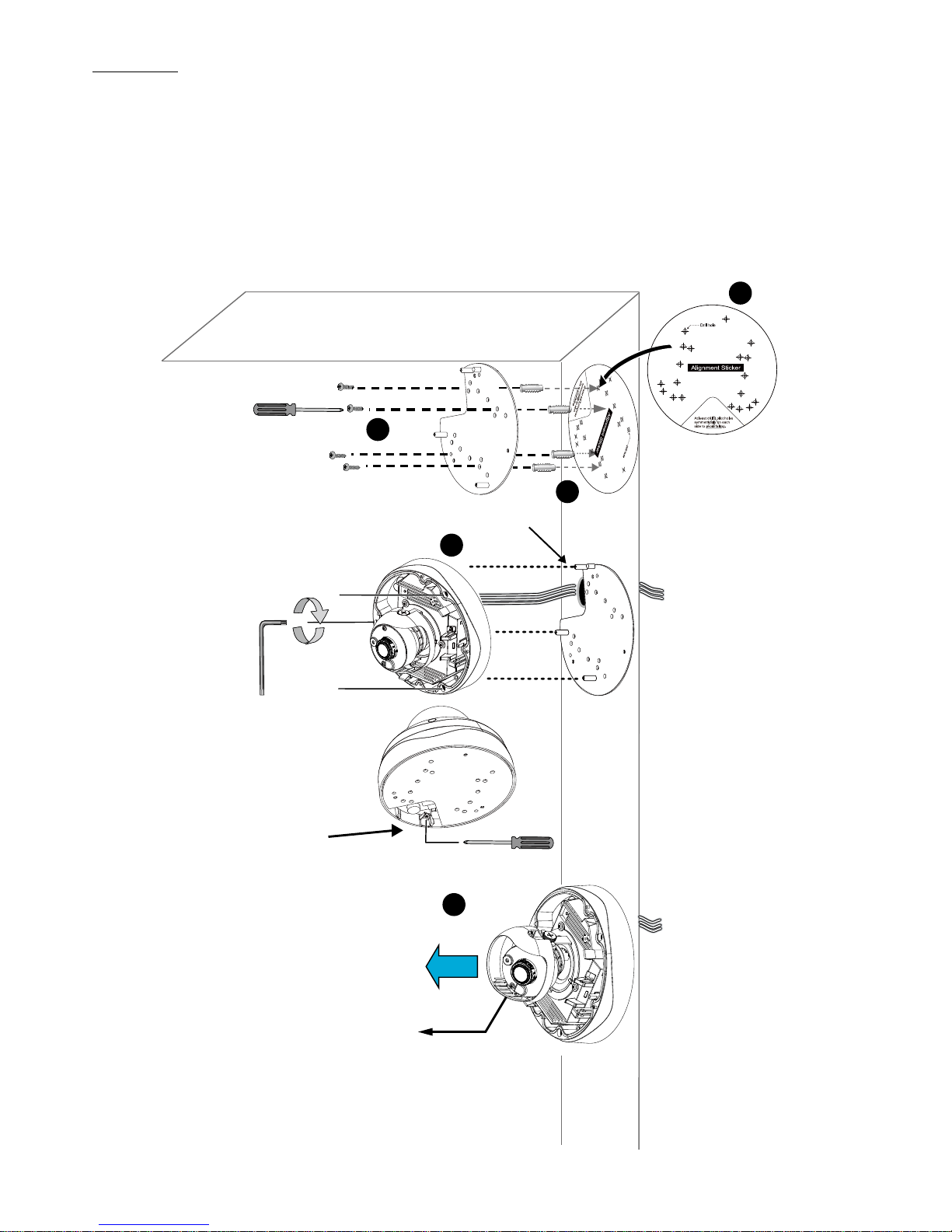

壁掛安裝

1. 將隨附的校準貼紙貼在牆壁上。

2. 利用貼紙上的圓圈標誌，在天花板兩邊分別對稱鑽出至少兩個導孔。然後將隨附的四顆塑膠錨釘敲入

導孔中。

3. 將隨附的螺絲插入安裝金屬板上相對應的三個或四個導孔，並以螺絲起子固定底座。

4. 將纜線穿過三角形挖空處A或側開口B。若您想要使用導孔B，請使用螺絲起子拆下側護蓋。以隨附的三

顆螺絲將攝影機基座固定在安裝金屬板上。

5. 拆下黑色遮光罩。

黑色遮光罩

TC - 21

中文 (繁體)

使用乙太網路供電(PoE)的連接方式

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

支援PoE之交換器

當使用支援PoE的交換器時

此網路攝影機符合乙太網路供電(PoE)標準，可利用乙太網路纜線來傳輸電源及資料。請參閱下圖，

利用乙太網路纜線將攝影機連接到支援乙太網路供電功能的交換器。

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

網路連線

1. 將RJ45乙太網路線連接至交換器。

若您的網路攝影機係直接連接至個人電腦，請

使用類別5跳接線。

2. 從端子台連接DC或AC纜線。使用者需自備IO

纜線。

乙太網路

不支援PoE之交換器

接腳1

接腳2

接腳3

接腳4

DC 12V

黑色

紅色

一般連接方式(不使用乙太網路供電的連接方式)

AC 24V±10%
