Vivotek PZ8111 Manual de usuario

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

PT - 71

Português

Contacte o distribuidor sempre que

aconteçam casos destes.

Mantenha a câmara de rede

afastada da água. Se a câmara

de rede se molhar, desligue-a

imediatamente.

Consulte o manual do utilizador

para obter informações sobre a

temperatura de funcionamento.

Desligue a Câmara de Rede se vir

fumo ou sentir cheiros estranhos.

Não coloque a câmara de rede

próximo de fontes de calor como,

por exemplo, um televisor ou um

forno.

Mantenha a câmara de rede

afastada da luz solar directa.

Não utilize a câmara de rede em

locais onde haja muita humidade.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Contacte o distribuidor sempre que

aconteçam casos destes.

Aviso antes da instalação

PT - 72

Não coloque a Câmara de Rede em

superfícies instáveis.

Não toque na Câmara de Rede

quando houver trovoada.

Não desmonte a câmara de rede. Não deixe cair a Câmara de Rede.

Não introduza nenhum objecto

dentro da Câmara de Rede, como

agulhas.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Não rode nem incline a Câmara de

Rede manualmente, com a corrente

eléctrica ligada.

Activity

Power/MIC

PT - 73

Português

Antena

(apenas para o PZ8111W/21W)

Parafusos

PZ8111/21/11W/21W

Cabo A/V

Adaptador de corrente

Guia de Instalação Rápida /

Cartão de garantia

CD do software

Activity

Power/MIC

Suportes de montagem no tecto

Veri que o conteúdo da embalagem

PT - 74

Painel frontal

Painel traseiro

Activity

Power/MIC Microfone incorporado

LED de estado

Lente

Botão de reposição

recolhido

Comutador para

microfone externo /

interno

Saída AV

Antena

(apenas para o

PZ8111W/21W)

Descrição física

Ficha RJ45 10/100

para Ethernet

Bloco de terminal

E/S geral

Entrada de microfone

Ficha de tomada de

corrente

e e

PT - 75

Português

Montar a Câmara de Rede

1. Monte o suporte de montagem A na Câmara de Rede e  xe-o com dois

pequenos parafusos.

2. Com a máquina de furar, faça 3 pequenos furos no tecto; com a ajuda do

martelo, insira as buchas de plástico nos furos.

3. Aperte o suporte de montagem B com três parafusos.

4. Faça deslizar a Câmara de Rede no suporte de montagem B.

5. Aperte os suportes de montagem A e B com um pequeno parafuso.

A B

Instalacao de Hardware

PT - 76

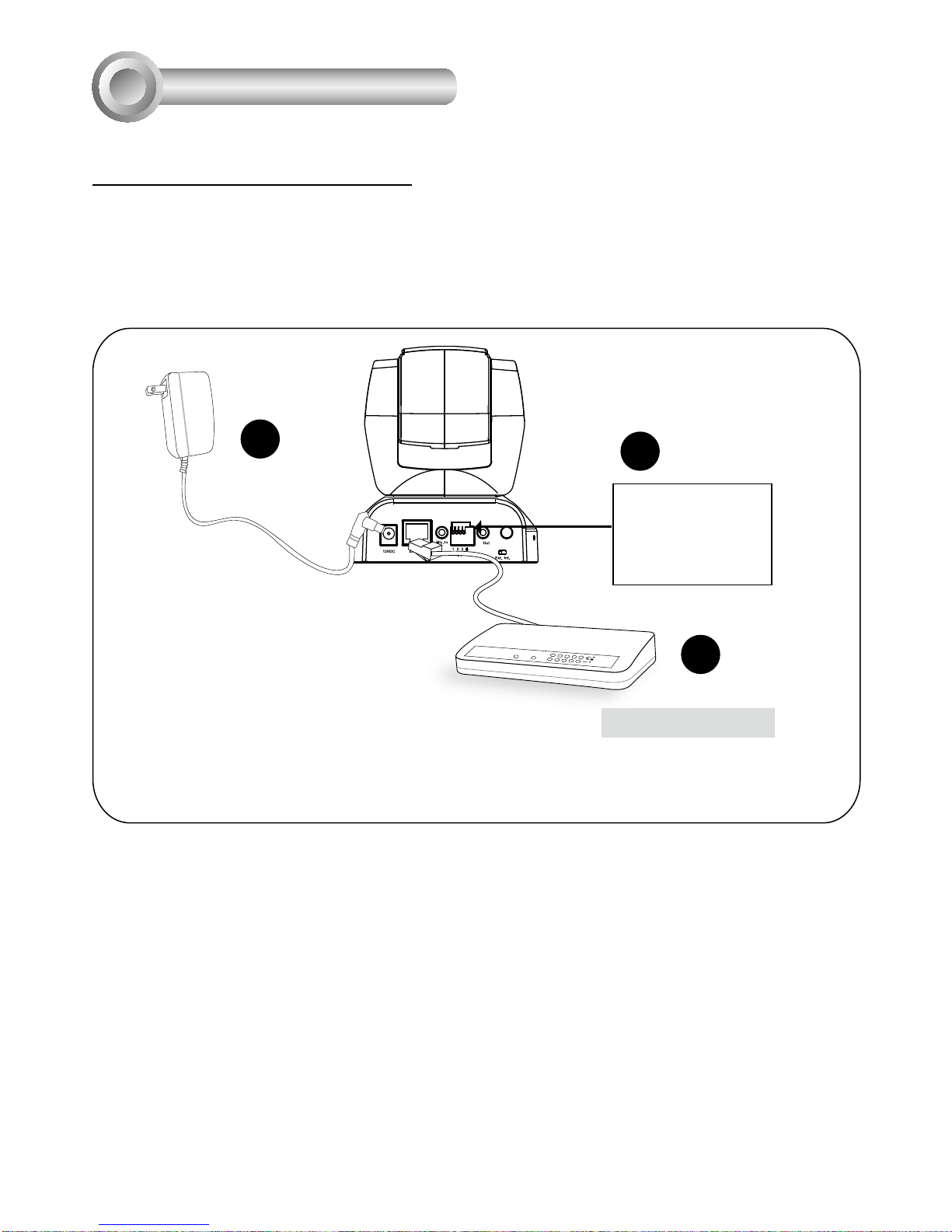

Ligação Geral (sem PoE)

1. Se possuir dispositivos externos tais como sensores e alarmes, faça a ligação da E/S

geral ao bloco terminal.

2. Ligue a câmara a um hub utilizando o cabo Ethernet.

3. Ligue o cabo de corrente da Câmara de Rede a uma tomada de parede.

e e

POW ER COLLISION

LINK

RECEIV E

PARTITION

12345

Switch de Ethernet

Utilização da Rede

1: Corrente

2: Saída Digital

3: Entrada Digital

4: Terra

PT - 77

Português

Alimentação através da Ethernet (Power over Ethernet - PoE)

e e

POWER COLLI SION

LINK

RECEIV E

PARTITION

12345

Switch de PoE

e e

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

Quando utilizar um switch não PoE

Utilize um injector de corrente PoE (opcional) para ligar a câmara e o switch não PoE.

Injector de corrente PoE

(opcional)

Quando utilizar um switch activado por PoE

A câmara é compatível com PoE, permitindo a transmissão de emergia e de dados

através de um único cabo de Ethernet. Consulte a ilustração seguinte para ligar a

câmara a um switch activado por PoE, através de um cabo de Ethernet.

Switch não PoE

PT - 78

0002D10766AD

RoHS

Network Camera

PZ8111W

1. Execute o “Assistente de instalação 2” que se encontra no directório Utilitários de Soft-

ware no CD de software.

2. O programa procederá à análise do seu ambiente de rede. Após a análise da rede,

clique no botão “Next” (“Seguinte”) para continuar o programa.

3. O programa procurará os Dispositivos de Rede VIVOTEK no mesmo LAN.

4. Após pesquisar, irá surgir a janela de instalação principal. Clique no endereço MAC que

corresponde ao axado na parte inferior do dispositivo para ligar o Internet Explorer à

câmara de rede.

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

Atribuição de um endereço de IP

PT - 79

Português

Para outras opções de con guração, consulte o Manual do Utilizador no

CD do software.

Pronto a Utilizar

1. Aceder à Câmara de Rede através da Internet.

2. Disponibilizar vídeo em tempo real através de navegadores de Internet ou software de

gravação.
