Vivotek FD8166 Manual de usuario

SW - 131

Svenska

Kontakta din återförsäljare om sådan

händelse inträffar.

Håll nätverkskameran avskiljd från

vatten. Stäng omedelbart av strömmen

om nätverkskameran är våt.

Stäng av strömmen till nätverkskameran om

det skulle ryka om den eller lukta konstigt.

Placera inte nätverkskameran i

omgivningar med hög luftfuktighet.

Kontakta din återförsäljare om sådan

händelse inträffar.

Varning innan installation

Sätt inte in några föremål i nätverkskameran

såsom t.ex. nålar.

Placera inte nätverkskameran på ostadiga

ytor.

Rör inte nätverkskameran när den åskar.

SW - 132

Skruvar

FD8166

Snabbinstallationsguide /

Garantikort

Programvaru-CD

Paketinnehåll

OBSERVERA:

Användaren måste anskaffa samtliga kablar. Använd en

CAT5 standard UTP kabel eller bättre kvalitet. Ethernet-

kabelns största diameter får inte överstiga 5,2 mm längs

förläggningsvägen.

Verktyg för fokusjustering

SW - 133

Svenska

Sedd utifrån

Fysisk beskrivning

Lämna skjutlocket monterat om du drar kablarna genom botten och

därefter genom ett hål i taket eller väggen.

Frigöringsik

DI+ DI-

Max är 40 V

Skjutlock

Digital ingång

Objektiv

Skruv för

lutningsjustering

Återställningsknapp

Spår för skruv

Sedd inifrån

RJ-45-kontakt

Sidovy

Fack för SD/

SDHC/SDXC

minneskort

SW - 134

Installation av hårdvara

Att demontera kupollocket

1. Håll fast kamerabasen med ena handen

och kupollocket med den andra. Tryck in

frigöringsknappen.

2. Avlägsna kupollocket.

3. Avlägsna skjutlocket om du önskar dra

kablarna från kamerans sida i stället för ett

hål i taket eller väggen.

Halvcirkulärt

uttag

Frigöringsik

Skjutlock

0002D10766AD

1. Notera MAC-adressen innan kameran

installeras.

VIKTIGT:

Vi rekommenderar att använda en Ethernet-

kabel utan dragavlastning. Du kan avlägsna

dragavlastningshylsan om din kabel har en sådan.

Dragavlastningshylsa

OBSERVERA:

2.Modellnamnetssufxangervilkentyp

av objektiv din kamera är försedd med.

Tillämpliga objektiv är:

F2: 2.8mm; F3: 3.6mm; F6: 6 mm. Ju kortare

brännvidd, desto vidare vy.

SW - 135

Svenska

Nätverkskamerans montering - Tak- eller väggmontering

1. Använd de böjda spåren på kameran som mall för markering av infästningshålen ska borras i

taket. Borra två hål i taket, och hamra in plastpluggar.

2. Borra ytterligare ett hål om du önskar dra kablarna genom taket eller väggen.

3. Anslut och dra Ethernet-kabeln genom taket eller väggen.

4. Fäst nätverkskameran i taket med de två medföljande skruvarna.

OBSERVERA:

1. Dra inte fast fästskruvarna ännu. Du kan senare

behöva vrida kameran åt vänster eller höger för att

erhålla bästa bildriktning.

2. Kameran kan endast strömförsörjas via PoE. Den

har ingen kontakt för anslutning av DC eller AC

strömförsörjning.

3. Du kan också dra kabeln från sidan som visas till

vänster.

Kabelhålets

läge

SW - 136

Nätverksplacering

Power over Ethernet (PoE)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

PoE-kontakt

När du använder PoE-aktiverad kontakt

Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via en enda Ethernet-

kabel. Se följande bild för att ansluta nätverkskameran till PoE-aktiverad kontakt via Ethernet-kabel.

När du använder en kontakt utan PoE

Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och en kontakt utan

PoE.

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE-ströminjektor

(valbart)

kontakt utan PoE

SW - 137

Svenska

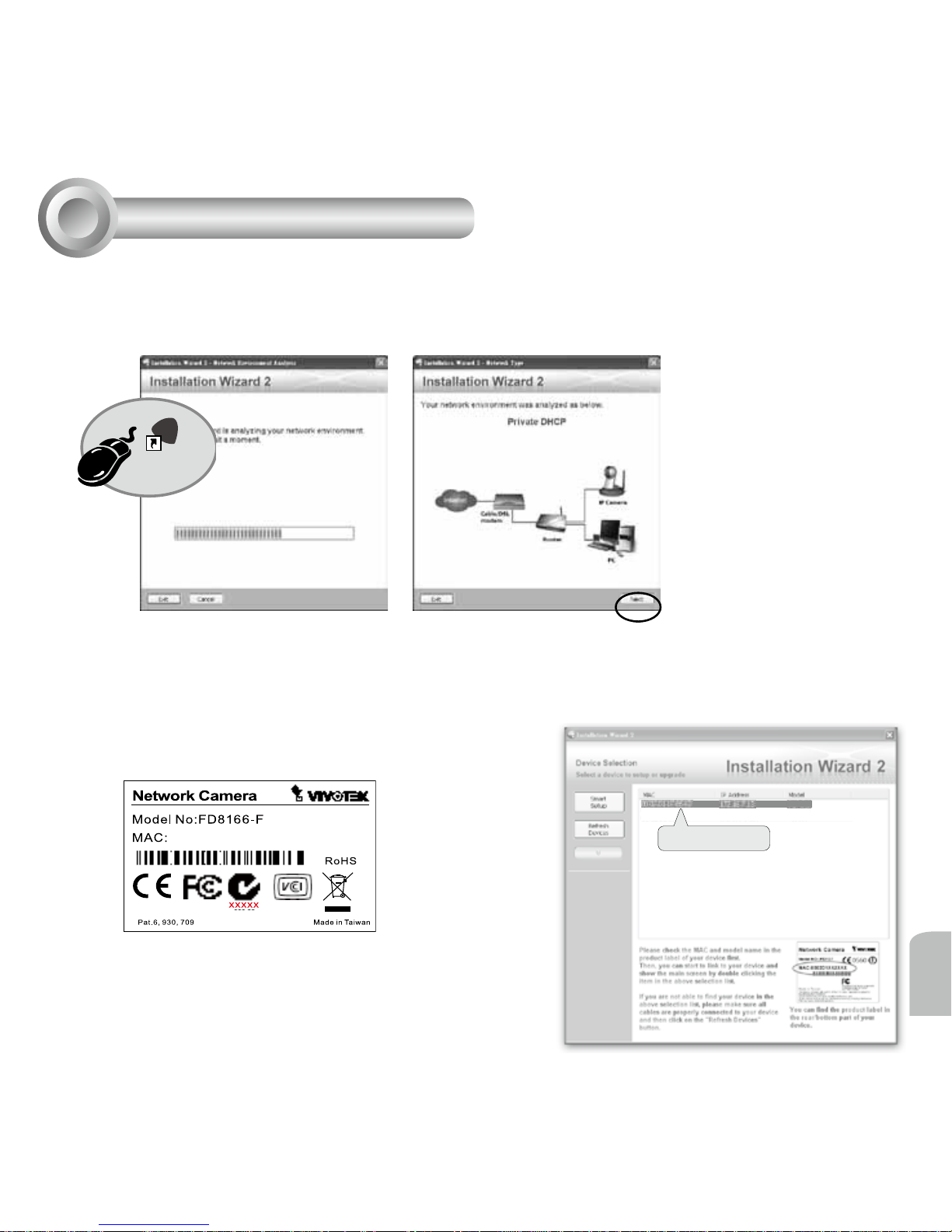

Tilldela IP-adress

0002D10766AD

1. Installera “Installation Wizard 2” från katalogen för programvarufunktion från CD-skivan.

2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har analy-

serats, klicka på knappen “Next” för att fortsätta programmet.

0002D10766AD

172.16.7.13 PZ71X2

FD8166

Installation

Wizard 2

3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror

på samma LAN.

4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel klicka på MAC

adressen som matchar den som är tryckt på kameraetiketten eller S/N numret på förpackningsetik-

etten för att öppna en webbläsarsession med

nätverkskameran (Network Camera).

SW - 138

För vidare installation, se användarmanualen på

CD-skivan.

Klar att använda

1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan.

2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med 32-kanaler

förinspelningfråncd:nienutbyggnadsombeståraverakameror.Förinstallationsdetaljer,se

till dess relaterade dokument.

SW - 139

Svenska

VARNING

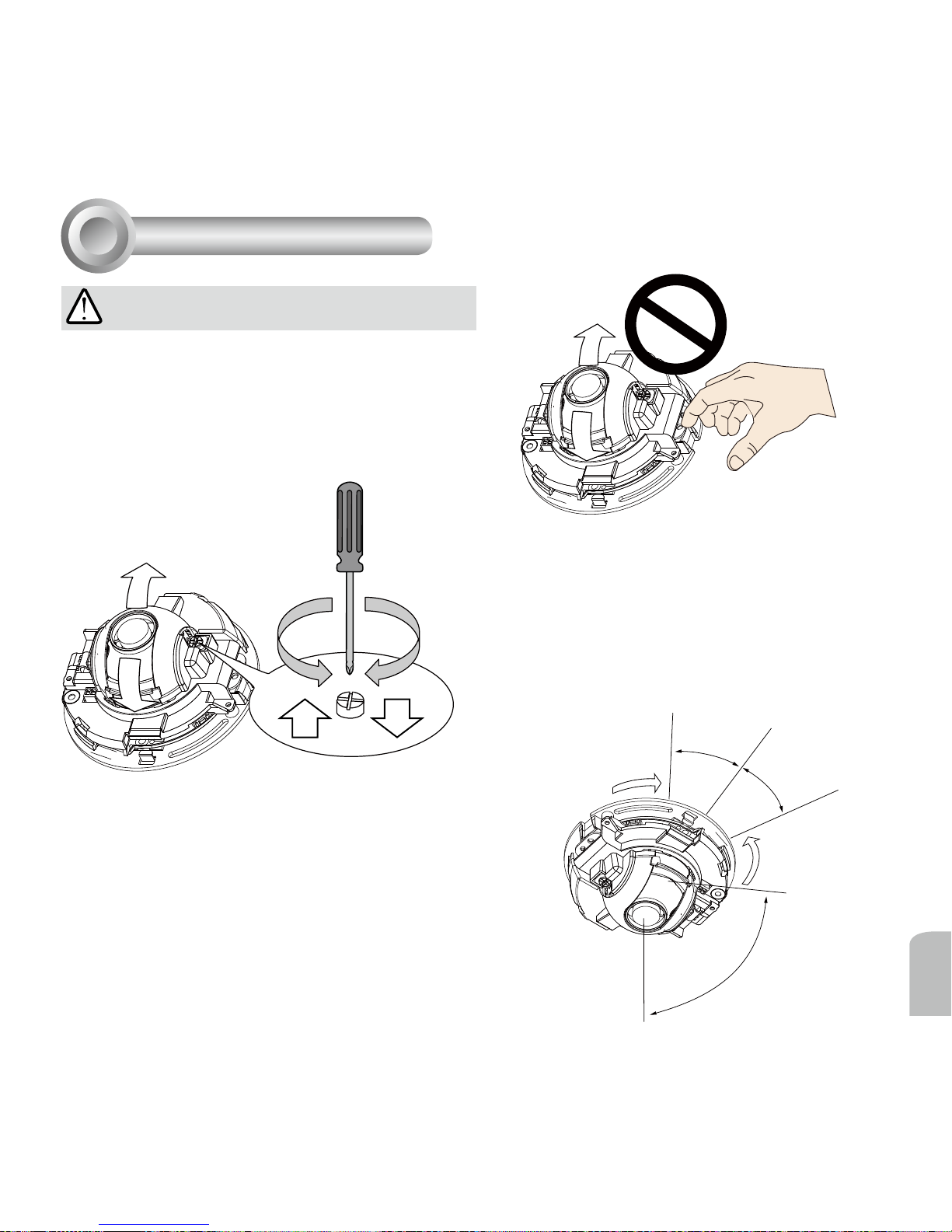

Justera inte objektivets lutningsvinkel med

händerna. Att göra så kommer att skada den

ömtåliga lutningsmekanismen.

1.Detnnsenlutningsjusterskruv

nära linsenheten. Vrid skruven med

stjärnskruvmejsel#0,#1eller#2,såyttas

linsen uppåt eller nedåt.

2. Du kan också justera kamerans horisontala

riktning genom att vrida den längs de böjda

spåren.

3. Dra fast kamerans fästskruvar när kamerans

bildriktning ändrats.

Lins uppåt Lins nedåt

25°

57°

Justera linsen
