Vivotek Ip8155hp Manual de usuario

Français

Português

Español

Avertissement avant installation / Aviso antes da instalação /

Advertencia antes de la instalación

Éteignez rapidement la caméra réseau

si elle dégage de la fumée ou une odeur

inhabituelle.

Desligue a Câmara de Rede se vir fumo ou

sentir cheiros estranhos.

Apague la cámara de red si aparece humo

o algún olor no habitual.

Tenez la caméra réseau éloignée de

l'eau. Si la caméra réseau est mouillée,

éteignez la off immédiatement.

Mantenha a câmara de rede afastada da

água. Se a câmara de rede se molhar,

desligue-a imediatamente.

Mantenga la cámara para conexión en

red alejada del agua. Si la cámara para

conexión en red se moja, apáguela

inmediatamente.

Ne placez pas la caméra réseau à

proximité de sources de chaleur, comme

un téléviseur ou un four.

Não coloque a câmara de rede próximo

de fontes de calor como, por exemplo, um

televisor ou um forno.

No coloque la cámara para conexión en

red junto a fuentes de calor, como por

ejemplo televisores u hornos.

Consultez le guide d’utilisateur

pour obtenir la température de

fonctionnement.

Consulte o manual do utilizador para

obter informações sobre a temperatura

de funcionamento.

Consulte el manual del usuario para ver

la temperatura de funcionamiento.

Tenez la caméra réseau éloignée de la

lumière directe du soleil.

Mantenha a câmara de rede afastada da

luz solar directa.

Mantenga la cámara para conexión en red

alejada de la luz directa del sol.

Ne placez pas la caméra réseau dans

un environnement très humide.

Não utilize a câmara de rede em locais

onde haja muita humidade.

No coloque la cámara para conexión en

red en entornos con mucha humedad.

1Vérier le contenu de l’emballage / Veri que o conteúdo

da embalagem / Compruebe el contenido del embalaje

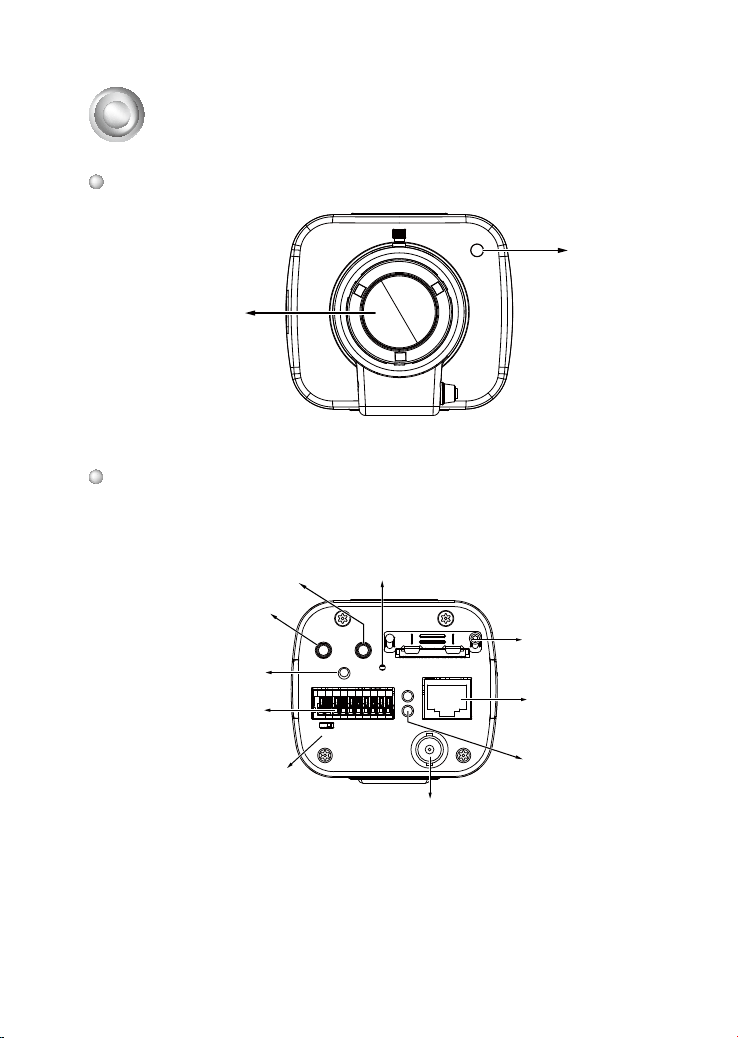

2Description physique / Descrição física / Descripción física

Prise Ethernet 10/100 RJ45

Socket Ethernet 10/100 RJ45

Bouton destiné à réinitialiser

Botão de reposição recolhido

Botón de reinicio recortado

E/S générales Bloc termninal

Bloco de terminal E/S geral

Bloque de terminales de E/S

generales

Sortie audio

Saída de áudio

Salida de audio

Entrée micro

Entrada de microfone

Entrada de micrófono

Panneau Frontal / Painel frontal / Panel frontal

Face arrière / Panel posterior / Painel traseiro

Capteur de lumière

Detector de luz

Voyant LED de statut

LED de estado

Slot Carte SD/SDHC

Ranhura para cartão SD/SDHC

Ranura de tarjetas SD/SDHC

Objectif

Lente

Objetivo

Sortie Vidéo BNC

Saída de Vídeo BNC

Salida de video BNC

Interrupteur NTSC/PAL

Comutador NTSC/PAL

Conmutador NTSC/PAL

Bouton de mise au point

assistée

Botão de Assistência ao Foco

Botón de ayuda al enfoque

Français

Português

Español

1. Monter l'objectif en le tournant dans le sens horaire sur la monture de la caméra

jusqu'à ce qu'il arrive en butée.

Monte a lente girando-a no sentido horário sobre a montagem da câmara até a lente

parar.

Instale las lentes girándolas en el sentido de las agujas del reloj en la unidad de la

cámara hasta que se detenga.

2. Branchement du câble de contrôle P-iris à la prise.

Ligar o cabo de controlo de Iris-P ao socket.

Conectar el cable de control de Iris-P al socket.

3Montage de l'objectif sur la caméra / Montagem da lente na

câmara / Montar el objetivo en la cámara

Objectif / Lente / Objetivo

Commande de mise au point

Controlador da focagem

Control de enfoque

Commande de zoom

Controlador do zoom

Control de zoom

1. Si vous disposez de périphériques externes, comme des capteurs et des alarmes,

connectez-les au bloc de connexion E/S général.

Se possuir dispositivos externos tais como sensores e alarmes, faça a ligação da

E/S geral ao bloco terminal.

Si dispone de dispositivos externos, como sensores y alarmas, realice la conexión

desde el bloque de terminales de E/S generales.

2. Branchez la caméra sur un hub via le câble Ethernet.

Ligue a câmara a um hub utilizando o cabo Ethernet.

Conecte la cámara a un concentrador a través del cable Ethernet.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

4Déploiement du réseau / Utilização da Rede /

Implementación de la red

1. DO+

2. DO-

3. DI1+

4. DI2+

5. DI3+

6. DI- (Masse commune) / DI-

(TERRA comum) / DI- (GND

común)

7. RS485-

8: RS485+

9. Alimentation CA/CC /

Alimentação CA/CC / Alim.

AC/DC

10. Alimentation CA/CC /

Alimentação CA/CC / Alim.

AC/DC

Commutateur PoE

Switch de PoE

Conmutador PoE

Les broches 9 et 10 sont destinées à l'entrée 12V CC et 24V CA.

Pinos 9 e 10 são para 12VCC e entrada 24 VCA.

Los contactos 9 y 10 son para una entrada de 12V DC y de 24V AC.

Français

Português

Español

5Attribution d’une adresse IP / Atribuição de um endereço

de IP / Asignación de la dirección IP

1. Installez « Assistant d'installation 2 » (Installation Wizard 2).

Instale o “Installation Wizard 2” (Assistente de instalação 2).

Ejecute el “Asistente de instalación 2”.

2. Le programme recherchera des récepteurs vidéo VIVOTEK, des serveurs vidéo ou

des caméras réseau sur ce même réseau local.

O programa procura os Receptores de Vídeo VIVOTEK, os Servidores de Vídeo ou

as Câmaras de Rede na mesma LAN.

El programa buscará los receptores de vídeo, los servidores de vídeo o las cámaras

de red de VIVOTEK situados en la misma red local.

3. Double-cliquez sur l'adresse MAC de la caméra pour ouvrir une session de gestion

par navigateur avec la caméra.

Clique duas vezes no endereço MAC da câmera para abrir uma sessão de

gerenciamento de navegador com a câmera.

Haga doble clic sobre la dirección MAC de la cámara para abrir una sesión de

gestión de navegación con la cámara.

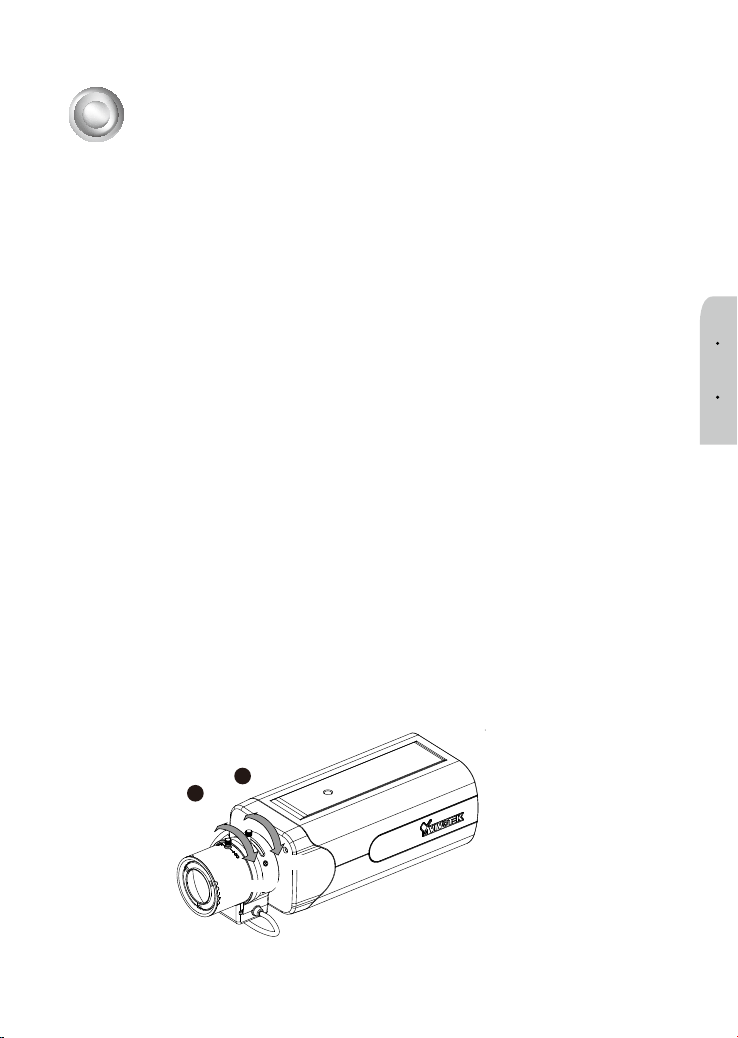

4. Dévissez le contrôleur de zoom pour régler le facteur de zoom. Une fois terminé,

serrez le contrôleur de zoom.

Desaperte o controlador de zoom para ajustar o zoom. Volte a apertar quando

terminar.

Desatornille el control de zoom para ajustar el factor de zoom. Cuando termine, je el

control de zoom.

5. Dévissez la commande de mise au point commande pour régler la plage de mise au

point. Une fois terminé, serrez la commande de mise au point.

Desaperte o controlador da focagem para ajustar o alcance da focagem. Volte a ap-

ertar quando terminar.

Desatornille el control de enfoque para ajustar el intervalo de enfoque. Cuando ter-

mine, je el control de enfoque.

∞

Lors du choix de l'objectif pour votre caméra, notez les spécications ci-dessous.

Ao escolher as lentes para a sua câmera, observe as especicações abaixo.

Cuando seleccione el objetivo para su cámara, tenga en cuenta las siguientes

especicaciones.

La monture de vis (distance AC) doit être inférieure à 5.2mm ; au cas où cela que le

fond de le vis de monture, peut heurter le ltre anti-IR.

A montagem de parafuso (distância A-C) deve ser mais curta do que 5.2 mm; caso

em que a parte inferior da montagem do parafuso pode atingir o Filtro de Corte IR.

La unidad del tornillo (distancia A-C) debe ser más corta de 5,2 mm; De lo contrario,

la parte inferior de la unidad del tornillo podría chocar con el ltro de corte IR.

A C

Remarque: / Nota: / Nota:

625023800G_QIG, IP83x5EH,V1.0_20140105.indd 80 2014/1/10 下午 02:01:40
