Vivotek IP8364-C Manual de usuario
PL-81
Polski
Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa
Zakres temperatury otoczenia
zalecanej podczas pracy urządzenia
znajdziesz w podręczniku
użytkownika.
W razie zauważenia dymu lub
dziwnego zapachu wydobywającego
się z kamery sieciowej, natychmiast
odłącz zasilanie.
Nie dotykaj kamery sieciowej
podczas burzy z wyładowaniami
atmosferycznymi.
Nie ustawiaj kamery sieciowej na
niestabilnych powierzchniach.
Nie upuszczaj kamery sieciowej z
wysokości.
Nie wkładaj do wnętrza obudowy
kamery sieciowej żadnych
przedmiotów (np. igieł itp.).
Zastępnienie lub nieprawidłowa
instalacja wodoodpornych
komponentów, np; kabli lub
przepustów kablowych, unieważni
twoją gwarancję IP65/66/67.
Sprawdź zawartość pakietu
1
5
0
0
0
2
4
7
0
1
G
Płyta CD z oprogramowaniem
IP8364-C
Klucz imbusowy typu L / Torebka
osuszająca / Śruby / uszczelka
gumowa
Skrócona instrukcja instalacji / Karta
gwarancyjna / Naklejka montażowa
Zawias montażowy
obrotowo kulkowy
PL-82

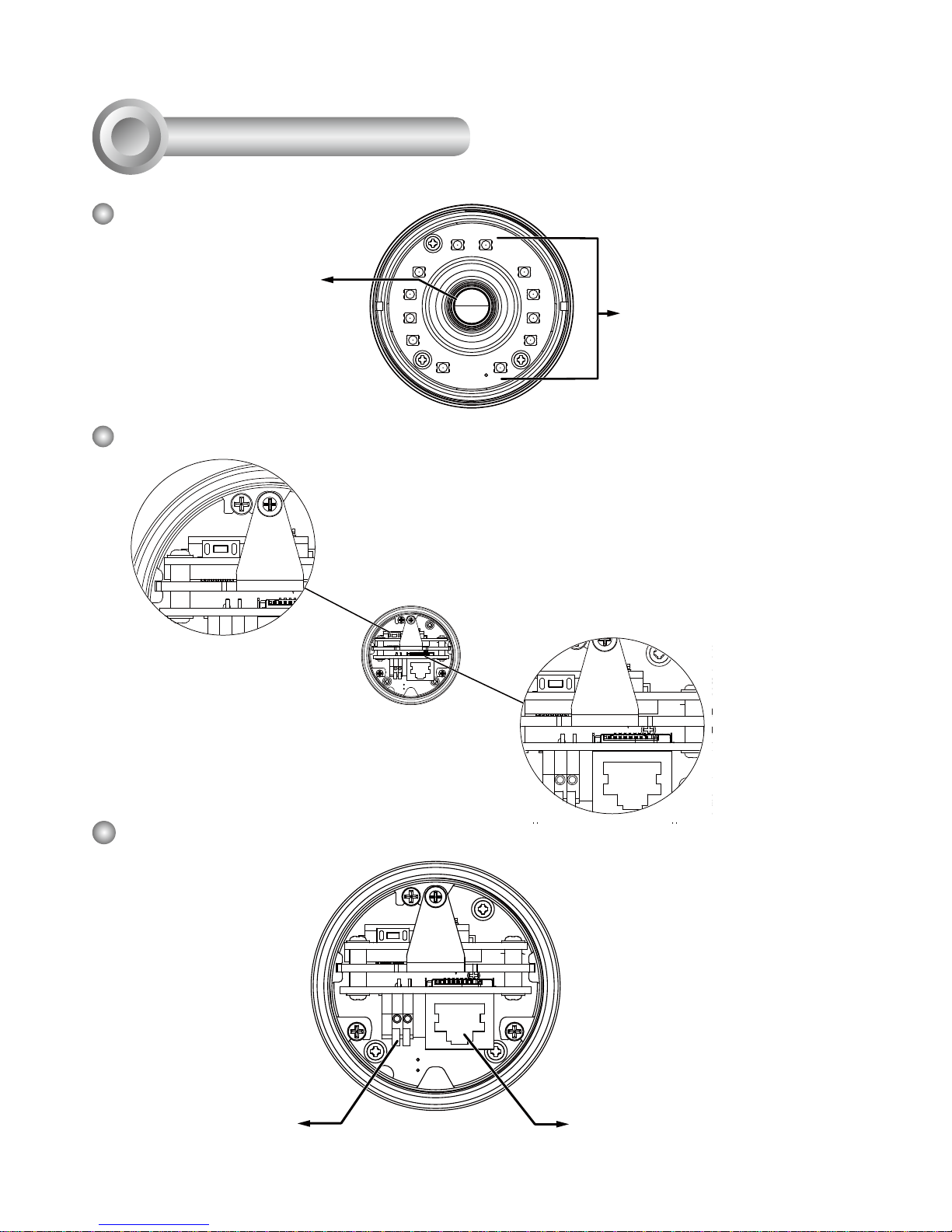

Opis zyczny
2
Złącza
Wtyczka Ethernet 10/100 RJ45
Ogólne I/O blok terminala
Panel przedni
Dioda podczerwieni (IR)
Soczewki
Przycisk Reset
Gniazdo karty
MicroSD/SDHC
Tylni panel
PL-83
Polski
Instalacja sprzętu
3
WAŻNE:
Średnice otworów na kable w gumowej
uszczelce są pokazane po prawej stronie. By
uzyskać wodoodporność klasy IP66, poprawnie
przeprowadź przez nie dławik kablowy i kable.
Wszystkie wymiary są w milimetrach. Zasięg dla
kabla ethernetowego wynosi od 6,4 do 4,3mm, a
dla linii DI - 1,6mm.
3
1
2
4
Silica gel
M
icro
SD
Jeśli preferujesz instalację karty MicroSD jako urządzenia przechowującego:
1. Poluzuj złącze wodoodporne, a następnie usuń gumową uszczelkę, oraz
wodoodporne złącze.
2. Poluzuj oraz otwórz tylnią pokrywę.
3. Zainstaluj MicroSD / SDHC.
4. Przedrzyj torebkę z folii aluminiowej oraz wyciągnij torebkę z pochłaniaczem wilgoci.
Przyłącz dołączoną torebkę z pochłaniaczem wilgoci po wewnętrzej stronie kamery
sieciowej. (Proszę zastąpić starą torebkę z pochłaniaczem wilgoci na nową za
każdym otwarciem tylniej pokrywy.)
5. Podłącz kabel ethernetowy i linie DI do kamery, a następnie przeciągnij je przez
gumową uszczelkę.
5
PL-84
6. Przymocuj i dokręć tylną pokrywę kamery.
7. Dokręć gumową uszczelkę, zacisk i nakrętkę wodoodpornego złącza.
9
8
6
7

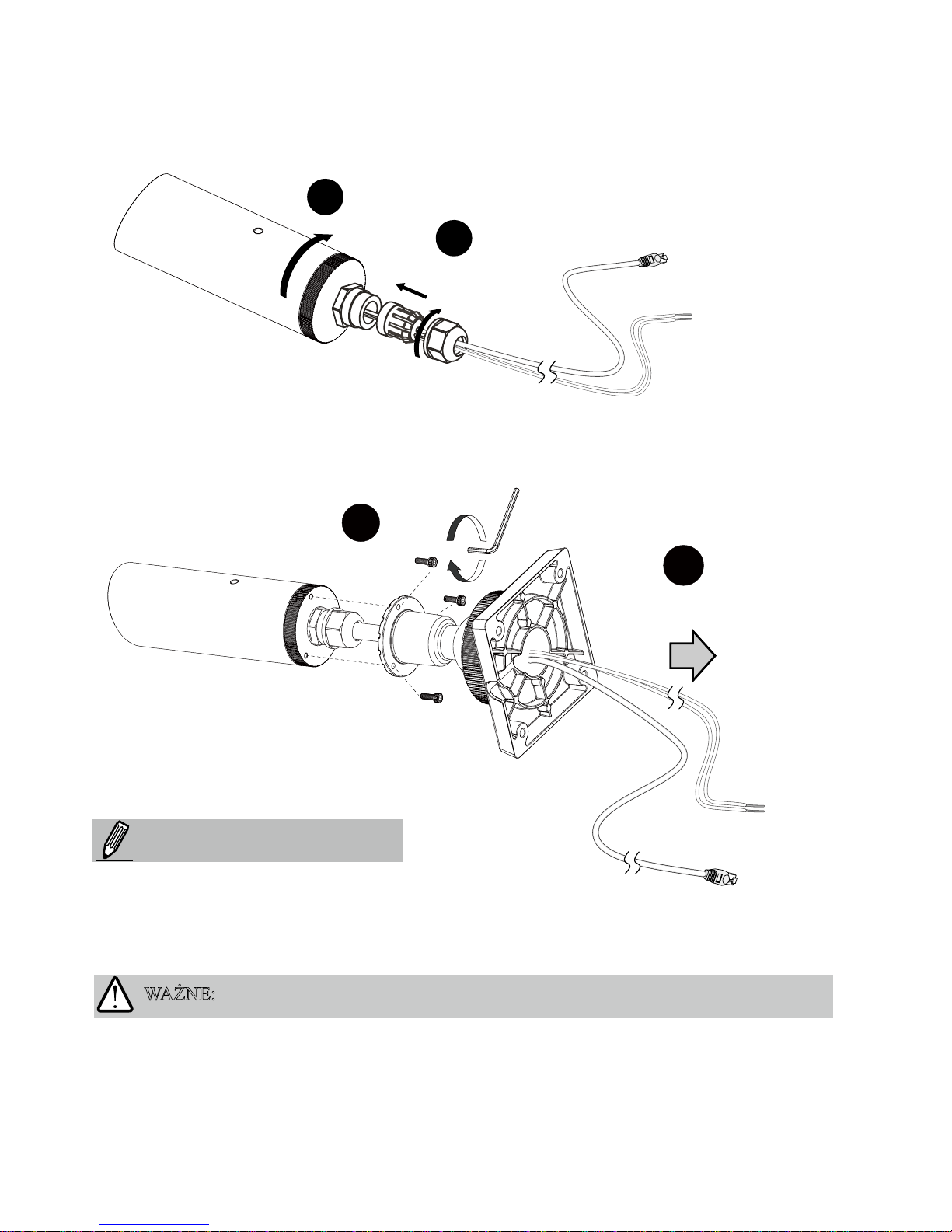

8. Przeprowadź kable poprzez środek zawiasu montażowego obrotowo kulkowego.
9. Dokręć zawias do kamery używająć 3 śrub o sześciokątnych łebkach.
UWAGA:
Kamera waży do 1.28 kilo. Upewnij
się, iż powierzchnia montażowa
może utrzymać niniejszą kamerę.
WAŻNE:
Ilekroć zechcesz otworzyć kanister kamery, przed poluzowaniem tylnej pokrywy poluzuj
wodoodporny dławik. W przeciwnym wypadku, może to spowodować uszkodzenie kabli
przymocowanych wewnątrz kamery.
PL-85
Polski
10. Poluzuj pokrętło na zawiasie montażowym, oraz skieruj kamerę w kierunku
pożądanym przez siebie. Po zakończeniu, dokręć pokrętło.
Pokrętło
Nachylenie
75º
Ujęcie
panoramiczne
360º
Uchwyt mocujący do sutu
Uchwyt mocujący do ściany
11. Zabezpiecz kamerę sieciową do ściany oraz sutu.
PL-86
Zasilanie przez Ethernet (PoE)
Kiedy używasz switcha bez PoE
Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE.
Kiedy używasz switcha z włączonym PoE
Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden
kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy
kabla Ethernet.
POWER C
OLLIS
ION
LINK
RE
CEIVE
PARTITION
12345
Switch bez PoE
Wtyczka zasilająca
PoE (opcja)
POWER C
OLLIS
ION
LINK
RECEIVE
PARTITION
12345
PoE Switch
Podłączenie do sieci
4
PL-87
Polski
Instrukcje dotyczące dalszej konguracji zawiera podręcznik użytkownika
na płycie CD z oprogramowaniem.
Gotowy do użycia
6
1. Sesja przeglądająca z kamerą sieciową powinna przebiegać jak poniżej.
2. Powinieneś być zdolny do zobaczenia wideo na żywo ze swojej kamery. Możesz
rónież zainstalować 32-kanałowe oprogramowanie nagrywające z CD, zawierającej
oprogramowanie, we wdrożeniu składającym się z wielkorotnych kamer. Dla
szczegółow instalacyjnych, proszę odnieść się do powiązanych dkomumentów.
1. Uruchom “kreatora instalacji 2” z katalogu Software Utility na płycie CD z
oprogramowaniem.
2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij “Dalej”
aby kontynuować.
3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe rmy VIVOTEK
dostępne w sieci LAN.
4. Po krótkim przeszukaniu, wyskoczy główne okno instalacyjne. Podwójnie kliknij
na adres MAC, który pasuje do wydrukowanego adresu na etykiecie kamery lub
na numer seryjny widniejący na opakowaniu, aby otworzyć sesje zarządzającą
przeglądaniem kamery sieciowej.
Przypisywanie adresu IP
5
