Velleman HAA80MK Manual de usuario

HAA80MK

REMOTE CONTROL PANEL SWITCH WITH MOMENTARY KEY

BEDIENINGSPANEEL MET MOMENTSCHAKELAAR

BOÎTIER DE COMMANDE À INTERRUPTEUR MOMENTANÉ

TECLADO CON INTERRUPTOR DE LLAVE

BEDIENKONSOLE MIT SCHLÜSSELSCHALTER

USER MANUAL 3

GEBRUIKERSHANDLEIDING 6

NOTICE D’EMPLOI 9

MANUAL DEL USUARIO 12

BEDIENUNGSANLEITUNG 15

HAA80MK

00 (01/10/2008)

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

2. Safety Instructions

Keep the device away from children and unauthorised users.

For indoor use only. Keep this device away from rain,

moisture, splashing and dripping liquids

Be very careful, touching live wires can cause life-threatenin

electroshocks.

•Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility

for any ensuing defects or problems.

•Keep the device away from splashing and dripping liquids.

•Note that damage caused by user modifications to the device is not

covered by the warranty.

•Keep the device away from children and unauthorised users.

HAA80MK

00 (01/10/2008)

3. General Guidelines

•Protect this device from shocks and abuse. Avoid brute force when

operating the device.

•Protected the device against extreme heat, dust and moisture.

•Familiarise yourself with the functions of the device before actually

using it.

•All modifications of the device are forbidden for safety reasons.

•Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

4. Features

•spring returned momentary contact remote key station

•designed for security system arm/disarm control and low-voltage

ON/OFF control

•universal terminals for easy connection

•suitable for most security systems

•built-in tamper switch

•adjustable emissivity

•status indicated with LEDs

•can be used with HAM263D

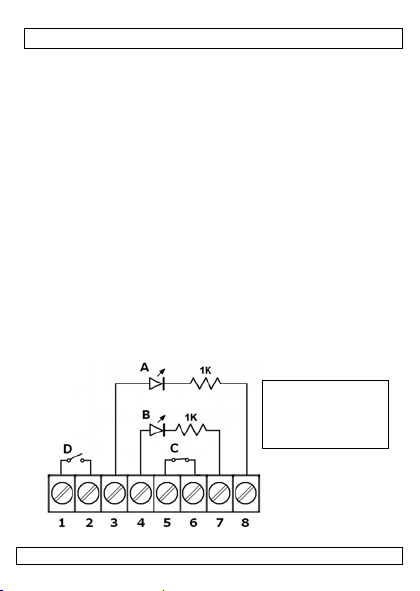

5. Installation

A. green LED

B. red LED

C. tamper switch

D. ke

switch

HAA80MK

00 (01/10/2008)

•[1 & 2] Key switch, normal open (N.O.) contact, max. 3A current.

Turn the key 90° clockwise to make contact. When releasing the key,

it will return to its initial position (spring return).

•[3 & 8] Green LED with 1 KΩresistor; connect (+) to 3.

•[4 & 7] Red LED with 1 KΩresistor; connect (+) to 4.

•[5 & 6] Normal closed (N.C) tamper switch (12VDC, 50mA). Make

sure there is enough pressure on the spring when mounting the key-

lock module inside the mounting box to avoid false tamper warnings.

6. Technical Specification

power supply 12-24 V AC/DC*

current (max.) 3A

tamper switch

voltage 12V

current 50mA

Type N.C.

dimensions 117 x 73 x 43mm

weight 250g (10oz)

* It is necessary to connect an additional 2.2 kcurrent limiting

resistor in series to each green LED (A) and red LED (B) when

operating on a 24VDC power supply.

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

resulted from (incorrect) use of this device.

For more info concerning this product, please visit our website

www.velleman.eu.

The information in this manual is subject to change without

prior notice.

HAA80MK

00 (01/10/2008)

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw

verdeler of naar een lokaal recyclagepunt brengen. Respecteer de

plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd buiten het bereik van kinderen.

Enkel voor gebruik binnenshuis. Bescherm dit toestel tegen

regen, vochtigheid en opspattende vloeistoffen.

Wees voorzichtig: raak geen kabels aan die onder stroom

staan om dodelijke elektroshocks te vermijden.

•De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de

verantwoordelijkheid afwijzen voor defecten of problemen die hier

rechtstreeks verband mee houden.

•Houd dit toestel uit de buurt van opspattende en druppelende

vloeistoffen.

•Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel vallen niet onder de garantie.

•Houd dit toestel uit de buurt van kinderen en onbevoegden.

HAA80MK

00 (01/10/2008)

3. Algemene richtlijnen

•Bescherm dit toestel tegen schokken. Vermijd brute kracht tijdens

de bediening van dit toestel.

•Bescherm dit toestel tegen extreme temperaturen, stof en

vochtigheid.

•Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

•Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen

aan het toestel.

•Gebruik het toestel enkel waarvoor het gemaakt is. Bij

onoordeelkundig gebruik vervalt de garantie.

4. Eigenschappen

•extra bedieningspaneel met momentschakelaar

•bestemd voor het in-/uitschakelen van veiligheidsinstallaties en in-

/uitschakeling bij laagspanning

•universele terminals voor een gemakkelijke aansluiting

•geschikt voor de meeste veiligheidsinstallaties

•ingebouwde anti-sabotageschakelaar

•instelbare emissiviteit

•status aangeduid door leds

•geschikt voor gebruik met onze HAM263D

5. Installatie

A. groene led

B. rode led

C. anti-

sabotageschakelaar

D. schakelaar

HAA80MK

00 (01/10/2008)

•[1 & 2] schakelaar, normaal open (N.O.), max. 3 A stroom.

Draai de sleutel 90° naar rechts om contact te maken. Bij het loslaten

van de sleutel veert deze terug naar de oorspronkelijke stand.

•[3 & 8] groene led met weerstand van 1k ; sluit (+) aan op 3.

•[4 & 7] rode led met weerstand van 1k ; sluit (+) aan op 4.

•[5 & 6] normaal gesloten (N.C.) anti-sabotageschakelaar (12 VDC,

50 mA). Zorg voor voldoende spanning bij het monteren van de

module in de doos om vals alarm te vermijden.

6. Technische specificaties

voeding 12-24 V AC/DC*

stroom (max.) 3 A

anti-

sabotageschakelaar

spanning 12 V

stroom 50 mA

type N.C.

afmetingen 117 x 73 x 43 mm

gewicht 250 g

* Sluit een extra weerstand van 2,2 kin serie aan de groene led (A)

en de rode led (B) indien u een voeding van 24 VDC gebruikt.

Gebruik dit toestel enkel met originele accessoires. Velleman nv

is niet aansprakelijk voor schade of kwetsuren bij (verkeerd)

gebruik van dit toestel. Voor meer informatie over dit product,

zie www.velleman.eu. De informatie in deze handleiding kan te

allen tijde worden gewijzigd zonder voorafgaande

kennisgeving.

HAA80MK

00 (01/10/2008)

NOTICE D’EMPLOI

1. Introduction

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce

produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un

appareil en fin de vie peut polluer l'environnement. Ne pas

jeter un appareil électrique ou électronique (et des piles

éventuelles) parmi les déchets municipaux non sujets au

tri sélectif ; une déchèterie traitera l’appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la

réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour

élimination.

Nous vous remercions de votre achat ! Lire la présente notice

attentivement avant la mise en service de l’appareil. Si l’appareil a été

endommagé pendant le transport, ne pas l’installer et consulter votre

revendeur.

2. Prescriptions de sécurité

Tenir à l’écart des enfants.

Pour usage à l’intérieur uniquement. Protéger l’appareil contre

la pluie, l’humidité et les éclaboussures.

Attention : toucher un câble sous tension peut causer des

électrochocs mortels.

•La garantie ne s’applique pas aux dommages survenus en

négligeant certaines directives de cette notice et votre revendeur

déclinera toute responsabilité pour les problèmes et les défauts qui

en résultent.

•Tenir l’appareil à l’écart d’éclaboussures et de jaillissements

•Les dommages occasionnés par des modifications à l’appareil par le

client ne tombent pas sous la garantie.

•Garder le boîtier hors de la portée de personnes non qualifiées et de

jeunes enfants.

HAA80MK

00 (01/10/2008)

3. Directives générales

•Protéger ce boîtier contre les chocs et le traiter avec circonspection

pendant l’installation et l’opération.

•Tenir le boîtier à l’écart de la poussière, l’humidité et des

températures extrêmes.

•Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser.

•Toute modification de l’appareil est interdite pour des raisons de

sécurité.

•N’utiliser le boîtier qu’à sa fonction prévue. Tout autre usage peut

causer des courts-circuits, des brûlures, des électrochocs, etc. Un

usage impropre annule d'office la garantie.

4. Caractéristiques

•boîtier de commande à interrupteur momentané à ressort

•conçu pour l’enclenchement/le déclenchement des systèmes de

sécurité et l’enclenchement/le déclenchement à tension basse

•bornes de raccordement universelles pour une connexion facile

•convient pour la plupart des systèmes de sécurité

•contact anti-sabotage intégré

•émissivité réglable

•indication de l’état à l’aide de LED

•s’utilise avec notre HAM263D

5. Installation

A. LED verte

B. LED rouge

C. interrupteur anti-

sabotage

D. interrupteur

Tabla de contenidos

Idiomas:

Otros manuales de Mando a distancia de Velleman

Velleman

Velleman High-Q Velleman-kit K8023 Manual de usuario

Velleman

Velleman VM152 Manual de usuario

Velleman

Velleman CAMB29 Manual de usuario

Velleman

Velleman VM130 Manual de usuario

Velleman

Velleman CAMCOLVC8N1 Manual de usuario

Velleman

Velleman VM130V2SET Instrucciones de instalación

Velleman

Velleman VRC1601D Manual de usuario

Velleman

Velleman HQ POWER LEDA03RC Manual de usuario

Velleman

Velleman MK160 Manual de usuario

Velleman

Velleman HAMGSM133 Manual de usuario

Velleman

Velleman MML16C Manual de usuario

Velleman

Velleman VRC801 Manual de usuario

Velleman

Velleman VRC801D2 Manual de usuario

Velleman

Velleman VM118R Manual de usuario

Velleman

Velleman VRC8 Manual de usuario

Velleman

Velleman VRC1001 Manual de usuario

Velleman

Velleman luxibel LX302 Manual de usuario

Velleman

Velleman IREXT Manual de usuario

Velleman

Velleman vm118 Manual de usuario

Velleman

Velleman WRS3B Manual de usuario

Velleman

Velleman VM130T Manual de usuario

Velleman

Velleman VM130 Manual de usuario

Velleman

Velleman VM109 Manual de usuario

Velleman

Velleman VM109 Manual de usuario

Manuales populares de Mando a distancia de otras marcas

Panasonic

Panasonic EUR7622KB0 Manual de usuario

Bang & Olufsen

Bang & Olufsen Beo4 Manual de usuario

Sunwave Tech.

Sunwave Tech. RemoteComm SRC-7000 Manual de usuario

Multiplex

Multiplex PROFI TX 9 Manual de usuario

One Remote

One Remote RMB4 Manual de usuario

FUTABA

FUTABA 9ZAP - PART2 Manual de usuario

HR Matic

HR Matic HR MULTI 3 Manual de usuario

Yamaha

Yamaha ACC-GNRST-30-20 Manual de usuario

EisSound

EisSound KBSOUND Manual de usuario

Marantz

Marantz RC101 Manual de usuario

Conrad

Conrad FS20 TC6 Manual de usuario

Anritsu

Anritsu MP1777A Manual de usuario

Niles

Niles WVC100 Guía de solución de problemas

RCA

RCA RCU1300 Manual de usuario

Bang & Olufsen

Bang & Olufsen BEO6 Manual de usuario

GE 94901 Manual de usuario

Onbon

Onbon YQ1-75 Manual de usuario

FUTABA

FUTABA R7108SB Instrucciones de instalación
