Valor Legend G4 Series Manual de usuario

Model 780NG 780LPG

Gas Natural Propane

Altitude (Ft.)* 0-4,500 feet*

Input Maximum (Btu/h) 30,000 28,000

Input Minimum (Btu/h) 6,500 14,500

Manifold Pressure (in w.c.) 4.0 10.5

Minimum Supply Pressure

(in w.c.) 5.0 11.0

Maximum Supply Pressure

(in w.c.) 10.0 14.0

Main Burner Injector Marking 850 300

Pilot Injector Marking 51 30

Min. Rate By-Pass Screw 125 125 Burner identiﬁcation

LEGEND G4

4002613-03

Gas Conversion Kit

780NGK/NPK

Installation Instructions

This appliance is certiﬁed for use from 0–4500 feet. For

altitudes above 4500 feet, see local codes.

Kit Contents

1 Pilot injector

1 Burner

1 Main burner elbow injector

1 Set of conversion labels

1 Set of air shutter

1 Air bafﬂe for rear log support (LPG only)

4 Screws (for LPG air bafﬂe)

Tools Required

• Wrenches, to disconnect gas line

• Phillips (+) screwdriver, to remove burner module

• Small (jewelers size) ﬂat blade screwdriver, to set

pressure

• Small ﬂat blade screwdriver, to release pressure tap

on valve

• Nut driver 8 mm or 5/16”, to remove burner nuts

• Needle nose pliers, to remove by-pass screw

• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot

injector

• Manometer, to set pressure when regulator is integral

with valve

Speciﬁcations

Use with with Valor Models 780 Heaters ONLY

WARNING

This conversion kit shall be installed by a

qualiﬁed service agency in accordance with

the manufacturer’s instructions and all appli-

cable codes and requirements of the authority

having jurisdiction. If the information in these

instructions is not followed exactly, a ﬁre, ex-

plosion or production of carbon monoxide may

result causing property damage, personal in-

jury or loss of life. The qualiﬁed service agency

is responsible for the proper installation of this

kit. The installation is not proper and complete

until the operation of the converted appliance

is checked as speciﬁed in the manufacturer’s

instructions supplied with the kit.

Use this manual in conjunction with the instal-

lation manual supplied with the appliance.

General Notes Regarding Conversion

The conversion may be done before or after the

appliance is installed into the cavity. However, the gas

must be connected to set the manifold pressure.

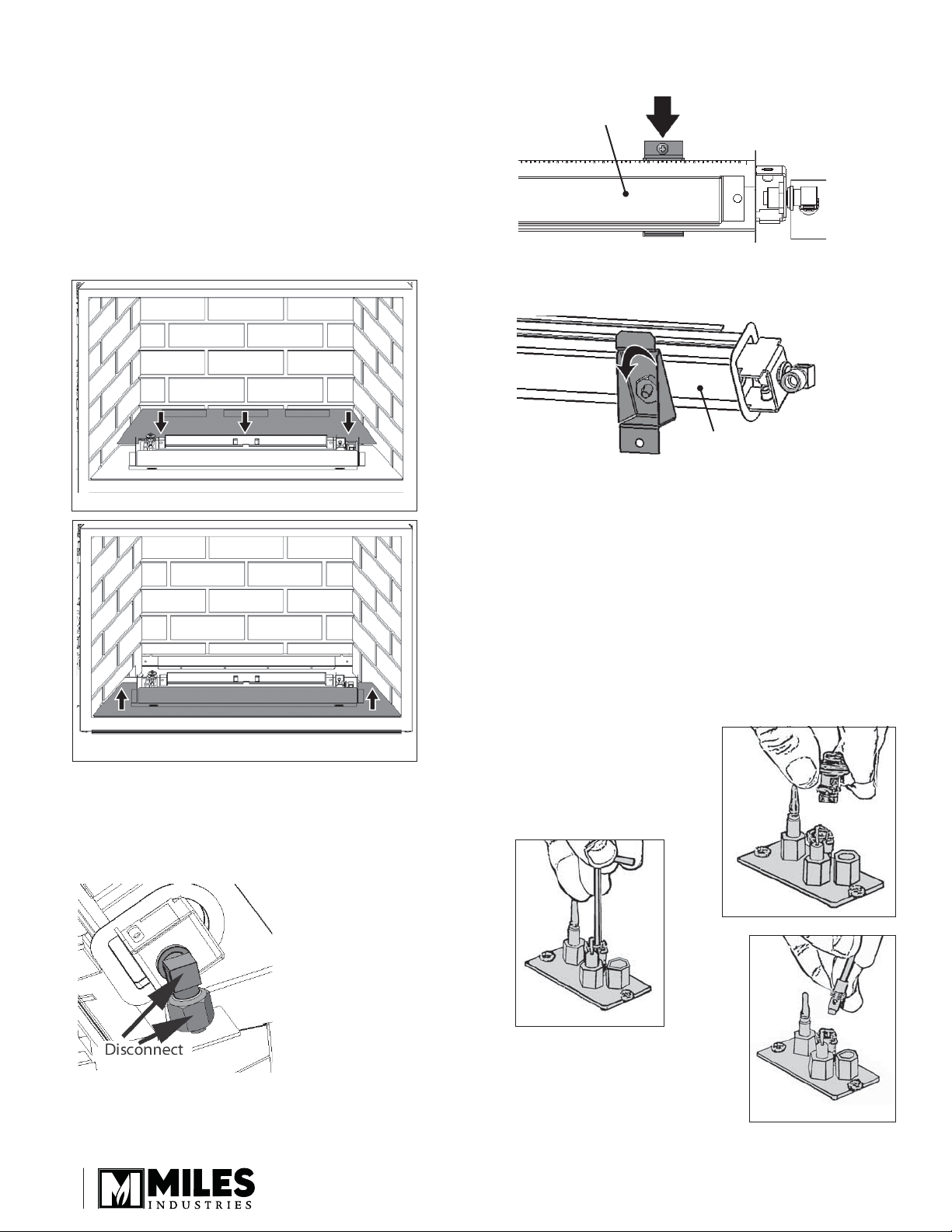

Prepare the appliance

1. If the ﬁreplace is already installed, remove the

access side doors, the front trim, the window, the

fuel bed and the grate (with logs only).

2. Remove the front bricks, the rear log support (3

screws), the front brick support.

3. Remove the ceramic panels.

Replace the burner

1. Disconnect the burner elbow injector nut from the

pipe using a 11/16” (17 mm) wrench.

Remove the rear log support

Remove the front brick support

2. Remove the 2 screws securing the burner brackets to

the burner tray.

3. Detach the burner brackets from the burner by

removing 2 nuts using a 5/16” (8 mm) wrench.

4. Transfer the burner support brackets to the new

conversion burner securing them with the 2 nuts

removed in step 3. Note: do not overtighten the

nuts to avoid breaking the studs.

5. Verify that the new burner has the correct injector

before you install it on the burner tray—see

Speciﬁcations table on page 1.

6. Reinstall the burner on the burner tray.

7. Reconnect the injector elbow to the pipe.

Convert the pilot injector

Convert the pilot. Ensure the pilot head is snapped into

position correctly.

1. Remove the pilot hood by

pulling on it.

2. Unscrew the pilot injector

using an Allen key. Discard

the pilot injector.

3. Replace with the appropriate

pilot injector—see

Speciﬁcations table on page 1.

Screw the new injector.

4. Reﬁt the pilot head by pushing

down on it. Ensure that it snapps into position.

Burner—top view

Burner—underside view

Set and check manifold pressure and

aeration

Set the manifold pressure.

1. Remove the valve access panel (5 screws) on the

left hand side of the appliance case. If the appliance

is already installed, you will need to pull the left

hand side out of the cavity.

2. Fit a manometer to the

manifold pressure test

tap on the valve—see

ﬁgure at right.

3. Light the appliance and

turn the control to full

input.

4. Adjust the pressure

adjustment screw using

a small jeweller’s size ﬂat

blade screwdriver—as

shown below—while

the appliance is running

at full input to produce

manifold pressure, as per

Speciﬁcations table on page 1.

Manifold Pressure

Test Tap

Valve Inlet

Pressure

Loosen screw to check

(tighten afterwards)

Pressure Test Tappings

Front Face of

Control Valve

Pry off

plastic cap

Front Face of

Control Valve

Pressure

adjustment

screw behind

plastic cap

Increases pressure

Decreases pressure

5. Check the aeration and adjust the air shutter if

necessary.

6. Turn off the appliance, remove the manometer and

tighten the test tapping screw. Check for leaks.

7. Fit the label “This control has been converted...” on

the left hand side of the appliance near the valve.

8. Reﬁt the valve access panel (5 screws).

Add bafﬂe to rear log support (when

converting to LPG only)

Fix the secondary air bafﬂe provided to the underside

of the rear log support with 4 screws provided as

indicated. The bafﬂe can also be riveted to the support

from the top.

0B293

AERATION GAP

Flashback

shield

LPG Air Shutter

Slider

Open

LPG

Open

NG Air Shutter

Slider & Cover 6 mm

Valve

Designed and Manufactured by / for

Miles Industries Ltd.

190–2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Reinstall the ﬁreplace components

To reinstall the components removed for the conversion

or to complete the installation of the ﬁreplace, see the

installation instructions supplied with the appliance.

1. Reﬁt the ceramic panels ﬁrst, then the front brick

support and the rear log support (3 screws).

2. Reinstall the grate (with logs only), the fuel bed, the

window, the front trim and the left side access door.

Fit the conversion labels

1. Fit the conversion label with new speciﬁcations over

the corresponding speciﬁcations on the data plate

attached to the ﬁreplace at right hand side between

the ﬁrebox and the outer case of the appliance.

2. Fit the label “This appliance was converted on...

by...” near the data label ﬁtted in 1.

3. Reinstall the right side access door.

Modèle 780NG 780LPG

Gaz naturel propane

Altitude (pieds) 0-4 500 pieds

Apport maximal (Btu/h) 30 000 28 000

Apport minimal (Btu/h) 6 500 14 500

Pression d’admission (en c.e.) 4,0 10,5

Pression d’alimentation minimum

(en c.e.) 5,0 11,0

Pression d’alimentation maximum

(en c.e.) 10,0 14,0

Injecteur brûleur principal 850 300

Injecteur de veilleuse 51 30

Vis d’indice minimum 125 125 Identiﬁcation du brûleur

Kit de conversion de gaz

780NGK/NPK

Directives d’installation

Cet appareil est homologué pour utilisation de 0 à 4

500 pieds. Pour altitudes au-dessus de 4 500 pieds,

consultez la règlementation locale.

Contenu du kit

1 Injecteur de veilleuse

1 Brûleur

1 Injecteur coude du brûleur

1 Ensemble d’étiquettes de conversion

1 Obturateur d’air

1 Déﬂecteur d’air pour support de bûches (LPG

seulement)

4 Vis pour le déﬂecteur d’air (LPG seulement)

Outils requis

• Clés à tuyaux, pour débrancher le conduite de gaz

• Tournevis Phillips (+), pour enlever le module du brûleur

• Petit tournevis de bijoutier à lame, pour régler la

pression

• Petit tournevis à lame, pour libérer la pression sur la

soupape

• Nut driver 8 mm or 5/16”, to remove burner nuts

• Pince à bec efﬁlé, pour enlever la vis d’incice

• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour

enlever l’injecteur de la veilleuse

• Manomètre, pour régler la pression d’admission

Indices signalétiques

Pour utilisation avec les foyers Valor 780 SEULEMENT

LEGEND G4

AVERTISSEMENT

Ce kit de conversion doit être installé par une

agence de service qualiﬁée selon les directives

du fabricant et tous les codes et règlements

applicables dans la juridiction de l’installation.

Dans les cas ou les directives de ce guide ne se-

raient pas suivies à la lettre, un feu, une explo-

sion ou la production de monoxide de carbone

pourraient se produire et causer des dommages

matériels, des blessures ou la mort. L’agence de

service qualiﬁée pour effectuer cette installation

est responsible de l’installation appropriée de

ce kit. L’installation n’est complète que lorsque

l’opération de l’appareil converti a été vériﬁée

tel qu’indiqué par les directives du fabricant

fournies avec ce kit.

Utilisez ce guide en conjonction avec le guide

d’installation fourni avec le foyer.

Brûleur gaz naturel : deux rangées

de fentes entrelacées

Brûleur gaz propane : marqué LPG,

une rangée de fentes entre deux

rangées de petits trous

À propos de la conversion

La conversion d’un gaz à l’autre peut être faite avant

ou après l’installation de l’appareil dans la cavité.

Cependant, le gaz doit être branché pour régler la

pression d’admission.

Préparez l’appareil

1. Si le foyer est déjà installé, enlevez les portes

d’accès, la bordure, la fenêtre, les effets de

céramique et le porte-bûche (bûches seulement).

2. Enlevez les briques avant, le support de bûche

arrière (3 vis) et le support de briques avant.

3. Enlevez les panneaux de céramique.

Remplacez le brûleur

1. Débranchez l’injecteur coude du brûleur du conduit

à l’aide d’une clé à tuyaux de 11/16” (17 mm).

Enlevez le support de bûche arrière

Enlevez le support de briques avant

2. Enlevez les 2 vis retenant les supports du brûleur à la

plaque.

3. Détachez les supports du brûleur en enlevant deux

écrous à l’aide d’une clé de 5/16” (8 mm).

4. Installez les supports de brûleur sur le brûleur de

conversion en réutilisant les deux écrous enlevés

à l’étape 3. Note : Ne serrez pas trop les écrous

pour éviter de briser les chevilles ﬁletées.

5. Assurez-vous que le nouveau brûleur ait le bon

injecteur avant de l’installer sur la plaque—voir le

tableau Indices signalétiques à la page 5.

6. Réinstallez le brûleur sur la plaque de brûleur.

7. Rebranchez l’injecteur coude au conduit.

Remplacez l’injecteur de la veilleuse

1. Enlevez le capuchon de la veilleuse en tirant vers le

haut.

2. Enlevez l’injecteur de la

veilleuse avec une clé Allen.

3. Remplacez le avec l’injecteur

de veilleuse approprié—voir le

tableau Indices signalétiques

à la page 5. Fixez le nouvel

injecteur et serrez-le.

4. Réinstallez le capuchon de

veilleuse en poussant dessus.

Assurez-vous qu’il s’enclenche correctement (en

alignant la fente du capuchon à la clé de la base).

Dessus du

brûleur

Dessous du brûleur

Débranchez

Réglez et vériﬁez la pression d’admission et

l’aération

Réglez la pression d’admission.

1. Enlevez le panneau d’accès à la soupape (5 vis) à

gauche de l’appareil. Si l’appareil est déjà installé,

vous devrez le tirer hors de la cavité.

2. Fixez un manomètre à la

connexion de vériﬁcation

de pression d’admission

sur la soupape—voir

l’image à droite.

3. Allumez l’appareil et

réglez le bouton de com-

mande sur la soupape au

maximum.

4. Réglez la vis de réglage

de pression sur la sou-

pape à l’aide d’un petit

tournevis à lame—tel

qu’indiqué ci-dessous—

alors que l’appareil

fonctionne à plein régime pour produire la pression

d’admission indiquée au tableau Indices signalé-

tiques de la page 5.

5. Vériﬁez l’aération et ajustez l’obturateur d’air si

nécessaire.

6. Éteignez l’appareil, enlevez le manomètre et serrez

la vis de vériﬁcation de pression. Vériﬁez tous les

raccords pour voir s’il y a des fuites.

7. Fixez l’étiquette “Cette commande a été convertie...”

près de la soupape.

8. Réinstallez le panneau d’accès à la soupape (5 vis).

Ajoutez le déﬂecteur d’air au support de

bûche arrière (conversion au LPG seulement)

Fixez le déﬂecteur d’air secondaire au dessous

du support de bûche à l’aides de 4 vis fournies tel

qu’indiqué. Le déﬂecteur peut également être riveté au

support à partir du dessus.

0B293

AERATION GAP

Écran de retour

de ﬂammes

Obturateur

(LPG)

Ouvert

Espace

d’aération

Fermé

LPG

Ouvert

Fermé

Obturateur et

couvercle (NG)

6 mm

Soupape

Vériﬁcation de la

pression d’admission

Pression

d’admission

Dévissez pour vériﬁer

(resserrez après)

Vériﬁcation de pression

Devant de la

soupape

Enlevez le

couvercle

de plastique

Devant de la

soupape

Vis de réglage

de pression

derrière le

couvercle

Augmente la pression

Diminue la pression

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Réinstallez les éléments du foyer

Pour réinstaller les éléments du foyer enlevés pour la

conversion ou pour compléter l’installation du foyer,

consultez le guide d’installation fourni avec le foyer.

1. Réinstallez les panneaux de céramique, le support

de briques avant et ensuite le support de bûche

arrière (3 vis).

2. Réinstallez le porte-bûches (avec bûches

seulement), les bûches ou pierres, la fenêtre, la

bordure et la porte d’accès gauche.

Fixez les étiquettes de conversion

1. Fixez l’étiquette de conversion avec les nouveaux

indices signalétiques à l’endroit correspondant sur

la plaque d’identiﬁcation du foyer intitulée Directives

d’allumate et d’opération située à droite de la boîte

de foyer dans la caisse du foyer.

2. Fixez l’étiquette “Cet appareil a été converti le...

par...” près de la plaque d’identiﬁcation.

3. Réinstallez la porte d’accès droite.

Otros manuales para Legend G4 Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Accesorios para chimeneas de Valor

Valor

Valor GV60WIFI Manual de usuario

Valor

Valor 1045CFV Manual de usuario

Valor

Valor PORTRAIT BSK563 Manual de usuario

Valor

Valor 751LTK Manual de usuario

Valor

Valor 555CFK Manual de usuario

Valor

Valor Legend G3 739NGK Manual de usuario

Valor

Valor H5 1184ECAS Manual de usuario

Valor

Valor Legend G4 Series Manual de usuario

Valor

Valor L3 Manual de usuario

Valor

Valor G3 Series Manual de usuario

Valor

Valor MADRONA Series Manual de usuario

Valor

Valor 546LFB Manual de usuario

Valor

Valor Legend G4 Series Manual de usuario

Valor

Valor HeatShift LDK Series Manual de usuario

Valor

Valor Legend G3 738 NGK Manual de usuario

Valor

Valor Wonderfire BR417 Manual de usuario

Valor

Valor LINEAR SERIES Manual de usuario

Valor

Valor PORTRAIT BSK531 Manual de usuario

Valor

Valor SFFK01 Manual de usuario

Valor

Valor 614CVI Manual de usuario

Valor

Valor LEGEND G3 763BPB Manual de usuario

Valor

Valor LT1 Series Manual de usuario

Valor

Valor L1 1600K Manual de usuario

Valor

Valor ZERO CLEARANCE KIT Manual de usuario

Manuales populares de Accesorios para chimeneas de otras marcas

Exodraft

Exodraft Xzense Manual de usuario

Whalen

Whalen Ruso MNFP62BF23-6 Manual de usuario

Lopi

Lopi Hearthview 864 Manual de usuario

Woodstock Soapstone

Woodstock Soapstone Fireview 201 Manual de usuario

EdilKamin

EdilKamin SERBATOIO 250 Guía de inicio rápido

Bronpi

Bronpi KIT-1 Manual de usuario

Town & Country Fireplaces

Town & Country Fireplaces 22150051 Manual de usuario

Travis Industries

Travis Industries 33 DVI Manual de usuario

Superior

Superior ASD3628-TI Manual de usuario

pleasant hearth

pleasant hearth OFP28WG Manual de usuario

IHP

IHP Astria Series Manual de usuario

Firegear

Firegear FG-H-2110SS Manual de usuario

Nibe

Nibe Contura C i31 Manual de usuario

kozy heat

kozy heat KZK-052 Manual de usuario

SimpliFire

SimpliFire SF-WM36 Manual de usuario

Bluegrass Living

Bluegrass Living BC18NR Guía de inicio rápido

pleasant hearth

pleasant hearth IRIS SCROLL Manual de usuario

Cooke

Cooke Glass Wind Guard Manual de usuario
