1. Bevor Sie anfangen
Deutsch
?USB
?USB-Maus
?DVI den Monitor
?PC mit DVI-Port
?Lautsprecher (wahlweise freigestellt)
?Mikrofon (wahlweise freigestellt)
-Tastatur
PC 1 PC 2
2-Port DVI USB KVM Switch
with Audio Kit
(TK-204UK)
Monitor USB
Keyboard
USB
Mouse
Microphone
Speakers
KVM USB DVI
Anwendung
?TK-204UK
?Programm-CD mit Bedienungsanleitung
?
?Netzteil (5V DC, 2A)
?2 Sätze DVI/Audio/KVM-Kabel
?2 Sätze USB-Kabel (A/B-Anschluss)
Anleitung zur Schnellinstallation
Packungsinhalt
Systemanforderungen
2
2. Installation
Deutsch
Zu KVM
Zum Computer

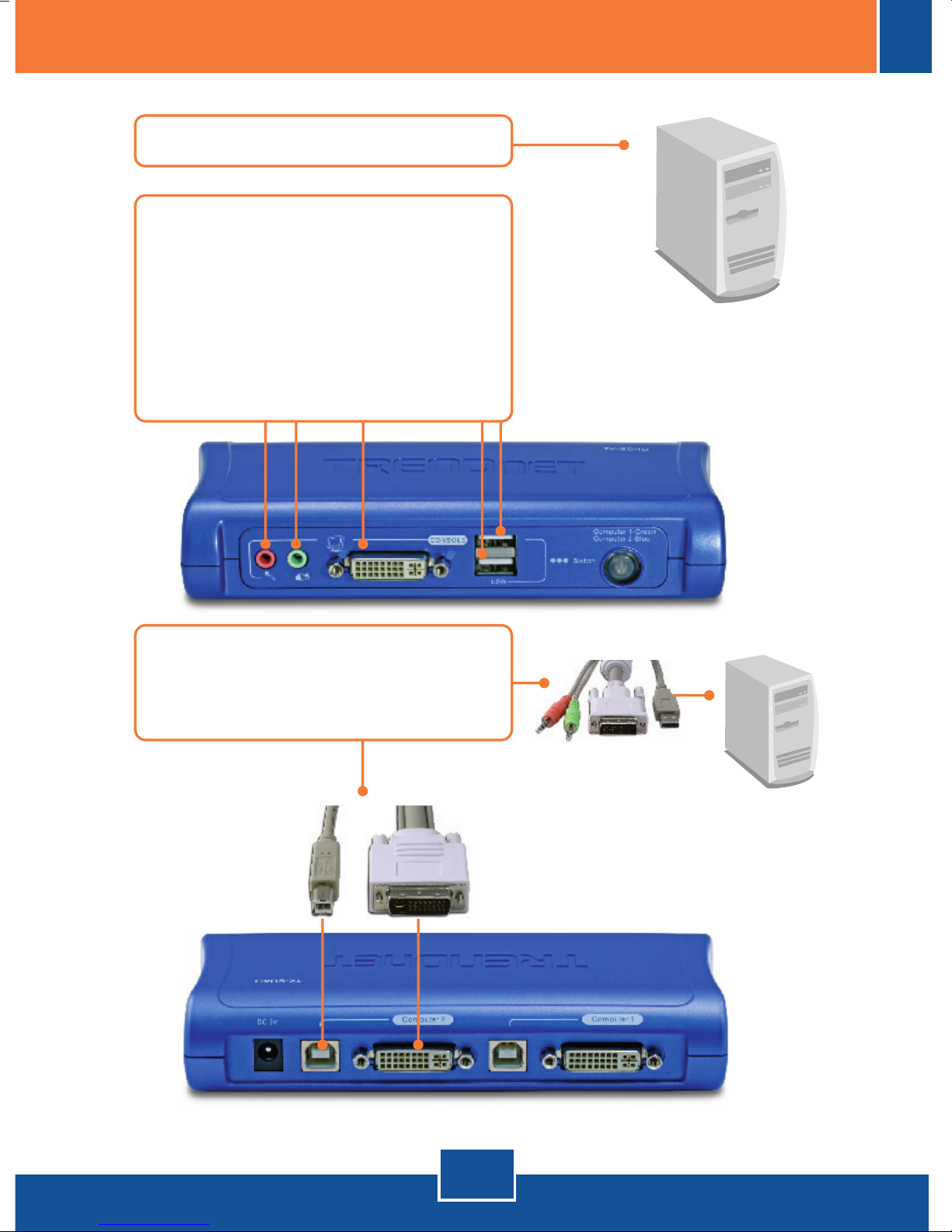

1. Schalten Sie alle Computer.
2. Die geteilte USB Tastatur, DVI
Monitor, USB Maus, die
Lautsprecher (wahlweise
freigestellt) und das Mikrofon
(wahlweise freigestellt) an Hafen
Konsole des KVM Schalters
anschließen.
3. Verbinden Sie Ihre PCs über die
mitgelieferten KVM- und USB-
Kabel mit dem KVM-Umschalter.
3
Deutsch
Ihre Installation ist beendet!
Verbindung mit einem PS/2-Computer
5. Schalten Sie die miteinander
verbundenen Computer
nacheinander ein und warten Sie,
bis die Computer vollständig
hochgefahren sind.
4. Verbinden Sie den beiliegenden
Stromadapter mit dem KVM-
Umschalter und stecken Sie ihn in
eine Steckdose.
Registrieren Sie Ihr Produkt
Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so
dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch
nehmen können: www.trendnet.com/register
Vielen Dank für den Kauf eines TRENDnet-Produkts
4
Deutsch
3. Bedienung
Hinweis: Zum Umschalten zwischen Computern können Sie die Tasten auf der
Vorderseite des KVM-Umschalters, eine Tastenkombination auf der Tastatur
oder die Software (nur Windows) verwenden.
Drucktasten
Drücken Sie auf eine Taste, um zu
einem anderen Computer
umzuschalten.
LED-Anzeigen
Grün LED leuchtet: Computer 1
Blau LED leuchtet: Computer 2
Tastenkombinationen
Sobald Sie die ScrLk-Taste (ROLLEN-Taste) gedrückt haben, müssen Sie die
Taste innerhalb von 2 Sekunden nochmals drücken. Innerhalb der nächsten 2
Sekunden müssen Sie dann eine Befehlstaste drücken.
Wenn
Sie innerhalb von 2 Sekunden keine Taste drücken, wird die Tastenkombination
nicht wirksam.
Ein Signalton zeigt an,
dass die Tastenkombinationen für den KVM-Umschalter aktiviert sind.
Um zwischen Computer zu schalten, betätigen:
Benutzerdefinierbare Tastenkombination
Bei der folgenden Tastenkombination müssen Sie alle Tasten gleichzeitig
drücken.
Y entspricht dem jeweiligen Symbol im KVM-Dienstprogramm. Standardmäßig
steht Y = 1 für Port 1 und Y = 2 für Port 2. Weitere Informationen zur
Verwendung des KVM-Dienstprogramms finden Sie in Abschnitt 4.
5
Deutsch
4. Verwendung des KVM-Dienstprogramms
Für Benutzer von Windows
4. Doppelklicken Sie auf das Symbol
für das KVM-Programm
3. Klicken Sie auf Finish.
2. Klicken Sie auf Next (Weiter).
Folgen Sie den Anweisungen des
Installationsassistenten.
1. Klicken Sie auf Install Utility.
6
Deutsch
5. Geben Sie ein Zeichen ein, wenn
Sie die Tastenkombination ändern
wollen. Sie können alle Ziffern,
Buchstaben und Symbole
verwenden. Steuertasten wie Alt,
Strg, Tab, Esc, NUM, die Feststell-
und die Umschalttaste sowie
Funktionstasten sind jedoch nicht
möglich.
Beispiel: Strg + Alt + A.
7. Wählen Sie das gewünschte
Abfrageintervall (10-60). Die Zeit
lässt sich in 5-Sekunden-Schritten
einstellen.
8. Klicken Sie nach Abschluss aller
Änderungen auf OK.
9. Klicken Sie mit der rechten
Maustaste auf das Symbol für das
KVM-Programm im Systembereich.
Wenn Ihr Computer mit dem
Computer-Port 1 verbunden ist,
sollte das Symbol die Ziffer 1
tragen. Ist Ihr Computer mit dem
Computer-Port 2 verbunden, sollte
die Ziffer 2 zu sehen sein.
6. Klicken Sie in das Kontrollkästchen
„Fix Audio“ und wählen Sie den
Port aus der Dropdown-Liste aus.
7
Deutsch
10. Wählen Sie den PC aus, zu dem
Sie umschalten wollen.
11. Klicken Sie auf Start Auto-Scan,
um die automatische Abfrage zu
starten. Klicken Sie mit der
rechten Maustaste auf das
Symbol für das KVM-Programm
und wählen Sie Stop Auto-Scan,
wenn Sie die automatische
Abfrage beenden wollen.
