TP-Link CAP1200 Manual de usuario

Installation Guide

Indoor Access Point

CONTENTS

English ��01

Български��05

Čeština��09

Қазақша��13

Lietuvių��17

Magyar��21

Polski��25

Русский язык ��29

Română��33

Slovenčina��37

Srpski jezik ��41

Українська мова��45

Slovenščina��49

Hrvatski ��53

Latviešu ��57

Eesti��61

English

Note: Images may differ from your actual product�

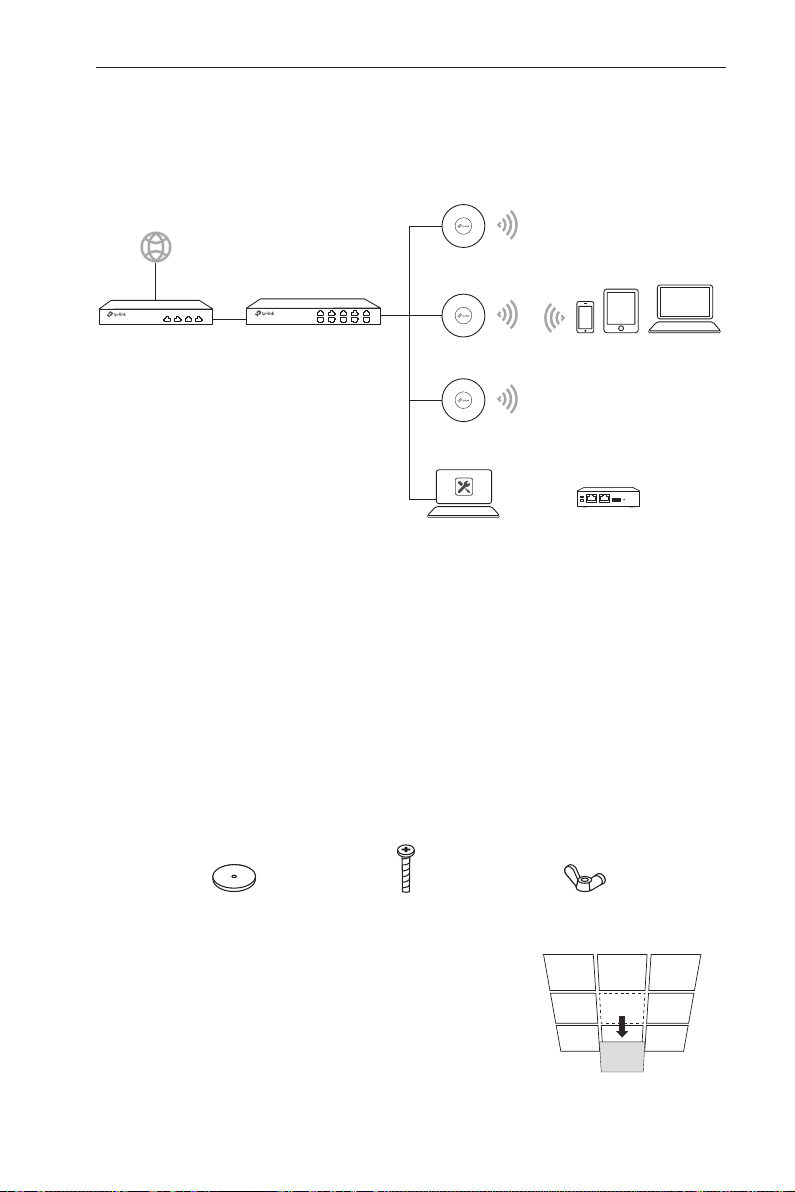

Network Topology

A typical network topology for the AP is shown below�

All APs can be centrally configured and monitored via Omada Software Controller

or Omada Hardware Controller� You can get Omada Software Controller from our

website https://www.tp-link.com�

Hardware Installation

■Option 1: Ceiling Mounting

Follow the steps below to install the AP with the provided accessories:

Note: The mounting bracket and the accessories (quantity and size) may vary by product�

Washers Pan-head Screws Wing Nuts

1Remove the ceiling tile�

Router Switch

Internet

ClientsAP

Hardware Controller

Software Controller

English

2Place the mounting bracket in the center of the

ceiling tile� Mark positions for the screw holes

and a position for the Ethernet cable hole� Drill

4 mm diameter holes for the screws and a 25

mm diameter hole for the Ethernet cable at the

marked positions�

3Secure the mounting bracket to the ceiling tile

using pan-head screws, washers and wing nuts�

4Feed the Ethernet cable through the hole and

set the ceiling tile back into place�

5Connect the Ethernet cable to the Ethernet

port� Attach the AP to the mounting bracket by

aligning the arrow mark on the AP with the arrow

mark on the mounting bracket, then rotate the

AP until it is locked into place�

■Option 2: Wall Mounting

Follow the steps below to install the AP with the provided accessories:

Note: The mounting bracket and the accessories (quantity and size) may vary by product�

Plastic Wall Anchors Self-tapping Screws

Hole for Ethernet cable

English

1If your Ethernet cable feeds through the wall,

position the mounting bracket and feed the

Ethernet cable� Mark positions for the screw

holes and then drill 6 mm diameter holes at the

marked positions�

2Insert the plastic wall anchors into the 6 mm

diameter holes�

3Secure the mounting bracket to the wall by

driving the self-tapping screws into the anchors�

Make sure that the shoulders of the mounting

bracket are on the outside�

4Connect the Ethernet cable to the Ethernet port

on the AP�

5Attach the AP to the mounting bracket by

aligning the arrow mark on the AP with the arrow

mark on the mounting bracket, then rotate the

AP until it is locked into place�

English

Power Supply

■Power via PSE Device or Power Adapter

Some APs can be powered via the power adapter or the PSE device (such as a

PoE switch) which complies with Power Source Class 2 (PS2) or Limited Power

Source (LPS) of IEC 62368-1�

Note: Availability depends on the actual product� Please refer to the product specifications�

Via PoE Switch

PoE Switch

Via Power Adapter

Power Adapter

■Power via PoE Adapter

Some APs can be powered via the PoE adapter�

Note: Availability depends on the actual product� Please refer to the product specifications�

PoE LAN

PoE Adapter Switch

Български

Забележка: Действителният продукт може да се различава от показания тук.

Мрежова топология

Типична мрежова топология за АР е показана по-долу.

Всички AP могат да се конфигурират и следят централно с помощта на

Omada Software Controller или Omada Hardware Controller. Можете да свалите

Omada Software Controller от нашия уебсайт https://www.tp-link.com.

Инсталиране на хардуера

■ Вариант 1: Монтаж на тавана

Следвайте описаните по-долу стъпки, за да инсталирате AP устройството с

доставените аксесоари:

Забележка: Монтажната скоба и аксесоарите (количество и размер) може да варират

според продукта.

Шайби Винтове тип звезда Крилчати гайки

1Свалете таванната плоскост.

Рутер Комутатор

Интернет

Клиенти

Хардуерен

контролер

Софтуерен

контролер

Или

Български

2Поставете монтажната скоба в центъра на

таванната плоча. Отбележете позициите на

отворите за винтове и позицията на отвора за

Ethernet кабела. Пробийте отвори с диаметър

4 mm за винтовете и отвор с диаметър 25 mm

за Ethernet кабела на отбелязаните позиции.

3Закрепете монтажната скоба към таванната

плоскост с помощта на винта, шайбите и

крилчатите гайки.

4Прокарайте Ethernet кабела през отвора и

поставете обратно на мястото й таванната

плоскост.

5Свържете Ethernet кабела към ETHERNET

порта. Закрепете AP устройството към

монтажната скоба, като подравните стрелката

на АР със стрелката на монтажната скоба,

след което завъртете АР устройството докато

щракне в мястото си.

■ Вариант 2: Монтаж на стена

Следвайте описаните по-долу стъпки, за да инсталирате АР устройството с

доставените аксесоари:

Забележка: Монтажната скоба и аксесоарите (количество и размер) може да варират

според продукта.

Пластмасови дюбели Самонарезни винтове

Отвор за Ethernet кабела

Български

1Ако вашият Ethernet кабел преминава през

стената, поставете монтажната скоба и

прекарайте Ethernet кабела. Отбележете

позициите за отворите за винтове и след

това пробийте отвори с диаметър 6 mm на

отбелязаните позиции.

2Поставете пластмасовите дюбели в

пробитите 6 mm отвори.

3Закрепете монтажната скоба към стената,

като завинтите самонарезните винтове

в дюбелите. Уверете се, че рамената на

монтажната скоба са от външната страна.

4Свържете Ethernet кабела към ETHERNET

порта на АР устройството.

5Закрепете АР устройството към монтажната

скоба, като подравните стрелката на АР със

стрелката на монтажната скоба, след което

завъртете АР устройството докато щракне в

мястото си.

Български

Захранване

■Подаване на захранване от захранващ източник или захранващ адаптер

Някои AP могат да се захранват чрез захранващ адаптер или PSE устройство

(като PoE комутатор), което отговаря на източник на захранване клас 2 (PS2)

или ограничен източник на захранване (LPS) по IEC 62368-1.

Забележка: Наличността зависи от действителния продукт. Моля, вижте

спецификациите на продукта.

Чрез PoE комутатор

PoE комутатор

Чрез захранващ адаптер

Захранващ адаптер

■Захранване чрез РоЕ адаптер

Някои точки за достъп AP могат да се захранват чрез PoE адаптер.

Забележка: Наличността зависи от действителния продукт. Моля, вижте

спецификациите на продукта.

PoE LAN

PoE адаптер Комутатор
