D-Link DAP-3662 Manual de usuario

This document will guide you through the

basic installation process for your new

D-Link Dual Band Outdoor Access Point

Building Networks for People

DAP-3662

Documentation also available

via the D-Link Website

Quick Installation Guide

Wireless AC1200

Concurrent Dual Band Outdoor PoE Access Point

Quick Installation Guide

Краткое руководство по установке

Guía de Instalación Rápida

Guia de Instalação Rápida

快速安裝指南

Petunjuk Pemasangan Cepat

D-Link DAP-3662 Quick Install Guide

ENGLISH

Important Information

This product should ONLY be installed by

an experienced installer who is familiar with

local building and safety codes and, where

applicable, is licensed by the appropriate

authorities. Failure to employ an experienced

installer may render the D-Link product

warranty void and may also expose the end

user or the service provider to legal and

nancial liabilities. D-Link and its resellers or

distributors expressly disclaim any and all

liabilities for injury, damage, or violation of

regulations due to the improper installation of

outdoor units or antennas.

A safety grounding system is necessary

to protect your outdoor installation from

lightning strikes and the build-up of static

electricity. Direct grounding of an outdoor AP is

very important and can protect your networks

from brutal outdoor environments and

devastating ESD attacks.The grounding system

must comply with the National Electrical Code

and safety standards that apply in your country

and/or region. Always check with a qualied

electrician if you are in doubt as to whether

your outdoor installation is properly grounded.

Quick Install Guide

This installation guide provides basic

instructions for installing the DAP-3662 Wireless

AC1200 Concurrent Dual Band Outdoor PoE

Access Point on your network. For additional

information about how to use the Access Point,

please see the datasheet and user manual from

the D-Link support website.

Minimum System

Requirements

Computer with Windows, MAC OS, or Linux-

based operating system, and an Ethernet

adapter installed

-Internet Explorer 7.0, Mozilla Firefox®

version 12.0, Safari 4.0, or Chrome 20.0 or

newer

Package Contents

-DAP-3662 Wireless AC1200 Concurrent

Dual Band Outdoor PoE Access Point

-Installation CD-ROM

-Quick Installation Guide

-PoE Injector

-Power Adapter (48 V/ 0.5 A)1

-Mounting kit (Wall/Pole Mount)

-Stainless steel mount base x 1

-Stainless tie back straps x 2

-Wall screw x 4

-Wall plug x4

-Stainless mount screw (hexagonal hole) x1

-Hexagon Socket Spanner

-Two LAN Port Waterproof Enclosure

-Grounding Wire

If any of the above items are missing, please

contact your reseller.

1Using a power supply with a different voltage rating or

PoE injector than the one included with the DAP-3662

will cause damage and void the warranty for this product.

D-Link DAP-3662 Quick Install Guide

ENGLISH

Physical Installation

STEP 1: Connect an Ethernet Cable

to the LAN1 (PoE) Port on the AP.

STEP 2: Mount the AP to a Pole or

Wall

2A: Mounting The DAP-3662 On A

Pole

Secure mount base to the pole with two

stainless tie back strap sets. Ensure that the tie

back is locked securely.

Align the DAP-3662 with the mounting plate

Once aligned, slide the device down so that

the mounting plate securely locks into the

DAP-3662

2B: Mounting The DAP-3662 On A

Wall

Securely mount the base to the wall using

wall plug and wall screw.

Align the DAP-3662 with the mounting plate

D-Link DAP-3662 Quick Install Guide

ENGLISH

Once aligned, slide the device down so that

the mounting plate securely locks into the

DAP-3662

STEP 3: Install Mount Screw to Fix

DAP-3662 On A Mounting (Pole/

Wall Mount base)

Use the included mount screw (hexagonal

hole) to lock the DAP-3662 to the pole/wall

mount

With the included hexagon socket spanner,

tighten the mount screw until the DAP-3662 is

secured.

STEP 4: Connect Grounding Wire

A grounding wire is recommended to protect

your device from lightning strikes and the

buildup of static electricity.

Attach the grounding wire to the DAP-3662 using

the included screw.

Tighten the grounding wire to the DAP-3662 until

it is securely attached.

Attach the other end of the grounding wire to

either the wall or pole mount. Ensure that the

wall or pole mount is connected to an electrical

ground.

D-Link DAP-3662 Quick Install Guide

ENGLISH

STEP 5: Connect the AP to Your

Network

A. Connect the Ethernet cable (connected

to the AP in STEP 1) from the AP to the

“P+DATA OUT” port on the PoE Injector.

B. Connect an Ethernet cable from a router/

switch or PC to the “DATA IN” port on the

PoE Injector.

C. Attach the power adapter to the connector

labeled “POWER IN” on the PoE Injector,

and attach it into an electrical outlet.

Conguration

If you are configuring the AP locally, connect a

PC to the PoE Injector “DATA IN” port using an

Ethernet cable.

A. Assign a static IP address to your PC which

is in the same network segment with the

device. As the default IP address of this

unit is 192.168.0.50, you may choose any

address from 192.168.0.1 to 192.168.0.254,

except 192.168.0.50.

B. Open a web browser and go to

http://192.168.0.50. Enter admin as your

username and leave the password blank to

log into the web UI. Now you can configure

the AP via web UI.

P+DATA OUT

DATA IN

PoE Injector

POWER IN

Router or Switch Computer

LAN1 (PoE)

D-Link DAP-3662 Quick Install Guide

ENGLISH

TECHNICAL SUPPORT

Australia:

Tel: 1300-766-868

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000

Toll Free 1800-233-0000

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : +82-2-2028-1810

Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [email protected]

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,

Jebel Ali Free Zone South,

P.O.Box 18224, Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt

1, Makram Ebeid Street - City Lights Building

Nasrcity - Cairo, Egypt

Floor 6, ofce C2

Tel.: +2 02 26718375 - +2 02 26717280

Technical Support: +2 02 26738470

General Inquiries: [email protected]

Tech Support: [email protected]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)

Opp. King Fahd Road, Olaya

Riyadh - Saudi Arabia

Tel: +966 1121 70008

Technical Support:

+966 1121 70009

General Inquiries: info.sa@ dlinkmea.com

Tech Support: support.sa@ dlinkmea.com

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan

Tel.: +92-51-2800397, 2800398

Fax: +92-51-2800399

Karachi Ofce:

D-147/1, KDA Scheme # 1,

Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan

Phone: +92-21-34548158, 34326649

Fax: +92-21-4375727

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

D-Link DAP-3662 Quick Install Guide

ENGLISH

TECHNICAL SUPPORT

Iran

Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest

St. , Argentine Sq. ,

Tehran IRAN

Postal Code : 1513833817

Tel: +98-21-88880918,19

+98-21-88706653,54

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco

M.I.T.C

Route de Nouaceur angle RS et CT 1029

Bureau N° 312 ET 337

Casablanca , Maroc

Phone : +212 663 72 73 24

Email: [email protected]

Lebanon RMA center

Dbayeh/Lebanon

PO Box:901589

Tel: +961 4 54 49 71 Ext:14

Fax: +961 4 54 49 71 Ext:12

Email: [email protected]

Bahrain

Technical Support: +973 1 3332904

Kuwait:

Technical Support: + 965 22453939 / +965

22453949

Türkiye

Büyükdere Cad. Ferro Plaza No:155

D: 1 K: 1 Zincirlikuyu / Istanbul

Tel: +90 (212) 289-56-59

Email: [email protected]

D-Link DAP-3662 Quick Install Guide

РУССКИЙ

Важная информация

Установку данного устройства следует проводить

ТОЛЬКО квалифицированному специалисту,

который знаком с местными строительными

нормами и правилами техники безопасности

и лицензирован соответствующими органами.

Невыполнение этого условия может привести

к аннулированию гарантии на устройство

D-Link и привлечению конечного пользователя

или поставщика услуг к финансово-правовой

ответственности. Компания D-Link и ее

поставщики или дистрибьюторы не несут

ответственности за ущерб, повреждение или

нарушение нормативных требований, связанных

с установкой оборудования для наружного

использования или антенн.

Система защитного заземления необходима

для обеспечения защиты установленного вне

помещения оборудования от повреждения

разрядом молнии и предотвращения накопления

статического электричества. Прямое заземление

внешней точки доступа очень важно и может

защитить Вашу сеть от экстремальных погодных

условий и повреждения электростатическим

зарядом. Система заземления должна

соответствовать Национальным

электротехническим нормам и правилам (NEC) и

стандартам безопасности, которые применяются

в Вашей стране. Проконсультируйтесь с

квалифицированным электриком, если у Вас

возникаютсомненияотносительноправильности

заземления установленного вне помещения

оборудования.

Краткое руководство по

установке

Данное руководство по установке содержит

основные инструкции по установке

внешней беспроводной двухдиапазонной

точки доступа AC1200 с поддержкой PoE

DAP-3662 в Вашей сети. Для получения

дополнительной информации об

использовании точки доступа, пожалуйста,

обратитесь к техническому описанию и

руководству пользователя доступному на

Web-сайте D-Link.

Минимальные системные

требования

Компьютер с Windows, MAC OS или

операционной системой на базе Linux с

установленным Ethernet-адаптером

-Internet Explorer 7.0, Mozilla Firefox® 12.0, Safari

4.0, Chrome 20.0 или более новой версии

Комплект поставки

Внешняя беспроводная двухдиапазонная

точка доступа AC1200 с поддержкой PoE DAP-

3662

-Установочный компакт-диск

-Краткое руководство по установке

-PoE-инжектор

-Адаптер питания (48 В/ 0,5 А) 1

-Монтажный комплект (для установки на

стене/мачте)

-1 основание из нержавеющей стали

-2 нержавеющих хомута

-4 винта по дереву

-4 деревянных дюбеля

-1 нержавеющий крепежный винт (с

шестигранным отверстием)

-Торцевой шестигранный ключ

-2 водонепроницаемых уплотнителя для

портов LAN

-Заземляющий провод

D-Link DAP-3662 Quick Install Guide

РУССКИЙ

Если что-либо из перечисленного отсутствует,

пожалуйста, обратитесь к поставщику.

1 Использование другого PoE-инжектора или источника

питания с напряжением, отличным от аналогичного

параметра источника питания, входящего в комплект

поставки точки доступа DAP-3662, приведет к

повреждению устройства и аннулированию гарантии

на данный продукт.

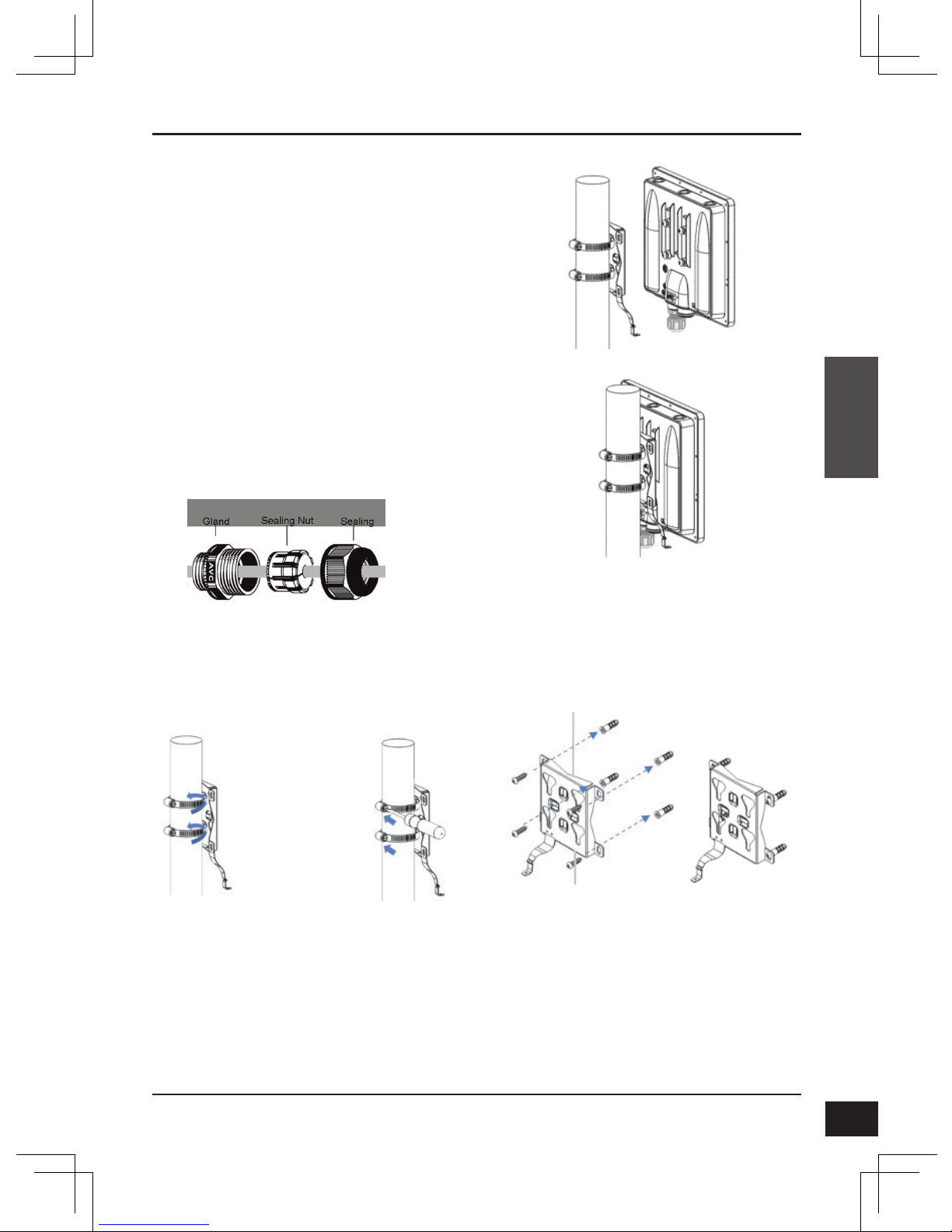

Установка

ШАГ 1: Подключите Ethernet-

кабель к порту LAN1 (PoE) на ТД

ШАГ 2: Установите ТД на мачте

или стене

2А: Установка DAP-3662 на мачте

Прикрепите основание к мачте с помощью

двух нержавеющих хомутов. Зафиксируйте

хомуты.

Выровняйте DAP-3662 по основанию.

Когда ТД будет выровнена, сдвиньте

ее вниз так, чтобы она оказалась

закреплена на основании.

2Б: Установка DAP-3662 на стене

Прикрепите основание к стене с помощью

деревянных дюбелей и винтов по дереву.

D-Link DAP-3662 Quick Install Guide

РУССКИЙ

Выровняйте DAP-3662 по основанию.

Когда ТД будет выровнена, сдвиньте

ее вниз так, чтобы она оказалась

закреплена на основании.

ШАГ 3: Установите крепежный

винт, чтобы зафиксировать DAP-

3662 на основании

Для фиксации DAP-3662 на мачте/стене

используйте крепежный винт с шестигранным

отверстием (входит в комплект поставки).

С помощью шестигранного ключа (входит

в комплект поставки) затяните крепежный

винт до тех пор, пока DAP-3662 не будет

зафиксирована.

ШАГ 4: Подключите

заземляющий провод

Рекомендуется использовать заземляющий

провод для обеспечения защиты устройства

от повреждения разрядом молнии и

предотвращения накопления статического

электричества.

Прикрепите заземляющий провод к DAP-3662

с помощью входящего в комплект поставки

винта.

Затяните винт так, чтобы заземляющий провод

оказался надежно прикреплен к DAP-3662.

Otros manuales para DAP-3662

Tabla de contenidos

Idiomas:

Otros manuales de Punto de acceso inalámbrico de D-Link

D-Link

D-Link DWL-1000AP+ Manual de usuario

D-Link

D-Link NUCLIAS CONNECT DAP-2680 Manual de usuario

D-Link

D-Link DWL-7230AP - xStack - Wireless Access Point Manual de usuario

D-Link

D-Link DWL-7200AP - AirPremier AG - Wireless Access... Manual de usuario

D-Link

D-Link AirPremier DAP-2565 Manual de usuario

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Manual de usuario

D-Link

D-Link DWL-2700AP - AirPremier Outdoor Wireless Access... Manual de usuario

D-Link

D-Link AirPremier DWL-7700AP Manual de usuario

D-Link

D-Link DWL-6610APE Manual de usuario

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Manual de usuario

D-Link

D-Link DAP-1665 Manual de usuario

D-Link

D-Link DAP-1360L Manual de usuario

D-Link

D-Link DWL-2700AP - AirPremier Outdoor Wireless Access... Manual de usuario

D-Link

D-Link AirPremier N DAP-2310 Manual de usuario

D-Link

D-Link DBT-900AP Manual de usuario

D-Link

D-Link DWL-6620APS Manual de usuario

D-Link

D-Link DWL-2230AP - xStack - Wireless Access Point Manual de usuario

D-Link

D-Link DAP-1665 Manual de usuario

D-Link

D-Link DWL-6700AP Manual de usuario

D-Link

D-Link DWL-3500AP Manual de usuario

D-Link

D-Link AirPlus DWL-900AP Manual de usuario

D-Link

D-Link AirPremier N DAP-2360 Manual de usuario

D-Link

D-Link Nuclias DBA-2520P Manual de usuario

D-Link

D-Link AirPlus Xtreme G DWL-2000AP Manual de usuario

Manuales populares de Punto de acceso inalámbrico de otras marcas

Ubiquiti

Ubiquiti NanoStation NSM2 Manual de usuario

Cisco

Cisco Aironet 1550 Series Manual de usuario

Aruba

Aruba IAP-335 Manual de usuario

Advantek Networks

Advantek Networks AWN-AP-54MR Manual de usuario

IP-COM

IP-COM AP355 Manual de usuario

Buffalo

Buffalo AirStation WLA-L11G Manual de usuario

EnGenius

EnGenius EnStationACv2 Manual de usuario

xG Technology

xG Technology xMax CN1300 Manual de usuario

Widelink

Widelink ezWave WAP-1100 Series Manual de usuario

Edimax

Edimax CAP1200 Manual de usuario

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Manual de usuario

Aruba

Aruba AP-203R Manual de usuario

LuXout Shades

LuXout Shades LUXSHADE MOTION Manual de usuario

CreatComm

CreatComm TB5F Manual de usuario

SineDigital

SineDigital MW-1500AP(H) Manual de usuario

TP-Link

TP-Link AP9650 V1 Manual de usuario

Draytek

Draytek VIGORAP 902 Manual de usuario

EnGenius

EnGenius EAP350 Manual de usuario
