CTC 30x75

Gebrauchs- und Pflegeanleitung, Garantiekarte

Instructions for use and care, Warranty card

Manuel d’utilisation et entretien, Carte de garantie

Istruzioni per l’uso e la manutenzione

, Tagliando di garanzia

Instrucciones para el uso y el mantenimiento,

Certificado de garantía

Gebruiks- en onderhoudshandleiding, Garantiekaart

Instruktioner för användning och skötsel, Garantikort

Brugs- og plejeanvisning, Garantibevis

Инструкция по эксплуатации иобслуживанию,

Гарантийный талон

Das technische Datenblatt entnehmen Sie

bitte der Lasche.

The Technical Data Sheet is located

in the pocket.

Veuillez tirer sur la languette pour extraire

la fiche signalétique technique.

Vi preghiamo di rimuovere la scheda

tecnica dalla fascetta.

Dispone de unas instrucciones

técnicas en el bolsillo.

Het blad met de technische

gegevens vindt u in de omslag.

Det tekniska informationsbladet finns i fickan.

Du finder det tekniske datablad i omslaget.

Листок стехническими параметрами

находится вкармашке.

➞

Deutsch

………………………………….... 2-9

English

……………………………....... 10-16

Français

…………………………….….. 17-23

Italiano

…………………………….….. 24-30

Español

…………………………….….. 31-38

Nederlands

…………………………….….. 39-46

Svenska

…………………………….….. 47-53

Русский

…………………………….….. 61-68

Dansk

…………………………….….. 54-60

Wir freuen uns, dass Sie sich für dieses Produkt

aus dem Hause SWAROVSKI OPTIK entschie-

den haben. Bei Fragen wenden Sie sich bitte

an Ihren Fachhändler oder kontaktieren Sie

uns direkt unter WWW.SWAROVSKIOPTIK.COM.

Aktuelles Zubehör finden Sie unter WWW.SWAROVSKIOPTIK.COM.

Zu Ihrer Sicherheit!

WARNUNG!

Niemals mit dem Aus-

ziehfernrohr in die Sonne

blicken! Das führt zu einer

Verletzung Ihrer Augen!

Allgemeine Hinweise

Schützen Sie bitte Ihr Aus-

ziehfernrohr vor Stößen.

Reparaturen sollten nur von

autorisierten Werkstätten

durchgeführt werden.

1 Stülp-

Augenmuschel

2 Okular-Stellring

3 Entfernungsskala

4 Zugrohr

5 Anschlussgewinde

für Stativ

6 Gummiarmierung

7 Tragriemen

8 Objektivkappe

9 Okularkappe

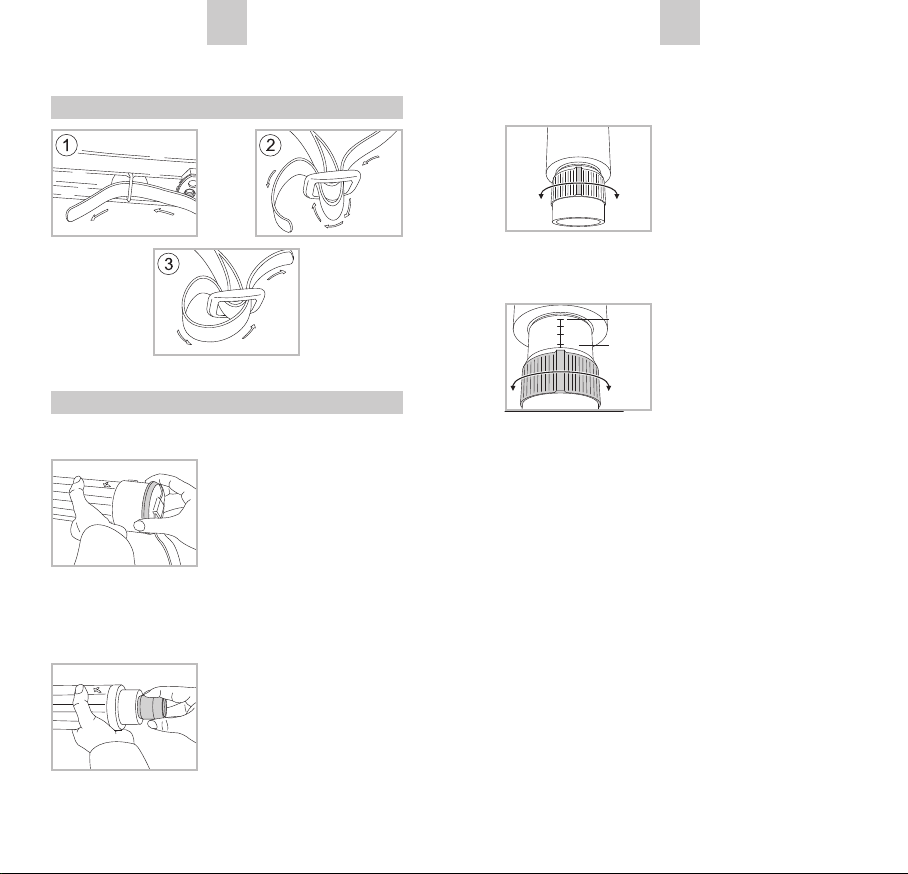

Montage des Tragriemens

Bedienung

Objektiv- und Okularkappe entfernen

Objektiv und Okular sind

mit einer Gummikappe

gegen Verschmutzung ge-

schützt.

Halten Sie die Kappe an

dem verstärkten Bereich

am Außendurchmesser fest und ziehen Sie beide

Kappen ab.

Ausziehen zum Gebrauch

Halten Sie das Auszieh-

fernrohr am Grundkörper

und am Okular fest. Zie-

hen Sie den Auszug bis

zum Anschlag vollständig

heraus.

Einstellen der Bildschärfe

Durch Drehen des Okulars

können Sie jedes Objekt

in einer Entfernung von

10 m bis unendlich scharf

stellen. Bei unendlich zeigt

die kleine Nase am Okular

nach oben.

Am Okular befindet sich

eine Entfernungsskala. Sie

hilft Ihnen, rasch auf die

gewünschte Entfernung

einzustellen. Ebenso er-

möglicht die Skala eine

grobe Abschätzung der

Entfernung.

Um ein ermüdungsfreies Beobachten zu ermög-

lichen, gehen Sie wie folgt vor:

• Okular für Scharfstellung nach links (gegen

den Uhrzeigersinn) drehen, bis das Bild unscharf

wird.

• Anschließend das Okular nach rechts (im Uhr-

zeigersinn) drehen, bis die maximale Bildschärfe

erstmals erreicht wird.

Objekt in

großer

Entfernung

kürzeste

Einstell-

entfernung

50m

20m

10m

▲

Stülpen der Augenmuscheln für Brillenträger

Durch Stülpen der Augen-

muscheln steht auch dem

Brillenträger das große Seh-

feld optimal zur Verfügung.

Zur Reinigung oder zum

Austausch können Sie die

Augenmuscheln abschrau-

ben.

Befestigung des Ausziehfernrohres

auf dem Stativ

Der Stativfuß verfügt über

ein Anschlussgewinde von

3/8˝ UNC. Die eingesetzte

Überschraube reduziert

das Anschlussgewinde auf

1/4˝ UNC. Das Ausziehfern-

rohr passt somit auf jedes

gängige Stativ.

Nach Gebrauch des Ausziehfernrohres

• Gerät bis zum Anschlag zusammenschieben.

• Okular hineinschrauben.

• Objektivkappe und Okularkappe wieder auf-

stecken.

• Aufbewahrung an einem gut gelüfteten Ort.

1/4”

Auf Grund des Funktionsprinzips der Ausziehfern-

rohre aller Hersteller kann ein Ausziehfernrohr

grundsätzlich nicht dicht sein. Beim Ausziehen

des Gerätes strömt Luft in das Innere ein, wobei

ein eingebautes Filter eine Verunreinigung des

Ausziehfernrohres verhindert. Beim Zusammen-

schieben des Gerätes ist trotz des integrierten

Abstreifsystems zu beachten, dass die Auszugs-

rohre möglichst frei von Verunreinigungen und

Feuchtigkeit sind.

Sollte nach mehrjährigem Gebrauch, trotz des

eingebauten Filter- und Abstreifsystems, eine Ver-

schmutzung an den optischen Innenflächen des

Ausziehfernrohres auftreten, so bietet SWAROVSKI

OPTIK für diesen Fall ein Reinigungsservice an.

Bei großen Temperaturunterschieden kann es

vorkommen, dass sich beim Ausziehen des

Gerätes das Objektiv innen beschlägt. Normaler-

weise sollte sich dieser Beschlag nach kurzer Zeit

verflüchtigen.

Tut er das nicht, so ist es empfehlenswert, bei

Zimmertemperatur das Gerät mehrmals aus- und

einzuschieben, damit der Beschlag verschwindet.

Oftmaliges Beschlagen, das nur sehr langsam

verschwindet, ist ein Hinweis dafür, dass ein

Reinigungsservice gemacht werden sollte.

Reinigen Sie verschmutzte Linsen zunächst mit

einem Staubpinsel und anschließend mit dem

Optik-Reinigungstuch.

Wartung und Pflege

Zubehör

Hier finden Sie eine vollständige Auflistung des

SWAROVSKI OPTIK Zubehörs:

WWW.SWAROVSKIOPTIK.COM.

Beachten Sie:

• Glasoberfläche vor Verschmutzung schützen.

• Glasoberfläche nicht berühren.

• Kratzer auf Glasoberflächen vermeiden.

Den an Metallteilen anhaftenden Staub und

Schmutz mit einem weichen, sauberen Putztuch

entfernen (nicht das Optik-Reinigungstuch ver-

wenden). Grobe Verschmutzungen mit einem

weichen feuchten Tuch beseitigen. Das Zugrohr

bitte nicht einölen.

Behandlung bei Nässe

Ist das Fernrohr nass, bitte mit einem Tuch

trocken wischen und anschließend in einem

trockenen Raum mehrmals ein- und ausziehen.

In ausgezogenem Zustand trocknen lassen.

Reinigungstuch

Mit diesem Spezialtuch aus Mikrofasern können

Sie selbst empfindlichste Glasflächen reinigen. Es

ist geeignet für Objektive, Okulare und Brillen.

Bitte halten Sie das Reinigungstuch sauber, da

Verunreinigungen die Linsenoberfläche beschädi-

gen können. Ist das Tuch verschmutzt, können Sie

es in handwarmer Seifenlauge waschen und an

der Luft trocknen lassen. Verwenden Sie es bitte

ausschließlich zur Reinigung von Glasflächen!

Lieferumfang – Grundkörper

• Grundkörper mit fixem 30x WW Okular

• Traggeschirr mit Schutzkappen

• Reinigungstuch

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung

sowie Druckfehler sind vorbehalten. BA-628-05, 02/2010
