Sony CBK-UPG01 Manual de usuario

HARDWARE UPGRADE KEY

CBK-UPG01

INSTALLATION MANUAL

1st Edition

!警告

このマニュアルは，サービス専用です。

お客様が，このマニュアルに記載された設置や保守，点検，修理などを行うと感電や火災，人身

事故につながることがあります。

危険をさけるため，サービストレーニングを受けた技術者のみご使用ください。

設置や保守，点検，修理などを行う前に，PMW-500 に付属している下記マニュアルの「安全の

ために」を必ずお読みください。

.取扱説明書

!WARNING

This manual is intended for qualiﬁed service personnel only.

To reduce the risk of electric shock, ﬁre or injury, do not perform any servicing other than

that contained in the operating instructions unless you are qualiﬁed to do so. Refer all

servicing to qualiﬁed service personnel.

!WARNUNG

Die Anleitung ist nur für qualiﬁziertes Fachpersonal bestimmt.

Alle Wartungsarbeiten dürfen nur von qualiﬁziertem Fachpersonal ausgeführt werden.

Um die Gefahr eines elektrischen Schlages, Feuergefahr und Verletzungen zu

vermeiden, sind bei Wartungsarbeiten strikt die Angaben in der Anleitung zu befolgen.

Andere als die angegeben Wartungsarbeiten dürfen nur von Personen ausgeführt

werden, die eine spezielle Befähigung dazu besitzen.

!AVERTISSEMENT

Ce manual est destiné uniquement aux personnes compétentes en charge de l’

entretien. Aﬁn de réduire les risques de décharge électrique, d’incendie ou de blessure

n’effectuer que les réparations indiquées dans le mode d’emploi à moins d’être qualiﬁé

pour en effectuer d’autres. Pour toute réparation faire appel à une personne compétente

uniquement.

1-1 (E) CBK-UPG01

Section 1

Installation

Purpose of this manual

This manual is the installation manual of the Upgrade Key CBK-UPG01.

This manual is intended for use by trained system and service engineers, and describes

the information on installing the CBK-UPG01.

Related manuals

Besides this installation manual, the following manual is prepared for CBK-UPG01.

.PMW-500 Operating Instructions (Supplied with PWM-500)

This manual describes the application and operation of PWM-500.

.PMW-500 Maintenance Manual (Available upon request)

This manual describes the detailed maintenance information and repair information

of the PMW-500 that are required for parts-level service.

For obtaining, contact your local Sony Sales Ofﬁce/Service Center.

1-2 (E)

CBK-UPG01

1-1. General Information for Installation

Parts conﬁguration

The Upgrade Key CBK-UPG01 consists of the following parts.

.DU-540C board assembly

.Installation manual

.Installation guide

.Attaching screws (two)

On installation

Install the DU-540C board and check that the CBK-UPG01 is properly installed

according to the installation and check procedure described in section 1-2 and 1-3.

1-3 (E) CBK-UPG01

1-2. Installation Procedure

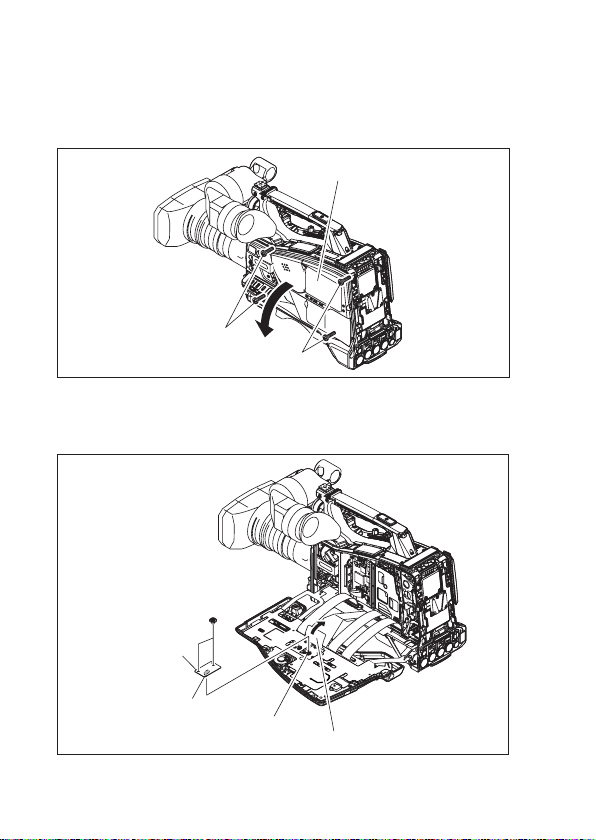

1. Loosen the four screws with stopper to detach the inside panel assembly.

Screw with stopper

Inside panel assembly

2. Turn over the insulation sheet and connect the DU-540C board connector CN1 to

the FP-169A board connector CN404.

3. Fix the DU-540C board with the two screws (PSW2.6 x5) supplied.

DU-540C board

Insulation sheet

FP-169A board

CN404

CN1

PSW2.6

4. Attach the inside panel assembly by reversing the steps of removal.

1-4 (E)

CBK-UPG01

1-3. Check after Installation

Check procedure

1. Turn on the power of PMW-500.

2. Display the “MAINTENANCE” menu on the viewﬁnder referring the operating

instructions supplied with PMW-500.

3. Conﬁrm that is able to select “Wi-Fi Setting” in excluding the state of record and

playback.

MAINTENANCE

LensUs

Auto Shading

Trigger Mode

Network Setting

Clock Set

Wi-Fi Setting

Sony Corporation

CBK-UPG01 (WW) J,E

4-282-565-01

Printed in Japan

2011. 1 08
