Sony IFB-X600E Manual de usuario
1
3-862-502-11 (1)
© 1998 by Sony Corporation
IFB-X600E
Operating Instructions Page 2
Mode d’emploi Page 6
Bedienungsanleitung Seite 10
Manual de instrucciones Página 14
Istruzioni per l’uso Pagina 18
Interface Board
2
The IFB-X600E interface board is designed to be mounted on Sony
VPL-X600E/S600E LCD data projector so that composite video or S
video (Y/C) signals and audio signals from video equipment can be
input.
Mounting the IFB-X600E
Note
Before installing the board, make sure the following have been done:
• Turn off the power of the projector.
• Disconnect the projector power cable from the wall outlet.
1 Remove the blind plate on the rear of the projector by
loosening the two screws with the supplied Philips
screwdriver.
English
3

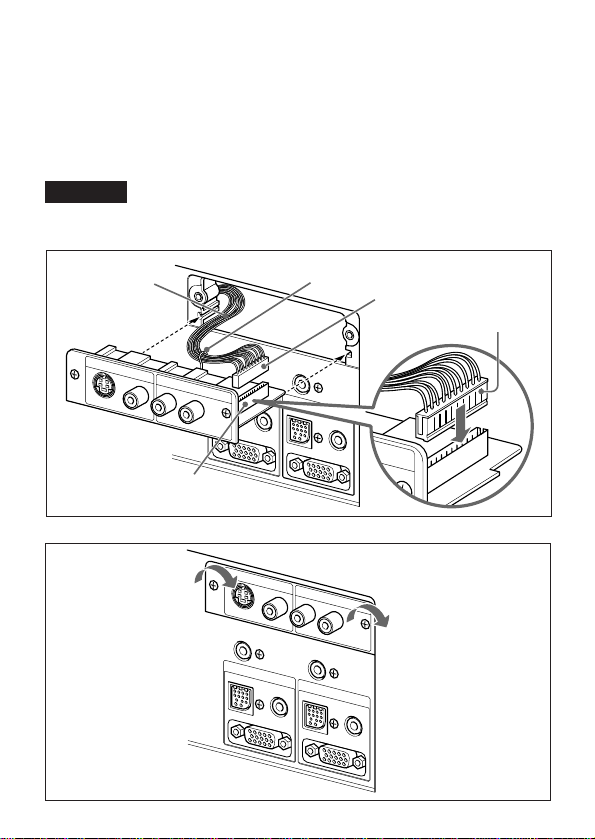

2 Pull out the connector socket from the projector. Insert the
connector socket (set the uneven side on the right) into the
interface board connector plug. Gather the wires together and
place them in the hook of the interface board.
3
Insert the interface board by aligning it with the projector guides.
Caution
Make sure that the wire is not caught between the opening of the
projector and the board.
4 Tighten the two interface board screws.
Wire Hook
Connector plug
Uneven side
3
3
2
Connector socket
4
Location and Function of Parts
1VIDEO IN jacks
S VIDEO (mini DIN 4-pin): Connects to the S video output (Y/C
video output) of a video equipment.
VIDEO (phono type): Connects to the composite video output of
video equipment.
Note
If you connect video equipment to both the SVIDEO and VIDEO
jacks, the signal from the S VIDEO jack is selected.When projecting
the picture via the VIDEO jack, be sure not to connect a cable to the
S VIDEO jack.
2AUDIO IN L (MONO)/R jacks (phono type):
Connect to the audio output of equipment. For stereo equipment,
use both the L and R jacks; for monaural equipment, use the L
(MONO) jack only.
2
1
VIDEO IN
S VIDEO
AUDIO IN
VIDEO LR
(MONO)
AUDIO OUT CONTROL S IN
PLUG IN POWER
INPUT B
MOUSE AUDIO
INPUT A
MOUSE AUDIO
5
Specifications
VIDEO IN jacks
S VIDEO (4-pin mini-DIN type):
Y (luminance) signal input: 1 Vp-p ±2 dB, sync negative,
75 ohms terminated
C (chrominance) signal input: burst 0.286 Vp-p ± 2 dB (NTSC),
burst 0.3 Vp-p ±2 dB (PAL), 75 ohms terminated
VIDEO (phono type):
Composite video signal input, 1 Vp-p ± 2 dB, sync negative,
75 ohms terminated
AUDIO IN jacks
L (MONO) / R (phono type):
500 mVrms, impedance more than 47 kilohms
Supplied accessories
Audio/Video cable (1)
Philips screwdriver (1)
Design and specifications are subject to change without notice.
6
La carte d’interface IFB-X600E est destinée à être installée sur les
projecteurs de données LCD SonyVPL-X600E/S600E de manière à
pouvoir entrer des signaux audio et vidéo composites ou S-VIDEO (Y/
C) d’un appareil vidéo.
Installation de la carte IFB-X600E
Remarque
Avant d’installer la carte, assurez-vous que les opérations suivantes
ont été exécutées:
• Mettez le projecteur hors tension.
• Débranchez le cordon d’alimentation du projecteur de la prise murale
(secteur).
1 Retirez la plaque aveugle à l’arrière du projecteur en dévissant
les deux vis au moyen du tournevis Philips fourni.
Français
7
3
3
2
2 Extrayez la prise de connexion du projecteur. Branchez la prise
de connexion (avec le côté irrégulier vers la droite) sur la fiche
de connexion de la carte d’interface. Rassemblez les fils et
placez-les dans le crochet de la carte d’interface.
3 Introduisez la carte d’interface en l’alignant sur les guides du
projecteur.
Attention
Assurez-vous que le fil n’est pas coincé entre l’ouverture du projecteur
et la carte.
4 Serrez les deux vis de fixation de la carte d’interface.
Crochet
Fil
Fiche de
connexion
Côté irrégulier
Prise de connexion
8
Emplacement et fonction des composants
1PrisesVIDEO IN
S VIDEO (miniconnecteurs DIN à 4 broches): Raccordez-les à la
sortie S-VIDEO (sortie vidéo Y/C) d’un appareil vidéo.
VIDEO (type phono): Raccordez-les à la sortie vidéo composite de
l’appareil vidéo.
Remarque
Si vous raccordez l’appareil vidéo à la fois aux prises S-VIDEO et
VIDEO, c’est le signal transmis par la prise S-VIDEO qui est
sélectionné. Lorsque vous projetez l’image via la prise VIDEO,
veillez à ne pas brancher de câble sur la prise S-VIDEO.
2Prises AUDIO IN L (MONO)/R (type phono):
Raccordez-les à la sortie audio de l’appareil. Utilisez les prises L et
R pour un appareil stéréo, ou uniquement la prise L (MONO) pour
un appareil monaural.
2
1
VIDEO IN
S VIDEO
AUDIO IN
VIDEO LR
(MONO)
AUDIO OUT CONTROL S IN
PLUG IN POWER
INPUT B
MOUSE AUDIO
INPUT A
MOUSE AUDIO
9
Spécifications
Prises VIDEO IN
S VIDEO (miniconnecteur à 4 broches):
Entrée du signalY (luminance):1 Vp-p ±2 dB, sync négative,
terminaison à 75 ohms
Entrée du signal C (chrominance): séparation des couleurs
0,286 Vp-p ±2 dB (NTSC), séparation des couleurs 0,3Vp-p
±2 dB (PAL), terminaison à 75 ohms
VIDEO (type phono):
Entrée du signal composite, 1Vp-p ± 2 dB, sync négative,
terminaison à 75 ohms
Prises AUDIO IN
L (MONO) / R (type phono):
500 mVrms, impédance de plus de 47 kilohms
Accessoires fournis
Câble audio/vidéo (1)
Tournevis Philips (1)
La conception et les spécifications sont sujettes à modifications sans
préavis.
10
Die Schnittstellenkarte IFB-X600E ist zur Installation im LCD-
Datenprojektor VPL-X600E/S600E von Sony konzipiert. Mit Hilfe dieser
Karte können FBAS-Video- oder S-Video-Signale (Y/C) und
Audiosignale vonVideogeräten in den Projektor eingespeist werden.
Für Kunden in Deutschland
Dieses Produkt kann im kommerziellen und in begrenztem Maße auch
im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung,
welche die Funk-Entstörung nach Klasse B besitzt.
Installieren der IFB-X600E
Hinweis
Vor dem Installieren der Karte müssen Sie folgende Vorbereitungen
treffen:
• Schalten Sie den Projektor aus.
• Lösen Sie das Netzkabel des Projektors von der Netzsteckdose.
1 Nehmen Sie die Blende an der Rückseite des Projektors ab,
indem Sie die beiden Schrauben mit dem mitgelieferten
Kreuzschlitzschraubenzieher lösen.
Deutsch
