Sonoff ZigBee DIY BASICZBR3 Manual de usuario

ZigBee DIY Smart Switch

Quick Installation Guide V1.0

中文 English Deutsch

Español Français Italiano

Русский язык

Model:BASICZBR3

断电

Power off

Ausschalten

Apagado

Éteindre

Spegnimento

Выключить

ON O FF

设备安装、故障维修请由专业资质电工操作，以免发

生触电危险！设备在正常使用的情况下不可触碰到。

To avoid electric shocks, please consult the dealer

or a qualied professional for help when installing

and repairing! Please do not touch the switch during

use.

Wenden Sie sich bitte an den Händler oder einen

qualizierten Fachmann, um Hilfe bei der Installation

und Reparatur zu erhalten und um Stromschläge

zu vermeiden! Bitte berühren Sie den Schalter nicht

während des Betriebs nicht.

Para evitar descargas eléctricas, consulte con su

distribuidor o un profesional cualicado para solicitar

ayuda durante la instalación y la reparación! No toque

el interruptor durante el uso.

Pour éviter les électrocutions, prenez contact avec

le revendeur ou un professionnel qualié pour

obtenir de l'aide pour l'installation et les réparations

éventuelles! Veuillez ne pas toucher l’interrupteur

pendant l'utilisation.

Per evitare scosse elettriche, consultare il rivenditore

o un profess ionista qualicato per assistenza

durante l'installazione e la riparazione!Non toccare

l'interruttore durante l'uso.

Во избежание поражения электрическим током

при установк е и ремонте обращайтесь за

консультациями к продавцу или

квалифицированному специалисту! Не касайтесь

переключателя во время использования.

2接线

Wiring instruction

Verkabelungsanleitung

Instrucciones de cableado

Instructions de câblage

Istruzioni per il cablaggio

Инструкции по проводке

拆下保护盖，先接线再安装压线柱。

Remove the protective cover, then connect

wires before fixing the wire fastener.

Entfer nen Sie die Sc hutz abd ecku ng und

schlie ßen Sie da nn die Kab el an, bev or Sie

das Ka belb efes tig ungs elem ent befest ige n.

Quite la tapa de protección y, a continuación,

conecte los cables antes de fijar el sujetacables.

Retirez le capot de protection, puis branchez

les fils avant d'installer la fixation de fil.

Rimuovere la protezione, quindi collegare i cavi

prima di fissare il dispositivo di fissaggio del filo.

Снимите защиту и подсоедините провода перед

тем, как зафиксировать провод крепежом.

安装保护盖时确保保护盖上的标识和设备上的标

识对齐，否则无法合上。

To make sur e a f u ll inst a ll a ti o n, plea s e align

with  when sec u ri n g th e prot e cti ve c ov e r.

Damit die Installation korrekt fertiggestellt werden

k a n n , r i c h t e n S i e b e i m B e f e s t i g e n d e r

Schutzabdeckung bittemit aus.

Para asegurar la instalación completa, alinee con

al sujetar la tapa de protección.

Pour garantir l'installation complète, alignez sur

lorsque vous installez le capot de protection.

Per effett u a re u n ' insta l l azio n e complet a , si de v e

allinear e  con  qua n d o si fissa l a protezio n e .

Для завершения установки совместите с при

установке защиты.

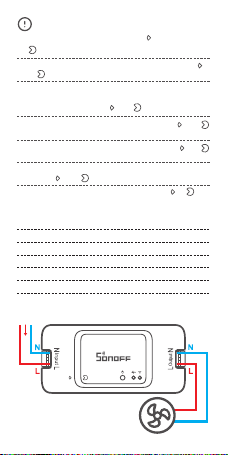

电器接线示意

Appliance wiring instruction

Anleitung zur Verkabelung von Geräten

Instrucciones de cableado de aparatos

Instructions de câblage de l'appareil

Istruzioni per il cablaggio dell'apparecchio

Инструкция по подключению оборудования

100-240V AC

吸顶灯接线示意

Ceiling lamp wiring instruction

Verkabelungsanleitung für Deckenleuchten

Instrucciones de cableado de lámpara de techo

Instructions de câblage pour le plafonnier

Istruzioni per il cablaggio della lampada da softto

Инструкция по проводке: потолочная лампа

LED

Driver

100-240V AC

单火线输出接线示意

确保零火线接入无误。

Single live wire wiring instruction

Verkabelung mit einer stromführenden

Instrucciones de cableado con un solo cable activo

Instructions pour le câblage du l sous tension

Istruzioni per il cablaggio con un solo cavo di fase

Инструкция по проводке: один провод под

напряжением

Make s ure correct connection for the neutral wire

and live wire.

100-240V AC

Achten Sie auf den korrekten Anschluss von Nullleiter

und Stromkabel.

Compruebe que las conexiones del cable neutro y

activo sean correctas.

S'assur e r q ue la connexion e n t re l e  l neutre et l e

l sous tension est correcte.

Accertarsi del corretto collegamento del cavo neutro

e di quello in tensione.

Убедитесь в правильности соединений нулевого

провода и провода под напряжением.

Amazon Alexa

请参照网关使用说明下载相应APP，推荐使用平台

如下：

Smar tThings

下载APP

Download the APP

APP herunterladen

Descargar la aplicación

Télécharger l'application

Scarica la APP

Cкачать приложение

Please refer to the user guide of hub to download

the corresponding APP, below platforms are

recommended:

Bitte beachten Sie das Benutzerhandbuch des

Hubs, um die entsprechende APP herunterzuladen,

die folgenden Plattf o r m en werden em p f ohlen:

Consul t e l a guía del usuario para descargar la

aplica c ión correspondien t e. Se recomiendan

las siguient e s p lataformas:

Veuillez-vous référer au manuel d'utilisation du

hub pour télécharger l'APP correspondant, les

plates-formes ci-dessous sont recommandées:

Fare riferimento alla guida utente dell'hub per

scaricare l'APP corrispondente, si raccomandano

le s e gu ent i piatt afo rm e :

Д ля п од к лю че н ия к с оо тв ет ст ву ю щи м

п ри л ож ен и ям , п о жа л у й ст а , о бр а т и те с ь

и нс тр у кц ии , р е ко м ен д уе м с ле ду ю щи е

п л а т ф о р м ы :

连接网关

Hub connection

Hub Verbindung

Conexión del concentrador

Connexion du moyeu

Connessione all'hub

Подключение шлюза

参照网关说明书进行网关相应设置。

Set the hub according to user guide.

S te ll e n S i e d e n H u b e n ts p re ch e nd d e m

Benutzerhandbuch ein.

Congure el concentrador según las instrucciones

de la guía del usuario.

Réglez le moyeu selon le mode d'emploi.

Congurare l'hub in base alla guida per l'utente.

Подключите шлюз в соответствии с инструкцией.

HUB

设备支持的ZigBee网关有：Echo Plus（型号:ZE39KL）

2nd Gen Echo Show（型号:DW84JL）

2nd Gen Echo Plus（型号:L9D29R）

三星 SmartThings hub

Support ZigB ee hubs as follow:

Echo Plus (mod el: ZE39KL)

2nd Gen Echo Sho w (model: DW84JL)

2nd Gen Echo Plu s (model: L9D29R)

Samsung Smar tThings hub

Unterstütz t folgende ZigBee-Hubs:

Echo Plus (Mod ell: ZE39KL)

2nd Gen Echo Sho w (Modell: DW84JL)

2nd Gen Echo Plu s (Modell: L9D29R)

Samsung Smar tThings hub

Soutenez les m oyeux ZigBee comme suit :

Echo Plus (Mod el: ZE39KL)

2nd Gen Echo Sho w (Model: DW84JL)

2nd Gen Echo Plu s (Model: L9D29R)

Samsung Smar tThings hub

Supporta i seg uenti hub ZigBee:

Echo Plus (Mod ello: ZE39KL)

2nd Gen Echo Sho w (Modello: DW84JL)

2nd Gen Echo Plu s (Modello: L9D29R)

Samsung Smar tThings hub

Поддерживают ZigBee-шлюз:

Echo Plus (Модель: ZE39KL)

2nd Gen Echo Sho w (Модель: DW8 4JL)

2nd Gen Echo Plu s (Модель: L9D 29R)

Samsung Smar tThings hub

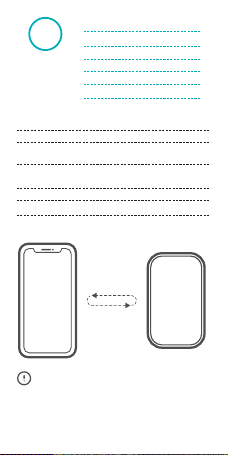

如添加不成功，请将网关移近设备，重新添加。

If the connect ion fails, please move the hub closer

to your phone an d try again.

Wenn die Verbindung nicht zustande kommt, bewegen

Sie bitte den Hub näher an Ihr Telefon und versuchen

Sie es erneut.

Si f a lla la conexi ón, acerqu e más el concen trador

al t e léfono y vuel va a intenta rlo.

Si la connexion échoue, rapprochez le concentrateur

de votre téléphone et réessayez.

Se la c o n n e s s i o ne no n riesce, avvicin a r e l'hub al

telefono e r i p r ovare.

Если с оединение пропадает, переместите шлюз

ближе к своему телефону и попробуйте снова.

Admite concentradores ZigBee de la siguiente manera:

Echo Plus (Modèle: ZE39KL)

2nd Gen Echo Show (Modèle: DW84JL)

2nd Gen Echo Plus (Modèle: L9D29R)

Samsung SmartThings hub
