Sigma BC 509 Manual de usuario

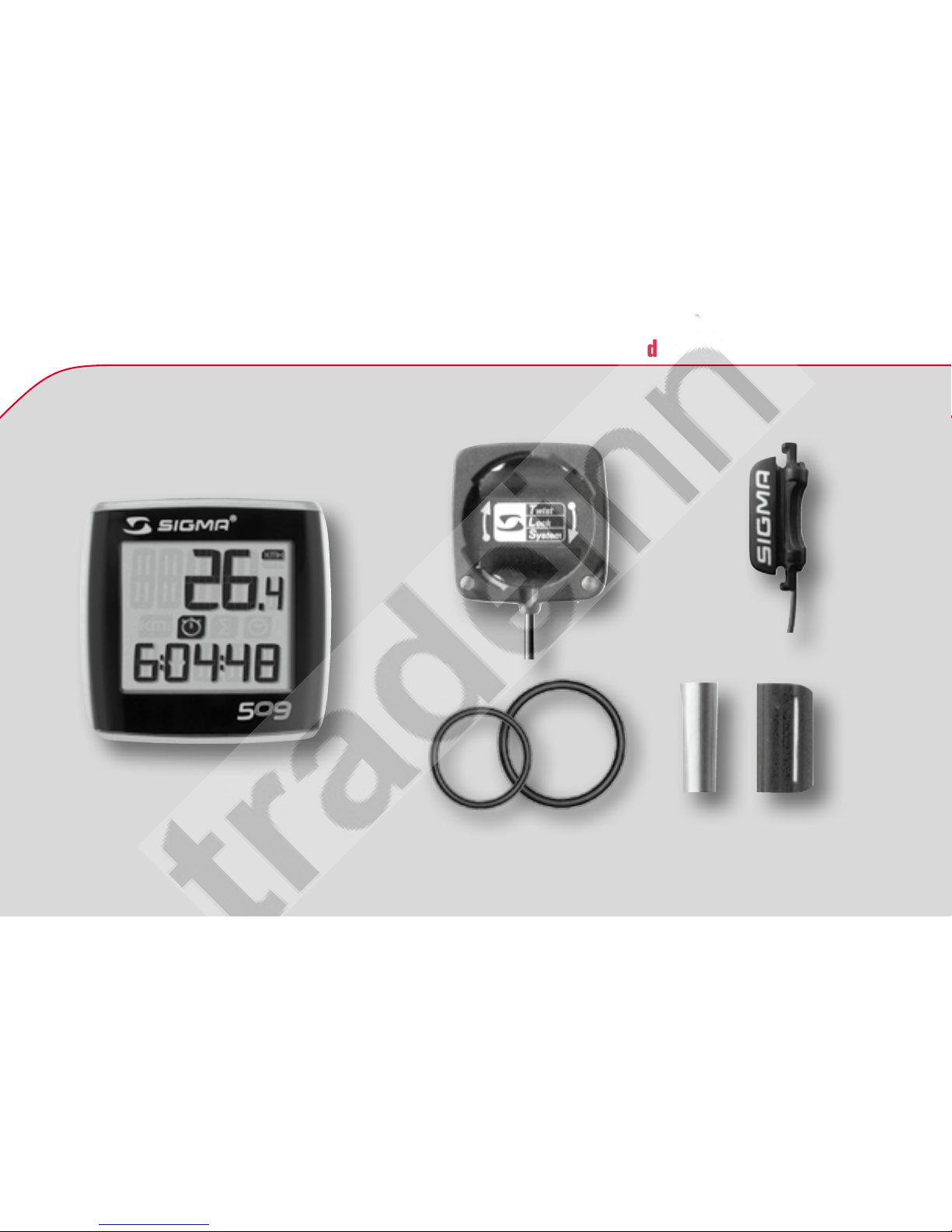

BC 509

www.sigmasport.com

BIKE COMPUTER TOPLINE

PAGE 3-44

Deutsch

·English

Français

·Italiano

Español

Nederlands

PAGE 45-70

Português

Polski

Magyar

Česky

1 Inhalt / Contents / Contenu / Contenuti / Contenido / Inhoud

2 Die Montage / Assembly

Die Abbildungen zu diesen Montagetexten befinden sich auf dem beiliegenden Faltblatt!

Die Halterung kann entweder mit Kabelbinder (dauerhafte Anbringung) oder mit den

O-Ringen montiert werden.

Lenker oder Vorbau?

Montage am Vorbau: Die im Lieferumfang enthaltene Halterung ist für die Lenkermon-

tage vorgesehen. Für die Vorbaumontage lösen Sie die 4 Schrauben auf der Rückseite,

drehen die Platte um 90° und befestigen Sie wieder.

Gelbe Folie entfernen.

Illustrations belonging to these assembly notes can be found in the enclosed folded

sheet! The bracket can either be fitted with cable ties (permanent attachment) or with

the O-rings.

Handlebars or front end?

Assembly to the front end: The bracket supplied is designed to be fitted to the handle-

bars. To assemble it to the front end, undo the 4 screws on the back, turn the plate by

90° and tighten them back up.

Remove yellow film.

2 Le montage / Montaggio

Les illustrations relatives aux instructions de montage se trouvent sur le dépliant

joint ! Le support peut être monté au moyen d‘un serre-câbles (mise en place

permanente) ou d‘anneaux toriques.

Guidon ou cadre ?

Montage sur le cadre : le support fourni est prévu pour un montage sur le guidon.

Pour monter ce support sur le cadre, desserrer les 4 vis sur sa face arrière,

tourner la plaque à 90° et resserrer les vis.

Retirer le film jaune.

Le immagini relative a queste note per il montaggio si trovano nel pieghevole allegato!

Il supporto può essere montato sia con una fascetta per cablaggio

(fissaggio resistenze) sia con un O-ring.

Manubrio o avancorpo?

Montaggio all‘avancorpo: il supporto diponibile nella confenzione è previsto per

il montaggio del manubrio. Per il montaggio sull‘avancorpo allentare le quattro viti

della parte posteriore, ruotare il piatto di 90° e fissare nuovamente.

Rimuovere la pellicola gialla.

2 Le montage / Montaggio 2 Montaje / Montage

De afbeeldingen bij deze montageteksten vindt u op het bijgeleverde vouwblad!

De houder kan of met de kabelbinders (duurzame bevestiging) of naar keuze met

de O-ringen gemonteerd worden.

Stuur of voorbouw?

Montage op de voorbouw: de bijgeleverde houder is bedoeld voor montage op het stuur.

Schroef voor montage op de voorbouw, de 4 schroeven aan de achterkant los, draai het

plaatje 90° en bevestig het weer. Gele folie verwijderen.

¡Las imágenes de estos textos de montaje se encuentran en la hoja plegada adjunta!

El soporte se puede montar tanto con abrazaderas para cables (montaje permanente)

u opcionalmente con las juntas tóricas.

¿Manillar o tija del manillar?

Montaje en la tija del manillar: El soporte contenido en el suministro está previsto para

ser montado en el manillar. Para el montaje en la tija del manillar afloje los 4 tornillos

de la parte posterior, gire la placa 90° y vuelva a ajustarlos. Retirar la lámina amarilla.

3 Inbetriebnahme / Start-up / Mise en service

Aus Stromverbrauchsgründen, wird der BC 509 ohne Batterie ausgelie-

fert. Setzen Sie bitte die Batterie ein, indem Sie den Batteriefachdeckel

mit einer Münze öffnen. Nachdem Sie die Batterie eingelegt haben,

schließen Sie den Deckel mit Hilfe einer Münze. Die Anzeige springt

automatisch in den Einstellungsmodus.

For reasons of energy consumption, the BC 509 is supplied without a

battery. Please insert the battery by opening the battery compartment

with a coin. Once you have inserted the battery, close the cover with

the aid of the coin. The display automatically jumps to setting mode.

Le BC 509 est fourni sans pile afin de limiter la consommation

d‘énergie. Mettre la pile en place en ouvrant le couvercle du

compartiment à piles au moyen d‘une pièce de monnaie. Après avoir

mis la pile en place, refermer le couvercle au moyen d‘une pièce de

monnaie. L‘affichage passe automatiquement en mode de réglage.

3 Messa in funzione / Puesta en marcha / Ingebruikneming

Vanwege het stroomverbruik, wordt de BC 509 zonder batterij geleverd. Plaats de

batterij door het plaatje van het batterijvak met een muntje te openen. Nadat de batterij

geplaatst is, het plaatje weer sluiten m.b.v. het muntje. Het display springt automatisch

in de instellingsmodus.

Por razones de consumo de energía el BC 509 se suministra sin batería. Coloque la

batería abriendo la tapa del compartimento de la batería con una moneda. Una vez que

se ha colocado la batería cierre la tapa con ayuda de la moneda. La indicación cambia

automáticamente al modo de ajuste.

A causa del consumo energetico, il BC 509 viene fornito senza batterie. Montate la

batteria dopo aver aperto il coperchio del vano batterie con una moneta. Dopo aver

inserito la batteria, richiudete il vano batterie con l‘aiuto della moneta. Il display passa

automaticamente alla modalità impostazioni.

4 Anzeigenwechsel / Display change / Changement d‘aﬃchage

Mode-Taste drücken bis die gewünschte Funktion angezeigt wird.

Mit MODE Tageskilometer ( ), Fahrzeit ( ), Gesamtkilometer ( )

und Uhrzeit ( ) aktivieren.

Press MODE button until the required function is displayed.

Use MODE to activate trip odo ( ), trip time ( ), total odo ( )

and clock ( ).

Enfoncer la touche MODE jusqu‘à ce que la fonction souhaitée

apparaisse. Activer la distance journalière ( ), la durée de

la course ( ), la distance totale ( ) et l‘heure ( ) au moyen

de la touche MODE.

MODE

509

4 Cambio display / Cambio de indicación / Meldingenwissel

MODE-toets indrukken tot de gewenste functie getoond wordt.

Met MODE dagkilometer ( ), rijtijd ( ), totaalkilometer ( )

en kloktijd ( ) activeren.

Presionar la tecla MODE hasta que se visualice la función deseada.

Con MODE activar el kilometraje diario ( ), tiempo de marcha ( ),

kilometraje total ( ), y hora ( ).

Premere il tasto MODE finchè appare la funzione desiderata.

Con il tasto MODE si attivano distanza giornaliera( ), tempo percorso ( ),

km totali ( ) e orologio ( ).

5 Grundeinstellungen / Basic settings / Réglages de base

SET-Taste 3 Sekunden lang gedrückt halten bis die Funktion SIZE in

der Anzeige erscheint. (SET OPEN blinkt).

Hold down SET button for 3 seconds until the SIZE function appears

on the display. (SET OPEN flashes).

Maintenir la touche SET enfoncée pendant 3 secondes jusqu‘à ce que

la fonction SIZE apparaissent à l‘écran (SET OPEN clignote).

509

SET

3 sec.
