Sennheiser MKE 600 Manual de usuario

Video Journalists

MKE 600

Microphone for

Bedienungsanleitung

Instruction manual

Notice d'emploi

Istruzioni per l’uso

Instrucciones de uso

Manual de instruções

Gebruiksaanwijzing

MKE 600_SP9.book Seite 1 Donnerstag, 10. Mai 2012 12:47 12

MKE 600_SP9.book Seite 2 Donnerstag, 10. Mai 2012 12:47 12

MKE 600|1

ENFRITPTNLRUZH ES DE

Wichtige Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung sorgfältig und vollständig,

bevor Sie das Produkt benutzen.

• Bewahren Sie diese Bedienungsanleitung für die weitere Nutzung

so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie

das Produkt an Dritte stets zusammen mit dieser Bedienungs-

anleitung weiter.

• Diese Bedienungsanleitung steht Ihnen auch im Internet unter

www.sennheiser.com zur Verfügung.

Vor dem Betrieb

• Öffnen Sie das Gehäuse des Produkts nicht eigenmächtig. Für Pro-

dukte, die eigenmächtig vom Kunden geöffnet wurden, erlischt die

Gewährleistung.

Während des Betriebs

• Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. Flüssigkeit

kann in das Produkt eindringen, einen Kurzschluss in der Elektro-

nik verursachen oder die Mechanik beschädigen.

• Reinigen Sie das Produkt ausschließlich mit einem weichen,

trockenen Tuch. Löse- oder Reinigungsmittel können die Produkt-

oberflächen beschädigen.

• Verwenden Sie das Produkt nur innerhalb des angegebenen Tem-

peraturbereichs (siehe „Technische Daten“ auf Seite 5).

Nach dem Betrieb

• Behandeln Sie das Produkt sorgfältig und bewahren Sie es an

einem sauberen, staubfreien Ort auf.

Bestimmungsgemäßer Gebrauch

Der bestimmungsgemäße Gebrauch schließt ein,

• dass Sie diese Bedienungsanleitung und insbesondere das Kapitel

„Wichtige Sicherheitshinweise“ gelesen haben,

• dass Sie das Produkt innerhalb der Betriebsbedingungen nur so

einsetzen, wie in dieser Bedienungsanleitung beschrieben.

Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Produkt

anders einsetzen, als es in dieser Bedienungsanleitung beschrieben

ist, oder die Betriebsbedingungen nicht einhalten.

Lieferumfang

1 Richtrohrmikrofon MKE 600

1 Schwinghalterung MZS 600

1 Schaumwindschutz MZW 600

1 Bedienungsanleitung

1Tasche

Optionales Zubehör

• Stativklemme MZQ 600

• Fellwindschutz MZH 600

• Anschlusskabel KA 600 für Kameras mit 3,5-mm-Klinkenstecker-

Anschluss

Für Informationen über Bezugsquellen wenden Sie sich an den

Sennheiser-Partner Ihres Landes: www.sennheiser.com > „Service &

Support“.

MKE 600_SP9.book Seite 1 Donnerstag, 10. Mai 2012 12:47 12

2|MKE 600

Das Richtrohrmikrofon MKE600

Das MKE 600 ist ein ideales Mikrofon für die Videokamera, das selbst

große filmische Herausforderungen meistert. Durch seine hohe Richt-

wirkung nimmt es den Ton aus der Kamerarichtung auf und blendet

Stör- und Nebengeräusche zuverlässig aus. Das zuschaltbare

„Low-Cut“-Filter minimiert zusätzlich Windgeräusche.

Da einige Videokameras keine Phantomspeisung bereitstellen, kann

das MKE 600 auch mit einer Batterie betrieben werden. Ein Ein-/Aus-

schalter für die Speisung stellt sicher, dass sich die Batterie nicht vor-

zeitig entlädt; „Low Batt“ wird angezeigt.

Merkmale

• ausgeprägte Richtcharakteristik

• maximale Dämpfung seitlicher Nebengeräusche

• Minimierung von Windgeräuschen durch „Low Cut“

• Phantom- und Batteriespeisung

• Batterieschalter mit „Low-Batt“-Anzeige

• robustes Ganzmetall-Gehäuse

• sehr gute Körperschalldämpfung

• Schaumwindschutz und Schwinghalterung im Lieferumfang

enthalten

Produktübersicht

1Schaumwindschutz

dämpft Windgeräusche um ca. 25 dB

2Schalter „Low Cut“ /

3LED-Betriebsanzeige

4Batterieschalter BATT ON/OFF

5Batteriefachabdeckung

6XLR-3-Buchse (male)

7Schwinghalterung mit Blitzschuhadapter

MKE 600_SP9.book Seite 2 Donnerstag, 10. Mai 2012 12:47 12

MKE 600|3

ENFRITPTNLRUZH ES DE

In Betrieb nehmen

Das MKE 600 ist sowohl für den Betrieb mit Phantomspeisung über

den XLR-Anschluss als auch mit der internen Batteriespeisung

vorgesehen.

XLR-Phantomspeisung P48

왘Verbinden Sie die XLR-3-Buchse (female) des Mikrofonkabels mit

der XLR-3-Buchse (male) des Mikrofons 6.

왘Verbinden Sie den Stecker des Mikrofonkabels mit der Videoka-

mera oder dem Aufnahmegerät.

Die LED 3zeigt den Betrieb an:

Interne Batteriespeisung

왘Schrauben Sie die Batteriefachabdeckung 5in Pfeilrichtung auf.

왘Setzen Sie eine Batterie/Akku (Typ AA, 1,5 V/1,2 V) ein. Achten Sie

auf die Polarität.

왘Schließen Sie die Batteriefachabdeckung 5und schrauben Sie sie

in Pfeilrichtung zu.

왘Schieben Sie den Batterieschalter 4in die Position ON zum Ein-

schalten oder in die Stellung OFF zum Ausschalten.

Die LED 3zeigt den Betrieb an:

Farbe Phantomspeisung P48

grün eingeschaltet;

das Mikrofon ist betriebsbereit

Bei Phantomspeisung über den XLR-Anschluss ist das Mikrofon

stets in Betrieb (Batterieschalter BATT ON/OFF ist dabei ohne

Funktion).

Farbe Interne Batteriespeisung

rot für ca. 1 Sek. nach dem

Einschalten, danach erlischt

die LED

Batteriebetrieb;

Betriebszeit bis ca. 150 Std.

rot permanent „Low Batt“, Batterie fast

verbraucht;

ca. 8 Std. Restbetriebszeit nach

erstmaliger Anzeige

rot kurz aufblitzend beim

Einschalten

Batterie verbraucht; das Mikrofon

ist nicht betriebsbereit

Wenn Sie das Mikrofon längere Zeit nicht verwenden, entneh-

men Sie die Batterie, um eine Selbstentladung zu vermeiden.

MKE 600_SP9.book Seite 3 Donnerstag, 10. Mai 2012 12:47 12

4|MKE 600

„Low Cut“ verwenden

왘Schieben Sie den Schalter „Low Cut“ 2in die gewünschte Position.

MKE 600 reinigen und pflegen

왘Reinigen Sie das Produkt ausschließlich mit einem weichen, tro-

ckenen Tuch.

Schalterposition Frequenzgang des Mikrofons

linearer Frequenzgang

Frequenzen unter 100 Hz werden abgesenkt,

um Windgeräusche und Trittschall zu

dämpfen

VORSICHT

Produktschäden durch Flüssigkeit!

Flüssigkeit kann in das Produkt eindringen, einen Kurzschluss in der

Elektronik verursachen oder die Mechanik beschädigen. Löse- oder

Reinigungsmittel können die Produktoberflächen beschädigen.

왘Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern.

MKE 600_SP9.book Seite 4 Donnerstag, 10. Mai 2012 12:47 12

MKE 600|5

ENFRITPTNLRUZH ES DE

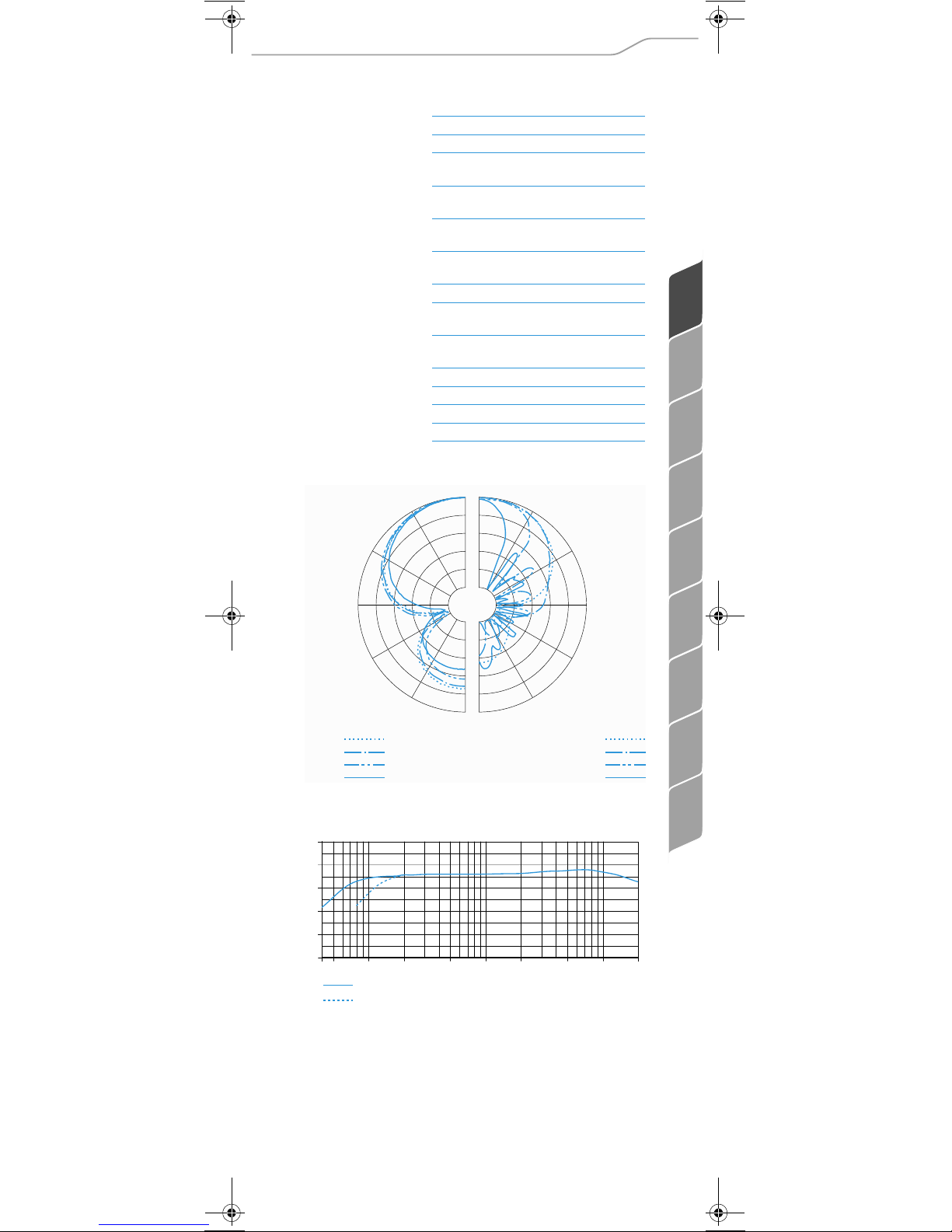

Technische Daten

Polardiagramm

Frequenzgang

Richtcharakteristik Superniere/Keule

Frequenzgang 40 Hz bis 20 kHz

Empfindlichkeit bei P48: 21 mV/Pa

bei Batteriespeisung: 19 mV/Pa

Grenzschalldruckpegel bei P48: 132 dB SPL

bei Batteriespeisung: 126 dB SPL

Ersatzgeräuschpegel

A-bewertet

bei P48: 15 dB (A)

bei Batteriespeisung: 16 dB (A)

Stromversorgung 48 V ± 4 V (P48, IEC 61938) über XLR-3

oder Batterie/Akku (Typ AA 1,5 V/1,2 V)

Stromaufnahme bei P48: 4,4 mA

Betriebszeit mit

Batterie ca. 150 Std.

„Low-Batt“-Anzeige < 1,05 V; ca. 8Std. Restbetriebszeit nach

erstmaliger Anzeige

Durchmesser 20 mm

Länge 256 mm

Gewicht 128 g (ohne Batterie)

Betriebstemperatur –10 °C bis +60 °C

30°30°

0°

60°60°

90°90°

120°120°

125 Hz

250 Hz

500 Hz

1000 Hz

2000 Hz

4000 Hz

8000 Hz

16000 Hz

150°150°

180°

1.00

dB V

-20

-30

-40

-50

-60

-70

50 Hz

100

100 Hz 200 Hz 500 Hz 1 kHz 2 kHz 5 kHz 10 kHz 20 kHz

Linear

„Low Cut“

MKE 600_SP9.book Seite 5 Donnerstag, 10. Mai 2012 12:47 12

6|MKE 600

Herstellererklärungen

Garantie

Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt

eine Garantie von 24 Monaten.

Die aktuell geltenden Garantiebedingungen können Sie über das

Internet www.sennheiser.com oder Ihren Sennheiser-Partner

beziehen.

In Übereinstimmung mit folgenden Anforderungen

• RoHS-Richtlinie (2002/95/EG)

• WEEE-Richtlinie (2002/96/EG)

• Batterierichtlinie (2006/66/EG)

CE-Konformität

• EMV-Richtlinie (2004/108/EG)

Die Erklärung steht im Internet unter www.sennheiser.com zur

Verfügung.

Anforderungen werden erfüllt für

Bitte entsorgen Sie dieses Produkt bei Ihrer örtlichen kommu-

nalen Sammelstelle oder im Recycling Center.

Die mitgelieferten Akkus oder Batterien sind recyclingfähig.

Bitte entsorgen Sie die Akkus über offizielle Sammelstellen

oder den Fachhandel. Entsorgen Sie nur leere Batterien oder

Akkus, um den Umweltschutz zu gewährleisten.

Europa EMV EN 55103-1/-2

USA FCC 47 CFR 15 subpart B

Kanada Industry Canada ICES_003

China

Australien/

Neuseeland

MKE 600_SP9.book Seite 6 Donnerstag, 10. Mai 2012 12:47 12

MKE 600 |1

ENFRITPTNLRUZH ES DE

Important safety information

• Please read this instruction manual carefully and completely

before using the product.

• Make this instruction manual easily accessible to all users at all

times. Always include this instruction manual when passing the

product on to third parties.

• This instruction manual is also available on the Internet at

www.sennheiser.com.

Before operation

• Never open the housing of the product. If products are opened by

customers in breach of this instruction, the warranty becomes null

and void.

During operation

• Keep all liquids away from the product. Liquids entering the prod-

uct can short-circuit the electronics or damage the mechanics.

• Only use a soft, dry cloth to clean the product. Solvents or cleans-

ing agents can damage the surface of the product.

• Only use the product within the specified temperature range (see

“Specifications” on page 5).

After operation

• Use the product with care and store it in a clean, dust-free

environment.

Intended use

Intended use includes:

• having read this instruction manual, especially the chapter

“Important safety information”,

• using the product within the operating conditions and limitations

described in this instruction manual.

“Improper use” means using the product other than as described in

this instruction manual, or under operating conditions which differ

from those described herein.

Delivery includes

1 MKE 600 gun microphone

1 MZS 600 shock mount

1 MZW 600 foam windshield

1 instruction manual

1carrycase

Optional accessories

• MZQ 600 microphone clamp

• MZH 600 “hairy” windshield

• KA 600 connection cable for cameras with 3.5 mm jack connection

For information on suppliers, contact your local Sennheiser partner:

www.sennheiser.com > “Service & Support“.

MKE 600_SP9.book Seite 1 Donnerstag, 10. Mai 2012 12:47 12

2|MKE 600

The MKE 600 gun microphone

The MKE 600 is the ideal video camera/camcorder microphone able to

handle even demanding filmic challenges. Due to its high directivity,

the MKE 600 picks up sounds coming from the direction in which the

camera is pointing and effectively attenuates noise coming from the

sides and rear. The switchable “Low Cut” filter additionally minimizes

wind noise.

Because some video cameras/camcorders do not provide phantom

power, the MKE 600 can also be battery powered. A battery on/off

switch prevents the battery from discharging prematurely; “Low

Batt” is displayed.

Features

• Pronounced directivity

• Maximal rejection of side noise

• Switchable “Low Cut” filter minimizes wind noise

• Phantom or battery powering

• Battery switch with “Low Batt” indicator

• Rugged all-metal housing

• Very good suppression of structure-borne noise

• Supplied with foam windshield and shock mount

Product overview

1Foam windshield

attenuates wind noise by approx. 25 dB

2“Low Cut” switch /

3LED operation indicator

4BATT ON/OFF battery switch

5Lower part of the microphone body

(covers the battery compartment)

6XLR-3 socket (male)

7Shock mount with flash mount adapter

MKE 600_SP9.book Seite 2 Donnerstag, 10. Mai 2012 12:47 12

Otros manuales para MKE 600

Tabla de contenidos

Idiomas:

Otros manuales de Micrófono de Sennheiser

Sennheiser

Sennheiser MZH 3015 Dimensiones

Sennheiser

Sennheiser MD 511 Manual de usuario

Sennheiser

Sennheiser SKM 500 Manual de usuario

Sennheiser

Sennheiser MZH 141 U Manual de usuario

Sennheiser

Sennheiser MKH 416 P 48 U Manual de usuario

Sennheiser

Sennheiser e 609 silver Manual de usuario

Sennheiser

Sennheiser MKE 400 Manual de usuario

Sennheiser

Sennheiser COM 190 Manual de usuario

Sennheiser

Sennheiser Black Fire BF 511 Manual de usuario

Sennheiser

Sennheiser e 608 Manual de usuario

Sennheiser

Sennheiser evolution wireless g3 SKM 300 Manual de usuario

Sennheiser

Sennheiser SKM 1030 1032 Manual de usuario

Sennheiser

Sennheiser MK 4 Manual de usuario

Sennheiser

Sennheiser HSP 2 Manual de usuario

Sennheiser

Sennheiser Evolution E 604 Manual de usuario

Sennheiser

Sennheiser MKE 2002 Manual de usuario

Sennheiser

Sennheiser Evolution E 845 Manual de usuario

Sennheiser

Sennheiser MKE 10 Manual de usuario

Sennheiser

Sennheiser MKE 200 Manual de usuario

Sennheiser

Sennheiser MKE 2 elements Manual de usuario

Sennheiser

Sennheiser MD 431 Manual de instrucciones

Sennheiser

Sennheiser Evolution E 901 Manual de usuario

Sennheiser

Sennheiser ME 35 Manual de usuario

Sennheiser

Sennheiser Evolution E 602-II Manual de instrucciones

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

AKG

AKG CHM 21 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

AKG

AKG D 3800 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario

JLab

JLab GO TALK Manual de usuario

Renkforce

Renkforce TY-109 Manual de usuario
