Sennheiser E 908-T-EW Guía de inicio rápido

912 S

Bedienungsanleitung

Instructions for use

Notice d‘emploi

Istruzoni per l‘uso

Instrucciones de uso

Gebruiksaanwijzing

e 912 S_516585_0207_Sp6.book Seite 1 Freitag, 28. September 2007 11:15 11

e 912 S_516585_0207_Sp6.book Seite 2 Freitag, 28. September 2007 11:15 11

912 S

Das Grenzflächenmikrofon 912 S ist ein hochwertiges,

dauerpolarisiertes Kondensator-Mikrofon mit Halb-

Nierencharakteristik, das für die Abnahme von Sprache

optimiert wurde.

Es wurde für den Einsatz auf Konferenztischen, Altären und

Rednerpulten entwickelt.

Über einen integrierten Folientaster lässt sich das Mikrofon ein-

und ausschalten.

Über einen internen DIP-Schalter sind weitere Betriebsarten

einstellbar:

yAn/Aus (Auslieferungszustand)

ySprechtaste (PTT)

yRäuspertaste (PTM)

yPermanent angeschaltet

Der Frequenzgang lässt sich ebenfalls über DIP-Schalter

verändern:

yRumpelfilter (Low Cut)

yBass und Höhenanhebung (Auslieferungszustand)

yBass Anhebung

ylinear (Frequenzgang wie 912)

Dieses Mikrofon ist in drei Farbvarianten erhältlich:

y912 S BK (schwarz) Art.Nr. 500875

y912 S WH (weiß) Art.Nr. 500876

y912 S NX (nicht reflektierendes grau) Art.Nr. 502193

e 912 S_516585_0207_Sp6.book Seite 1 Freitag, 28. September 2007 11:15 11

Merkmale

yKonfigurierbarer Folientaster

yKonfigurierbarer Frequenzgang

yUnauffälliges Erscheinungsbild aufgrund der flachen

Gehäuseform

yExtrem robuster Einsprachekorb

yErschütterungsdämpfende Gummiplatte an der Unterseite

des Mikrofons

yMontageschlitze zur Befestigung des Mikrofons auf

z. B. Tischplatten

yVergoldeter XLR-Stecker

yIntegrierte Elektronik (statt In-Line-Preamplifier)

Lieferumfang

yMikrofon 912 S

yTasche

yBedienungsanleitung

yGarantiekarte

e 912 S_516585_0207_Sp6.book Seite 2 Freitag, 28. September 2007 11:15 11

Mikrofon platzieren

Grenzflächenmikrofone nutzen akustische Eigenschaften an

Schall reflektierenden Flächen aus:

*) Die Nierencharakteristik hat einen Öffnungswinkel von

ca. 130°. Es muss darauf geachtet werden, dass sich die Schall-

quelle (Konferenzteilnehmer, Redner oder Musikinstrument) in

diesem Bereich befindet (vgl. Polardiagramm).

Positionierung Klangresultat Kommentar

Altar od. Kanzel:

auf Schall

reflektierender Ober-

fläche

weniger

Raumhallanteil

o. Kammfilter-

elemente;

verbesserte Sprach-

verständlichkeit und

höhere Gain-Reser-

ven gegenüber frei im

Raum stehenden

Mikrofonen

Absolut unauffälliges

Erscheinungsbild auf

Grund der flachen

Bauform;

keine störenden

Mikrofone im Blickfeld

Konferenzräume:

auf Konferenztisch

liegend; auf

Teilnehmer

ausgerichtet *)

weniger Raumhall

gegenüber frei im

Raum stehenden

Mikrofonen

Mikrofone dürfen

nicht verdeckt werden

durch Unterlagen,

Ordner o. ä.

e 912 S_516585_0207_Sp6.book Seite 3 Freitag, 28. September 2007 11:15 11

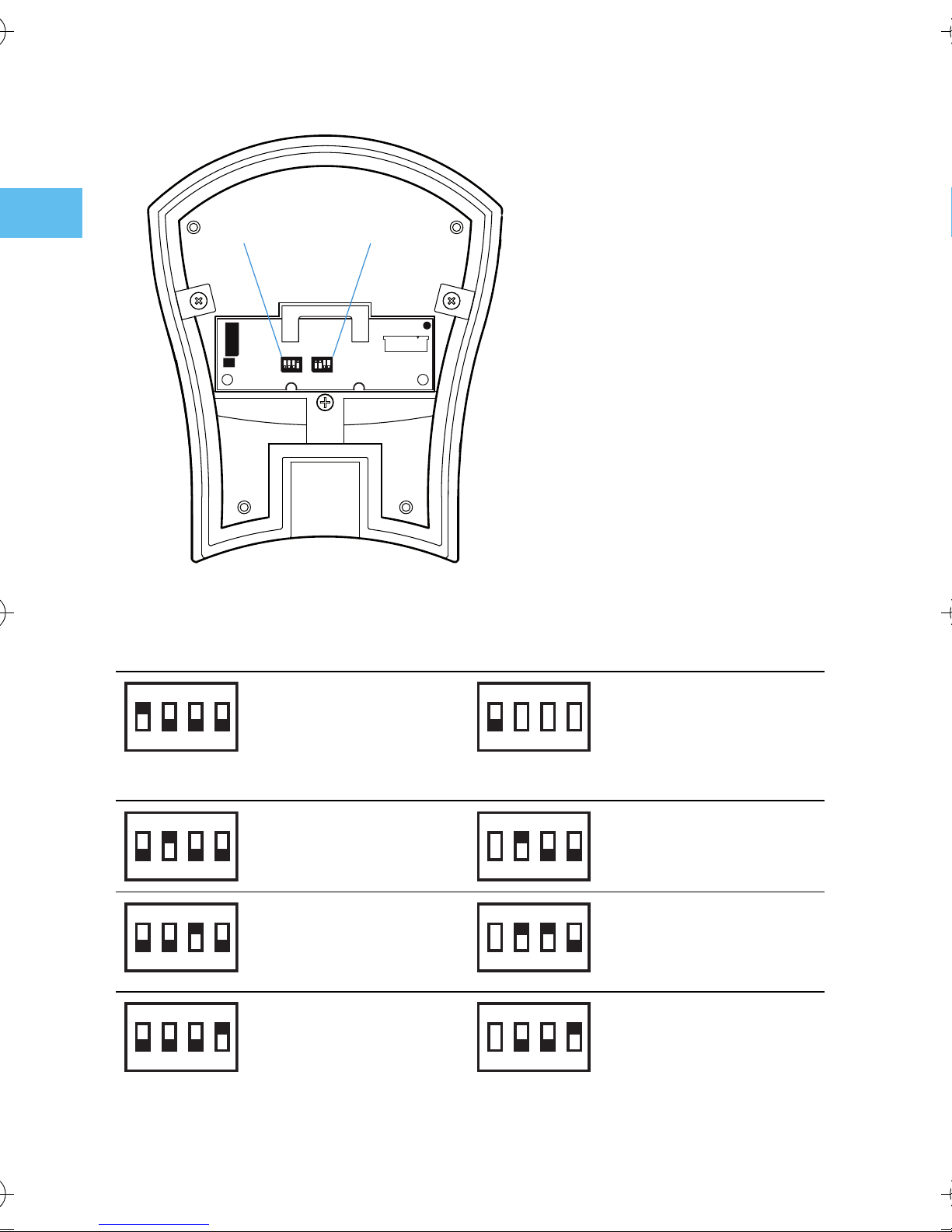

Betriebsart und Frequenzgang einstellen

Stellung

DIP-Schalter

Betriebsart 쐃

Stellung

DIP-Schalter

Frequenzgang 쐇

Permanent

angeschaltet (ON)

Rumpelfilter

(low cut), kann mit

allen Betriebsarten

benutzt werden

Sprechtaste (PTT) Bass Boost

Räuspertaste

(PTM)

Bass und High Boost

(Auslieferungs-

zustand)

An/Aus (ON/OFF,

Auslieferungs-

zustand)

linear

쐃쐇

DIP-Schalter:

(sichtbar bei

geöffneter Unterseite)

쐃Betriebsart

쐇Frequenzgang

1 2 3 4

e 912 S_516585_0207_Sp6.book Seite 4 Freitag, 28. September 2007 11:15 11

Betriebsart 쐃:

yPermanent angeschaltet (ON) :

setzt den Folientaster außer Funktion, das Mikrofon ist per-

mant eingeschaltet.

ySprechtaste (PTT, Push-to-talk):

Das Mikrofon ist eingeschaltet, solange der Folientaster

gedrückt gehalten wird.

yRäuspertaste (PTM, Push-to-mute):

Das Mikrofon ist ausgeschaltet, solange der Folientaster

gedrückt gehalten wird.

yAn/Aus (On/off, Auslieferungszustand):

Das Mikrofon wird eingeschaltet, wenn der Folientaster ge-

drückt wird, beim nächsten Druck auf den Folientaster wird es

wieder ausgeschaltet.

Frequenzgang 쐇:

yRumpelfilter (Low cut):

senkt die tiefen Frequenzen ab, z. B. um Einflüsse von Körper-

und Trittschall zu mindern. Der DIP-Schalter 1 ist unabhängig

von den Schaltern 2, 3 und 4 und kann mit deren Funktion

kombiniert werden. Sie können z. B. den Rumpelfilter mit der

Tiefenanhebung kombinieren. Diese Einstellung ist sinnvoll,

wenn Sie das Mikrofon auf einer kleinen Fläche platzieren.

yBass Boost (Low boost, Tiefenanhebung):

Die Tiefenanhebung kompensiert einen Abfall bei tiefen Fre-

quenzen, wenn das Mikrofon auf einer kleinen Fläche einge-

setzt wird.

yBass und High Boost

(Low and high boost, Auslieferungszustand):

Tiefen- und Höhenanhebung

yLinear:

das Übertragungsverhalten des Mikrofons ist linear

e 912 S_516585_0207_Sp6.book Seite 5 Freitag, 28. September 2007 11:15 11

Polardiagramm

e 912 S_516585_0207_Sp6.book Seite 6 Freitag, 28. September 2007 11:15 11

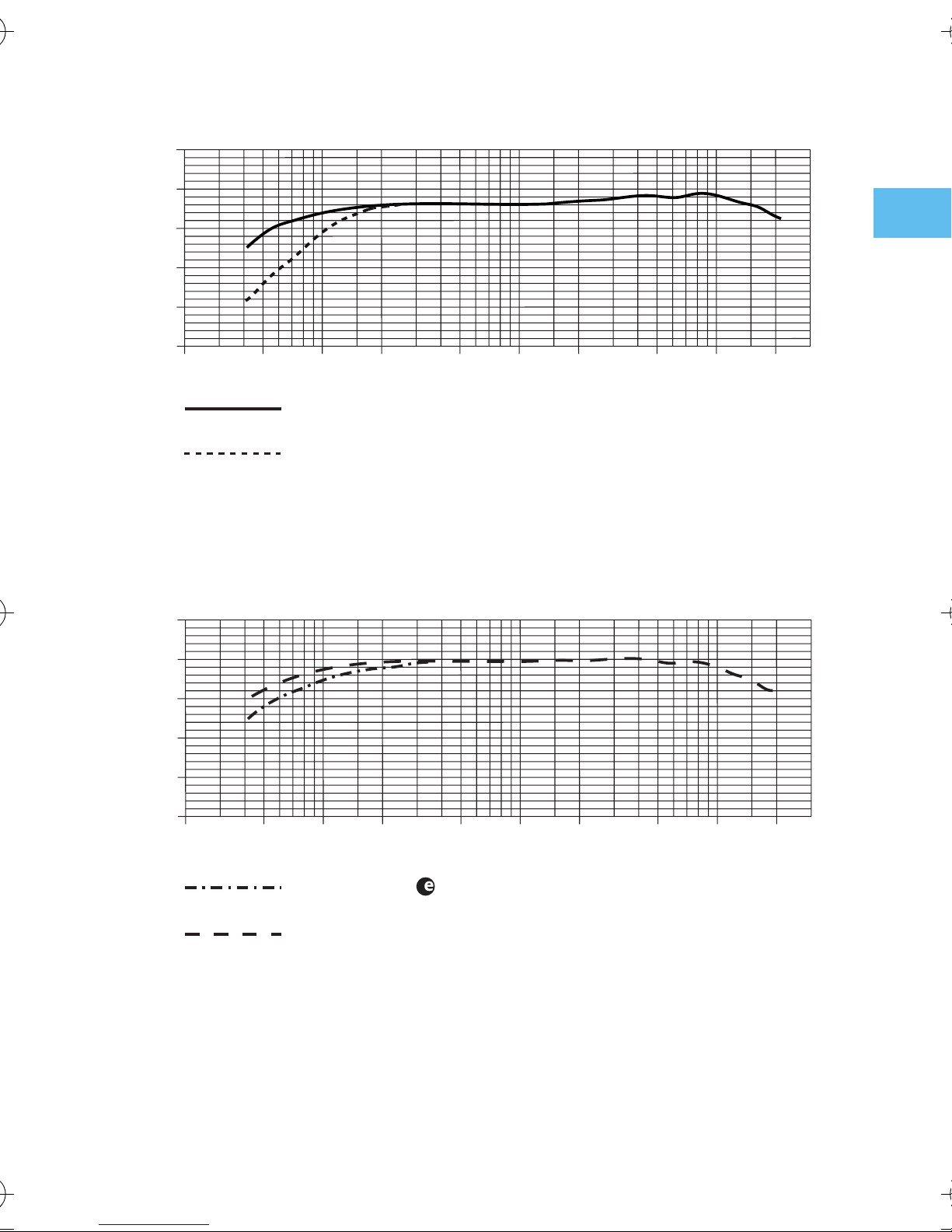

Frequenzgang

Bass- und Höhenanhebung (Auslieferungszustand)

Rumpelfilter (low cut)

Bassanhebung

linear (wie 912)

- 40

- 50

- 60

- 70

- 80 20 50 100 200 500 1000 2000 5000 10000 20000 Hz

- 30

dBv

- 40

- 50

- 60

- 70

- 80 20 50 100 200 500 1000 2000 5000 10000 20000 Hz

- 30

dBv

e 912 S_516585_0207_Sp6.book Seite 7 Freitag, 28. September 2007 11:15 11

Technische Daten

Anschlussbelegung XLR-3

Wandlerprinzip dauerpolarisiertes

Kondensatormikrofon

Übertragungsbereich 20 – 20.000 Hz

Richtcharakteristik Halb-Niere

Freifeldleerlauf-

Übertragungsfaktor (1 kHz)

6 mV/Pa (Auslieferungszustand)

10 mV/Pa (lin)

Nennimpedanz (bei 1 kHz) <100 Ω

Min. Abschlussimpedanz 1 kΩ

Phantomspeisung 48 V/2,8 mA

Grenzschalldruckpegel bei 1kHz 134 dB SPL

Stecker XLR-3

Gewicht 550 g

Maße L 126,5 mm

B 105 mm

H 26,5 mm

XLR

XLRXLR

e 912 S_516585_0207_Sp6.book Seite 8 Freitag, 28. September 2007 11:15 11
