Ricoh SH3070 Guía de inicio rápido

Internal Shift Tray SH3070

Machine Code: D691

Field Service Manual

September, 2013

Subject to change

Safety and Symbols

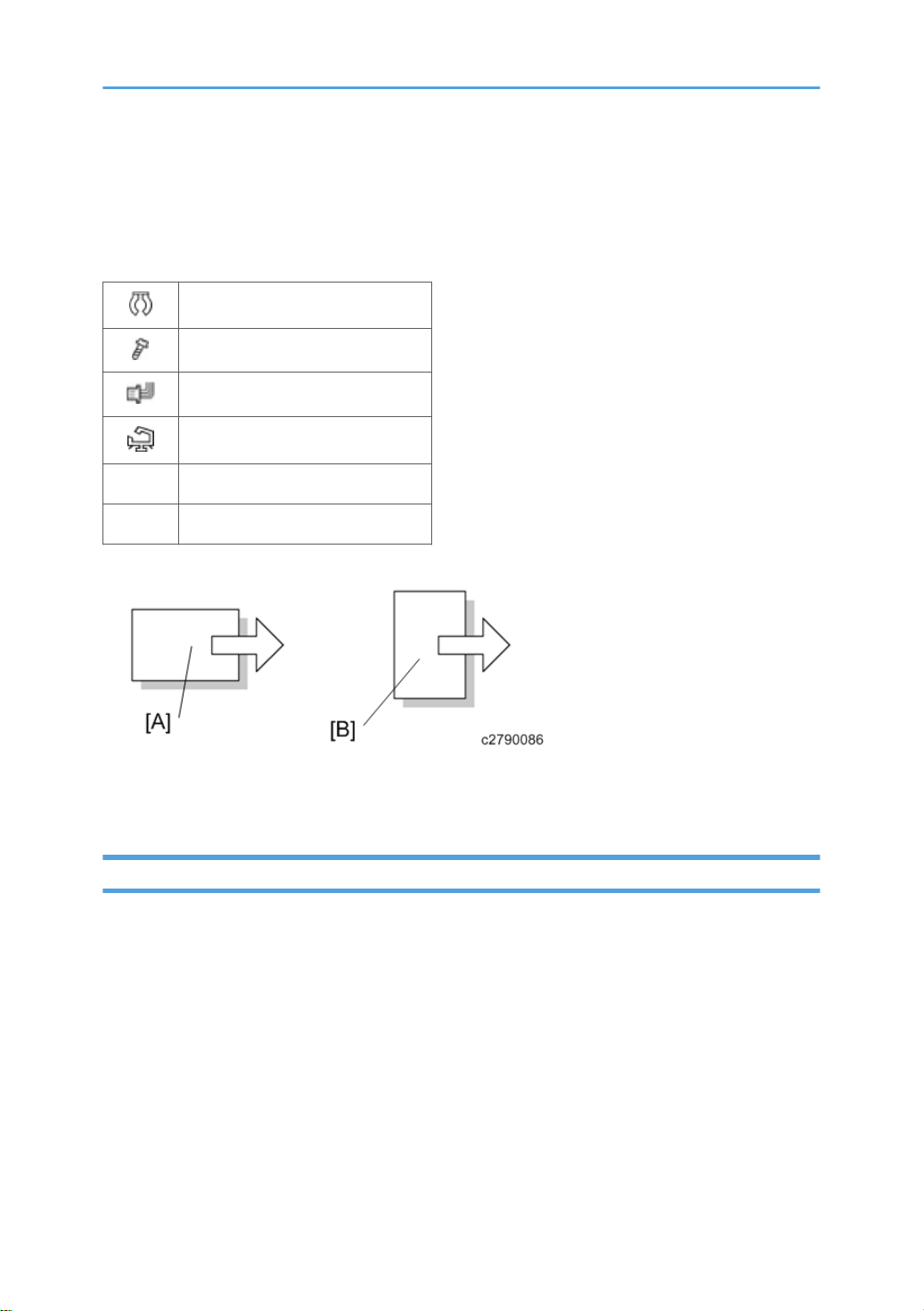

This manual uses several symbols and abbreviations. The meaning of those symbols and abbreviations

are as follows:

Clip ring

Screw

Connector

Clamp

SEF Short Edge Feed

LEF Long Edge Feed

[A] Short Edge Feed (SEF)

[B] Long Edge Feed (LEF)

Trademarks

Microsoft®, Windows®, and MS-DOS® are registered trademarks of Microsoft Corporation in the

United States and /or other countries.

PostScript® is a registered trademark of Adobe Systems, Incorporated.

PCL® is a registered trademark of Hewlett-Packard Company.

Ethernet® is a registered trademark of Xerox Corporation.

PowerPC® is a registered trademark of International Business Machines Corporation.

Other product names used herein are for identification purposes only and may be trademarks of their

respective companies. We disclaim any and all rights involved with those marks.

TABLE OF CONTENTS

Safety and Symbols............................................................................................................................................1

Trademarks.....................................................................................................................................................1

1. Replacement and Adjustment

Controller Board.................................................................................................................................................3

Shift Motor...........................................................................................................................................................5

1. Replacement and Adjustment

Controller Board

1. Shift tray [A]

2. Upper tray [A]

3. Controller board [A]

1. Replacement and Adjustment

Shift Motor

1. Upper tray ( page 3 "Controller Board")

2. Interlocking plate [A]

3. Rotating plate [A]

Shift Motor

4. Shift motor [A] ( ×1)

1. Replacement and Adjustment

MEMO

8EN
