PUIG 9746 Manual de usuario

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

ID QTY REFPIEZA/PART DESCRIPCIÓN DESCRIPTION

Pg. 1/4

HONDA CB1000R NEO SPORTS CAFÉ ‘18-

1 Person

30 min

EASY

E N G I N E SPOILER

REF 9746

Nº 8

ALLEN

Nº 3

Nº 4

12

11

10

7

6

5

4

3

2

1

13

8

14

9

15

16

6

4

4

1

1

1

1

1

1

1

8

2

8

4

2

2

TORNI-I7380-493

ARAND-EPDM--722

TORNI-AI----520

SOPOR-4P-5-9746

SOPOR-4P-5-9746

SOPOR-4P-5-9746

SOPOR-4P-5-9746

9746J/CM3

SOPEMB2P-8-9746

ARNV00000000245

TUERCAJFM5-0373

TAPON--------85

SILENBTM5-046/1

AROPASACABLES-1

CASQUI-1A--750

Tornillo Allen M5x16 Ø11 ISO 7380

Arandela de goma Ø4,5 x Ø11 x 2mm

Tornillo Allen M5x11 Ø11 ISO 7380

Soporte inferior derecho (R2)

Soporte superior derecho (R1)

Soporte inferior izquierdo (L2)

Soporte superior izquierdo (L1)

Quilla central

Quilla izquierda

Quilla derecha

Arandela de Nylon M5x1

Tapón M5 ISO 7380

Silentblock M5

Silentblock Ø12x Ø6 x 9

Casquillo con valona Ø12 x Ø6,8 x 7,3

Tuerca enjaulada de aluminio M5

(se suministra montada)

M5x16 Ø11 ISO 7380 Allen Screw

Ø4,5 x Ø11 x 2mm rubber washer

M5x11 Ø11 ISO 7380 Allen Screw

Lower right support (R2)

Upper right support (R1)

Lower left support (L2)

Upper left support (L1)

Central engine spoiler

Left engine spoiler

Right engine spoiler

M5x1 Nylon washer

M5 ISO 7380 screw cap

M5 silentblock

Ø12x Ø6 x 9 silentblock

Ø12 x Ø6.8 x 7,3 Bush with flange

Luck nut M5

(supplied mounted)

SOPEMB2P-8-9746

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

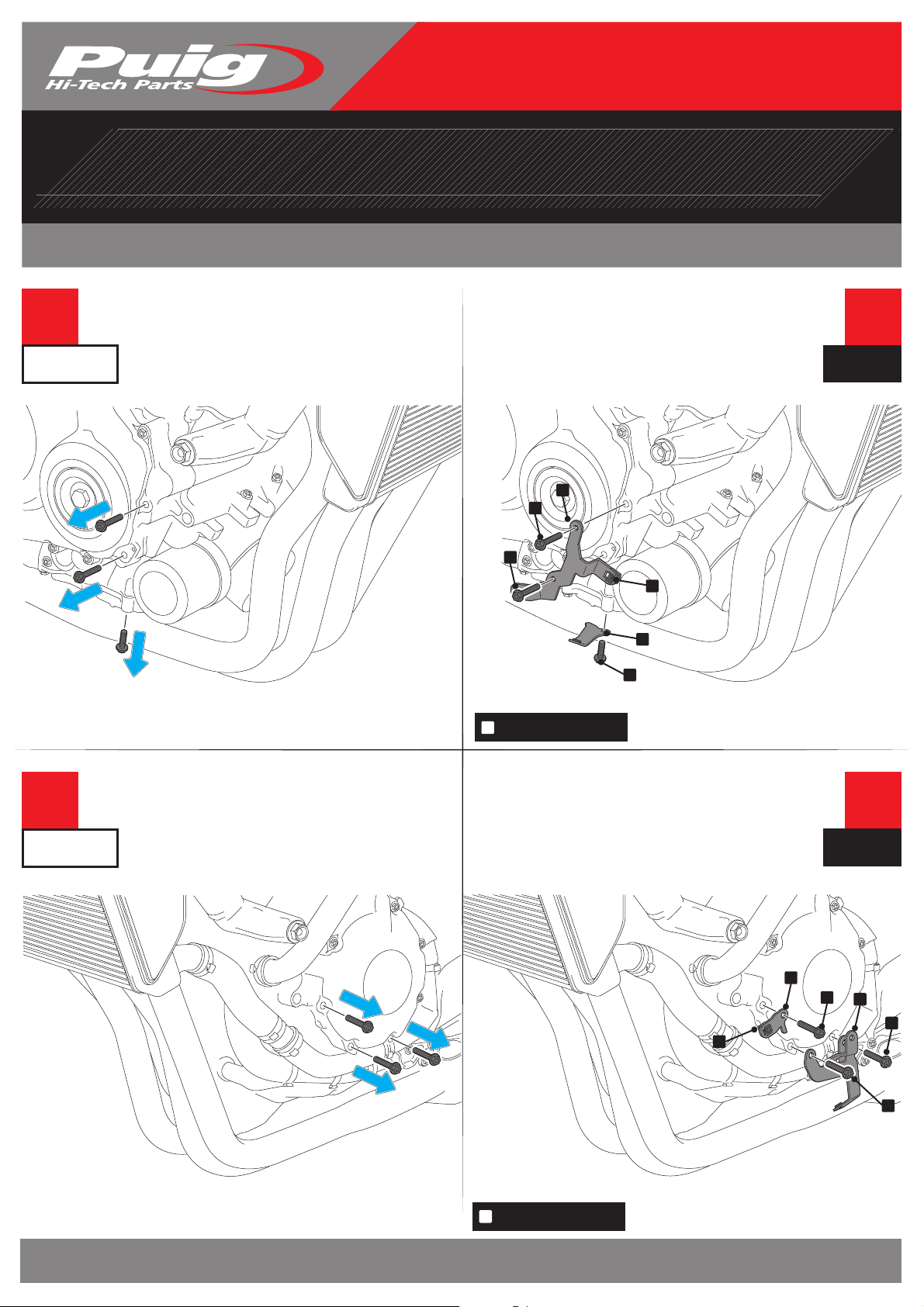

INSTRU C CIONES D E M O N TAJE - MOUNTING INSTRUCTIONS - MO N TA GEANLE I TUN G

Pg. 2/4

HONDA CB1000R NEO SPORTS CAFÉ ‘18-

2

4

3

1

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

TORNILLO ORIGINAL

ORIGINAL SCREW

DISASSEMBLY

DESMONTAJE

DISASSEMBLY

DESMONTAJE

TORNILLO ORIGINAL

ORIGINAL SCREW

A

A

6

A

A

7

8

A

A

4

5

A

8

A

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INSTRU C CIONES D E M O N TAJE - MOUNTING INSTRUCTIONS - MO N TA GEANLE I TUN G

Pg. 3/4

HONDA CB1000R NEO SPORTS CAFÉ ‘18-

6

5

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

16

11

10

10

13

13

11

11

1

2

15

9

3

12

11 9

15 16 11

12

11

9

3

9

IF NECESSARY,

ADJUST POSITION ID8

ON THE SUPPORT 6

IF NECESSARY,

ADJUST POSITION ID8

ON THE SUPPORT 4

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

Pg. 4/4

HONDA CB1000R NEO SPORTS CAFÉ ‘18-

8

7

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

10 14

13

10

14

13

13

13

12

14

12

14

2

10

14

13

1

13

12

14

13

10

14

12

14

13
