ProLights LASERCOMBY Manual de usuario

ENIT

Manuale Utente

User Manual

LASERCOMBY

COMBO LASER EFFECT

WITH LASER+LED SOURCE

REV.001-07/12

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

LASERCOMBY

• LASERCOMBY

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Sicurezza laser e istruzioni operative

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità musicale e impostazione sensibilità

3. 6 Modalità color mixing

3. 7 Regolazione fade

3. 8 Modalità Master/Slave

3. 9 Collegamento

3. 10 Modalità DMX

3. 11 Indirizzamento DMX

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Tabella canali DMX

4 Manutenzione

4. 1 Manutenzione e pulizia dispositivo

4. 2 Risoluzione dei problemi

Certicato di garanzia

LASERCOMBY

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C o inferiore a 10°.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-

re il prodotto alla pioggia o all’umidità.

• Questo prodotto non è destinato ad installazioni permanenti.

• Assicurarsi che il dispositivo sia spento (che l’interruttore sia posizionato su o) prima di collegare il

dispositivo alla rete di alimentazione.

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnettere l’unità dalla rete di ali-

mentazione.

• Non scuotere il dispositivo. Evitare la forza bruta quando si monta o si utilizza il prodotto.

• Per l’installazione in sospensione è assolutamente necessario proteggere l’unità per mezzo di una fune

di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in mate-

ria di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato. La distanza minima tra il dispositivo e le pareti circostanti

deve essere superiore a 50cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione.

• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.

• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

LASERCOMBY

Sicurezza laser e istruzioni operative

• Non utilizzare il proiettore laser senza lettura e comprensione sulla sicurezza laser e sulle istruzioni

operative contenute in questo manuale.

• Il raggio laser può causare danni permanenti agli occhi ed alla pelle.

• Non dirigere il raggio laser su persone o animali.

• Non dirigere il raggio laser su superci altamente riettenti come nestre, specchi e metalli lucidi. An-

che la riessione del laser può essere pericolosa.

• Non guardare mai l’apertura laser o i raggi laser.

• Non sottoporre l’uscita ottica (apertura), ai prodotti chimici di pulizia.

• Non utilizzare il proiettore laser se il corpo di alloggiamento è danneggiato o aperto, o se l’ottica appare

in qualche modo danneggiata.

• Non aprire mai l’alloggiamento del laser. I livelli di potenza del laser possono provocare lesioni alla pelle

e agli occhi.

• Dopo il set-up, e prima di utilizzo in pubblico, testare il laser per garantirne il corretto funzionamento.

Non utilizzare se viene rilevato un difetto. Non utilizzare il dispositivo se emette solo uno o due raggi

laser piuttosto che decine/centinaia, in quanto ciò potrebbe indicare danni al reticolo di dirazione

ottica, ed emissioni laser con livelli superiori a quelli della classe 3R.

• Non lasciare mai il dispositivo in esecuzione automatica.

• Il funzionamento di un laser show di classe 3B è consentito solo se lo spettacolo è controllata da un

operatore esperto e ben addestrato, con conoscenza dei dati inclusi in questo manuale.

• I requisiti legali per l’utilizzo di prodotti laser di intrattenimento variano da paese a paese. L’utente è

responsabile per i requisiti di legge nella paese di utilizzo.

• Secondo le norme internazionali di sicurezza, il proiettore laser deve essere installato in modo che

il raggio laser presenta una distanza minima di 3 m dal pavimento se, sotto il raggio, si trattengono

delle persone. Tuttavia, il dispositivo può essere installato anche in modo che il raggio laser, in senso

orizzontale, sia ad una distanza minima di 2,5 m dalle persone.

IMPORTANTE

• L’unità deve essere installata in modo tale da escludere che si possa guardare direttamente nel raggio

laser. Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono

evitare riessi involontari.

• Il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.

• Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave.

LASERCOMBY

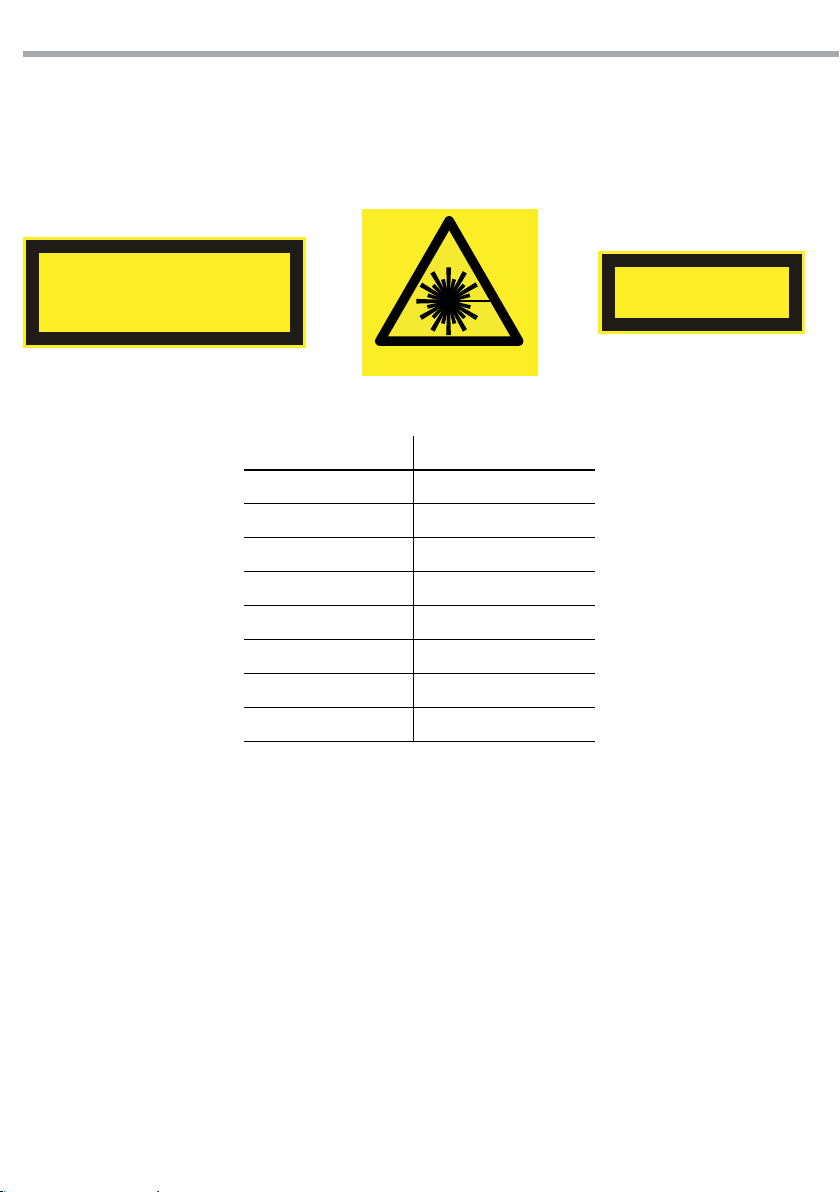

I dispositivi laser con radiazioni accessibili recano etichette in modo da indicare:

• il segnale d’avvertimento laser;

• la classe di appartenenza del dispositivo laser unitamente all’indicazione cautelativa e di avvertimento

pertinente, nonché

• i dati di identicazione e i dati del tipo.

CAUTION

CLASS 3B LASER LIGHT WHEN OPEN

AVOID EXPOSURE TO THE BEAM LASER APERTURE

LASER RADIATION

LASER DATA LASERCOMBYRG/FXRG

Laser Classication Class3B

Green Laser Medium DPSS Nd:YVO4, 532 nm

Red Laser Medium LD GaAIAs, 650 nm

Beam Diameter <5mm at aperture

Pulse Data All pulses < 4 Hz (>0.25 sec)

Divergence (each beam) <2 mrad

Divergence (total light) <160 degrees

Laser Power Red>100 mW, Green>40 mW

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

LASERCOMBY

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

Eetto combo Laser+LED per la proiezione di raggi puntiformi, animazioni ed illuminazione d’ambiente.

La sorgente LED tri-Colour, in combinazione ai diodi di colore rosso e verde, orono all’utente una vasta

generazione di eetti controllabili in remoto o dal pannello di controllo.

Il concept di questo eetto dal prolo potente e dall’utilizzo versatile, risulta particolarmente adatto per

club, disco e DJ set.

1.2 SPECIFICHE TECNICHE

• Sorgente luminosa laser: diodo laser 40mW 532nm verde + 100mW rosso 650nm

• Sorgente luminosa LED: Diodo LED RGB 9W

• Emissione di radiazioni: Classe 3B

• Angolo di proiezione: 160°

• Modalità di controllo: protocollo DMX512 con 12 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati,

• Gruppo LED e laser controllabili indipendentemente

• Eetti: strobo, dimmer, rotazione

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:1994, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 15W

• Dimensioni (LxAxP): 233x200x86 mm

• Peso: 1,6 kg

LASERCOMBY

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

LASER RADIATION

LASER APERTURE

Vista frontale

3 4

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio.

3. APERTURA RAGGIO LED

4. APERTURA RAGGIO LASER

Fig.1

LASERCOMBY

Vista posteriore

5. DMX OUT (XLR 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

6. DMX IN (XLR 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

7. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

8. MICROFONO per il comando tramite la musica

9. SAFETY SWITCH per attivare/disattivare

il raggio laser (diodo laser). Per ragioni di

sicurezza assicurarsi che la chiave sia utilizzata

solo dall’operatore autorizzato.

10. GND POINT usato per la messa a terra del

dispositivo.REGOLATORE ROTAZIONE LED.

11. SAFETY EYE: per la messa in sicurezza del

dispositivo.

12. POWER IN spina da pannello VDE per il

collegamento ad una presa di rete (100-

240~/50-60Hz) tramite il cavo di rete in

dotazione. Accanto la spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo.

13. INTERRUTTORE ON/OFF

Fig.2

5 7 9 12118

6 10 13

LASERCOMBY

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il LASERCOMBY può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sul-

la staa (g.3), l’unità può essere montata con versatilità su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre, assicurarsi di rispettare tutte le avvertenze, in materia di sicurezza, per i dispositivi a raggio laser.

• Fissare il proiettore laser attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore laser contro la caduta utilizzando un cavo di sicurez-

za: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa

superare i 20 cm.

• Orientare il proiettore laser intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.3

Fig.4

Rotazione staa di 360°

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights DISPLAYCOBFC Manual de usuario

ProLights

ProLights EclSoft LinearIP Manual de usuario

ProLights

ProLights V575WASH Manual de usuario

ProLights

ProLights ARENACOB4HALO Manual de usuario

ProLights

ProLights Tribe LUMIPIX12UQPRO Manual de usuario

ProLights

ProLights Chromatrix Manual de usuario

ProLights

ProLights CONFETTIGUNNER Manual de usuario

ProLights

ProLights TRIBE LUMIPIX12UT Manual de usuario

ProLights

ProLights RADIONSTR Manual de usuario

ProLights

ProLights jetbeam-2 Manual de usuario

ProLights

ProLights SUNBAR2500MAX Manual de usuario

ProLights

ProLights LEDPINSPOT Manual de usuario

ProLights

ProLights AIR5FAN Manual de usuario

ProLights

ProLights EclFresnel JrVW Manual de usuario

ProLights

ProLights TRIBE AQUA Manual de usuario

ProLights

ProLights MINICLIPSEWD Manual de usuario

ProLights

ProLights PHYRO1200SNOW Manual de usuario

ProLights

ProLights SUNBLAST3000FC Manual de usuario

ProLights

ProLights SUNBLAST3500MAX Manual de usuario

ProLights

ProLights AlphaPIX6T Manual de usuario

ProLights

ProLights TRUSSPOD3BAT Manual de usuario

ProLights

ProLights LumiPix XB050 Manual de usuario

ProLights

ProLights BEAMROLL8Q Manual de usuario

ProLights

ProLights VIRTUALDRAPE Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
