ProLights SUNBLAST3500MAX Manual de usuario

MANUALE UTENTE

USER MANUAL

SUNBLAST3500MAX

LED STROBE

IT - EN

REV.001-07/17

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

SUNBLAST3500MAX

INDICE

• SUNBLAST3500MAX

• Staa di ssaggio

• Staa di supporto da pavimento

• Manuale utente

Contenuto dell'imballo:

Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Collegamento

Modalità DMX

Congurazioni canali DMX

Indirizzamento DMX

3. 5 Canali DMX

3. 6 Impostazioni

Screen

Fixture

Ethernet

3. 7 Impostazioni Lampada

3. 8 Informazioni sul dispositivo

3. 9 Operazioni in modalità automatica

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

SUNBLAST3500MAX

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Questo prodotto è solo per uso interno.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture di aerazione.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è elevata. Dopo lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

SUNBLAST3500MAX

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SunBLAST LED is an exceptionally powerful IP65 graphic strobe, blinder and ood. Available in White or

Full Colour versions, and designed to deliver simply staggering light levels, this versatile xture can provi-

de an unbelievable punch over a huge area.

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Sorgente: 1728x1.3W High Power White LED

• CT: Full ON 6300K

• CRI: 85Ra

• Flusso luminoso: 250’000lm

• Lux: 6335lux @3m

• Durata media sorgente: >30.000 h

OTTICA

• Angolo di proiezione: 120°

• Angolo di campo: 155°

SISTEMA COLORE

• Color Mixing: RGBW/FC

EFFETTI DINAMICI

• Gobos Rotanti: Dynamic Patterns con controllo della velocità e della direzione

• Pixel Pattern: Pattern dinamici e statici preprogrammati

• Generatore eetti: Regolazione foreground/background color, index, velocità, verso

• Static Color Mode: Riproduzione statica di un colore

• Manual Color Mode: Regolazione manuale di dimmer e strobo

• Auto Mode: Programmi automatici preimpostati con regolazione velocità

CORPO

• Corpo: Corpo in alluminio pressofuso ad alta resistenza

• Colore: Nero

CONTROLLO

• Protocolli: DMX512, RDM, Art-Net, Kling-Net

• Pixel Control: 48 sezioni controllabili

• RDM: RDM ready per controllo e impostazioni remote della xture

• Display: Display touch black OLED

• Upgrade Firmware: Si, con interfaccia USB-DMX (UPBOX1) non inclusa

ELETTRONICA

• Dimmer: 0~100% lineare, Elettronico

• Curve Dimmer: 4 Curve dimmer regolabili

• Strobo/Shutter: 1-30 Hz, elettronico

• Temperatura d’esercizio: -10° ~ +45°

SUNBLAST3500MAX

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Potenza assorbita (a 230V): Strobe 1850W (peak) - Static 633W

• Output (a 230V): 2 unità connesse in serie

CARATTERISTICHE FISICHE

• Connessioni di segnale: 5p in/out, RJ45 in/out

• Connessioni di alimentazione: Seetronic Powerkon True IP65 in/out

• IP: 65 per eventi outdoor

• Rareddamento: Aria ltrata forzata con ventole silenziate

• Sospensione e ssaggio: Staa per posizionamento a terra con sistema “Quick-Lock”

• Dimensioni (LxAxP): 468x179x268mm

• Peso: 14.3kg

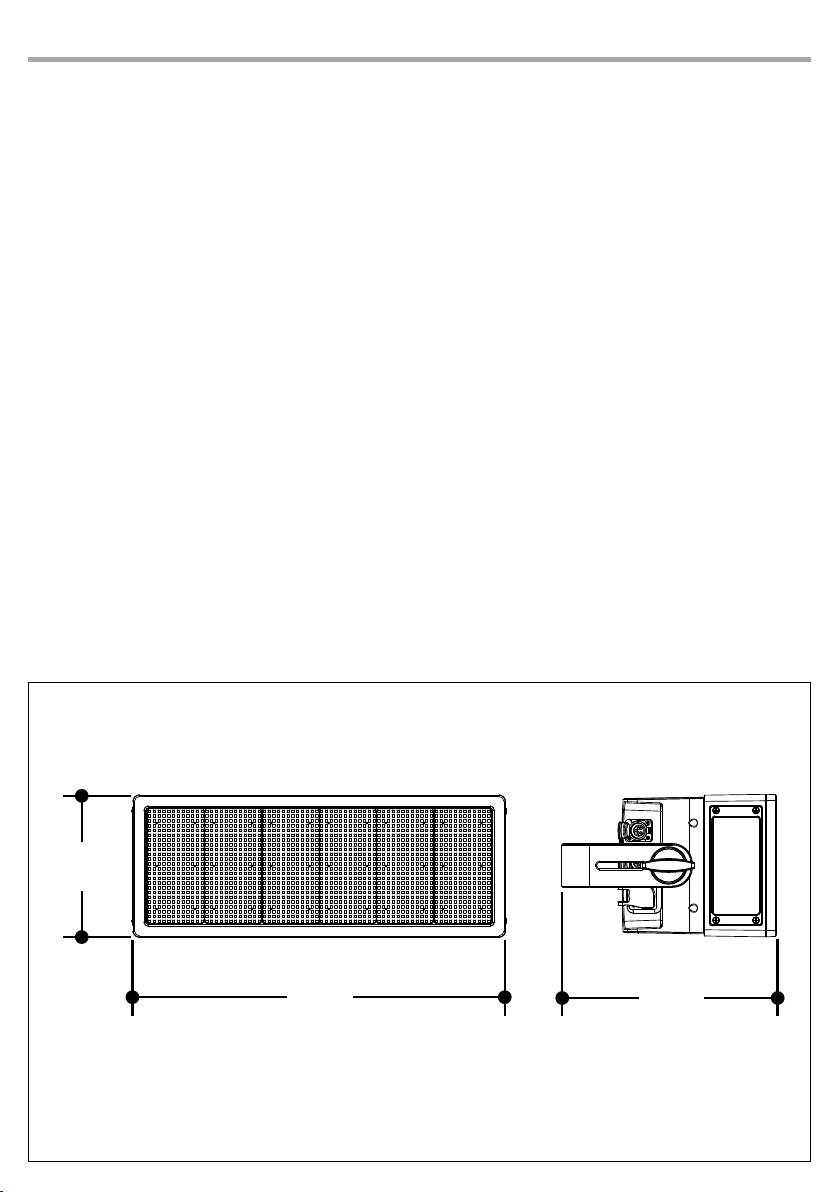

Fig.1

Disegno tecnico

268

179

468

SUNBLAST3500MAX

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

Fig.2

1. BARRA LED

2. MANOPOLA DI FISSAGGIO per

la staa di montaggio

3. STAFFA DI MONTAGGIO

4. PANNELLO DI CONTROLLO

con display LCD e 4 pulsanti

per l'accesso e gestione delle

diverse funzioni.

5. PRESA DI VENTILAZIONE

apertura per uscita usso d'aria

da non ostruire

6. CONNETTORI EtherCON

segnale IN/OUT

7. DMX IN (XLR a 5 poli): 1 =

massa, 2 = DMX -, 3 = DMX

+, 4 N/C, 5 N/CCONNETTORI

EtherCON segnale IN/OUT

8. POWER IN (PowerCON IN):

per il collegamento ad una

presa di rete (100-240V~/50-

60Hz) tramite il cavo rete in

dotazione.

9. POWER OUT (PowerCON

OUT): collegamento per

l'alimentazione all'unità

10. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX

+, 4 N/C, 5 N/C

11. CONNETTORI EtherCON

segnale IN/OUT

Pannello A Pannello B

7 8 9 10 11

SUNBLAST3500MAX

2.1 MONTAGGIO

Il SUNBLAST3500MAX può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità

può essere montata anche a testa in giù, su una traversa (g.3). Per il ssaggio occorrono dei supporti

robusti per il montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei sup-

porti omega, sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione

in senso orario (no all’arresto). Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e

scivolamenti durante il funzionamento. L’area di collocazione deve avere una stabilità suciente e sup-

portare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia

di sicurezza. È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di

sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non

possa superare i 20 cm.

Fig.3

ALISCAFF

CLAMP

SAFETY

CABLE

OMEGA

BRACKETS

- 2 - INSTALLAZIONE

SUNBLAST3500MAX

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SUNBLAST3500MAX inserire la spina del cavo di alimentazione in una presa di rete

(100-240V~/50-60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di

partenza. Poco dopo l’unità è pronta. Per spegnere il SUNBLAST3500MAX, staccare la spina dalla presa di

rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il SUNBLAST3500MAX dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di

controllo e la loro gestione (g.4).

Fig.4 - Funzione dei tasti e icone display

CONNECT SETUP ADVANCED INFORMATION STAND ALONE

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

SUNBLAST3500MAX

3.3 STRUTTURA MENU

1CONNECT ðDMX Address ðValue (1-512)

DMX Mode ðBASIC Static

Strobe

Pixels

PIXELS ð1 PX

2 PX

3 PX

12 PX

48 PX

ADVANCED ðAdvanced 1

Advanced 2

Advanced 3

Ethernet ðProtocol ðKling-Net

Art-Net

Universe ðValue (0-255)

Start Channel ðValue (1-512)

IP Adress ð2/10.***.***.***

Ethernet to DMX ðYES/NO

RDM ID ð15D0020D****

2SET UP ðTemperature ðC° / F°

Screen ðBacklight ðAlways On,10S,20S,30S

Flip Display ðYES/NO

Key Lock ðYES/NO

Fixture ðDimmer Mode ðO/Dimmer 1/Dimmer 2/Dimmer 3

Fan Mode ðAUTO/HIGH

3ADVANCED ðFactory Reload ðYES/NO

Mapping

Rotation ðYES/NO

4INFORMATION ðTime I nfo.

Temperature

Fans Speed

Software Ver.

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights SmartBat Wash Manual de usuario

ProLights

ProLights Mobiblast Manual de usuario

ProLights

ProLights Z8STRIP Manual de usuario

ProLights

ProLights jetbeam-2 Manual de usuario

ProLights

ProLights CONFETTIGUNNER Manual de usuario

ProLights

ProLights SUNPIX24TRI Manual de usuario

ProLights

ProLights PANORAMAIPWBX Manual de usuario

ProLights

ProLights SMARTTUBE32 Manual de usuario

ProLights

ProLights Pendant stations Manual de usuario

ProLights

ProLights PHYROBUB Manual de usuario

ProLights

ProLights DISPLAYCOBTRWDFC Manual de usuario

ProLights

ProLights ARENACOB4HALO Manual de usuario

ProLights

ProLights PINSPOT Manual de usuario

ProLights

ProLights LEDPAR64363RGB Manual de usuario

ProLights

ProLights ARCPOD27Q Manual de usuario

ProLights

ProLights Chromatrix Manual de usuario

ProLights

ProLights TRIPLESCAN Manual de usuario

ProLights

ProLights AlphaPIX6T Manual de usuario

ProLights

ProLights EclSoft LinearIP Manual de usuario

ProLights

ProLights CROMOSPOT400 Manual de usuario

ProLights

ProLights EclFresnel JrVW Manual de usuario

ProLights

ProLights STARBALL Manual de usuario

ProLights

ProLights LEDPINSPOT Manual de usuario

ProLights

ProLights LUMIPAR6UQ Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
