peerless-AV ACCXT302 Guía
ISSUED: 07-28-11 SHEET #: 120-9122-3 03-02-12
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Max Load Capacity: 5 lb (2.3 kg)
Model: ACCXT302
Installation and Assembly:
Video Conferencing Shelf Accessory Kit
for Flat and Tilt Mounts
2 of 17 ISSUED: 07-28-11 SHEET #: 120-9122-3 03-02-12
NOTE: Read entire instruction sheet before you start installation and assembly.
Tools Needed for Assembly
• phillips screwdriver
• level
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
WARNING
A
Parts may appear slightly different than illustrated.
Before you begin, make sure all parts shown are included with your product.
Description Qty. Part #
Ashelf 1 125-1270
Bmount bracket 1 125-1271
Cshelf bracket 1 125-1273
Dadjustment bracket 1 125-1272
EM5 x 16mm self tapping screw 3 520-9515
Fwasher 3 540-9400
Parts List B
E F
C D
3 of 17 ISSUED: 07-28-11 SHEET #: 120-9122-3 03-02-12
Connect mount bracket (B), adjustment bracket (D) and shelf bracket (C) with two screws (E) and two washers (F)
as shown. NOTE: Do not fully tighten screws (E) until step 3.
1
Attach the assembled brackets to shelf (A) as shown.
2
C
D
B
F
E
F
E
A
4 of 17 ISSUED: 07-28-11 SHEET #: 120-9122-3 03-02-12

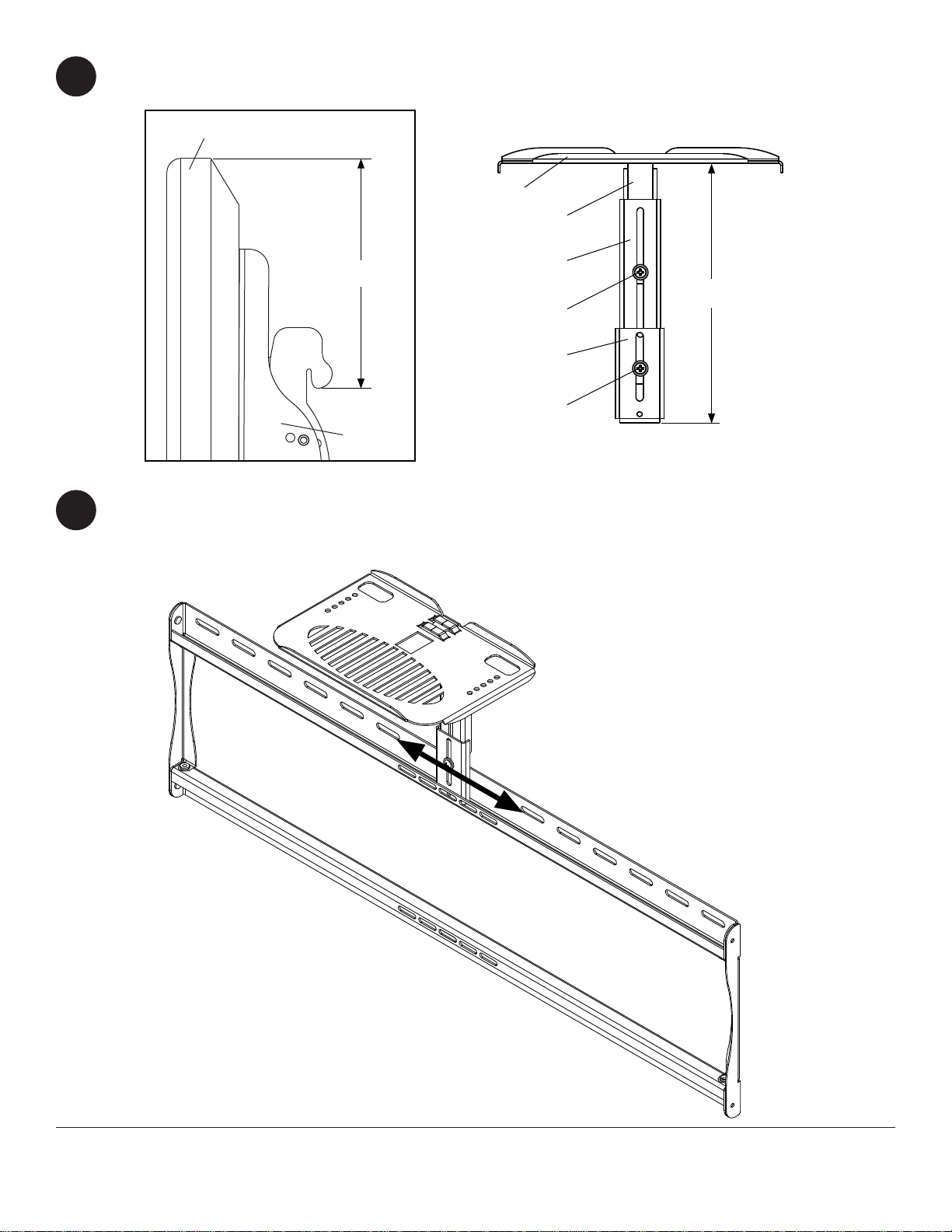

NOTE: Display must be removed from display mount prior to installing shelf. Adjust brackets (B, C, D) to desired
height and tighten two screws (E) on the brackets.
3
Slide the video conferance shelf into the slot located on the front of your display mount. NOTE: The video
conferance shelf can also be installed to the bottom of the display mount. Adjust the video conferance shelf to
center horizontal position.
4
X + 1"
C
A
D
B
X
DISPLAY
DISPLAY
MOUNT
E
E
5 of 17 ISSUED: 07-28-11 SHEET #: 120-9122-3 03-02-12
Secure the video conferance shelf to your display mount with one screw (E) and one washer (F).
5
F
E
DISPLAY MOUNT
© 2012, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
PUBLICADO: 07-28-11 HOJA #: 120-9122-3 03-02-12
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Capacidad Máxima de Soportar Carga:5 lb (2.3 kg)
Modelos: ACCXT302
Instalación y montaje:
Videoconferencia Plataforma kit de accesorios
para soportes de planos y de inclinación
7 de 17 PUBLICADO: 07-28-11 HOJA #: 120-9122-3 03-02-12
Español
A
Descripción Cant. N.ode pieza
Aestante 1 125-1270
Bsoporte de montaje 1 125-1271
Csoporte del estante 1 125-1273
Dsoporte de ajuste 1 125-1272
Etornillo autorroscante M5 x 16mm 3 520-9515
Farandela 3 540-9400
Lista de piezas B
E F
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad-
vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experien-
cia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi-
jadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 6.
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminu-
ir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fal-
las del producto y lesiones a individuos.
ADVERTENCIA
Herramientas necesarias para el ensamblaje
• destornillador phillips
• nivel
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
Algunas partes pueden diferir un poco de las ilustradas.
Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.
C D
8 de 17 PUBLICADO: 07-28-11 HOJA #: 120-9122-3 03-02-12
Español
Conectar soporte de montaje (B), el ajuste de soporte (D) y la plataforma soporte (C) con dos tornillos (E) y dos
arandelas (F) como se muestra. NOTA: No apriete los tornillos (E) hasta el paso 3.
1
Fije los soportes montados en estantes (A) como se muestra.
2
C
D
B
F
E
F
E
A
9 de 17 PUBLICADO: 07-28-11 HOJA #: 120-9122-3 03-02-12
Español
NOTA: La pantalla debe ser retirado de la pantalla de montaje antes de instalar estante. Ajuste los soportes (B,
C, D) a la altura deseada y apriete los dos tornillos (E) en los soportes.
3
Deslice la plataforma conferance vídeo en la ranura situada en la parte frontal del soporte para pantalla. NOTA:
La plataforma de vídeo conferance también se puede instalar en la parte inferior de la Pantalla de montaje. Ajuste
la plataforma de vídeo conferance a la posición central horizontal.
4
X + 1"
C
A
D
B
X
PANTALLA
PANTALLA
DE MONTAJE
E
E
10 de 17 PUBLICADO: 07-28-11 HOJA #: 120-9122-3 03-02-12
Español
Asegurar la plataforma conferance vídeo a tu Pantalla de montaje con un tornillo (E) y una arandela (F).
5
PANTALLA DE MONTAJE
© 2012, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
F
E
