PeakTech®

5307

Bedienungsanleitung / Operation Manual

PH & EC Messgerät / Meter

-2-

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien

der Europäischen Union zur CE-Konformität: 2014/30/EU

(Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS).

Schäden, die durch Nichtbeachtung nachfolgender Hinweise

entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte

Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu

beachten.

* Lesen Sie diese Anleitung sorgfältig und machen Sie diese

auch nachfolgenden Anwendern zugängig.

* Nutzen Sie dieses Gerät nur im Rahmen seines

Anwendungsbereiches und seiner Spezifikationen.

* Treffen Sie alle notwendigen Sicherheitsvorkehrungen,

besonders bei der Verwendung Säuren.

* Tragen Sie beim Umgang mit chemischen Produkten eine

persönliche Sicherheitsausrüstung, Handschuhe und eine

Schutzbrille.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben

* Starke Erschütterungen des Gerätes vermeiden

* Vor Aufnahme des Betriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein. (Wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Keine technischen Veränderungen am Gerät vornehmen

* Öffnen des Gerätes sowie Wartungs- und

Reparaturarbeiten dürfen nur von qualifizierten Service-

Technikern durchgeführt werden

-3-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des

Gerätes führen.

2. Einführung

Das PeakTech 5307 wird zur pH, Temperatur und

Leitfähigkeitsmessung diverser Flüssigkeiten und Liquide genutzt.

Durch die abnehmbare Sonde ist es möglich nach der jeweiligen

Messung, dass Gerät und die Sonde gründlich von Resten der

Flüssigkeit zu befreien und zu reinigen.

Eine automatische Kalibrierung kann über drei Messpunkte per

Tastenkombination durchgeführt werden.

Um die Messelektrode zu schützen ist eine Schutzkappe auf dem

Ende des P 5307 angebracht (diese wird bei der Messung entfernt).

* Digitales PH-Messgerät mit beleuchtetem Display

* Leitfähigkeit / TDS Messung ms, µs, ppm, ppt

* Flüssigkeits- Temperaturmessung (°C/°F)

* Mehrzeilige, 3 ½-stellige Flüssigkristallanzeige

* Kalibrierung mit 3 Messpunkten (pH)

* Auswechselbare Messelektrode (Trockengelagert)

* Wasserfestes Gehäuse

* Elektroden Schutzkappe

-4-

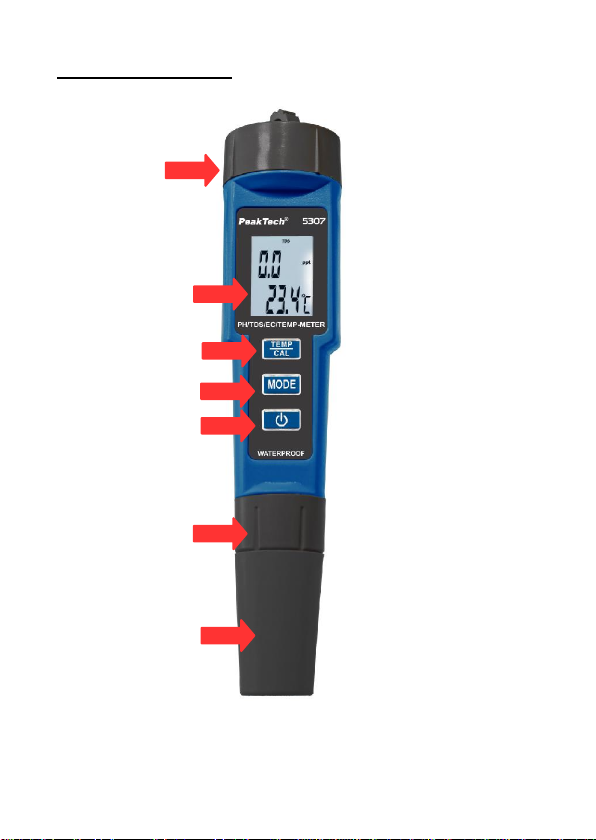

3. Bedienelemente

Batteriefach

Mode

Umschalter

Ein-/Ausschalter

Schutzkappe für

pH Elektrode

Mehrzeilen LCD

Anzeige mit

Beleuchtung

Überwurfmutter

zum Lösen der

PH Elektrode

Temp./Cal Taste

-5-

4. Messbetrieb

Das pH Meter wird zur Feststellung von pH Werten, der Temperatur,

der Leitfähigkeit und der Summe gelöster Feststoffe (TDS)

verschiedener Flüssigkeiten verwendet. Durch das Display, welches

eine Hintergrundbeleuchtung besitzt, und der Intuitiven Handhabung

des Gerätes, ist die Durchführung der Messung schnell und

anwenderfreundlich möglich.

4.1 Durchführung einer pH Messung

Um die pH Messung durchzuführen muss die Schutzkappe, welche

die Elektrode der Sonde schützt, entfernt werden. Danach muss das

Gerät mit dem Ein - / Ausschalter eingeschaltet werden. Die

Hintergrundbeleuchtung ist im Betrieb dauerhaft an, um den

gemessenen Wert hervorzuheben.

Wenn das pH Meter länger nicht benutzt wurde, im längeren Betrieb

ist oder wenn es in Umgebungen eingesetzt wurde, in welcher

stärkere äußerliche Beeinflussungen auftreten können, wird geraten

eine Kalibrierung des Gerätes durchzuführen (Siehe Punkt 4.2).

Reinigen Sie die Sonde vor der Messung mit destillierten Wasser, um

mögliche Verfälschungen des Messwertes ausschließen zu können.

Trocknen Sie die Sonde vorsichtig mit einem Tuch ab.

Nun kann die Sonde des pH Meters in die zu messende Flüssigkeit

getaucht werden. Achten Sie darauf, dass lediglich die untersten 4

cm der Sonde in der Flüssigkeit eingetaucht sind.

Nach Beendigung der Messung entnehmen Sie das pH Meter aus

der Flüssigkeit und reinigen Sie die Sonde erneut mit destillierten

Wasser.

-6-

Wenn keine weiteren Messungen vorgenommen werden sollen,

stecken Sie die Schutzkappe der Elektrode erneut auf das Ende der

Sonde, um diese vor Verschmutzungen oder Beschädigungen zu

schützen.

Gehen sie wie folgt vor:

1. Entfernen Sie die Schutzkappe von der Elektrode.

2. Reinigen Sie die Elektrode mit destilliertem Wasser und

trocknen Sie diese gut ab.

3. Drücken Sie zum Einschalten auf „Power“.

4. Tauchen Sie die Elektrode in die Testlösung und rühren Sie

leicht um.

5. Drücken Sie Mode, um den Modus „EC“ oder

„pH“ auszuwählen.

6. Halten Sie die Mode-Taste im EC-Modus ca. 5 Sekunden

gedrückt, um in den TDS Modus zu wechseln und nochmals

jeweils 5 Sekunden, um die verschiedenen Modi (ms, µs, ppt,

ppm) durchzuschalten.

7. Schalten Sie den Temperaturbereich mit der TEMP-Taste

zwischen °C und °F um.

8. Nehmen Sie sich einige Sekunden Zeit, um den endgültigen

stabilen Messwert zu erhalten.

9. Elektrode nach Gebrauch waschen. Drücken Sie zum

Ausschalten auf „ON/OFF“.

4.2 Kalibrierung des Messgerätes

4.2.1 PH Kalibrierung

Zur Kalibrierung wird standard Pufferlösung pH6.86, pH4.00 und pH

9,18 benötigt, welche bei Fachhändlern bezogen werden kann. Das

Messgerät kann die Standardpufferlösung von pH 4,00 und pH 6.86

selbst identifizieren und in kalibriert diesen Wert automatisch.

1. Gießen Sie die Standardpufferlösung pH 6.86 und pH 4.00 (bei

ca. 25°C) getrennt in drei verschiedene saubere Becher.

-7-

2. Drücken Sie „ON“, um das Gerät einzuschalten.

3. Tauchen Sie die Elektrode in eine Standardpufferlösung pH

6.86 und rühren Sie dann vorsichtig, bis der Wert stabil ist.

Drücken Sie die Taste „Temp/Cal“ 5 Sekunden lang. Wenn der

Anzeigewert „686“ der Standardpufferlösung entspricht, ist die

Kalibrierung beendet.

4. Reinigen Sie die Elektrode.

5. Tauchen Sie die Elektrode in eine Standardpufferlösung pH

4.00 ein und drücken Sie wenn sich der Messwer stabilisiert hat

die „Temp/Cal“ 5 Sekunden lang.

6. Wenn das Display „401“ anzeigt, wechselt das Messgerät in den

automatischen pH4.01-Kalibrierungsmodus. Wenn der

Anzeigewert der Standardpufferlösung entspricht, ist die

Kalibrierung abgeschlossen.

7. Reinigen Sie die Elektrode.

8. Tauchen Sie die Elektrode in die Standardpufferlösung pH 9,18

und rühren Sie leicht um, bis der Anzeigewert stabil ist. Wenn

der Messwert innerhalb des zulässigen Fehlerbereichs liegt, ist

die Kalibrierung abgeschlossen. Wenn nicht, wiederholen Sie

Schritt 4 und 6.

Hinweis: Für eine noch genauere Kalibrierung, füllen Sie die jeweilige

Pufferlösung in zwei verschiedene Bechergläser. Eine dient nur zum

Reinigen der Elektrode und der andere nur zum Kalibrieren. Dadurch

kann die Verunreinigung durch Fremdstoffe auf ein Mindestmaß

reduziert werden.

Hinweis: Führen Sie eine Kalibrierung durch, wenn:

die Elektrode ersetzt wurde.

längere Zeit keine Kalibrierung durchgeführt wurde.

das Gerät oft und lange genutzt wurde.

eine besonders hohe Messgenauigkeit benötigt wird.

-8-

4.2.2 EC Kalibrierung

1. Entfernen Sie die Batteriefachkappe um Zugang zum Trimmer

Potentiometer zu erhalten.

2. Drücken Sie „EC/pH“, um den Modus „EC“ auszuwählen. EC-

Elektrode in 12880us/cm-Standardpufferlösung eintauchen und

leicht rühren.

3. Drehen Sie den „EC“-Trimmer (rechtes Potentiometer in

Frontalansicht), bis 12880us/cm angezeigt wird, wenn der

angezeigte Wert stabil ist. Anschließend die Elektrode in

destilliertem Wasser waschen und gut trocknen.

4. Kontrolle: Tauchen Sie die Elektrode in eine 1413 us/cm-

Standardlösung. Wenn der Messwert innerhalb des zulässigen

Fehlerbereichs liegt, ist die Kalibrierung abgeschlossen.

Hinweis:

1. Rühren Sie die Elektrode während des Tests um, um

Blasenbildung auf der Elektrodenoberfläche zu vermeiden.

Blasen auf der Elektrode haben einen schlechten Einfluss auf

die Wertgenauigkeit.

2. Wenn der Fehlerwert groß ist oder der EC-Wert nicht auf 0

us/cm zurückgeht. Tauchen Sie die Elektrode in Ethylalkohol

und rühren Sie 5 bis 10 Sekunden lang.

5. Austausch der Batterien

Das PeakTech 5306 ist ein Batteriebetriebenes Messgerät. Nach

einer gewissen Zeit der Benutzung des Gerätes, kann es

vorkommen, dass die Kapazität der Batterien aufgebraucht ist und

neue Batterien eingesetzt werden müssen. Dies wird sichtbar, wenn

die Anzeige dunkler wird oder ein wenig verschwommen wirkt.

Zum Wechseln der Batterien, stellen Sie sicher, dass das Gerät

ausgeschaltet ist. Entfernen Sie die obere Schraubkappe des

Gerätes und entfernen Sie die Batterien aus dem Batteriefach. Legen

Sie nun die neuen Batterien der entsprechenden Polung (welche im

-9-

Gehäuse aufgezeigt wird) in das Batteriefach. Achten Sie darauf die

richtigen Batterien zu verwenden, welche das Messgerät benötigt (4

x 1,5V AG13 Knopfzellen).

Nach dem Batteriewechsel setzen Sie die Schraubkappe auf das

Gerät und schrauben diese wieder fest.

6. Spezifikationen

3 ½-stellige, LCD-Anzeige max 1999

Messfunktionen

PH:

0.00 ~

14.00 pH

Temp.:

0°C ~ 50°C

EC:

0~19990µS/cm

TDS:

0~19990ppm

0~19.9ppt

Auflösung

0,01 pH

0,1°C

10µS/cm

1ppm

(<1999ppm)

10ppm

(>1999ppm)

0.1ppt

Genauigkeit

± 0,03

± 1 °C

+/- 2% Full

Scale

+/- 2% Full

Scale

Messrate

1 – 2 x Sek.

Kalibrierung

Über Tastensteuerung (pH), Trimmer (EC)

Temperatur-

kompensation

0°C...+50°C (32°F…122°C)

Betriebstemperatur

0°C...+50°C (32°F…122°C); < 80% RH

Spannungsversorgu

4 x 1,5V Batterien (AG-13/LR-44)

Abmessungen

(BxHxT)

188 x 35 x 35 mm

Gewicht

80 g

Mitgeliefertes

Zubehör

Bedienungsanleitung, 4 x 1,5V Batterien (AG-13),

Schraubendreher

-10-

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die z.B. zum

Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst

können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang

mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur

gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes

hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber

vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz

ausdrücklich verboten-, an einer kommunalen Sammelstelle oder

geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene

Batterien können Sie nach Gebrauch bei uns unter der auf der letzten

Seite angegeben Adresse unentgeltlich zurückgeben oder

ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus

einer durchgestrichenen Mülltonne und dem chemischen Symbol

(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig

ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de PeakTech

PeakTech

PeakTech 1645 Manual de usuario

PeakTech

PeakTech 4035 Manual de usuario

PeakTech

PeakTech 1095 Manual de usuario

PeakTech

PeakTech 2790 Manual de usuario

PeakTech

PeakTech 5145 Manual de usuario

PeakTech

PeakTech 5200 Manual de usuario

PeakTech

PeakTech 5310 A Manual de usuario

PeakTech

PeakTech 4350 Manual de usuario

PeakTech

PeakTech 5165 Manual de usuario

PeakTech

PeakTech 5039 Manual de usuario

PeakTech

PeakTech 5160 Manual de usuario

PeakTech

PeakTech 5310 Manual de usuario

PeakTech

PeakTech 5085 Manual de usuario

PeakTech

PeakTech 5025 Manual de usuario

PeakTech

PeakTech 2180 Manual de usuario

PeakTech

PeakTech 3203 Manual de usuario

PeakTech

PeakTech 4145 Manual de usuario

PeakTech

PeakTech 3270 Manual de usuario

PeakTech

PeakTech 1655 Manual de usuario

PeakTech

PeakTech 2801 Manual de usuario

PeakTech

PeakTech 3435 Manual de usuario

PeakTech

PeakTech 1010 Manual de usuario

PeakTech

PeakTech P 2790 Manual de usuario

PeakTech

PeakTech 2795 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
