Oki OKIPOS X400 Manual de usuario
Memory Flash Kit Installation .......................1
Installation de la trousse de mémoire flash..5
Memory Flash Kit Installation
A. Remove the cover
1. Turn the power off and disconnect the power supply cord.

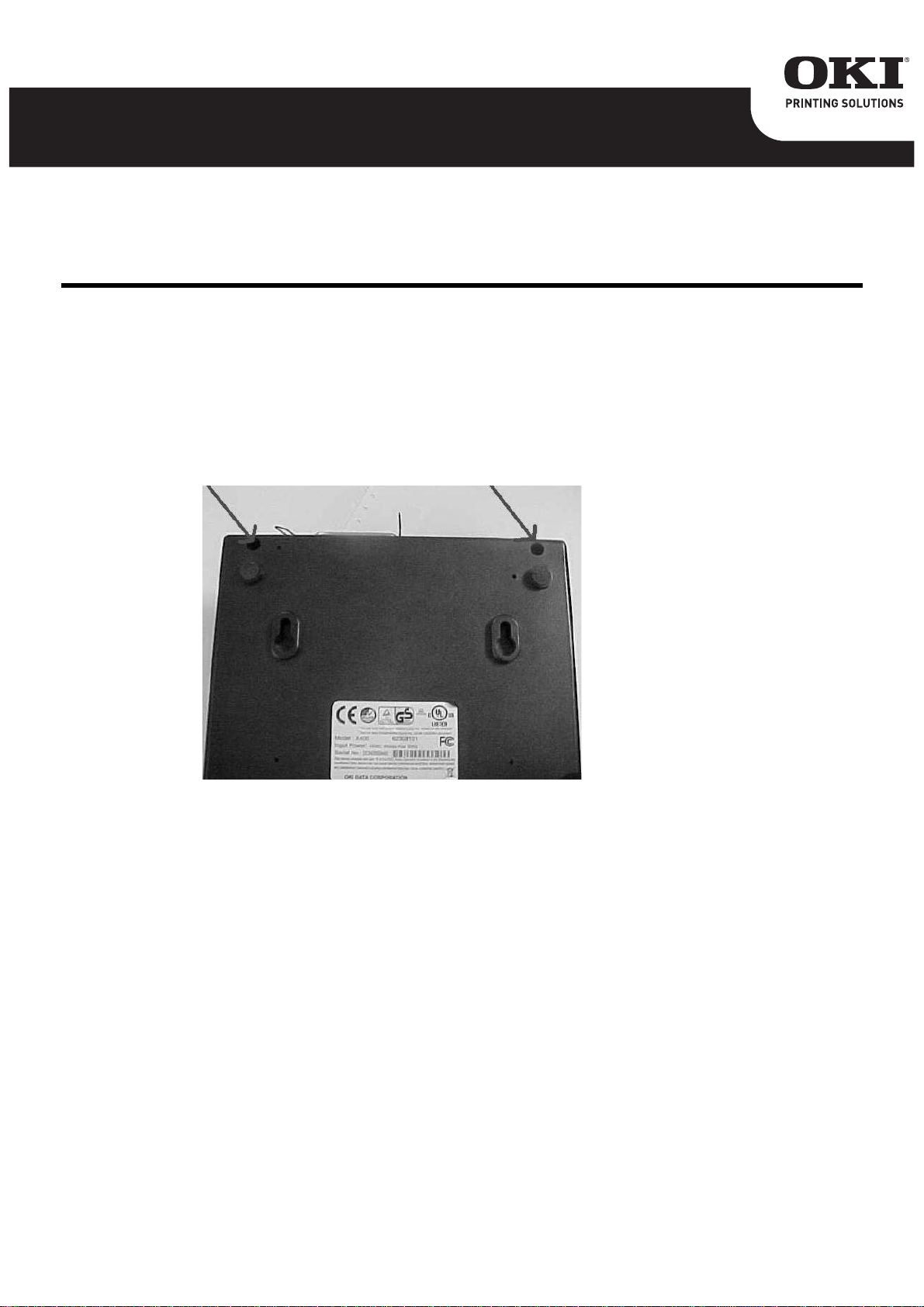

2. Remove the two silver screws from the rear underside of the unit that secure the housing to the
base assembly.
3. Lift the grey cover to expose the print assembly.
4. Simultaneously press the two purple buttons located on the top side of the print assembly and
pivot the assembly upward.
© 2009 Oki Data Americas, Inc. 58397002
2
5. Remove the two black screws securing the front cover to the front hinge, then remove the front
cover.
6. Remove the power switch from the housing, and disconnect the leads.
7. Lift the housing from the base assembly.
3
NOTE: Pull the lower front edge of the housing away from the base assembly first, and then begin
manipulating the housing upward. Since there is enough play in the cable connecting the housing to the
circuit board, it’s not necessary to unplug it. Simply lay the housing next to the printer assembly.
B Install the Memory Card
1. Locate the Expansion Slot on the main circuit board. (It’s the pin 44 black connector in the middle
of the main circuit board).
4
2. Orient the memory card properly, and insert it into the expansion slot as shown in pic5 below. The
copper colored heat sink will be partially covered by the memory card.
NOTE: It is NOT necessary to change any of the jumpers on either the memory card or the main circuit
board. Simply insert the card and leave the jumpers as they are.
C. Reassemble the Printer
Reassemble the printer by reversing the steps in section A, being careful not to pinch any cables.
D. Print a Self Test
Print a self test to confirm that the card has been properly installed.
To do this, hold in the purple feed button, and turn on the printer.
5
Installation de la trousse de mémoire flash
A. Retrait du capot
1. Éteignez l'imprimante et débranchez le cordon d'alimentation.
2. Retirez les deux vis argentées au bas, à l'arrière de l'unité fixant le boîtier à l'assemblage de base.
3. Soulevez le capot gris pour exposer l'assemblage d'impression.
4. Appuyez simultanément sur les deux boutons violets situés sur le dessus de l'assemblage
d'impression et pivotez l'assemblage vers le haut.
5. Retirez les deux vis noires fixant le capot avant à la charnière avant, puis retirez le capot avant.
6

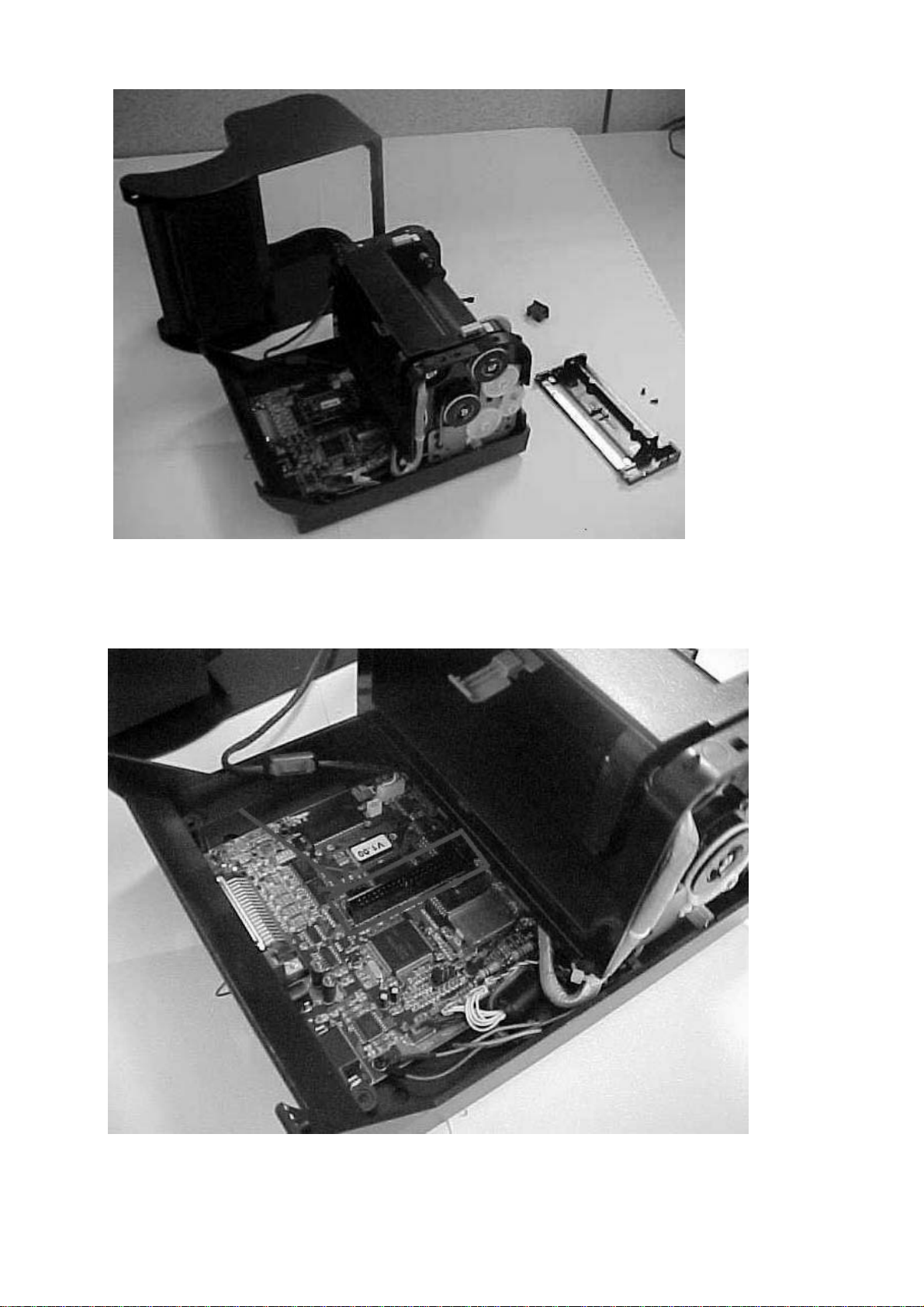

6. Retirez l'interrupteur d'alimentation du boîtier et débranchez ses fils.
7. Soulevez le boîtier de l'assemblage de base.
NOTE: Tirez d'abord le bord avant inférieur du boîtier pour l'éloigner de l'assemblage de base, puis
soulevez-le. Puisqu'il n'existe pas assez de jeu dans le câble fixant le boîtier à la carte de circuits, il n'est
pas nécessaire de le débrancher. Placez simplement le boîtier à côté de l'assemblage d'impression.
7
B Installation de la carte mémoire
1. Localiser le logement d'extension sur la carte-mère (c'est-à-dire le connecteur noir à 44 broches
au centre de la carte-mère).
2. Orientez correctement la carte mémoire, puis insérez-la dans le logement d'extension comme
montré dans la figure ci-dessous. Le dissipateur thermique de couleur cuivre sera partiellement
couvert par la carte mémoire.
NOTE: Il N'EST PAS nécessaire de modifier les cavaliers de la carte mémoire ou de la carte mère. Insérez
simplement la carte et laissez les cavaliers aux positions courantes
C. Remontage de l'imprimante
Remontez l'imprimante en effectuant les étapes de la section A dans l'ordre inverse, en faisant attention
de ne pas coincer les fils et câbles.
8
D. Impression de l'autotest
Imprimez un autotest pour confirmer que la carte est bien installée.
Pour ce faire, tout en maintenant enfoncé le bouton d'alimentation violet, allumez l'imprimante.
