Oki OkiPos 441 Manual de usuario

1. Unpacking : Conrm that all accessories are included.

2. Attachment procedures :

Note:Ensure that power that is supplied to the print-

er and that all devices connected to the printer

have been switched OFF and that the power

cord has been unplugged before starting the

modication.

2-1. Attaching the rubber feet

Attach the two rubber feet in the positions shown

in the gure 1.

Ensure that any soiling has been completely

wiped off before attaching the rubber feet.

2-2. Attaching the paper guide

1 Open the printer cover.

2 Attach the paper guide to the printer. Then

tighten the two M3 screws that were supplied to

secure it in place.

2-3. Setting the roll paper in place

Insert the roll paper as shown in the gure 3.

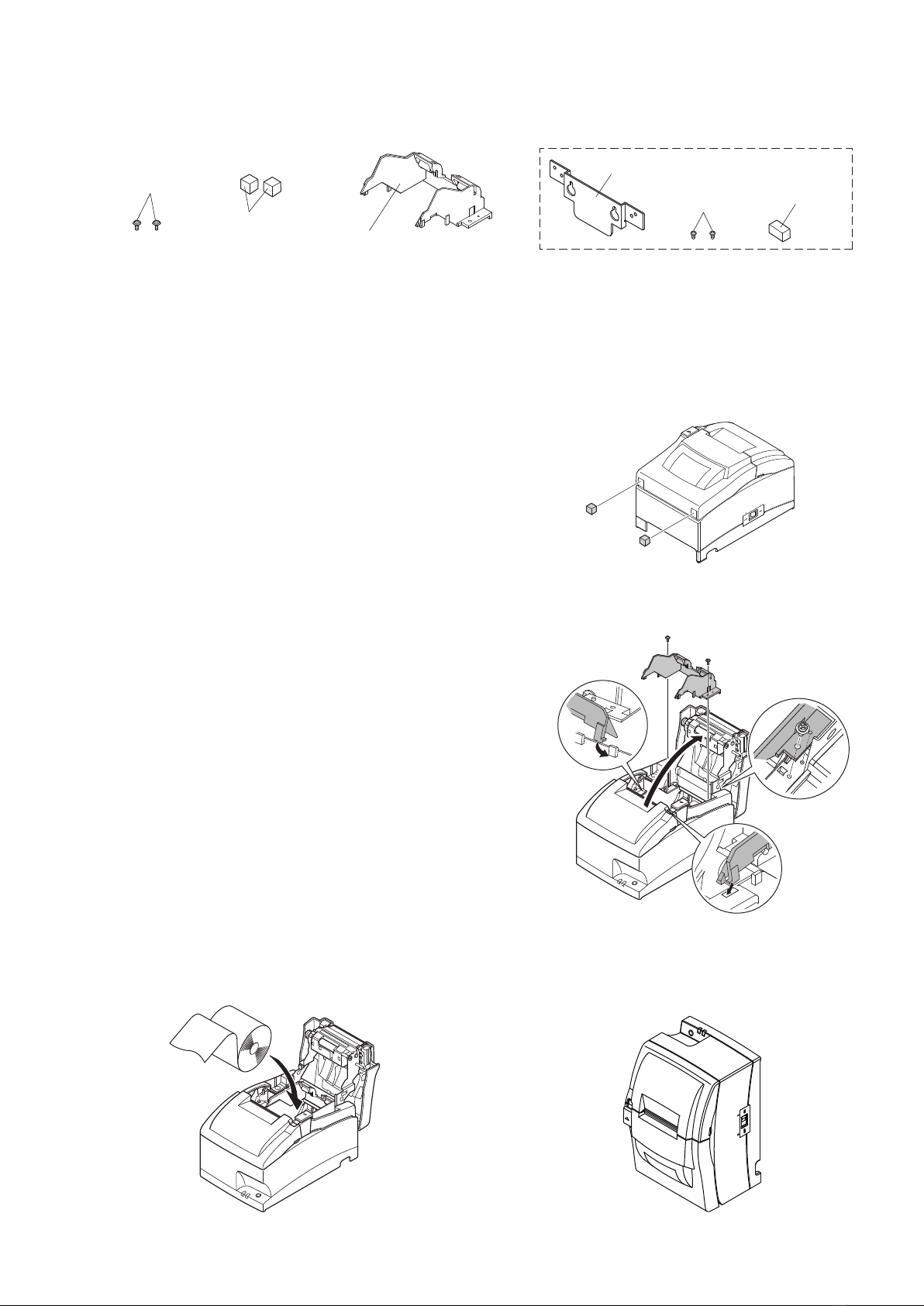

g.1 Attaching the rubber feet

g.2 Attaching the paper guide

g.4 Vertical stand

Attaching the OKIPOS 441 vertical stand

kit

g.3 Setting the roll paper in place

Paper guide

Holder plate

< Not used >

Rubber feet

M3x8 screws

M3x6 screws Rubber foot

58398905

1. Déballage : Confirmez que tous les accessoires sont présents.

2. Procédures d’installation :

Note :

2-1. Installation des pattes en caoutchouc

2-2. Installation du guide-papier





2-3. Installation du rouleau de papier

fig. 1 Installation des pattes en caoutchouc

fig. 2 Installation du guide-papier

fig. 4 Support vertical

Installation de la trousse de support vertical OKIPOS 441

fig. 3 Installation du rouleau de papier

Guide-papier

Plaque de support

< Non utilisées >

Pattes en caoutchouc

Vis M3 x 8

Vis M3 x 6

Patte en

caoutchouc

Veillez à ce que l’alimentation de l’imprimante

et de tout autre dispositif raccordé soit coupée

et que les cordons d’alimentation soient

débranchés avant de commencer l’installation.

Installez les deux pattes en caoutchouc aux

emplacements montrés dans la figure 1.

Assurez-vous de supprimer toute saleté avant

d’installer les pattes en caoutchouc.

Ouvrez le capot de l’imprimante.

Installez le guide-papier dans l’imprimante.

Serrez ensuite les trois vis M3 fournies pour

l’immobiliser en place.

Installez le rouleau de papier comme montré dans

la figure 3.

1.Desembalaje: Asegúrese de que el empaque contiene todos los accesorios.

2. Modo de colocación:

Nota:

2-1. Colocación de las patas de goma

2-2. Instalación de la guía de papel





2-3. Colocación del papel en rollo

ﬁg.1 Colocación de las patas de goma

ﬁg.2 Instalación de la guía de papel

ﬁg.4 Soporte vertical

Instalación del kit del soporte vertical de la OKIPOS 441

ﬁg.3 Colocación del papel en rollo

Guía de papel

Placa de sujeción

< No se utiliza >

Pata de goma

Tornillos M3x8

Tornillos M3x6

Pata de

goma

Asegúrese de que el suministro de energía a la

impresora está desconectado y que además,

todos los dispositivos conectados a la impresora

están apagados y sus cables desconectados antes

de comenzar con las modificaciones.

Coloque las dos patas de goma en su lugar según

se muestra en la figura 1.

Asegúrese de que la superficie estélimpia antes de

colocar las patas de goma.

Abra la tapa de la impresora.

Asegure la guía de papel a la impresora. Luego

apriete los dos tornillos M3 suministrados para

asegurar la guía en su lugar.

Introduzca el rollo de papel como se muestra en

la figura 3.

1.Desembalagem: Confirme se todos os acessórios estão incluídos.

2. Procedimentos de instalação:

Nota:

2-1. Colocação dos pés de borracha

2-2. Instalação da guia do papel





2-3. Colocação do rolo de papel no lugar

Fig. 1 Colocação dos pés de borracha

Fig. 2 Instalação da guia do papel

Fig.4 Suporte vertical

Instalação do kit de suporte vertical da OKIPOS 441

Fig. 3 Colocação do rolo de papel no lugar

Guia do papel

Placa de retenção

< Não utilizados >

Pés de borracha

Parafusos M3 x 8

Parafusos M3 x 6

Pé de

borracha

Desligue todas as fontes de energia elétrica da

impressora e dos dispositivos conectados à

impressora e retire todos os cabos das tomadas

antes de iniciar a modificação.

Coloque os dois pés de borracha nas posições

mostradas na figura 1.

Remova totalmente toda a sujeira presente antes

de afixar os pés de borracha.

Abra a tampa da impressora.

Instale a guia do papel na impressora. Em seguida,

aperte os dois parafusos M3 fornecidos para

prendê-la no lugar.

Insira o rolo de papel como mostrado na figura 3.
