Nibe PKM 10 Manual de usuario

MAV 0622-5 611249

PKM

PKM 10, PKM 20

SE MONTERINGSANVISNING PASSIV KYLMODUL PKM 10, PKM 20

INSTALLATION INSTRUCTIONS PASSIVE COOLING MODULE PKM 10, PKM 20

MONTAGEANWEISUNG MODUL FÜR PASSIVES KÜHLEN PKM 10, PKM 20

MONTAGEHANDLEIDING PASSIEVE KOELMODULE PKM 10, PKM 20

PKM

Kylmodulen monteras på väggen.

OBS! Se till att spänna alla kopplingar en extra gång,

både i och utanför PKM’en, efter att PKM är installe-

rad och monterad.

OBS! Använd inte rören som bärhandtag.

Till installatören

PKM gör det möjligt att erhålla passiv kyla från berg-,

grundvatten- eller ytjordkollektor. Vid användning av

ytjordkollektor kan markens beskaffenhet begränsa

möjligheten att utvinna passiv kyla.

Distributionssystem är företrädesvis golvsystem, vilket

då både blir kyl- och värmeavgivare. Kylan startas när

utetemperaturen överstiger inställd temperatur och

regleras sedan via vald kylkurva. För bästa komfort

kan rumsgivare, RG 10 (tillbehör), användas. För att

undvika kondensutfällning ska lägsta tillåtna framled-

ningstemperatur väljas.

Cirkulationspumpen går endast vid kyldrift.

Fabriksinställning av cirkulationspumpens hastighet är

i läge MAX.

När både shunt- och växelventil är öppna enligt bild är

kyldrift aktiverad.

Vid värmedrift är shunt- och växelventil stängda enligt

bild nedan.

Vid kyldrift visas “PC” på nedersta raden i värme-

pumpens display.

Efter att kyla har varit aktiverad så är värmedrift block-

erad i 3 timmar för att undvika självsvängning mellan

kyla och värme. För att överbrygga tidsblockeringen

och aktivera värmedrift direkt kan snabbstart väljas till

“Ja” i meny 9.3.

Allmänt Värme-/kyldrift

010

10 0

Shuntventil Växelventil

10 0010

Shuntventil Växelventil

Vid montage på vägg används den medlevererade

upphängningskonsolen, vilken först skruvas upp, se

bild nedan. Därefter hänges kylmodulen på konsolen.

Kylmodulen är nu till viss del skjutbar i sidled, vilket

underlättar rörinstallation.

OBS! Montera bifogat låsbleck som tippskydd på valfri

plats nedtill på kylmodulens baksida för ytterligare fix-

ering.

Montering

PKM

10 0010

A Värmebärare retur (till PKM)

B Värmebärare retur (till värmepump)

C Värmebärare fram (från PKM)

D Framledningsgivare

E Värmebärare fram (från värmepump)

F Shuntventil

G Köldbärare ut (till PKM)

H Köldbärare ut (från PKM)

I Växelventil

J Elkopplingsbox

Måttskiss PKM 10 Komponentplacering

95138±5

100136±5 80

185

515

600

Måttskiss PKM 20

635

600

78100±5 97

130100±5 232

CB ED

F I J

G H

PKM

EXP

SÄV

KB-in

KB-ut

FIGHTER 1220

BK/JK

VVB/ACK

PKM

SV-K

VXV-K

Utföres enligt nedanstående schema. Bifogad T-kopp-

ling monteras enligt bild under “Komponentplacering”

vid position (A) och (B). Rörinstallation skall utföras så

att vibrationen ej överförs från värmepumpen till kyl-

modulen via rörledningarna och vidare.

AV Avstängningsventil

BK/JK Bergkollektor/Jordkollektor

EXP Expansionskärl

FG Framledningsgivare

KB-in Köldbärare in

KB-ut Köldbärare ut

NK Nivåkärl

SV-K Shuntventil

SÄV Säkerhetsventil

VXV-K Växelventil

VVB/ACK Ackumulator med

varmvattenberedare

Rörinstallation, principschema

PKM

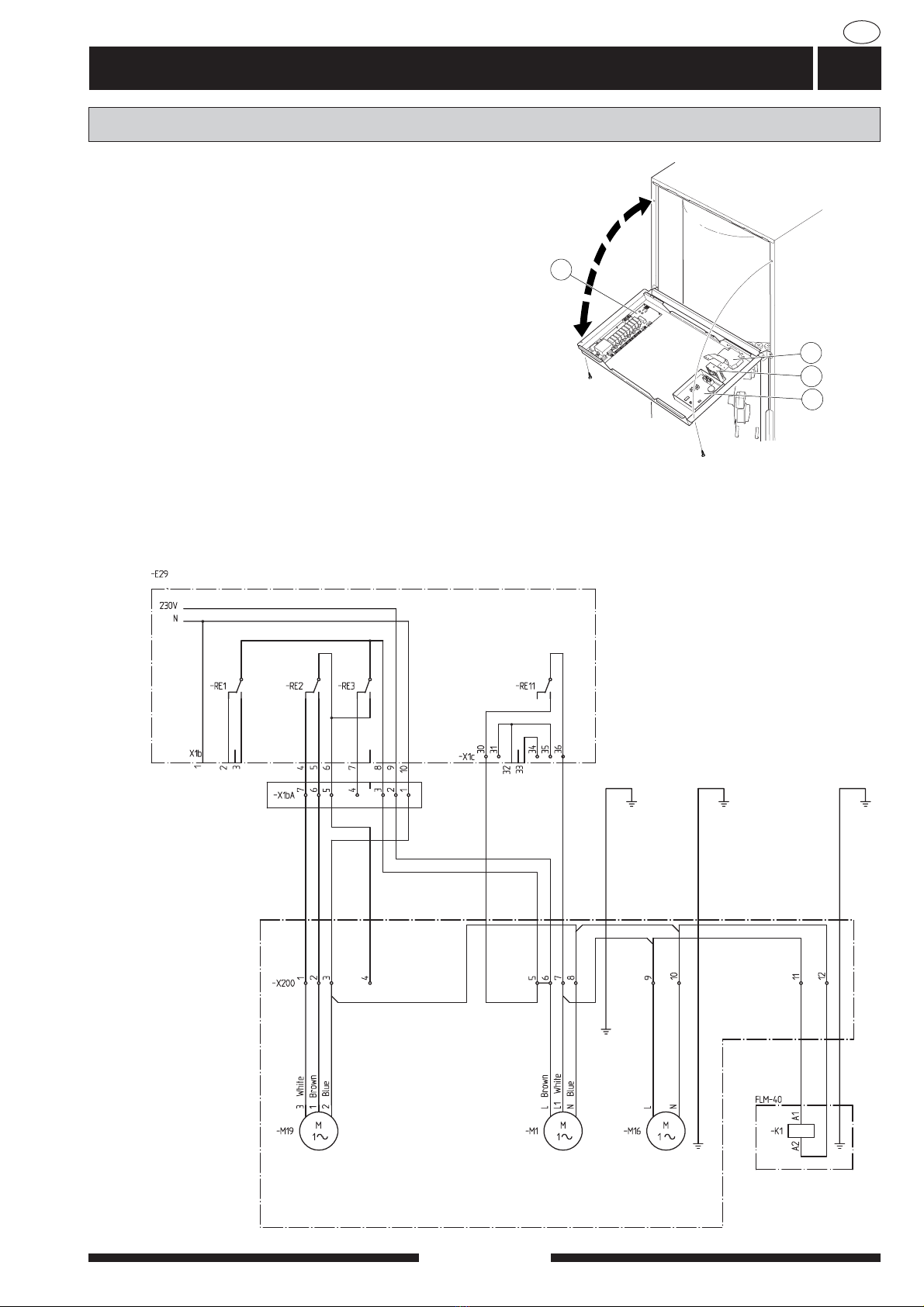

Kantkontakten skall klippas bort från bipackat kabla-

ge. Kablaget anslutes sedan från kopplingsplinten

(-X200) i elkopplingsboxen i PKM 10/20 till plint -X6 i

FIGHTER 1120 enligt följande:

Kabel märkt “1” anslutes från -X200:1 till -X6:20.

Kabel märkt “2” anslutes från -X200:2 till -X6:21.

Kabel märkt “3” anslutes från -X200:3 till -X6:22.

Kabel märkt “8” anslutes från -X200:5 till -X6:23.

Kabel märkt “6” anslutes från -X200:6 till -X6:16.

Kabel märkt “7” anslutes från -X200:7 till -X6:24.

Kablar märkta “4” och “5” används ej.

Gul/grön kabel anslutes mellan ledigt jordstift i värme-

pumpen och jordplinten i elkopplingsboxen.

Om PKM ska installeras tillsammans med FLM 40 ska

det bipackade reläet anslutas. Se avsnitt “Anslutning

av relä i FLM 40”.

ì1 ”Cable marking: “2“ “3” “8”“7”“6”

PKM

-X6

Elinstallation FIGHTER 1120

Kabelmarkering

Reläkort

Shuntmotor

1 = Kyla

2= Värme

L1 = Kyla

Växelventil Värmebärarpump

PKM

Bipackat kablage anslutes från kopplingsplinten

(-X200) i elkopplingsboxen i PKM 10/20 till reläkortet

(29) enligt följande:

Kablarna från kantkontakten är märkta “1” – “6” och

skall anslutas till -X200 position 1 – 6.

Kantkontakten (-X1bA) anslutes till -X1b position 4 –

10 på reläkortet (29).

Kabeln märkt “8” anslutes från -X200:5 till reläkortet

position -X1c:30.

Kabeln märkt “7” anslutes från -X200:7 till reläkortet

position -X1c:36.

Gul/grön kabel anslutes mellan ledigt jordstift i värme-

pumpen och jordplinten i elkopplingsboxen.

Om PKM ska installeras tillsammans med FLM 40 ska

det bipackade reläet anslutas. Se avsnitt “Anslutning

av relä i FLM 40”.

Om PKM installeras på en FIGHTER 1220 med FLM

och pooluppvärmning måste kantkontakt -X1bA

avlägsnas och kablaget från PKM anslutas direkt till

position -X1b.

OBS! Kabel märkt “4” används inte i denna applikatio-

nen, men måste ändå anslutas eftersom den är spän-

ningssatt.

Elinstallation FIGHTER 1220

“1”Cable marking: “2“ “3” “5““6”“4”“8”“7”

PKM

LEK

Kabelmarkering

Reläkort

Shuntmotor

1 = Kyla

2= Värme

L1 = Kyla

Växelventil Värmebärarpump

OBS! Kabel märkt “4”

används inte i denna

applikationen, men

måste ändå anslutas

eftersom den är spän-

ningssatt.

PKM

ABIIIIII III I II

50.0 C

Varmvattentemp. 1 .0

För att värmepumpen skall starta den passiva kylan

måste följande utföras.

1. Stäng av värmepumpen och tillse att denna är

spänningslös.

2. Byt till det nya medskickade CPU-kortet, lägst ver-

sion 1.0.

3. Den befintliga framledningsgivaren (89) ska ersät-

tas med den som sitter monterad på PKM 10/20.

Klipp av de befintliga kablarna så nära kantkontak-

ten som möjligt på plint X4 position 15 – 16 på EBV-

kortet (2). Se till att de avklippta kablarna inte ligger

ihop eller har kontakt med någon metall. Anslut

kablarna från framledningsgivaren i PKM direkt till

skruvplinten på samma position. Bipackat finns 3 m

förlängningskabel för anslutningen mellan givare

och värmepump.

4. Om rumsgivare (RG 10) skall användas, anslutes

denna till EBV-kortet (2) på plint X1 position 3, 4

och 14.

Installation, allmänt

RG 10 (tillbehör)

6 1 2

Framledningsgivare

FIGHTER 1220

FIGHTER 1120

PKM

Följ nedanstående instruktioner för att programmera

värmepumpen för drift med PKM 10/20.

1. Starta värmepumpen.

2. Välj Service i meny 8.1.1 för att få tillgång till alla

menyer.

3. Välj lägsta tillåtna framledningstemperatur i meny

2.3. Detta ska göras så att kondensutfällning und-

viks. Fabriksinställning är 15 °C.

4. Välj PKM i meny 9.2.16. Fabriksinställning är “Från”.

5. Välj kylkurva i meny 2.9.1. Fabriksinställning är 2.

6. Välj förskjutning av kylkurvan i meny 2.9.2.

Fabriksinställning är 0.

7. Välj vid vilken utetemperatur som kyla ska starta i

meny 2.9.3. Fabriksinställning är 25 °C.

8. Om RG 10 är ansluten skall önskad rumstempera-

tur ställas in med hjälp av RG 10 och meny 6.0.

Kyla aktiveras när rumstemperaturen överstiger

inställd rumstemperatur med en grad samt att vill-

koret i punkt 7 är uppfyllt.

Programinställningar

Gäller vid användning av PKM tillsammans med

FLM 40.

För att PKM ska kunna styra pumpen i FLM 40 skall

bipackat relä anslutas enligt följande:

1. Placera reläet i FLM 40 enligt bild.

2. Anslut reläets positioner A1 och A2 till plint -X200

position 11 och 12 i PKM.

3. Anslut reläets positioner 11 och 12 till plint (14)

position 3 och 4 i FLM 40.

Anslutning av relä i FLM 40

°C

20 °C

Beräknad

framledningstemp.

Utetemp.

15 k=1

k=2

k=3

LEK

56789103412

11 12

56789103412 11 12

A1 A2

Relä

-X200

PKM

FLM 40

Placering

av relä.

PKM

00l/s

VB-/Kylflöde

0,4 0,50,30,20,1 0,6

Δ3 °C

Δ4 °C

Effekt

Temperatur-

differens

fram - retur

l/s

VB-/Kylflöde

000,81,00,60,40,2 1,2

Effekt

Δ3 °C

Δ4 °C

Temperatur-

differens

fram - retur

Kapacitetsdiagram

Tryckfallsdiagram

PKM 10 - Köldbärarsida PKM 20 - Köldbärarsida

PKM 20 - Värmebärarsida

Tryckfall

kPa

PKM 10 - Värmebärarsida

0,0

2,0

4,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,80,91

Tryckfall

kPa

Tryckfall

kPa Tryckfall

kPa

Flöde

l/s

Flöde

l/s Flöde

l/s

Flöde

l/s

Kylning

Uppvärmning

0,0

2,0

4,0

6,0

8,0

10,0

12,0

14,0

16,0

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8

0,0

2,0

4,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5

0,0

1,0

2,0

3,0

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0

13,0

0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4

Kylning

Uppvärmning

Max kylning

Ingen kylning

Max kylning

Ingen kylning

PKM 10 - Köldbärarsida

PKM 10 PKM 20

PKM 10 - Värmebärarsida

PKM 20 - Köldbärarsida

PKM 20 - Värmebärarsida
