Nibe VCC11 Guía del usuario

LEK

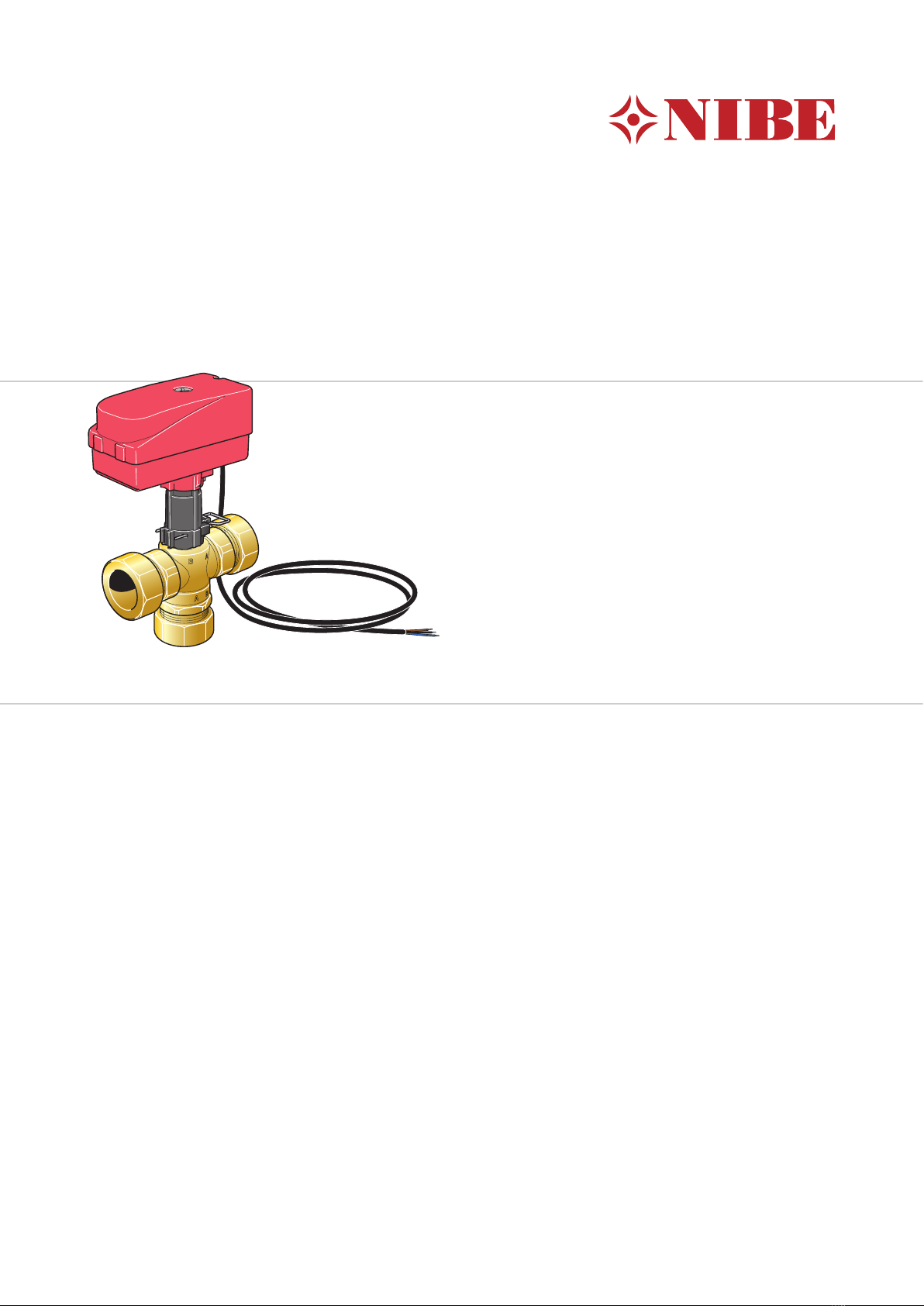

VCC 11

Installatörshandbok växelventil, kyla

Installer manual shuttle valve, cooling

Installateurhandbuch wechselventil, kühlung

Instrukcja instalatora, zawór przełączający na chłod-

zenie

IHB 1751-3

231583

Svenska

Allmänt

Kylväxelventil VCC 11 gör det möjligt att använda kyla i

4-rörssystem. Kylan distribueras då i ett annat system än

värmen. För detta krävs att värmepump och inomhusmo-

dulen har stöd för kylfunktionen.

Vid kyldrift styrs laddningsflödet mot kylsystemet med

hjälp av kylväxelventilen (QN12). I övriga fall styrs ladd-

ningsflödet mot återstående delar i systemet, till exempel

värmesystem.

Innehåll

Kylväxelventil, EQ1-QN121 st

Adapter kit (Axel, Adapter och Fjäder)1 st

3-vägsventil, Ø 28 mm klämring1 st

Ventilmotor1 st

Principschema

Förklaring

InomhusmodulAA25

Temperaturgivare, utomhusgivareBT1

Kylsystem (4-rör)EQ1

Tillbehörskort i AXC 30AA25

Framledning, kylaBT64

Kylackumulator (valfri)CP6

Systempump, kylaGP13

Växelventil, kylaQN12

VärmepumpsystemEB101

Temperaturgivare, returBT3

Temperaturgivare, kondensor framBT12

LaddpumpGP12

SmutsfilterHQ1

AvtappningsventilQM1

AvstängningsventilQM31

AvstängningsventilQM32

AvstängningsventilQM43

Beteckningar enligt standard IEC 61346-2.

Principschema VCC 11

-CP6

-EQ1-QN12

-AA25

-EQ1

-AA25

-GP13

-BT64

-BT1

-EB101

-BT12

-BT3 -QM32

-QM1

-QM31

-GP12 -HQ1 -QM43

-EB101

3VCC 11 | SE

Röranslutning

Kylväxelventilen (QN12) monteras alltid som första väx-

elventil mellan värmekälla och övrigt system. I utgångs-

läge, utan värmepumpen, ska kylväxelventilen vara öp-

pen mot övrigt system. När värmepumpen är påslagen

öppnas kylväxelventilen mot kylsystemet.

Montering av ventilmotor

LEK

1. Tryck ner adapterns axel (1) på ventilens axel (2). Se

bild.

2. Tryck ner adaptern (3) över adapterns axel på venti-

len. Kontrollera att adaptern är vridbar.

3. För att låsa adaptern mot ventilen, tryck in fjädern

(4) i instickshålen på adaptern och tryck ned adap-

tern tills ett klickande ljud hörs.

4. För att låsa ventilmotorn mot adaptern, fäst ventil-

motorn (5) med förmonterad fjäder på adaptern och

tryck ner den på adaptern tills ett klickande ljud hörs.

Demontering

■Dra ut fjädern (1) (2) ur respektive detalj och lossa

komponenterna. Se bild.

LEK

Elinkoppling

OBS!

Elinstallation samt eventuell service ska göras

under överinseende av behörig elinstallatör.

Bryt strömmen med arbetsbrytaren innan

eventuell service. Elektrisk installation och led-

ningsdragning ska utföras enligt gällande be-

stämmelser.

Ventilmotorn ansluts enligt nedan schema.

Blå

Brun

~ 1

NOLL

Svart Styrfas

För mer information om elinkoppling, se aktuell installa-

tionshandbok för det system som kylväxelventilen ska

anslutas till.

VCC 11 | SE4

Tekniska uppgifter

Tekniska data

VCC 11

230 V, ~ 50 HzSpänning

17kWMax kyleffekt

28Ø mmKopplingar

7,1Kvs

8sGångtid

7 (under 8 s drift)WEffektförbrukning

067 312Art nr

624 71 04RSK nr

5VCC 11 | SE

English

General

Cooling reversing valve VCC 11 enables the use of cooling

in a 4-pipe system. The cooling is then distributed in a

different system than the heat. This requires that the

heat pump and the indoor module have support for the

cooling function.

During cooling operation, the charge flow is guided to

the cooling system using the cooling reversing valve

(QN12). Otherwise, the charge flow is guided to the re-

maining parts of the system, for example the heating

system.

Contents

Cooling reversing valve, EQ1-QN121 x

Adapter kit (Shaft, Adapter and Spring)1 x

3-way valve, Ø 28 mm compression ring1 x

Valve motor1 x

Outline diagram

Explanation

Indoor moduleAA25

Temperature sensor, outdoor sensorBT1

Cooling system (4 pipe)EQ1

Accessory card in AXC 30AA25

Flow line, coolingBT64

Cooling accumulator (optional)CP6

System pump, coolingGP13

Reversing valve, coolingQN12

Heat pump systemEB101

Temperature sensor, returnBT3

Temperature sensor, condenser outBT12

Charge pumpGP12

Particle filterHQ1

Tapping valveQM1

Shut-off valveQM31

Shut-off valveQM32

Shut-off valveQM43

Designations according to standard IEC 61346-2.

Outline diagram VCC 11

-CP6

-EQ1-QN12

-AA25

-EQ1

-AA25

-GP13

-BT64

-BT1

-EB101

-BT12

-BT3 -QM32

-QM1

-QM31

-GP12 -HQ1 -QM43

-EB101

Pipe connections

The cooling reversing valve (QN12) is always installed as

the first reversing valve between the heat source and

the rest of the system. In starting mode, without the heat

VCC 11 | GB6

pump, the cooling reversing valve must be open to the

rest of the system. When the heat pump is switched on,

the cooling reversing valve opens to the cooling system.

Installing the valve motor

LEK

1. Press down the adapter’s shaft (1) on the valve’s

shaft (2). See illustration.

2. Press down the adapter (3) over the adapter’s shaft

on the valve. Check that the adapter can be rotated.

3. To lock the adapter to the valve, press the spring (4)

into the insertion holes on the adapter and press

down the adapter until you hear a clicking sound.

4. To lock the valve motor to the adapter, secure the

valve motor (5) with the pre-installed spring on the

adapter and press it down on the adapter until you

hear a clicking sound.

Dismantling

■Pull the spring (1) (2) out of the relevant part and re-

lease the components. See illustration.

LEK

Electrical connection

NOTE

Electrical installation and service must be car-

ried out under the supervision of a qualified

electrician. Cut the current with the circuit

breaker before carrying out any servicing.

Electrical installation and wiring must be car-

ried out in accordance with the stipulations in

force.

The valve motor is connected according to the following

diagram.

Blue

Brown

~ 1

NEUTRAL

Black Control phase

For more information about electrical connection, see

relevant Installer Manual for the system to which the

cooling reversing valve is to be connected.

7VCC 11 | GB

Technical data

Technical specifications

VCC 11

230 V, ~ 50 HzVoltage

17kWMax. cooling capacity

28Ø mmConnections

7,1Cws

8secRun time

7 (for 8 s operation)WPower consumption

067 312Part No.

VCC 11 | GB8

German

Allgemeines

Kühlumschaltventil VCC 11 ermöglicht den Einsatz einer

Kühlung in 4-Rohrsystemen. Die Kühlung kann so im

Gegensatz zur Wärme in ein anderes System geleitet

werden. Dazu müssen Wärmepumpe und Inneneinheit

eine Kühlfunktion unterstützen.

Bei einem Kühlbetrieb wird der Ladevolumenstrom zum

Kühlsystem mithilfe des Kühlumschaltventils (QN12)

geregelt. Ansonsten wird der Ladevolumenstrom zu den

übrigen Teilen des Systems geleitet, z.B. zum Heizsystem.

Inhalt

Kühlumschaltventil, EQ1-QN121 St.

Adaptersatz (Welle, Adapter und Feder)1 St.

3-Wegeventil, Ø 28-mm-Klemmring1 St.

Ventilmotor1 St.

Prinzipskizze

Erklärung

InnenmodulAA25

AußenfühlerBT1

Kühlsystem (Vierrohr)EQ1

Zubehörplatine in AXC 30AA25

Vorlauf, KühlungBT64

Kühlpufferspeicher (optional)CP6

Systempumpe, KühlungGP13

Umschaltventil, KühlungQN12

WärmepumpensystemEB101

Temperaturfühler, RücklaufBT3

Fühler, KondensatorvorlaufBT12

LadepumpeGP12

SchmutzfilterHQ1

EntleerungsventilQM1

AbsperrventilQM31

AbsperrventilQM32

AbsperrventilQM43

Bezeichnungen gemäß Standard IEC 61346-2.

Prinzipskizze VCC 11

-CP6

-EQ1-QN12

-AA25

-EQ1

-AA25

-GP13

-BT64

-BT1

-EB101

-BT12

-BT3 -QM32

-QM1

-QM31

-GP12 -HQ1 -QM43

-EB101

Rohranschluss/Durchflussmesser

Das Kühlumschaltventil (QN12) wird stets als erstes

Umschaltventil zwischen Wärmequelle und restlichem

System montiert. In der Ausgangsstellung, ohne Wärme-

9VCC 11 | DE

pumpe, muss das Kühlumschaltventil zum restlichen

System geöffnet sein. Bei eingeschalteter Wärmepumpe

wird das Kühlumschaltventil zum Kühlsystem geöffnet.

Montage des Ventilmotors

LEK

1. Drücken Sie die Adapterwelle (1) auf die Ventilwelle

(2) hinab. Siehe Abbildung.

2. Drücken Sie den Adapter (3) über die Adapterwelle

am Ventil hinab. Kontrollieren Sie, ob sich der Adap-

ter drehen lässt.

3. Um den Adapter am Ventil zu befestigen, drücken

Sie die Feder (4) in die Einführungsöffnungen am

Adapter und drücken den Adapter nach unten, bis

ein Klicken ertönt.

4. Um den Ventilmotor am Adapter zu befestigen,

bringen Sie den Ventilmotor (5) mit der vormontier-

ten Feder am Adapter an und drücken diesen am

Adapter nach unten, bis ein Klicken ertönt.

Demontage

■Ziehen Sie die Feder (1; 2) aus der jeweiligen Kompo-

nente und lösen Sie die Komponenten. Siehe Abbil-

dung.

LEK

Elektrischer Anschluss

HINWEIS!

Elektrische Installation sowie eventuelle Service-

arbeiten müssen unter Aufsicht eines ausgebil-

deten Elektroinstallateurs erfolgen. Unterbre-

chen Sie vor etwaigen Servicearbeiten die

Stromversorgung per Betriebsschalter. Bei der

elektrischen Installation und beim Verlegen

der Leitungen sind die geltenden Vorschriften

zu berücksichtigen.

Der Ventilmotor wird gemäß dem folgenden Schema

angeschlossen.

Blau

Braun

~ 1

NULL

Schwarz Steuerungsphase

Weitere Informationen zum elektrischen Anschluss ent-

nehmen Sie dem jeweiligen Installationshandbuch für

das System, mit dem das Kühlumschaltventil verbunden

werden soll.

VCC 11 | DE10
