Napoleon GDS28 Manual de usuario

GDS28 Safety Barrier Trim Installation Instructions

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

!WARNING

• If the information in these instructions is not followed exactly, a ﬁre or explosion may result causing property damage,

personal injury or death.

• Ensure the appliance, safety barrier and glass are completely cool before starting installation.

• To avoid danger of suffocation keep the packaging bag away from babies and children. Do not use in cribs, bed,

carriages, or play pens. This bag is not a toy. Knot before throwing away.

Installer: Leave this leaﬂet with the appliance. Consumer: Retain this leaﬂet for future reference.

Caution: A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be

installed. This barrier is not designed for prolonged contact.

Included in this kit:

Top of appliance

door assembly

Bottom of appliance

door assembly

Hinge

pins

2 x trims 2 x barrier rods8 x screws1 x control door assembly

Remove screws and discard.

4 x spacers

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

5 6

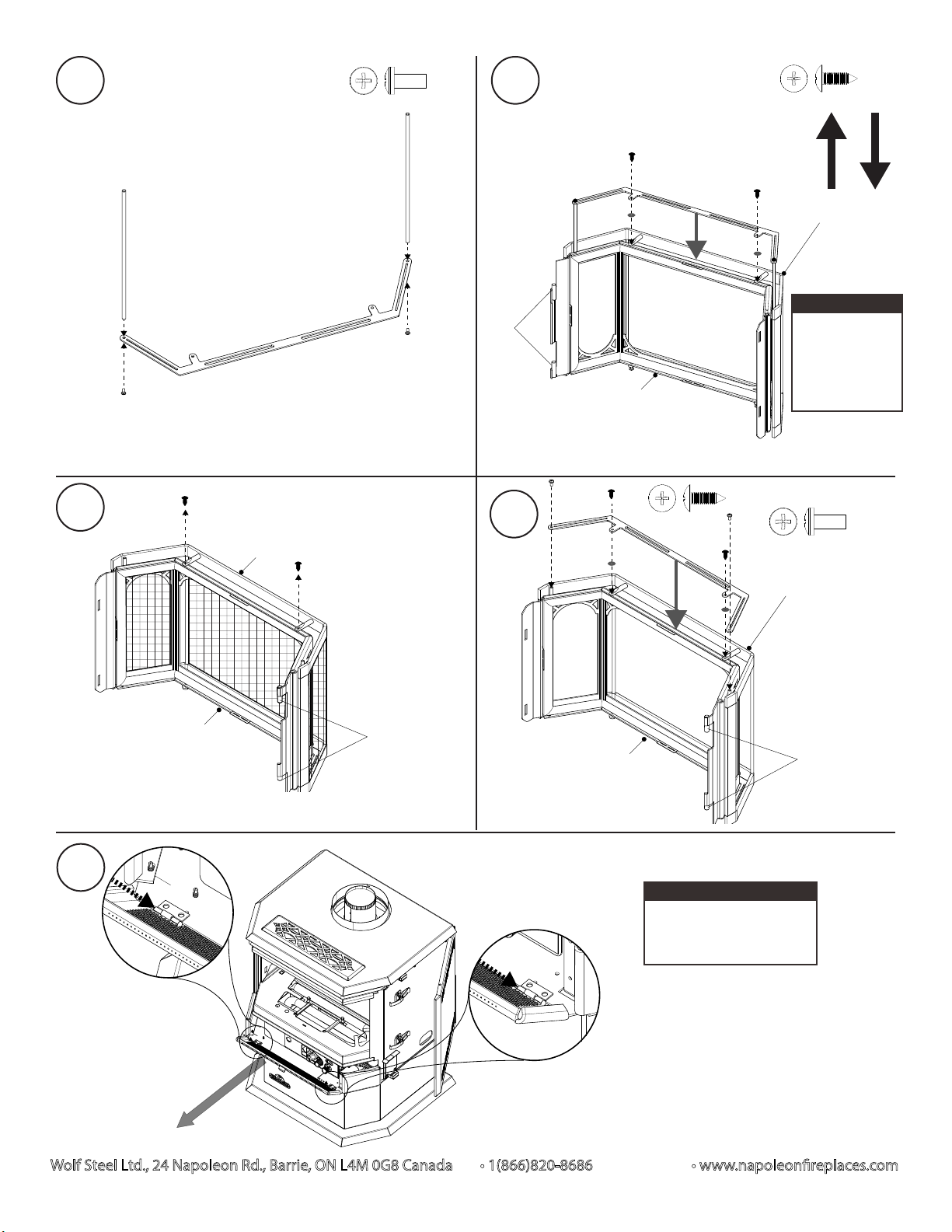

Install both rods into the far ends of the bottom guard and

secure using 2 screws (supplied).

Top of appliance

door assembly

Bottom of appliance

door assembly

Hinge

pins

Top of appliance

door assembly

Bottom of appliance

door assembly Hinge pins

Bottom of appliance

door assembly

Hinge

pins

Top of appliance

door assembly

Tap both hinge pins out of the control door

assembly. Discard of control door assembly.

Set hinge pins aside.

note:

The control door hinges

are partially welded to

the appliance.

2 x 2 x

2 x

note:

Ensure to put

spacers in

between trim

and safety

barrier rod.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

12 13

14 15

Install new control door assembly

(supplied) using the hinge pins

removed in step 9.

Instructions d’installation des moulures pour l’écran de protection du

GDS28

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

Contenu de l’ensemble:

Top of appliance

door assembly

Bottom of appliance

door assembly

Hinge

pins

2 x moulures 2 x tiges8 x vis1 x porte du boîtier de

commande

Retirez et jetez les vis.

4 x espaceurs

!AVERTISSEMENT

• Si ces instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s’ensuivre, causant des

dommages matériels, des blessures corporelles ou des pertes de vie..

• Assurez-vous que l’appareil, la barrière de protection et la vitre soivent complètement refroidi avant de commencer

l’installation.

• Aﬁn d’éviter les risques de suffocation, gardez le sac d’embellage loin des bébés et des jeunes enfants. Ne le laissez

pas traîner dans les berceaux, les lits, les poussettes ou les parcs de jeu. Ce sac n’est pas un jouet. Nouez-le avant

de le jeter.

Installateur: Laissez ce feuillet avec l’appareil. Propriétaire: Conservez ce feuillet pour consultation ultérieure.

Attention: Une barrière conçu à réduire le risque de brûlures à partir de la vitre chaud est à condition qu’avec l’appareil et sera être

installés. La barrière n’est pas conçu pour un contact prolongé.

Dessous de l’ensemble

de porte

Dessus de l’ensemble

de porte

Tiges de

charnière

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

5 6

Installez les deux tiges aux extrémités de la moulure

inférieure et ﬁxez-les avec deus vis (fournies).

Top of appliance

door assembly

Bottom of appliance

door assembly

Hinge

pins

Top of appliance

door assembly

Bottom of appliance

door assembly Hinge pins

Bottom of appliance

door assembly

Hinge

pins

Top of appliance

door assembly

Retirez les deux tiges de charnière de la

porte du boîtier de commande actuelle.

Jetez la porte du boîtier de commande

actuelle. Mettez les tiges de charnière

de côté.

note:

Les charnières de la porte

du boîtier de commande

sont partiellement soudées

à l’appareil.

2 x 2 x

2 x

note:

Assurez-vous

de placer les

espaceurs

entre les

moulures et

les tiges de

l’écran de

protection.

Dessous de l’ensemble

de porte

Dessus de l’ensemble

de porte

Tiges de

charnière

Dessous de l’ensemble

de porte

Dessus de l’ensemble

de porte

Tiges de

charnière

Dessous de l’ensemble

de porte

Dessus de l’ensemble

de porte

Tiges de

charnière

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1916 / 10.15.18

12 13

14 15

Installez la nouvelle porte du boîtier

de commande (fournie) à l’aide des

tiges de charnière retirées à l’étape
