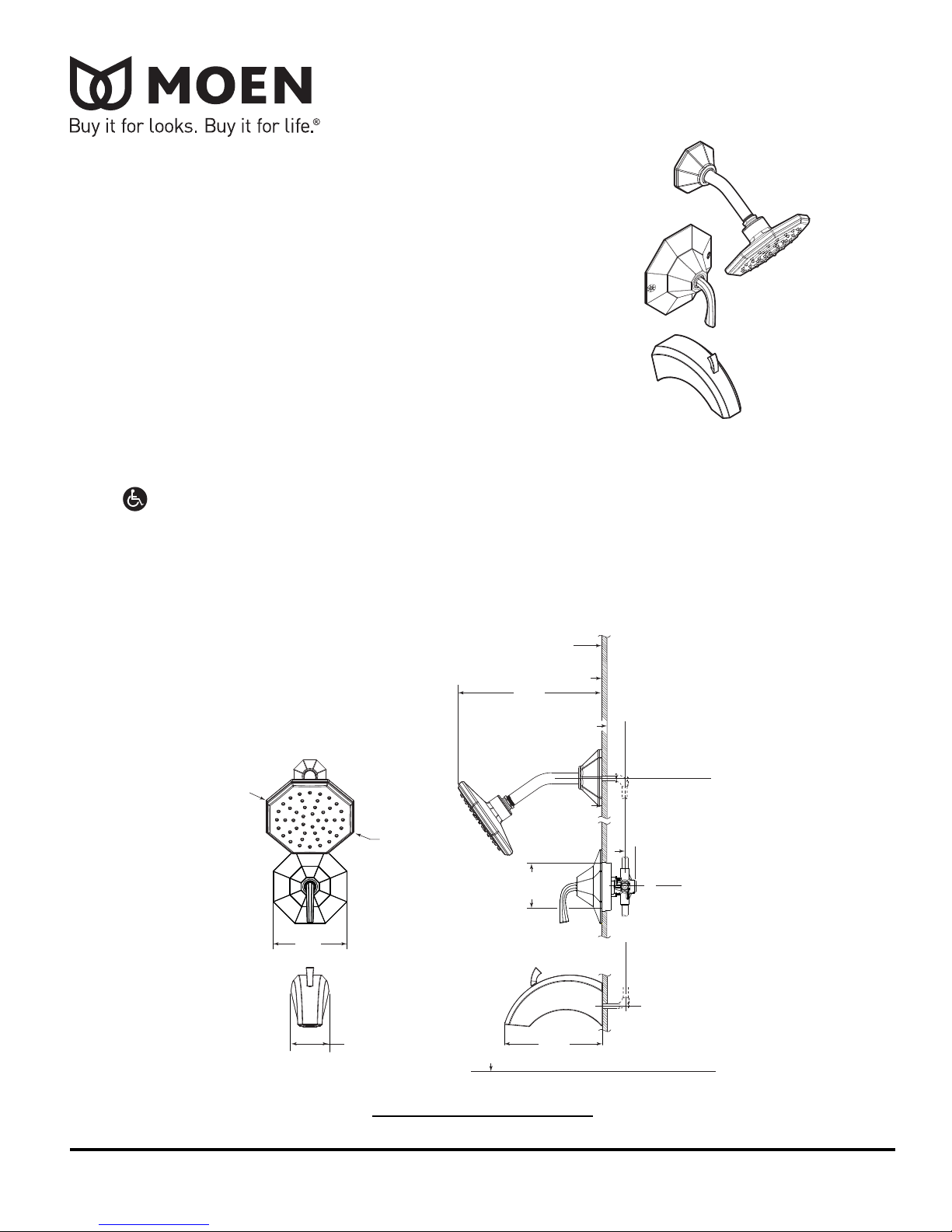

Moen TS340 Series Manual de usuario

C

L

6-3/4"

(171mm)

7"

(177mm)

10-5/16"

(262mm)

4-1/2"

(114mm)

WALL OPENING

Finished

Wall Line

Floor Line

2-3/4"

(70mm)

7-1/8"

(181mm)

DESCRIPTION

• Metal construction with finishes identified by suffix

• Includes 7” rainfall showerhead, arm and flange

OPERATION

• Handle operates counterclockwise through a 270° arc with

off at 6 o’clock and maximum hot at the 9 o’clock position.

Shut off in clockwise direction

• Adjustable temperature limit stop to control maximum

hot water temperature

• Pressure balancing mechanism maintains selected discharge

temperature to ± 3.6˚F (± 2˚C)

FLOW

• Showerhead is limited to 2.5 gpm max. (9.5 L/min)

CARTRIDGE

• 1222 cartridge design

• Nonmetallic/nonferrous and stainless steel materials

• Accommodates back to back installations

STANDARDS

• Third party certified to CSA B125.1, ASME A112.18.1, ANSI A117.1,

ASSE 1016, and all applicable requirements referenced therein

• ADA for lever handle

WARRANTY

• Lifetime limited warranty against leaks, drips and finish defects to

the original consumer purchaser

• 5 year warranty if used in commercial installations

FELICITY™ POSI-TEMP®

Single-Handle Tub/Shower (Trim Only)

Models: TS340 series-valve trim only

TS342 series-shower trim only

TS344 series-tub/shower trim

Valve: 2500 series

62300 series

CRITICAL DIMENSIONS

(DO NOT SCALE)

FOR MORE INFORMATION CALL: 1-800-BUY-MOEN

www.moen.com

Specifications

CRITICAL DIMENSIONS

(DO NOT SCALE)

Rev. 3/11
