Mingda Magician X Manual de usuario
3D Printer User Manual
Benutzerhandbuch des 3D-Druckers
Magician X
V1.2
CONTENTS
INHALT The Main Parts of the Machine
Die Hauptteile der Maschine
Assemble the 3D Printer
Bauen Sie den 3D-Drucker zusammen
Leveling
Nivellierung
Preheat
vorheizen
Insert the Filament
Legen Sie das Filament ein
Printing
Drucken
Baby Step
Baby Step
Software Installation and Use
Installation und Verwendung der Software
---------------------- 01
------------------------------ 02
---------------------------------------------------- 05
---------------------------------------------------- 06
------------------------------------- 07
----------------------------------------------------- 08
----------------------- 10
-------------------------------------------------- 09

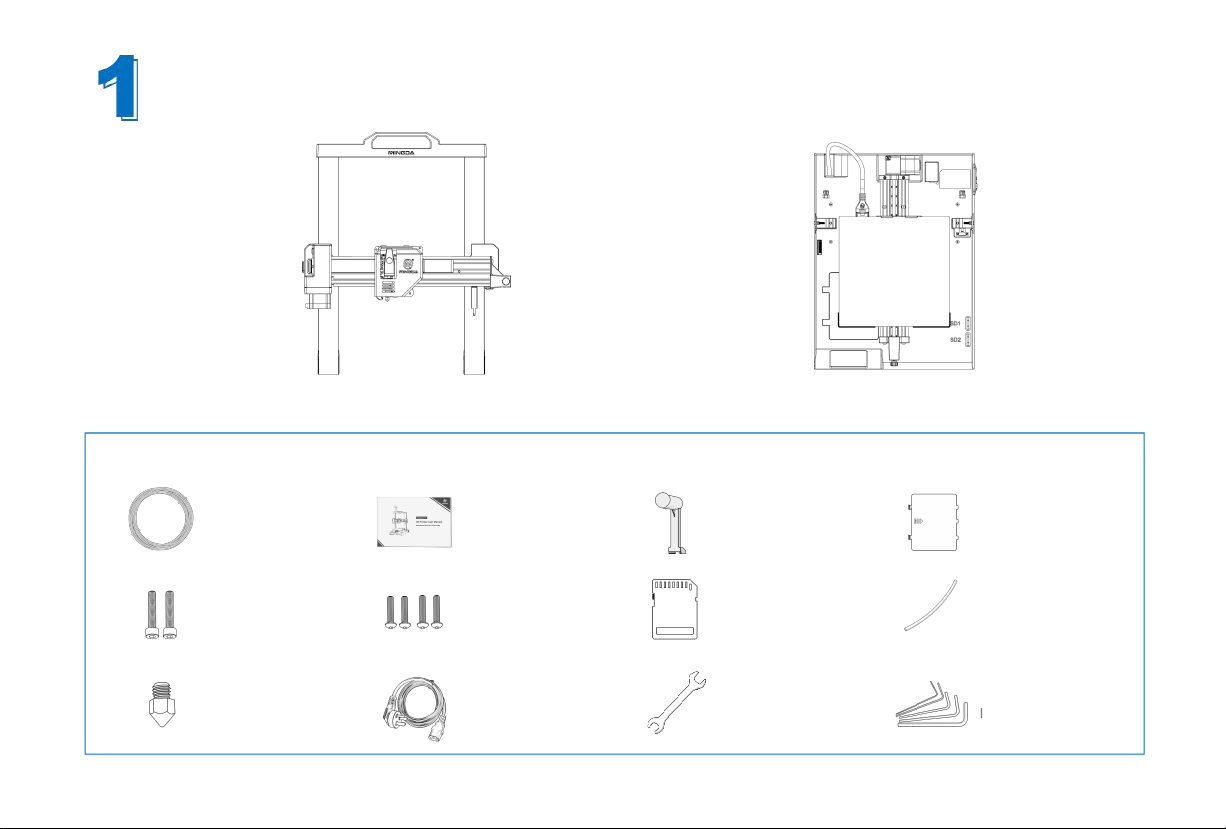

The Main Parts of the Machine
Die Hauptteile der Maschine
01
Toolkit | Toolkit
2
M4*20 (4pcs)
M4*20 (4Stck)
M5*25 (2pcs)
M5*25 (2Stck)
Power cable
Stromkabel
SD card
SD-Karte
Wrench
Schlüssel
Nozzle
Düse
56 7
910 11
1
The Main Chassis | Die HauptteileGantry | Portal
Filament
Filament
Teflon tube
Teflonrohr
8
12
4Tool box cover
Werkzeugkastendeckel
3
Allen wrench
Innensechskantschlüssel
User manual
Benutzerhandbuch Filament holder
Filamenthalter
Assemble the 3D Printer
Bauen Sie den 3D-Drucker zusammen
Step 1 Install the gantry | Schritt 1 Installieren Sie das Portal
Note: In order to avoid bending the lead screw and affecting the printing effect, do not touch the lead screw or twist the lead at
will when taking out the gantry.
Hinweis: Um ein Verbiegen der Gewindespindel und eine Beeinträchtigung des Druckeffekts zu vermeiden, berühren Sie die
Gewindespindel nicht und drehen Sie das Kabel nicht nach Belieben, wenn Sie das Portal herausnehmen.
02
M5*25 (2pcs) | M5*25 (2Stck)
Step 2 Install the fixing plate screw | Schritt 2 Installieren Sie die Befestigungsplattenschraube
Step 3 Install the Filament Holder | Schritt 3 Installieren Sie den Filamenthalter
03
M4*20(4pcs) | M4*20 (4Stck)
The filament holder can be installed left and right
Der Filamenthalter kann links und rechts installiert werden
04
Step 4 Cable connecting | Schritt 4 Cable connecting
Platform Line | Plattformlinie Z Motor 1 | Z-Motor 1 Z Motor 2 | Z-Motor 2
X Limit | X-Grenze X Motor | X-Motor Arranging Wires | Kabel anordnen
05
Leveling
Nivellierung
Note: The UI information is only for refernece, the actyal UI may be different .
Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche
Benutzeroberfläche kann unterschiedlich sein.
Plug in the power cord and turn
on the power.
Stecken Sie das Netzkabel ein und
schalten Sie das Gerät ein.
Klicken Sie auf die ABL-Schaltfläche
Click“ABL” button The system will automatically level
after heating
Das System wird nach dem Erhitzen
automatisch nivelliert
06
Preheat
Vorheizen
Note: The UI information is only for refernece, the actyal UI may be different .
Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche
Benutzeroberfläche kann unterschiedlich sein.
Select the preheat button on the
main interface
Click the PLA button for one-key
heating
Wählen Sie die Vorheiztaste auf
der Hauptschnittstelle
Klicken Sie auf die PLA-Schaltfläche,
um mit einer Taste zu erwärmen
07
Insert the filament
Legen Sie das Filament ein
1. Hinweis: Klicken Sie auf Laden, um das Material zuzuführen. Wir empfehlen,
nicht auf Hochladen zu klicken, um das Filament zu ziehen, da dies dazu führen
kann, dass der Extruder blockiert wird
2. Legen Sie die SD-Karte ein
1. Note: Click Load to feed the material, and we suggest that don't click
Upload to pull the filament because it may make the extruder be blocked
2. Insert SD card
Printing
Drucken
08
Select a gcode file to print
Wählen Sie eine zu druckende Gcode-Datei aus
Note: The UI information is only for refernece, the actyal UI may be different .
Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche
Benutzeroberfläche kann unterschiedlich sein.
